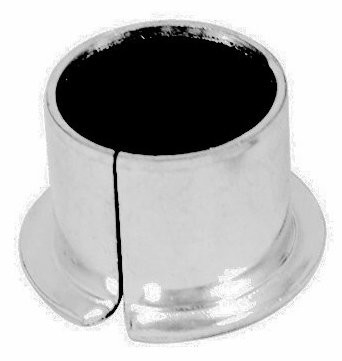

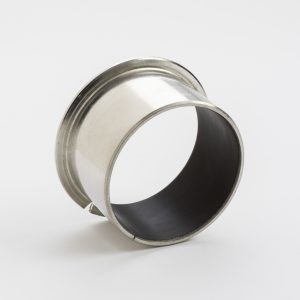

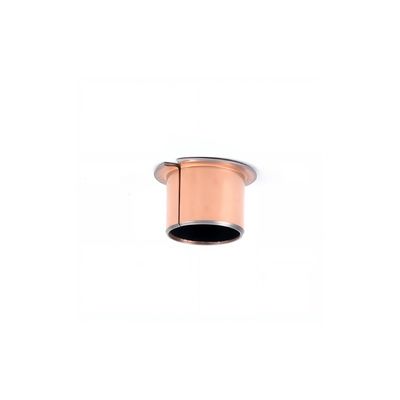

DIN1494 / ISO3547 Kayar Sarılmış Flanşlı Kovanlı Burç
Menşe yeri | Flanşlı Burçlar Üreticisi |
---|---|
Marka adı | Met Garlock Bearings (GGB) China Bushing |
Sertifika | DIN1709 |
Model numarası | Burç tipi: Flanşlı Rulmanlar, Flanş Genişliği, PTFE Malzemesi |
Min sipariş miktarı | Pazarlık |
Fiyat | bearings metric sizes,thrust washers,flanged bearings Suppliers |
Ambalaj bilgileri | Stabil perfomance için paketleme detayları Flanşlı burç |
Teslim süresi | 7 ~ 20 gün |
Ödeme koşulları | Önceden tt |
Yetenek temini | 100000 Adet/adet günlük |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMalzeme | Karton çelik, Bronz, PTFE | Kaplama | Kalay veya bakır |
---|---|---|---|
karakteristik | Az bakım gerektiren ve bakım gerektirmeyen kaymalı yataklar | tip | burçlar, yaka burçları, pullar, şeritler veya özel tasarımlar |
boyut | standart boyut mevcut | Kalite | OEM |
Liman | shanghai | Rulman Burcu Fabrika Fiyatı | tiffany@viiplus.com |
Kendinden Yağlamalı Rulman Burcu Üreticisi | https://www.viiplus.com/ | Öğe | bucha sinterizada flanşada |
Vurgulamak | Flanşlı Kendinden Yağlamalı Rulmanlar | Vurgulamak | Flanşlı Kovanlı Rulman Burç Üreticileri |
Flanş yatağı burcu | manufactures flange bearing dry slide bushings in various designs and from different materials. | Flanş burçları | Flanşlı burçlar (monte edilmiş), delik çapına bağlı olarak d: Flanş çapı |
Burçlu Rulmanlar Üreticiler Tedarikçiler İhracatçılar | plain bearings. kaymalı yataklar. Long, maintenance-free service, manufactures bush | ||
Vurgulamak | teflon flanşlı burç,metrik flanşlı kovanlı yatak,DIN1494 Flanşlı Kovanlı Rulman |
Metal-Polimer Sürtünmesiz Kaymalı Rulmanlar kendinden yağlamalı Rulmanlar Silindirik PTFE Beton Pompaları|VSB-10
1,Burç iç çapı | |||
Genel olarak, burcun iç çapı, eşleşme ekseninin çapına bağlıdır. | |||
2,Burç uzunluğu | |||
Burç uzunluğu, basınç omuzlama yüzeyinin boyutuna bağlıdır.Burç ne kadar uzun olursa, yüzeydeki basınç o kadar az olur, o kadar uzun süre | |||
burç, burç üzerindeki yük nispeten azalır.Ancak aynı zamanda, sapma temasına veya daha düşük soğutma verimliliğine neden olabilir ve böylece çalışma süresini kısaltabilir. | |||
burcun hizmet ömrü.Aksine, burcun uzunluğu çok kısaysa, yağlama gresi burçtan hızla akabilir.Bu nedenle, pek | |||
bir yağ filmi oluşturur ve burcun kapasitesi buna göre azalır. | |||
Burçlar, özellikle yağlamalı yağlama burçları üzerindeki L/d etkisinin karşılaştırılması | |||
Kısa burç ( d>L) | Karşılaştırma öğeleri | Uzun burç ( d<L) | |
Küçük | Yağ filmi üzerinde kuvvet | Harika | |
Güçlü | Soğutma yeteneği | Zayıf | |
çok yüksek olamaz | Yüzey basıncı | yüksek olabilir | |
Yüksek | Dayak sapmasına karşı güvenlik | Düşük | |
Zayıf | Burç sertliği | Güçlü | |
Hafta | Şok emici yeteneği | Güçlü | |
Küçük | Uzay | Büyük | |
3,Burç kalınlığı | |||
Standart kompozit kendinden yağlamalı burçların ana avantajı, ince duvar kalınlıklarıdır.Standart kalınlık 0,5 mm olabilir2, 0.75mm2,1.0mm2, | |||
1.5mm2, 2.0mm2, 2.5mm2. | |||
Standart olmayan kayar burcun kalınlık tasarımında, tasarımcı aşağıdaki SB ve D oranına başvurabilir. | |||
A) İnce duvar kalınlığı kayan metalik burç için, SB ve D arasındaki oran 0,03 ~ 0,06'ya eşittir. | |||
B) İnce duvar kalınlığı kayan metalik burç için, SB ve D arasındaki oran 0,08 ~ 0,12'ye eşittir | |||
C) Plastik kayar burç için, SB ve D arasındaki oran 0,1 ~ 0,12'ye eşittir | |||
4,Burç Pah | |||
Sabitlemeyi kolaylaştırmak ve yükten sapmayı önlemek için, burcun uzunluğu yönünde iç ve dış pah kırılmalıdır.boyutu | |||
pah aşağıdaki formda gösteriliyor. | |||
duvar kalınlığı | Dış Pah Boyutu | İç Pah Ölçüsü | |
<0.5 | çapak cilalı | çapak cilalı | |
0.75 | 0,5 ± 0,3 x 20° | 0,3+0,2 x 45° | |
1.0 | 0,6 ± 0,3 x 20° | 0,3+0,2 x 45° | |
1.5 | 0,6 ± 0,3 x 20° | 0,4+0,2 x 45° | |
2.0 | 1,2 ±0,3x20° | 0,6+0,2 x 45° | |
2.5 | 1.8 ±0.3x20° | 0,6+0,2 x 45° |
Yağsız yağlama yatağı serisinin özellikleri
1, yağlama yok veya daha az yağlama, yakıt ikmali için kullanılamaz veya yere yakıt ikmali yapmak zor, bakımda veya daha az bakımda kullanılabilir.
2, aşınma direnci, sürtünme katsayısı, uzun servis ömrü.
3, doğru miktarda elastik-plastik var, geniş bir temas yüzeyinde dağılımı zorlayabilir, taşıma kapasitesini artırabilir.
4, statik ve dinamik sürtünme katsayısı, mekanik işin doğruluğunu sağlamak için ortadan kaldırmak için düşük hızda sürünmeye benzer.
5, mekanik titreşimi azaltabilir, gürültüyü azaltabilir, kirliliği önleyebilir, çalışma koşullarını iyileştirebilir.
6, operasyon sırasında, bir transfer filmi oluşturabilir, taşlama milini korumada rol oynayabilir, ısırma ekseni fenomeni yok.
7, taşlama mili sertlik gereksinimleri için düşüktür, söndürülmez ve temperlenmiş mil kullanılabilir, böylece ilgili parçaların işlenmesi zorlaşır.
Metal-Polimer Sürtünmesiz Kaymalı Yataklar
- RULO KURU KAYAR YATAKLAR (PTFE)
- Çelik + Bronz Toz + PTFE/Elyaf(DU)
- Sargılı PTFE Kaplamalı (bakım gerektirmeyen), kendinden yağlamalı düz veya flanşlı yataklar, baskı pulu ve şerit, PTFE ile doldurulmuş sinterlenmiş bronz tabakalı karbon çelik kabuk
du burç ölçü tablosu
çap (mm) | yap (mm) | Sfl (mm) | Dfl (mm) | B (mm) | rulman | mil | En büyük çap (mm) | Minimum çap (mm) | Maksimum boşluk (mm) | Minimum boşluk (mm) | |
BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5,99 | 0.077 | 0 |
BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5,99 | 0.077 | 0 |
BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9,99 | 0.086 | 0.003 |
BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9,99 | 0.086 | 0.003 |
BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9,99 | 0.086 | 0.003 |
BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9,99 | 0.086 | 0.003 |
BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB3016DU | 30 | 34 | 1,95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3026DU | 30 | 34 | 1,95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3516DU | 35 | 39 | 1,95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB3526DU | 35 | 39 | 1,95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB4016DU | 40 | 44 | 1,95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4026DU | 40 | 44 | 1,95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
tipik uygulamalar
Beton Pompaları Kaymalı Rulmanlar Gleitlager
özellikleri
VSB-10 Kendinden Yağlamalı Çok Katmanlı Kompozit Burç
- Yağlı uygulamalar için uygun burç malzemesi
- kendinden yağlamalı burçlar, kuru çalışma koşullarında çok çeşitli yükler, hızlar ve sıcaklıklarda çok iyi aşınma ve düşük sürtünme performansı sunar
- Doğrusal, salınımlı ve dönen hareketler için uygun sürtünmesiz yatak
- Malzeme, ek yağlama olmadan çalışacak şekilde tasarlanmıştır ve yağlama mevcut olduğunda mükemmel performans gösterecektir.Düşük sürtünme, düşük aşınma oranı, iyi kayma özellikleri ve çok düşük emilim bu malzemenin özelliklerinden birkaçıdır.VSB-10 burçlar, döner, doğrusal ve salınımlı hareketi destekleyecektir.
Yapı
1. PTFE/Elyaf karışımı kalınlığı 0.01~0.03 mm.Dönen şaftın temas yüzeyidir.PTFE katmanının küçük parçaları ve sinterlenmiş bronz malzeme, şaftı kaplayan katı bir yağlayıcı film oluşturmak için birleşir.
2. Sinterlenmiş bronz tozu kalınlığı 0.20 * 0.35mm, Özel bir toz bakır bileşimi, çelik desteğe termal olarak kaynaştırılır.Bu temas katmanı, PTFE katmanı için bir ankraj görevi görür ve termal birikimi yatak yüzeylerinden uzaklaştırır.
3. Düşük karbonlu çelik destek.Burçların temelini oluşturan çelik sırt, olağanüstü stabilite, yük taşıma ve ısı dağıtma özellikleri sağlar.
Teknik veri
Karbon Çelik + Bakır Tozu + (PTFE + Pb + Dolgu)
Yapı ve Kompozisyon
· Metal-Polimer Kompozit Kendinden Yağlamalı Burç Malzemesi
· Çelik Sırt + Gözenekli Bronz Sinter +
· PTFE + Kurşun
mikroseksiyon
kayan katman |
İŞLETİM PERFORMANSI | |
Kuru | Çok güzel |
Yağlı | İyi |
Gres yağlanmış | Adil |
Su ile yağlanmış | Adil |
Proses sıvısı yağlanmış | Adil |
Teknik veri
Maks.yük | Statik | 250N/mm2 |
Dinamik | 140N/mm2 | |
Maks.hız | Kuru | 2m/s |
Yağlama | >2m/s | |
Maks.PV (Kuru) | Kısa zaman | 3.6N/mm2*·Hanım |
Sürekli | 1.8N/mm2*·Hanım | |
Sıcaklık | -195℃~+280℃ | |
Sürtünme katsayısı | 0.03~0.20 | |
Termal iletkenlik | 42W (m·k)-1 | |
Termal Genleşme katsayısı | 11*10-6k-1 |
kullanılabilirlik
Standart ölçülerde mevcut rulman formları

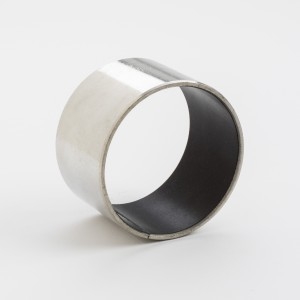

· Silindirik burçlar

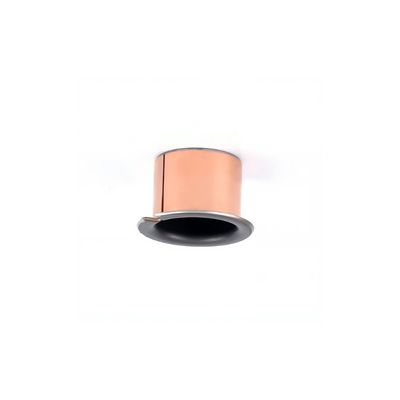

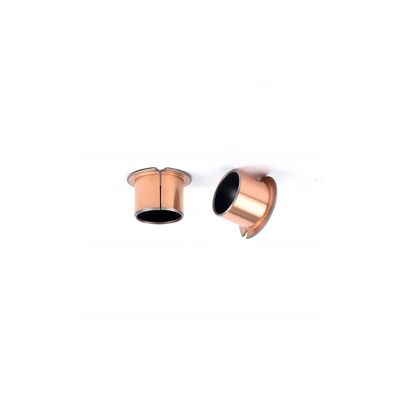

· Flanşlı çalılar
· İtme pulları
· Flanşlı pullar
· Kayar plakalar
BAŞLANGIÇ SENİN
PROJEUygulama Mühendisi ile
DU Burç, DU Rulman, Liner Rulman, Ptfe Kaplamalı Burç, DX Burç, DX Rulman
VIIPLUS Müşteriler için her türlü elektronik numuneyi sağlayın, Metal-Polimer Kompozit Rulmanlar Kataloğu!
Viplus ürünler tüm endüstriyel alanlarda yaygın olarak kullanılmaktadır.
Hidrolik ve pnömatik endüstrilerinde, dövme takım tezgahı endüstrisinde, plastik makine endüstrisinde, kaldırma ve taşıma makinelerinde, liman makinelerinde, ofis, fitness makineleri, tekstil makinelerinde, gıda paketleme, dolum makineleri, kimya makinelerinde, baskı ve paketleme, kağıt yapım makinelerinde yaygın olarak kullanılmaktadır. otomobiller, demiryolları Buharlı lokomotifler, gemi yapım endüstrileri, presler, metalurji makineleri, inşaat makineleri vb.
