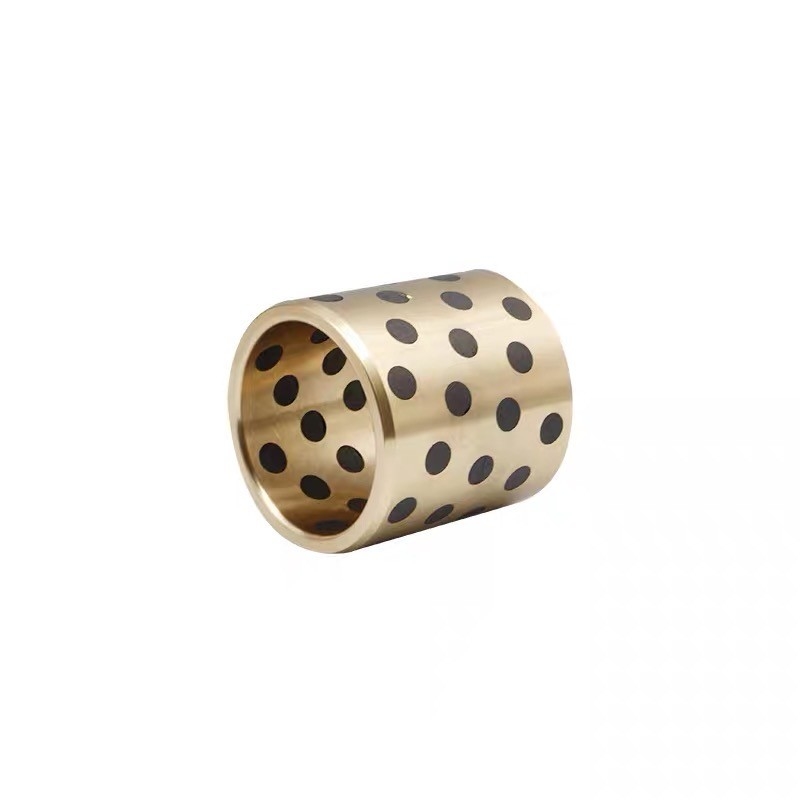

SAE 660 Bronz Yağsız Burç - Hızlı, Bitmiş ve İşlenmiş
| Menşe yeri | Yağsız Burç |
|---|---|
| Marka adı | VIIPLUS |
| Sertifika | ISO 9001 |
| Model numarası | yağsız burçlar |
| Min sipariş miktarı | tartışılabilir |
| Fiyat | Negotiable |
| Ambalaj bilgileri | İHRACAT KARTON AHŞAP PALET AHŞAP KASA |
| Teslim süresi | 7-25 iş günü |
| Ödeme koşulları | / T |
| Yetenek temini | fiş grafit yatakları, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Dergi Yatağı, DU K |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Pirinç alaşımı | Özellik | Bakım |
|---|---|---|---|
| yağlama | takılı grafit | Türü | Yağsız Çalı |
| Kalite | Yüksek kalite | Boyut | 50X62X50 mm |
| Rulman Burcu Fabrika Fiyatı | tiffany@viiplus.com | Kendinden Yağlamalı Rulman Burç Üreticisi | https://www.viiplus.com/ |
| Yağsız Rulman Üreticisi | https://www.bronzelube.com/ | Üreticisi | bucha de bronz graffiti |
| Vurgulamak | Katı Bronz Kaymalı Rulmanlar, Grafit Flanşlı Bronz Kaymalı Rulmanlar, Madencilik Makineleri | Yağsız Burçlar | Oilless Bush. Yağsız Çalı. Copper Alloy. Bakır alaşımı. Straight type |
| Burçlu Rulmanlar Üreticiler Tedarikçiler İhracatçılar | plain bearings. kaymalı yataklar. Long, maintenance-free service, manufactures bush | Yağsız Bush Tedarikçisi | www.VIIPLUS.com, web sitesinde yağsız bıçaklar sunar.[1] Ürün yelpazesini keşfetmek ve sorular sorma |
| Vurgulamak | JDB Yağsız Burçlar,50x62x50mm Yağsız Burçlar,Korozyon Önleyici Yağsız Burçlar |
||
Ürün Açıklaması
SAE 660 Bronz Yağsız Çalı - Hızlı, Bitirilmiş ve İşlenmiş
SAE 660 Bronze Oilless Bush, hızlı, bitmiş ve işlenmiş bir bileşen, çok çeşitli endüstriyel uygulamalarda olağanüstü performans ve dayanıklılık sunar.Bu çalı üstün mekanik özelliklere sahiptir., yüksek dayanıklılık, aşınma direnci ve korozyon direnci dahil.
Yağsız tasarım, düzenli yağlama ihtiyacını ortadan kaldırır, bakım maliyetlerini ve duraklama süresini önemli ölçüde azaltır.Bu özellik, SAE 660 Bronz Yağsız Bush'u güvenilirlik ve verimliliğin en önemli olduğu hızlı tempolu endüstriyel operasyonlar için ideal bir seçim haline getirir..
Buşın hızlı montaj özelliği, entegrasyon sürecini basitleştirir ve mevcut makinelere sorunsuz bir şekilde entegre olmayı sağlar.Performansı en üst düzeye çıkarmak ve çalının ömrünü uzatmak.
İster mevcut ekipmanları yükseltmek ister yeni makineler kurmak,SAE 660 Bronze Oilless Bush, operasyonel verimliliği artırmak ve bakım gereksinimlerini azaltmak için üstün bir seçimdir.Bu yenilikçi ürün hakkında daha fazla bilgi edinmek ve endüstriyel operasyonlarınızı nasıl geliştirebileceğini öğrenmek için bugün bizimle iletişime geçin.
Bronz Kürsü Araştırma, Tasarım ve Üretim Maliyetlerinde Zaman ve Paradan Kazandırır. Şimdi E-posta gönderin! Geniş çeşitlilik ve seçim. Yağsız Kürsü ve rulmanlar. Uzman müşteri hizmetleri.
SAE 660 Bronz - Hızlı, Bitirilmiş ve İşlenmiş Grafit Bağlı Bronz Gövdeleri. Yağsız. Bugün sipariş verin!
Merkezci dökme, özel işlenmiş bronz kovanlar, yıkayıcılar, giyim plakaları. kurşunsuz. Kovan tipi: Bronz kovanlar, Bronz plaka
Çevrimiçi Satış
Standart Grafit Bağlı Bronz Kol Kaplama
Alaşımlı malzemeler
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Sınıf China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ABD ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standartı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımının kimyasal bileşimi
| Kimyasal Elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Dinlen. | Dinlen. | Dinlen. | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Dinlen. | Dinlen. |
| Mn (% | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (% | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Teknik parametreler
| Performans | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maks. yük P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Maks.hız V (m/s) | Kuru0.4 yağ5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| yoğunluk ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Çekim sıklığı (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Uzunluk (%) | > 10 | > 4 | > 10 | - | - | ||
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Sürtünme katsayısı (μ) | Yağ yağlama: 0.03 | Sürtünme (kurak): 0.16 | |||||
Standart grafit tıkanmış bronz koltuk kabuğu, rulman matrisinin metal sürtünme yüzeyinde uygun boyutta ve düzenli bir şekilde düzenlenmiş boşluklar açmak için, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Standart grafitle tıkanmış bronz kollu kabukların temel gövdesini rulmanın çalışma koşullarına göre belirlemek gerekir.Daha yaygın olarak kullanılan malzemeler yüksek dayanıklı bakırdırİçeriye yerleştirilmiş iki ana katı yağlayıcı malzeme türü vardır, biri doğal siyah kurşun, yapay grafit ve MoS2 sentezi,ve diğerleri PTFE ile sentezlenir.Yüklemin kendi çalışma koşullarına göre,Farklı metal substratların ve gömülü katı yağlayıcıların kombinasyonu, ürünün çeşitli sıcaklıklarda özel ihtiyaçları karşılayabileceğini sağlayabilir., yük, hareket ve ortam çalışma koşulları, aynı zamanda istikrarlı ve güvenilir çalışma sağlar.
1. Yağ kaynağı cihazı, yağ enjeksiyon deliği, yağ oluk işleme gerek yok
2- İşletme maliyetlerinin azaltılması
3Tasarım zamanının azaltılması
4Yağlama geri dönüşümü ve çevre koruması
| Katı yağlayıcı | ||
| Yağlayıcı | Özellikleri | Tipik uygulama |
| SL1 Grafit + ekleme | Kimyasal saldırılara ve düşük sürtünmeye karşı mükemmel direnç. 400 °C'ye zaman sınırı | Genel makineler ve atmosfer altındaki makineler için bir oda |
| SL4 PTFE+katkı maddeleri | En düşük sürtünme ve suyun iyi yağlanması, sıcaklık sınırı 300°C | Gemi, hidrolik türbin, gaz türbini vb. |
Kendini yağlayan kabuklar, Çin'den yağsız kabuk tedarikçisi
Biz önde gelen bir üreticisi ve tedarikçisiyiz ve ürünümüz iyi kaliteden oluşmaktadır.
Yağı olmayan katı yağlama maddelerine entegre olan yağsız kabuğu, vücudunda katı bir yağlayıcı ile homojen bir şekilde entegre olan yeni bir katı bakır alaşımıdır.
Yağ filmine bağlı yağlama olan genel rulmanın sınırını kırıyor.
Bu nedenle yüksek sıcaklıklar, yoğun kullanım, korozyon koruması veya petrolün ithal edilmesi zor olduğunda uygundur.
Hem sertliği hem de aşınma sürtünmesi ile performansı iki katına çıkar.
Şimdi, ardışık döküm makinelerinde, metallografideki çelik rulolarında, maden makinelerinde, gemilerde, buhar türbinlerinde, hidrolik türbinlerde ve plastik enjeksiyon kalıplama makinelerinde yaygın olarak kullanılmaktadır.

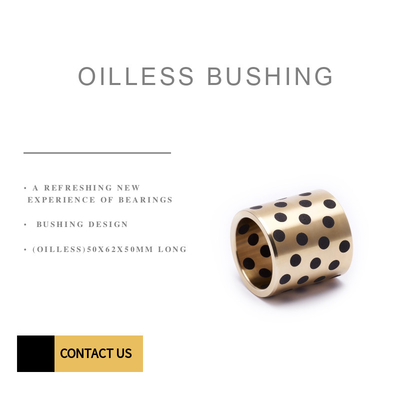

50 x 62 x 50 mm uzunluğundaki JDB bronz grafit çalı (yağsız) kollu kabuk

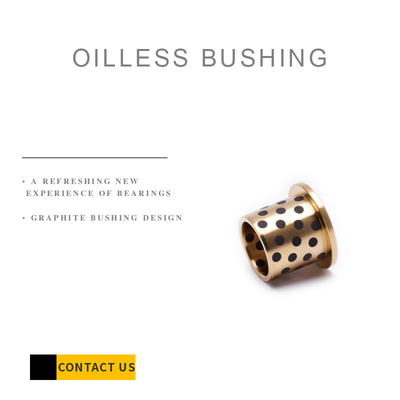

Yağsız Flanş Yumruğu Taşıyıcı Kask, JDB malzemesiözel katı yağlayıcılar yerleştirilmiş sert dökme bronz bazlı metal. Yüksek yükle dayanır temel metal ve katı yağlayıcılar kendi kendini yağlama sağlar. Yağsız Flange Yumruk Taşıma Bushing gösterirMükemmel performansBu malzeme düşük hızda aşırı yüksek/düşük sıcaklık koşullarında önceden yağlanmadan.bakımsızÖzellikle yüksek yük için, aralıklı salınım hareketli rulman çözeltisi.
Yağsız Flange Sleeve Bearing Bushing, kuru, yüksek sıcaklık, yüksek basınç, koroziv, su veya diğer kimyasal ortamlarda yağ eklenemediğinde uygulanabilir.
Yağsız Flange Sleeve Bearing Bushing, otomotiv ürün hattında, su mühendisliği, baraj kapısı, plastik endüstrileri, üst üste döküm makineleri, metalürji endüstrisinde çelik yuvarlaklarında yaygın olarak kullanılır.maden makineleri, gemi turbo jeneratörleri, hidrolik türbinler ve enjeksiyon kalıplama makineleri.
Yağsız KabuklamaViiplus tam zamanında teslimat yapıyor ve adil fiyatlar sunuyor.
Yağsız bıçaklarımız, yağlamanın kolayca sağlanamayacağı veya geleneksel yağlayıcıların karbonlaşabileceği projeler için mükemmel bir çözümdür.
Bizimle iletişime geçin - Yağsız Kabuk Tedarikçisi
Yağsız kutuş rulmanları hakkında bir soruşturma yapmak veya bir katalog talep etmek için, bugün iletişime geçin!
(Grafite gömülü tunç)
Yağsız Bıçaklama Tanımlanmış (Yağsız bıçaklama nedir?)
Yağsız bir kabuğu veya daha yaygın olarak kaydırma rulmanı ve kaydırma rulmanı, sadece bir rulman yüzeyinin ve yuvarlama elemanlarının olmadığı en basit rulman türüdür.
Yağsız kabukPeriyodik yağlanmayı gerektirmeyen top rulmanlarına veya sadece "halka" atıfta bulunabilir - çünkü grafit tozu gibi bir yağlayıcı rulmanın yapıldığı malzemeye dahil edilmiştir.Bunlar gömülü grafit bronz çalıları olarak da bilinir ve duvarlarda / yüzeyde her zaman yağlama sağlayan ve sürtünme katsayısını azaltan 20-25% grafit eklemleri vardır..
Bu yağsız kabuklar, kirliliğin riski olduğu kuru ortamlar, yüksek nemli ıslak uygulamalar ve rulmanın erişilemez bir yerde olduğu uygulamalar için uygundur.
Yağsız Kabuk, Bakımsız Kol Kabuk
Biz önde gelen üreticisi ve tedarikçisiyiz ve ürünümüz kaliteli.
Yağsız bronz kabuğu, güçlü bir bakır alaşımından yapılmış yeni bir türdür ve katı yağlayıcı kaplamasına eşit şekilde yerleştirilmiştir.
Yağsız çalılar yüksek sıcaklıklar, ağır yükler, korozyon veya yağın sokulmasının zor olduğu yerler için uygundur.
Parça numarasını gerekli kimlik, aşırı doz ve uzunluk ile belirtin. (örneğin) ID 50mm, aşırı doz 62mm ve uzunluk 50mm.
- Yağsız Bronz Kaplamalar - Bakır Alaşımı Düz, Standart
Yağsız kabuk malzemeleri
Malzeme: Yüksek Tensili Bakır Alaşımı
Katı yağlayıcı gömülü
Yağsız Kabuk Özelliği
●Yağsız kabuk, yağlama gerekmeden kullanılabilir.
●Yağsız kabuğu Yüksek yük ve düşük hızlı işlemlerde yüksek performans gösterir.
●Yağsız kabuğu Yağ filminin nadiren üretildiği uygulamalarda üstün aşınma direnci gösterir.
● Yağsız kabuğun kimyasal dayanıklılığı ve korozyona dayanıklılığı üstündür.
● Standart yağsız bıçak ürünleri çeşitli boyutlarda mevcuttur.
Yağsız Kabuklar Teknik Veriler
| yoğunluk | 8.2g/cm3 | |
| Çekim Gücü | >=755N/mm2 | |
| Anti-kompak Dayanıklılık | >=400~500KJ/m3 | |
| Sertlik | >=200HB | |
| Maksimum yük basıncı | 100N/mm2 | |
| Hız sınırı | 0.5m/s | |
| PV sınır değeri | 1.65N/mm2.m/s | |
| Sürtünme katsayısı | Yağ yağlama | 0.03 |
| Kuru sürtünme | 0.16 | |
| Çalışma sıcaklığı | -40~+300°C |
Lütfen yağsız kabuklar - grafit bronz kabuk ürünleri - bakır alaşımı düz, standart serilerindeki türleri/boyutları/spesifikasyonları kontrol edin.
Yağsız Kabuklama Spesifikasyonu
| Yağsız kabuk tipi | Düz. | Metal Türü | Yüksek gerimli tunç alaşımı |
| Dahili Dia. | 50 | Outer Dia. | 62 |
| Toplam Uzunluk L ((mm) | 50 | Maks. İzin Verilen PV Değer Aralığı ((N/mm)2• m/s) | 1.1~2.0 |
| Maks. İzin Verilen PV Değeri ((N/mm)2• m/s) | 1.16 | Yönlendirilen en yüksek yük ((N/mm)2) | 20.3 |
| Maksimum İzin Verilen Hız ((m/s) | 0.35 | Montaj deliği yerleştirir | H7 |
| Çalışma sıcaklık aralığı ((°C) | -40 ¢ 150 | Çalışma sıcaklık aralığı (yağlanmamış) Min | -40 |
| Çalışma sıcaklık aralığı (yağlanmamış) Max | 150 | Çalışma sıcaklık aralığı (normal) Min | -40 |
| Çalışma sıcaklık aralığı (normal) Max | 200 | - | - |
Doğrudan yağsız kabuklar servisi
| Yağlama durumu | Kuru | periyodik yağlama |
| Servis sıcaklık aralığı°C | -40 ¢ + 300 | -40+150 |
| İzin verilen maksimum basınç P N/mm{2 kgf/cm2} | 29(150){296(1,530)- Evet. | |
| İzin verilen en yüksek hız V m/{s m/min} | 0.50{30} | 1.00{60} |
| İzin verilen maksimum PV değeri N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1990} |
*Parantezlerdeki değerler hareketsiz veya çok küçük uygulamalarda statik rulman basınçlarıdır.
Hareket ( ¥0.0017m/s [0.1m/min]).
Yağsız Kürükleme İşleme Doğruluğu
|
Kimlik. |
Aşırı doz. |
Uzunluk |
|
7 ila 8 sınıfı |
Sınıf 6 ila 7 |
sınıf 8 ila 9 |
Bu ürün, Rz6.3 ila 12.5μm arasında kaydırma yüzey kabalığında tatmin edici bir performans göstermektedir.
Yağsız Kürükleme (Kürükleme İç çapı 50 mm) Boyut modeli
Yağsız Bushing Boyut Toleransı
●Dönüşme, salınım ve ters hareket için uygulanabilir.
● Bunu su altında kullanmayın.
● 63mm I.D kabuğu ara bir trunnion olarak kullanılabilir
Hidrolik silindirler için kabuk.
Grafit tıkanmış bronz kol JDB1/2/3/4/5
Alaşımlı malzemeler
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Sınıf China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ABD ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standartı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımının kimyasal bileşimi
| Kimyasal Elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Dinlen. | Dinlen. | Dinlen. | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Dinlen. | Dinlen. |
| Mn (% | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (% | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Teknik parametreler
| Performans | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maks. yük P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Maks.hız V (m/s) | Kuru0.4 yağ5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| yoğunluk ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Çekim sıklığı (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Uzunluk (%) | > 10 | > 4 | > 10 | - | - |
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 |
| Sürtünme katsayısı (μ) | Yağ yağlama: 0.03 | Sürtünme (kurak): 0.16 | |||
Metrik boyutlu yağsız bronz kabuk
Yağsız Çubuk Boyut Sayfası
| Kimlik. | Aşırı doz. |
Uzunluk L Tolerans- Evet.0.1 - Evet.0.3 |
|||||||||
| φd | Dayanıklılık | φD | Dayanıklılık | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Basınç montajından sonra I.D. toleransı sadece referans içindir.
Kimlik 50 mm, aşırı doz 62 mm ve uzunluk 50 mm.
| Kimlik. | Aşırı doz. |
Uzunluk L Tolerans- Evet.0.1 - Evet.0.3 |
|||||||||
| φd | Dayanıklılık | φD | Dayanıklılık | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
*Bölüm toleransları +25°C'de ölçülen değerlerdir.
Yağsız Kabuklama Yöntemleri
Sipariş üzerine yapılmış metrik yağsız kabuk ve emperyal yağsız bronz kabuk: özel boyutlarda standart kabuk şekilleri, yarı kabuklar, damgalama veya derin çizim yoluyla elde edilen özel şekiller,özel kurulum tasarımları
Yağsız Kabuklama Tipik Uygulama
Ürün, sürekli dökme yuvarlama makinesinde, madencilik makinelerinde, nakliye makinelerinde, türbinlerde, enjeksiyon makinelerinde, oto kalıplarda yaygın olarak kullanılmaktadır
ve diğerleri.
1Yüksek yüklü düşük hızlı ve kendi kendine yağlandırma için yağsız çalı kullanımı.
2Yüksek sıcaklıklarda yağsız buşlama kullanımı, örneğin demir ve çelik fabrika makineleri vb.
3. Otomobil üretimi için yağsız grafit bronz kabuğu kullanımı, montaj hatları, baskı hatları, taşıyıcı hatları ve benzeri.
4Çelik yuvarlama fabrikaları, enjeksiyon makineleri, baskı matkapları vb. gibi ağır görevli makineler için yağsız bronz kabuğu kullanımı.
5Yağsız çalılar ayrıca kimyasal makineler, gıda işleme makineleri, kağıt fabrikaları, tekstil makineleri vb. için de kullanılır.
Enjeksiyon kalıplama makinesinde kullanılan yağsız kabuklama
● Yağsız çalılar
● Kravat çubuğu için yağsız bronz kabuk
● Taşınabilir plakalar ve enjeksiyon masası için de yağsız buş plakaları
Yağsız Kabuklar Kalıplandırma için Uygulama
- Enjeksiyon Kalıplama
1Rehber çalılar.
2Ejeksiyon Rehberi Çalı
3Rehber ray.
4Rehber blok.
5Alt plaka.
6Rehber çalılar.
7. Şifreleme Çalı
- Cam Flange Die
1- Takma plakası.
2.Cam Stroke Plate
3.Cam Yukarı Tabak
4- Kameranın yan blokları.
5Cam Yan Tablası.
6.Cam Pozitif Dönüş Plakası
7. Rehber Post Çalıları
8Cam Stroke Plate
Viiplus Yağsız Bronz Kabuk Çok Uygulamalarda Kullanılır
Ne olursa olsun bronz yağsız koruma malzemesi ve özellikleri, ne olursa olsun yağsız koruma standart şekli veya boyutu, eğer fiziksel olarak mümkünse, yapabiliriz.
Viiplus en deneyimli yağsız çalı tedarikçilerinden biridir. Eğer yağsız çalı kataloğunu indirmek istiyorsanız, şimdi bizimle iletişime geçin!
Biz profesyoneldik.
Yağsız BUSHING Üreticisi ve Tedarikçisi
Bizimle iletişime geçmeye hoş geldiniz!
Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin, her zaman hoş geldiniz, teşekkürler!
Önerilen Ürünler
