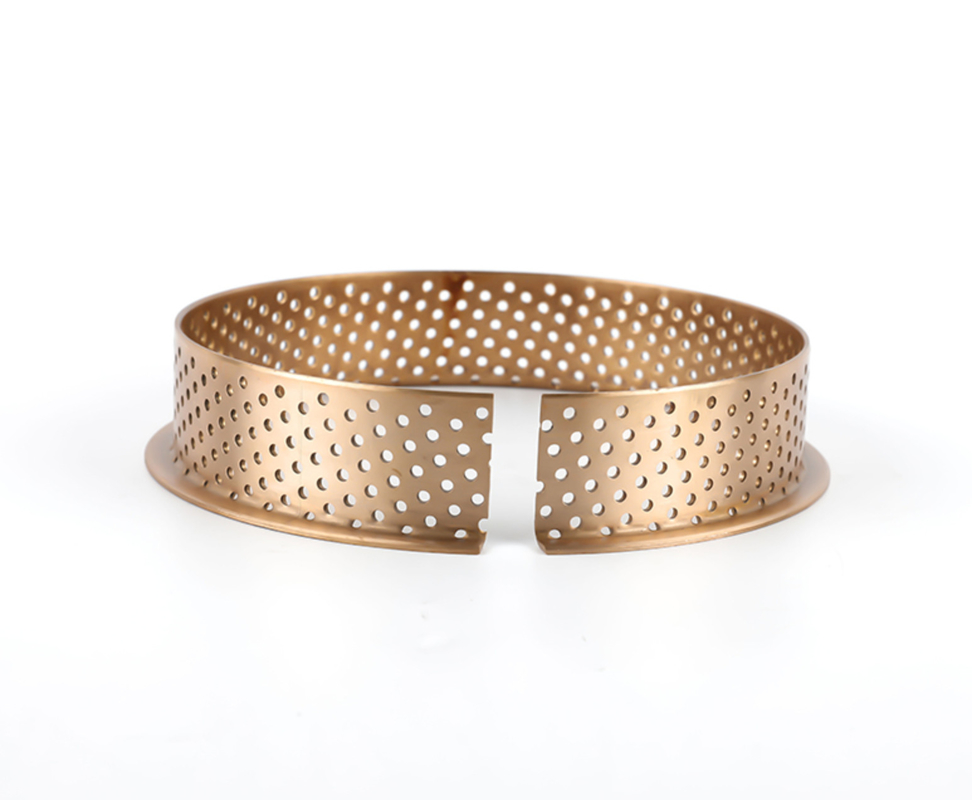

Bölünmüş Tip CuSn8 Bronz Flanşlı Kaymalı Yatak

Menşe yeri Bronz Rulman Üreticileri
Marka adı https://viiplus.com
Sertifika DIN 1494, ISO 3547,CuSn8P (DIN 17662)
Model numarası Delikli, sarılı bronz kayar yatak, Delikli , Az bakım gerektiren DIN 1494 / ISO 3547 , Ön Yağlamalı
Min sipariş miktarı Standart Boy Burç Minimum Sipariş Miktarı Yok
Fiyat Flange Bronze Bushings High Quality Price Ratio B2B
Ambalaj bilgileri STANDART İHRACAT AMBALAJ. KARTON / PALET / AHŞAP KASA
Teslim süresi 7-20 gün
Ödeme koşulları İLERİ TT
Yetenek temini Delikli Bronz Yatak , Düz Bronz Sarılı Rulmanlar

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Malzeme Kayar Yataklar Bronz kalay-bronz CuSn8P. tip Bronz Flanşlı Buhings
İç Yüzey Elmas Yağlama Girintili CuSn8'den yapılmış, Gres Hazneli Bronz Rulmanlar Rulmanlar Boyutu Metrik Boyutlar, İnç Boyut boyutları ve malzemeleri
Uygulama Bölünmüş Bronz Burç Kaldırma, madencilik makineleri, orman makineleri, tarım makineleri vb. özellik Ayrık Tip Bronz Burç
Daha İyi Bir Teklif Alın tiffany@viiplus.com Kendinden Yağlamalı Rulman Burcu Üreticisi https://www.viiplus.com/
Bronz Burç üreticileri ve tedarikçileri https://www.viiplus.com/ Vurgulamak CuSn8 Bronz Burçlar, Bronz Kovanlı Düz ​​Burç Rulman, CuSn8P Düz Burçlu Rulman, Düz Burçlu Rulman, K
Özellik BRO-MET, FB090, BRM10, WB800 uzmanlık Бронзовые втулки
Vurgulamak CuSn8P (DIN 17662) Bronz Burç Kayar yatak Burç Tipi cusn8 sarılı bronz burcun kayma yüzeyi, başlangıçta gresle doldurulması gereken elmas biçimli cepler
Burç Üreticisi sarılmış bronz burçlar, özellikle yüksek düzeyde kirlenmenin yeniden yağlamayı gerekli kıldığı uygul Burçlu Rulmanlar Üreticiler Tedarikçiler İhracatçılar plain bearings. kaymalı yataklar. Long, maintenance-free service, manufactures bush
Vurgulamak

CuSn8 Bronz Flanş Kaymalı Yatak

,

125HB Flanş Kaymalı Yatak

,

Bölünmüş Tip bronz flanş yatağı

Mesaj bırakın
Ürün Açıklaması

Kayar Yataklar Flanş Boyutu Bronz Malzeme CuSn8 Monometalik Bronz Burçlar

Sarılmış Bronz Burç (090) İnşaat Makinesi için

Çin'in önde gelen kendinden yağlamalı rulman ürünü olan Çin'den Hidrolik için haddelenmiş CuSn8 bronz kayar burçlu yüksek kaliteli monometalik bronz burçlar.



Sarılı bronz yatak, yüzey haddelenmiş elmas, yağ depolama rolünü oynar, iyi yorulma mukavemetine ve taşıma kapasitesine, korozyon direncine, aşınma direncine sahiptir.Uygulamada, farklı çalışma koşullarına göre, matriste farklı derecelerde alaşımlar kullanılabilir ve yüzey, diğer yağ delikleri ve olukları şeklinde işlenebilir.

Kaydırmalı bronz flanş yatakları, Bakır ve bakır alaşımları burçlarında uzmanınız, Yağlama delikli kaymalı yatak.Monometalik Bronz Burçlar

BUJE BRONCE 35X40X20 WB802

BUJE BRONCE 50X55X40 WB802

flange wrapped bronze bearing, sliding bearings

Sarılı bronz delikli rulmanlar, Yaygın Olarak Kullanılan Parçalı Bronz Burç Maden Makinaları.

bronz burçlar sarılı haddelenmiş burçlar dövme malzemeden yapılmıştır CuSn8 malzeme ve ince duvarlı yapılarına rağmen, çok dayanıklıdırlar. yüksek yükler.Bu nedenle, bu bronz burçlar, döner burçlar için en yaygın kullanım olan bronz sallanan burçlar (salınımlı hareket) içindir.

Mükemmel kalay bronz malzeme burçlara mükemmel kayma özellikleri ve yüksek aşınma direnci.

bir yandan yağlama cepleri ile standart boyutlarda haddelenmiş burçlar kullanılmaktadır.Bu tür burcun avantajı şudur: istenilen uzunlukta kısaltılabilir.

İsteğinize göre özel tasarım ve ebatlar da sunuyoruz.



Fiziksel özellikler (Kılavuz değerler)



Özgül ağırlık: 8,8 kg / dm3 Termal genleşme katsayısı (20 - 300 ° C): 18,5 10-6/ K
Isı iletkenliği: 60 W / mK Elastisite modülü (20 ° C): 115 kN / mm2



Mukavemet özellikleri (Kılavuz değerleri)



Sertlik: 125 HB Çekme dayanımı Rm;470 N / mm2
% 0,2 - Verim noktası Rpp0,2: 300 N / mm2 Kırık A'da uzama:% 40



sarılı bronz burçlar - Malzeme Açıklaması



Mükemmel kayma özelliklerine sahip bir kalay bronz.Malzeme özellikle şu durumlarda uygundur: yüksek aşınma direnci, korozyon direnci ve yorulma direnci gereklidir.

Haddelenmiş burçların ince cidarlı yapısı sayesinde çok yüksek özgül kuvvetler.Bunlar, nispeten kalın duvarlı döndürülmüş burçlardan daha yüksek olabilir.Çoközellikle döner bronz Burçlarda (salınımlı hareket) yüksek yükler mümkündür.

Malzeme tanımı: CuSn8P DIN ISO 4382-2

Bileşim (Kılavuz değerler kütle oranı):

Cu% 91,3, Sn% 8,5, P% 0,2



Delikli Bronz Burçlar yağlama aralıklarını artırır.



İstenilen parça katalogda yok, lütfen bugün bizimle iletişime geçin!



Özellikler.Malzeme, Bronz (CuSn8).Endüstri standartları/Uyumlu, Tehlikeli Maddelerin Sınırlandırılması (RoHS) Uyumlu.Genel.

Bronz Rulmanlar CuSn8 Gres Hazneli

sarılı bronz burç kalay-bronzdan yapılmıştır CuSn8P.
Yüzey, yağ tasarrufu için korunmuş elmas yağı yuvaları ile delinmiştir.Bronz burç ürünleri,iyi yorgunluk önleyici, erozyon önleyici, aşınma önleyici ve yük kapasitesi.



CUSN8 / CUSN6 Bronz Burç ve Rulmanlar Sorgula,



bronz sarılı - düz burçlar METRIC SIZE d 12-100 mm

Çevrimiçi bronz yatak, flanşlı bronz burçlar

Bakım gerektirmeyen bronz kayar yatak mı arıyorsunuz?



Genel Özellikler


Lamine burçların özelliği ince cidarlı yapılarıdır.Bu nedenle, aynı şaft çapına ve aynı gerilme parametrelerine sahip bronz burçlar için gereken alan, döndürülmüş burçlar veya hatta dönen bronz burçlardan daha azdır.Bu çok daha önemlidaha büyük şaft çapları.Rulo burçlar flanşlı veya flanşsız olarak tedarik edilebilir.





Bronz Burçların izin verilen yükleme kapasitesi



Sertleştirilmiş şaftlı, döner bronz Burçlu (salınımlı hareket) veya v = ~ 0.01 m / s'ye varan hızlara sahip bronz Burç malzemelerinin izin verilen yükleme kapasitesi ve ayrıca gres yağlama için kılavuz değer: 120 N / mm2

Dönen şaft> 2 m / s: 40 N / mm2



Kurulum toleransları





Nominal boyut d1   Kurulum toleransı
daha büyük kadar Muhafaza H7 Bronz Burçlar iç Ø7 muhafazaya monte edildikten sonra (orta)
10 18 0 / +0.018 0 / +0.043
18 30 0 / +0,021 0 / +0.052
30 50 0 / +0.025 0 / +0,062
50 80 0 / +030 0 / +0,074
80 120 0 / +0.035 0 / +0.087
120 180 0 / +0.040 0 / +0,100
180 250 0 / +0.046 0 / +0,115
250 305 0 / +0.052 0 / +0.130


DIN 1494 / ISO 3547 bölüm 2'ye göre kontrol edin
Flanş çapı [d3], DIN ISO 2768'e göre kaba
Silindirik ve flanşlı bronz Burçlar için genişlik toleransı
Genişlik [b1] dış çaplara kadar [d2] 100 mm: ± 0,25 mm
Genişlik [b1] dış çaplardan daha büyük [d2] 100 mm: ± 0,5 mm



Endüstriyel kaymalı yataklar



Flanş Kaymalı yatak delikli

Delik modelli kaymalı yataklar LD Delik desenli kaymalı yataklar (LD = depo ile uzun süreli yağlama) tüm gres türleri için uygundur.ST yağlama girintilerine sahip burçlar, LD delik düzenine sahip kaymalı yataklar ile kolayca değiştirilebilir.Avantajları:  Yivli veya yağlama girintili burçlara kıyasla önemli ölçüde daha büyük gres deposu  ST burçlara kıyasla çalışma süresi ve yeniden yağlama aralığının uzatılması  Yağlama deliklerinde kir ve aşınma partiküllerinin toplanması



Avantajlar:

  • tamamen geri dönüştürülebilir
  • işlenmiş bronz Burçlardan daha ucuz
  • minimum alan gereksinimi
  • işlenmiş bronz Burçlara veya döner bronz Burçlara kıyasla ağırlık azalması
  • yüksek yük kapasitesi, bu nedenle özellikle döner bronz Burçlar için uygundur
  • oluklar damgalı
  • uzun süreli yağlama için gres birikintileri mümkündür



Kullanım için talimatlar



Çok iyi termal stabiliteye sahip yüksek yük kapasiteli bronz, çok iyi korozyon direnci, aşınmaya dayanıklı.Yüksek yüklerde sertleştirilmiş miller gereklidir.

Kullanım: Şok ve darbe yükleri altında küresel düz bronz Burçlar, hidrolik silindirlerdeki bronz burçlar, ekskavatör bağlantılarının kollarında ve tarım makinelerinde bronz burçlar.

Flanşlı burçlar için:

  • radyal ve eksenel kuvvetler bir burç tarafından emilir
  • Baskı pulu ve silindirik burç yerine sadece bir bronz Burç elemanı
  • yüksek boyutsal kararlılık;sabitleme işlemi atlandı, örneğin baskı pulları için



Düz kayar yüzeyli kaymalı yataklar Kaymalı yataklar, yeterli yağlamanın sağlandığı kaymalı yatak uygulamalarında kullanılır.



Uygulama :

kaldırma, madencilik makineleri,
orman makineleri, tarım makineleri vb.

Malzeme:

CuSn8P

Yoğunluk:

8,8 g / cm3

Maksimum Dinamik Yük:

100N / mm²

Maks Doğrusal Hız (Gres):

2m / s

Maks PV Değeri Gres:

2,8N / mm² · m / s

Basınç Dayanımı

> 460N / mm²

Akma Dayanımı N / mm2

> 280N / mm2

Sertlik:

90-150

Çiftleşme Ekseni

Sertlik ≥50, Pürüzlülük 0.4-1.0

Çalışma sıcaklığı

-40 ~ + 150ºC

Sürtünme katsayısı

0,06 ~ 0,15

Doğrusal Genleşme Katsayısı

18,5 × 10-6 / K

ısı iletim katsayısı

58 W / m · K

Sürekli artan güç yoğunluğu ve enerji verimliliğinin kombinasyonu, hizmet ömrü ve maliyet etkinliği konusundaki sürekli artan taleplerle birleştiğinde, Bileşenler ve üretim için her zamankinden daha yüksek gereksinimler.Özel olarak geliştirilen ve üretilenleri birleştirerekyüksek performanslı malzemeler Hem tornalanmış hem de haddelenmiş kaymalı yataklar için en gelişmiş üretim teknolojilerine sahip olan bronz kaymalı yataklar, inşaat ve tarım makinelerinin ve hidrolik endüstrisinin mevcut ve gelecekteki gereksinimleri için idealdir.



İnce duvarlı kaymalı yataklar



bronz yatak, üzerine eşit olarak dağılmış yağ delikleri olan bronzdan yapılmıştır.Montaj sırasında, yatağın her iki ucu contalarla birleştirilmeden önce yatak gres ile yağlanmalıdır.FB092, bol miktarda yağ depolama, montajı kolay veya işlenmesi kolay, vb. Avantajlara sahiptir. tam bakır malzeme, ayrıca orta yük ve taşıma makinesi dahil düşük hız koşullarına uygundur.kaldırma makinesi, ırgat, hizalama makinesi vb.



Temel malzeme

CuSn8P0.3 veya CuSn6.5P0.1

Sertlik

HB90 ~ 120

Sıcaklık sınırı

-100 ℃ ~ 200 ℃

Yükleme kapasitesi

60N / mm²

Hız Limiti

2,5 m / sn





Kurulum toleransları



Nominal boyut d1



Kurulum toleransı



daha büyük

kadar

Muhafaza H7

H7 gövdesine (orta) monte edildikten sonra iç-Ø yatak

10

18

0 / +0.018

0 / +0.043

18

30

0 / +0,021

0 / +0.052

30

50

0 / +0.025

0 / +0,062

50

80

0 / +030

0 / +0,074

80

120

0 / +0.035

0 / +0.087

120

180

0 / +0.040

0 / +0,100

180

250

0 / +0.046

0 / +0,115

250

305

0 / +0.052

0 / +0.130





Yağlama girintili silindirik bronz burçlar ST



WRAPPED BRONZE BUSHINGWRAPPED BRONZE BUSHING





LD delikli silindirik bronz Burçlar





WRAPPED BRONZE BUSHINGWRAPPED BRONZE BUSHING

LDD contalı silindirik bronz Burçlar



WRAPPED BRONZE BUSHINGWRAPPED BRONZE BUSHING





Dış ve iç pah kırma



s *

f1

f2

1

0,6 ± 0,4

maks.0,4 **

1,5

0,6 ± 0,4

0,4 ± 0,3 **

2

1,2 ± 0,4

0,4 ± 0,3

2,5

1,8 ± 0,6

0,6 ± 0,4

* s = b2 = (d2 - d1) / 2
** isteğe bağlı yuvarlatılmış köşeler



Flanşlı bronz Burçlar yağlama girintili ST



WRAPPED BRONZE BUSHINGWRAPPED BRONZE BUSHING



LD delikli flanşlı bronz Burçlar



WRAPPED BRONZE BUSHINGWRAPPED BRONZE BUSHING





Yağlama girintili Bronz Burçlar

Yağlama çentikli burçlar, kendilerini uzun yıllardır kanıtlamış kayar elemanlardır.Kayışlara entegre edilmiş olan yağlama girintileri, tüm çalışma yüzeyine eşit olarak dağıtılır.Mil monte edilmeden önce gresle doldurulurlar ve tüm yatak üzerinde eşit bir gres filmi sağlarlar.
Yağlama çukurlu burçların bir avantajı şudur: yağlama çukurlarına herhangi bir dezavantaj yaratmadan istenilen genişliğe kısaltılabilirler.





Contalı Bronz Burçlar



Burç ve contanın ayrı olarak takılması gereken bilinen düz bronz Burç tasarımlarının aksine, tam bir parça olarak burç ve contayı elde etmek de mümkündür.



Contalı bronz Burçlar aşağıdaki avantajlara sahiptir:



  • çalışma süresi önemli ölçüde uzar:
    - gres contanın içinden çıkmadan önce bronz Burçlar doldurulduğu için optimum yağlama
    - nem girişine ve her türlü yabancı maddeye karşı koruma
  • normal contalara kıyasla minimum alan gereksinimleri
  • contalar ve düz bronz Burçlar% 100 geri dönüştürülebilir
  • yalnızca bir tam parça sipariş edilir ve monte edilir, farklı parça yoktur - ve depolama basitleştirilir



Mührün özellikleri:



  • yüksek aşınma direnci ile maksimum sızdırmazlık etkisi ile birlikte geniş bir sıcaklık aralığında çok iyi esneklik
  • şafttaki sızdırmazlık dudağında büzülme yok
  • yük ve kenar basıncı altında bile doğrusal destek
  • greslere, yağlara ve hidrolik sıvılara karşı mükemmel direnç
  • UV ışığına ve malzemenin eskimesine karşı yüksek direnç



Yağlama



Tribolojik sistemde önemli olan sadece burç ve şaft değildir;yağlama ve çevre (örneğin hava, gaz, tuzlu su, toz vb.) eşit derecede önemlidir.Yağlamadan farklı olarak ortam genellikle kontrol edilemez.

Yağlama sadece kayma özelliklerini iyileştirmez;başka avantajlar da elde edilir:

  • uzun hizmet ömrü
  • şaftın korozyon koruması
  • toza ve kire karşı sızdırmazlık
  • düşük sürtünme kayıpları

Sürtünme, yük ve hareket altındaki iki cismin etkileşiminden kaynaklanır.Sürtünmeyi ve aşınmayı azaltmak için, yağlayıcı son derece önemli bir işlevi yerine getirir: burç ve milin metal yüzeylerini ayırır.



Contalı bronz burçların montajı ve yağlanması


1. Bronz Burçların bastırılması
Burç, monte edilmiş contalarla bastırılır.Hatasız kurulum sağlamak için, kılavuz mil ile omuz arasındaki sızdırmazlık dudağı için serbest dönüşlü bir omuz mandreli önerilir.Presleme sırasında contanın zarar görmemesi için serbest dönüş gereklidir.Omuz mandreli en az 3 mm x 15 ° lik bir kurşun yivine sahip olmalıdır.
Ancak burç bir plaka ile de bastırılabilir.Burada conta, esnek olarak burcun ortasına doğru bastırılır ve bastırarak geçirme işleminden sonra orijinal konumuna geri döner.
2. Milin montajı
Mili monte ederken, sızdırmazlık dudağının iç çapının şafttan daha küçük bir çapa sahip olduğu dikkate alınmalıdır.Bu nedenle, kolay yerleştirmeyi sağlamak için şaftın en az 3 mm x 15 ° yivine sahip olması gerekir.Şaft yerleştirilmeden önce hafifçe greslenirse montaj daha da basitleştirilir.
3. Bronz Burçların Yağlanması
Conta olmadan, bronz Burçların gres nipeli yoluyla tamamen doldurulması garanti edilmez.Gerilimsiz alanda, gres hızlı bir şekilde dışarı çıkar, gerilmeli alan ise doldurulmadan kalır.Conta, yağlama sırasında bronz Burçlarda gaz kelebeği basıncının oluşmasına neden olur; bu nedenle, yalnızca geçit izolatörü tamamen doldurulduktan sonra gres contadan kaçar.Burç bir gres nipeliyle yağlanamıyorsa, şaftı monte etmeden önce burcun iyice yağlandığından emin olun.



bronz Burçlar boşluk ve şaft toleransı

Durum: bronz Burçlar Boşluk:
Yağlama durumu: gres > 0,1 mm
Yağlama durumu: yağ küçük
Yük: büyük küçük
Yük: küçük büyük
Hareket: yavaş küçük
Hareket: salınımlı küçük
Hareket: hızlı büyük



Merkezi bronz burçların gerekli boşluğu, sağlanan yağlamaya, yüke ve kayma hızına bağlıdır.
Tablonun, gerekli aralığı seçmenize yardımcı olması amaçlanmıştır.Eğri, genel makine mühendisliği için tasarlanmıştır.Kaba çalışmadaki bronz burçlarla, yukarı doğru eğri kolaylıkla aşılabilir.
Milin toleransı, gerekli minimum boşluğa göre ayarlanmalıdır.Tolerans sınıfı, yüksek gereksinimler için IT6 ve normal durumlarda IT7 veya IT8 olmalıdır.

İç çap toleransı H9 olan standart burçlar kullanılıyorsa, şaftın e veya f ile tolere edilmesi önerilir.H toleranslı miller için, bronz Burç yükünün çok yüksek olmaması koşuluyla, muhafaza deliği H7'den F7'ye uzatılabilir.Burç ilgili mahfazaya bağlanır ve burç deliği biraz daha büyüktür.Bu, çok küçük olan bronz Burç açıklıklarının önlenebileceği anlamına gelir.



Ambalaj ve Nakliye



Ambalaj Detayları:





1. İç ambalaj



Küçük ürünler: Kapalı plastik torba başına 100 adet-200 adet.



Daha büyük ürünler için: Plastik film rulosu başına 2 adet-10 adet (ürün boyutuna bağlıdır

2. Dış Ambalaj ve Sevkiyat Ambalajı
karton (ürün boyutuna bağlıdır)
tahta sandık veya palet, Nakliye için güvenli tutun.
