| Marka Adı: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Model Numarası: | Bronz Grafit tapa Burçlar toleranslarla karşılaştı |
| Moq: | 300 Adet / Adet (Min.Sipariş) |
| fiyat: | $0.10 - $3.00 / Pieces |
| Ödeme Şartları: | GELİŞMİŞ TT, L / C, Western Union |
| Tedarik Yeteneği: | CNC Bronz Rulmanlar Online • Özel Burçlar Üreticileri • Kaymalı Rulmanlar Tedarikçiler |

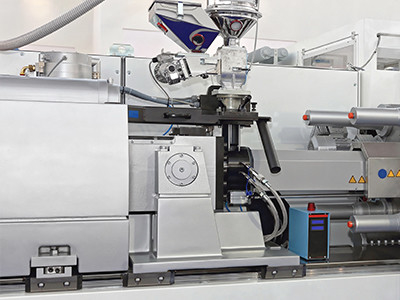

Bir enjeksiyon kalıplama makinesinin hareketli plaka ve enjeksiyon masası için tasarlanmış yağsız bir plaka, sorunsuz ve verimli çalışmayı sağlayan önemli bir bileşendir.Bu tür rulman plakaları geleneksel yağlama yöntemlerine ihtiyaç duymaz, yağ veya yağ gibi, böylece bakım gereksinimlerini ve kalıplama sürecinde kirlenme riskini azaltır.
Yağsız plaka, tipik olarak enjeksiyon kalıplama işleminin tekrarlanan stres ve basınç döngülerine dayanabilen yüksek kaliteli, aşınmaya dayanıklı malzemelerden yapılır.Tasarımı genellikle dayanıklılığı ve sürtünmeyi azaltmayı daha da artırmak için özel yüzey tedavileri veya kaplamaları içerir.
Birincisi, son üründe kusurlara yol açabilecek küf boşluğunda yağ veya yağ kirliliği riskini azaltır..İkincisi, düzenli yağ değiştirme ve bakım gereksinimini ortadan kaldırır, duraklama sürelerini ve işgücü maliyetlerini azaltır. Üçüncüsü, yağsız plaka, zaman içinde daha tutarlı ve güvenilir bir performans sağlayabilir,Enjeksiyon kalıplama işleminin doğruluğunu ve tekrarlanmasını sağlamak.
Özetle, bir enjeksiyon kalıplama makinesinin hareketli plaka ve enjeksiyon masası için yağsız bir plaka, verimliliği, güvenilirliği,ve kalıplama sürecinin kalitesi.
| Tasarım ve özellikleri | ||||||||||||||||
| dg | DIN | Malzeme - Hayır, hayır. teslimat formu1) |
Adlandırma | ASTM standardı | Proporsiyonel ağırlıklar | Fiziksel özellikler (min.) | ||||||||||
| Standart | Alaşım - Hayır, hayır. |
DIN | ASTM | yoğunluk | 0% 2 Depresyon |
Çekici Güç |
Depresyon | Emodulus | Sertlik | Uygulama | ||||||
| Simge | ρ | δy | δT | |||||||||||||
| Birim | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 izin verilir Max. porsiyonlar Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standart malzeme için Çoğu başvuru Uluslararası Standartlaştırılmış |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87 Sn 11 - 13 Pb 1-2 izin verilen Ni 0.8 - 1.5 Max. porsiyonlar Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Yüksek için malzeme yükler ve/veya korozyon gerginliği Uluslararası saldırı Sadece kısmen Standartlaştırılmış |
|||
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 izin verilir Max. porsiyonlar 3'te.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 En fazla üç.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Malzeme Aşırı yükler ve/veya yüksek koroziv Çevre Uluslararası Standartlaştırılmış |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2,5 - 5 Zn dinlenme izin verilir Max. porsiyonlar En fazla 3. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 En fazla 1. |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Malzeme En yüksek yükler - Hayır. Korosif saldırı. Uluslararası kısmen Standartlaştırılmış Çok geniş bir alan |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | ile malzeme İyi aşınma direnci- Tance. korozyon ve deniz suyu dirençli Uluslararası kısmen Standartlaştırılmış |
|||
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| (1) Teslim form: .01 = kum dökme. .02 = yerçekimi dökme. .03 = Merkez kaçışlı döküm. .04 = Sürekli dökme | ||||||||||||||||

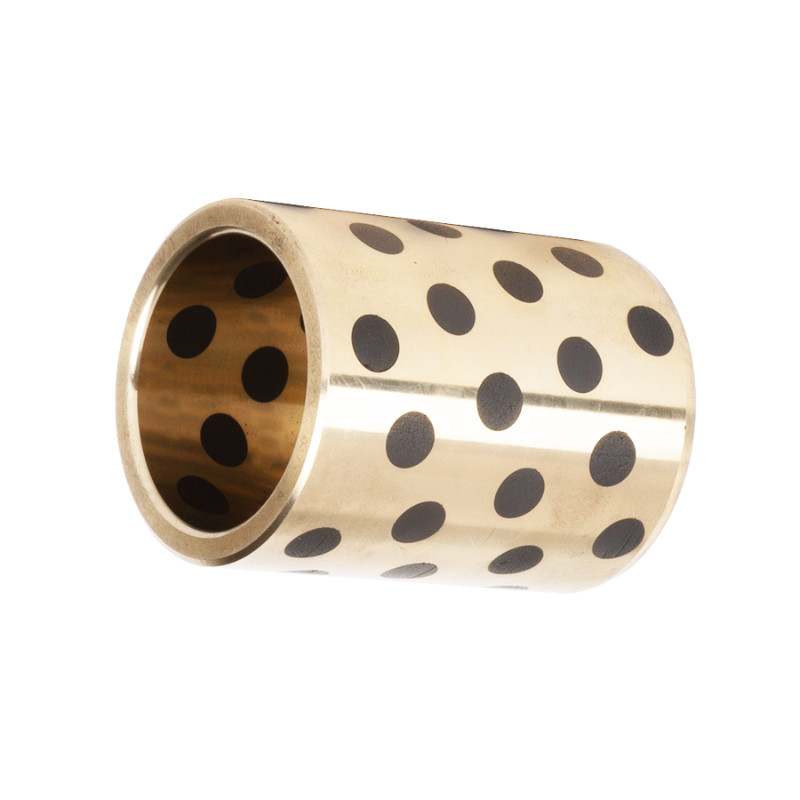

Kalın kabuk, bronzgömülü yağ fişleri, DIN 1850/ISO 4379, Bakımsız |
|||
Teknik ayrıntılar |
|||
| Özel yük kapasitesi statik | 150 [N/mm2] | Sıcaklık gerginliği | - 100 °C'den + 300 °C'ye kadar |
| Özel yük kapasitesi dinamik | 100 [N/mm2] | ||
| Kaydırma hızı | ≤ 0,3 ila 1,0 [m/s] | PV değeri | 1.5 [N/mm2 x m/s] |
| Sürtünme değeri | 0.03 [μ] - 0.2 [μ] yağlanmış/kuru | Sertlik | 190-220 HB |
Malzemeler |
|||
| Destek malzemesi | CuZn25Al5 | Diğer yaygın olarak kullanılan bronz alaşımları | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Kaydırıcı katman | Katı yağlayıcı yüzeyi: App. 25-30% | ||
Tahammül ayrıntıları |
|||
| Konut Ø | H7 | Çapa toleransı | f7 veya h6 |
| Montaj sonrası iç-Ø'nin kabuğu | Lütfen satış mühendislerimizle görüşün. Standart teslimat toleransı: r6 veya E7 | ||
Şaktal malzeme |
|||
| Çubuk sertliği bronz alaşımından en az 70-100HB daha sert olmalıdır. | |||
| Yüzey kabalığı ≤ Ra 0.8 | |||
Mülkiyetler |
|||
| En yüksek işletme taleplerini karşılar ve şok yükleri için uygundur. Alaşımına bağlı olarak, korozyona dayanıklı ve ayrıca uzun ömürlü yüksek aşınmaya dayanıklıdır. | |||
Uygulama Alanı |
|||
| Direnler, madencilik makineleri, inşaat makineleri, açık deniz ve deniz uygulamaları, çelik tesisleri, hidroenerji ve hidro mekanik | |||
Bakım |
|||
| Bu bakımsız bir rulman malzemesidir, ancak çalışma süreci için ilk yağlama zorunludur. | |||
Montaj tavsiyesi |
|||
| Konut | Çamfer min. 1,5 mm x 15-45°, kolayca büste hizalama için | ||
| Şaktı | Çamfer 5 mm x 15°, şaftın kolayca yerleştirilmesi için | ||
| Daha küçük çaplar için, basmadan önce OD yağlanmalıdır. | |||
| Daha büyük çaplar için dondurma için kuru buz kullanılmalıdır. | |||
Özel bir formülasyonla.Yüksek GüçlüBronz C86300/C86200 Ya daBakır alaşımıOnunlaİyi bir oyuncu seçimiVe Dynamic,Korozyona DirenciÖzellikleri. Yüzeyi belirli bir açıda ve yoğunlukta düzenlenmiş kendi kendine yağlanan grafit ile gömülüdür. Tipik olarak enjeksiyon kalıplama makinelerinde, madencilik makinelerinde, ağır görevli makinelerde,Buldozer, Ekskavatör, Otomatik Baskı Ölçüsü, Plastik Kalıp, Ön Kalıp Vb.
Bush - Bush İhracatçı, Üretici, Hizmet
1, yağ yağlama yok veya az yağ yağlama, yakıt için kullanılamaz veya yer yakıt kullanmak zor, kullanılabilirbakımya daDaha az bakım.
2,giyim direnci, sürtünme katsayısı, uzun kullanım ömrü.
3, doğru miktarda varElastik plastik, geniş bir temas yüzeyinde stres dağılımını sağlayabilir, rulman taşıma kapasitesini artırabilir.
4, statik ve dinamik sürtünme katsayısı sürünmeye benzerdüşük hızMekanik çalışmaların doğruluğunu sağlamak için ortadan kaldırmak için.
5, yapabilirMekanik titreşimleri azaltmak, gürültüyü azaltmak, kirliliği önlemek, çalışma koşullarını iyileştirmek.
6, çalışma sırasında bir transfer filmi oluşturabilir, öğütme çubuğunu koruma rolü oynar, hiçbir ısırma ekseni fenomeni yoktur.
7, öğütme ocağı sertlik gereksinimleri düşük, söndürülmemiş ve sertleştirilmiş ocağı kullanılabilir, böyleceilgili parçaların işlenmesini azaltmak zor.
Bu tip yağsız kılavuz kabuğu, her türlü köprüde, pres makinelerinde, kalıp enjeksiyon makinelerinde ve diğer endüstriyel makinelerde kullanılabilir.

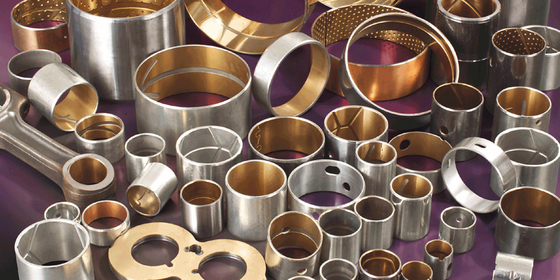

VSB-10 Kendini yağlayan çok katmanlı bileşik kabuk
1./Fiberkarışım kalınlığı 0.01 ~ 0.03mm. Döner şaftın temas yüzeyi. Katmanın ve sinterlenmiş bronz malzemenin minik parçaları katı bir yağlayıcı filmi oluşturmak için birleşiyor,Çubukları kaplayan..
2Sinterlenmiş bronz tozu kalınlığı 0.20*0.35mm.Tam destek üzerine özel bir bakır tozu bileşimi termal olarak erimiş.Bu temas katmanı katman için bir demir olarak hareket eder ve ısı toplama taşıma yüzeylerinden uzaklaştırır.
3.Düşük karbonlu çelik destekBuşinglerin temelini oluşturan çelik arka taraf, olağanüstü bir istikrar, yük taşıma ve ısı dağılımı özellikleri sağlar.
Karbon Çelik + Bakır Tozu + ( + Pb + Dolgu)
· Metal-Polimer Kompozit Kendiliğinden Yağlayan Kabuk Malzemesi
· Çelik Arka + Gözenekli Bronz Sinter +
· + Kurşun
|
|
Kaydırıcı katman |
|
İşletme performansı |
|
|
Kuru |
Çok iyi. |
|
Yağ ile yağlanmış |
- İyi. |
|
Yağ yağlanmış |
Adil. |
|
Suyla yağlanmış |
Adil. |
|
Süreç sıvısı yağlanmış |
Fai |
|
Maks. yük |
Statik |
250N/mm2 |
|
Dinamik |
140N/mm2 |
|
|
Maks. hız |
Kuru |
2m/s |
|
Yağlama |
>2m/s |
|
|
Maks. PV (kuru) |
Kısa süreli |
3.6N/mm2*·m/s |
|
Devamlı |
1.8N/mm2*·m/s |
|
|
Geçici. |
-195°C~+280°C |
|
|
Sürtünme katsayısı |
0.03 ~ 0.20 |
|
|
Isı iletkenliği |
42W (m·k) -1 |
|
|
Termal genişleme katsayısı |
11*10-6k-1 |
|

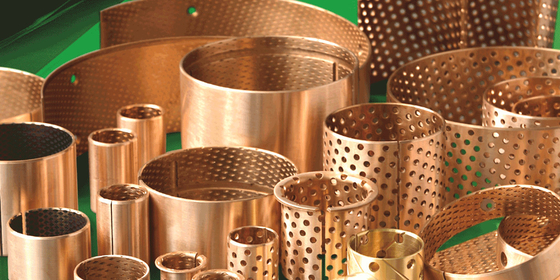

Standart boyutlarda bulunan rulman formları
· Silindir şeklindeki çalılar
· Flanked çalılar
· Zorlama yıkayıcıları
· Flanşlı yıkayıcılar
· Kaydırma plakaları

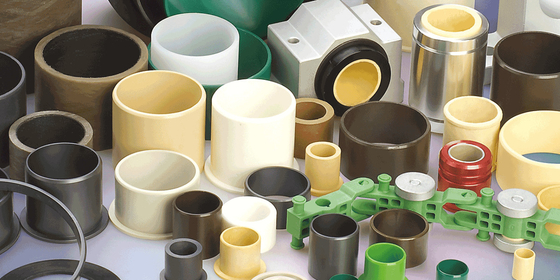

Boşluklar, yağlanmış rulmanlar, kompozit rulmanlar, metal rulmanlar, kompresör rulmanlar, metal-polimer, filament yarası, düz rulmanlar, flens rulmanlar, polimer rulmanlar, flens boşlukları, pompa rulmanlar,Flanged Bushes (Flanged Bushes)İndüstriyel rulmanlar.
Geniş çapta hidrolik ve pnevmatik endüstrilerde, dövme makinesi endüstrisi, plastik makinesi endüstrisi, kaldırma ve taşıma makineleri, liman makineleri, ofis, fitness makineleri,Tekstil makineleri, gıda ambalajlama, doldurma makineleri, kimyasal makineler, baskı ve ambalajlama, kağıt üretim makineleri, otomobiller, demiryolları, buharlı lokomotifler, gemicilik endüstrileri, baskı makineleri,metalürji makineleri, inşaat makineleri vb.
