Dry Sliding Bearings | Kuru Kayar Yataklar | Coiled Steel Backing PTFE Bushing Sarmal Çelik Destek PTFE Burç

Düz Rulmanlar, Kovan rulmanlar, Flanşlı kovan rulmanlar & Çin'den sipariş edilen itme rulmanlar. Mil Çapı, Uzunluk, Dinamik Radyal Yük Kapasitesi, ID, Gövde Kimliği için, OD, Maksimum Sıcaklık, Bir kovan burcu bulun.

VIIPLUS plain bearings is the complete source for your Sleeve Bushing & Self -Lubricating Bearings products. VIIPLUS kaymalı yataklar Sleeve Burç & Kendinden Yağlamalı Rulmanlar ürünleriniz için eksiksiz bir kaynaktır. Order online for stock size and custom sizes.With no moving parts, plain bearings are the simplest type of bearing. Stok boyutu ve özel boyutlar için çevrimiçi sipariş verin Hareketli parça içermeyen kaymalı yataklar en basit yatak tipidir. Compared to ball and roller bearings, they generally handle higher temperatures and perform better in dirty environments. Bilyalı ve makaralı rulmanlara kıyasla, genellikle daha yüksek sıcaklıklarda çalışırlar ve kirli ortamlarda daha iyi performans gösterirler.

Liman ve terminal vinçleri, yüksek rüzgarlar, UV ışınları, tuzlu su ve aşırı sıcaklıklar için kovan burcu

Plain bearing materials PAP10 PAP20 bush Plain bearing Strips, Slide paths PAS Strips Material in detail DU Strip Metric Streifen, Gleitbahnen | Sürgülü yatak malzemeleri PAP10 PAP20 burç Sürgülü yatak Şeritler, Kayma yolları PAS Şeritler Ayrıntılı malzeme DU Strip Metric Streifen, Gleitbahnen | VSB-10 VSB-10


VSB-10 Şeritler, Kayma yolları PAS

İçindekiler
Malzeme bilgisi
Kaymalı yatak üretimi
Özellikler: bakım gerektirmez ve sağlam
Malzeme bileşimi
Modeller ve boyut tabloları
Daha fazla bilgi

Kaymalı yatak Rulman Malzemesi DU üretimi



Standart tasarımlar:







Burçlar PAP ...

Silindirik burçlar

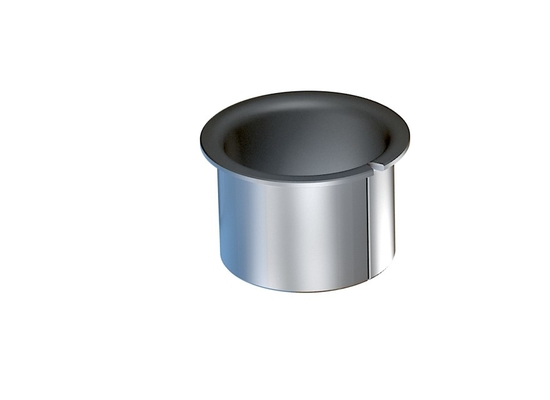

Flanş gömlekleri PAF ..

Yaka burçları







Baskı diskleri PAW ..

Baskı pulları







Şeritler





VSB-10 şerit malzemesinin özellikleri

• Çok düşük yapışma eğilimi
• Düşük aşınma
• İyi kimyasal dayanım
• Düşük sürtünme değeri
• Metale kaynak yapma eğilimi yok
• Darbelere karşı son derece dayanıklı
• Su emmez



Tercih edilen uygulama alanları

• Kuru çalışma koşullarında bakım gerektirmeyen çalışma
• Dönen veya salınan hareketler
• 2 m / s hıza kadar
• Doğrusal hareketler
• Sıcaklık aralığı -200 ° C ila 280 ° C



Malzeme bileşimi

Şeritler Malzeme bileşimi

• Katman sistemi 10 srtips

  1. Koşu katmanı

  Hacim arttırıcı ile PTFE matrisi¹
  Tabaka kalınlığı [mm]:	max. mak. 0.03 0.03

  2. Kayan katman

  Kalay-kurşun-bronz
  Tabaka kalınlığı [mm]:	0,20-0,35
  Gözenek seviyesi [%]:	approx. yak. 30 30

  3. geri rulman

  Çelik
  Çelik kalınlığı [mm]:	Değişken
  Çelik sertliği [HB]:	100-180





  1 Kayan tabakanın gözenekleri de bu yağlayıcı kütle ile doldurulur.

  ---

  Modeller ve boyut tabloları

  çelik sırtlı, bakım gerektirmez







Bu malzeme bölümleri slayt yolları oluşturmak için kullanılırsa, aşağıdaki ana işlevlere sahiptirler:

• Koşu yüzeyine dikey olarak etki eden emici ve aktarıcı kuvvetler
• Hareketli bileşenleri birbirine sabitleme
• Tüm hizmet ömrü boyunca eksenel hareketler için kılavuz doğruluğun sağlanması

Strusture


1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. PTFE / Fiber karışım kalınlığı 0.01 ~ 0.03mm. It is the contact surface for the rotating shaft. Dönen şaftın temas yüzeyidir. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. PTFE katmanının ve sinterlenmiş bronz malzemenin dakika bölümleri, mili kaplayan katı bir yağ filmi oluşturmak için birleşir.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. Sinterlenmiş bronz toz kalınlığı 0.20 * 0.35mm, Toz bakırın özel bir bileşimi termal olarak çelik desteğe kaynaştırılmıştır. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. Bu temas tabakası, PTFE tabakası için bir ankraj görevi görür ve termal birikimi yatak yüzeylerinden uzağa iletir.
3. Low-carbon steel backing. 3. Düşük karbonlu çelik destek. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. Geçit izolatörlerinin temelini oluşturan çelik sırt, olağanüstü stabilite, yük taşıma ve ısı yayma özellikleri sağlar.

Teknik veri

· Metal-Polimer Kompozit Kendinden Yağlamalı Burç Malzemesi
· Çelik Sırt + Gözenekli Bronz Sinter +
· PTFE + Kurşun

mikroseksiyon

Kayan katman PTFE + Kurşun   Gözenekli Bronz Sinter Çelik Destek

Rulman Özellikleri

Kullanılabilirlik

Standart boyutlarda yatak formları mevcuttur

· Silindirik burçlar
· Flanşlı burçlar
· Baskı pulları
· Flanşlı rondelalar
· Kayar plakalar

Sipariş üzerine yapılan metrik rulmanlar ve emperyal burçlar: özel boyutlarda standart burç formları, yarım burçlar, damgalama veya derin çekme ile elde edilen özel şekiller, özel burç tasarımları





Bu malzeme, yağlama ile veya yağlama olmadan uzun ömür ve bakım gerektirmeyen performans için zorlu kriterleri karşılar.

Otomotiv: traktörler, biçerdöverler, ekin pülverizatörleri, yer değiştiriciler, greyderler ve diğer inşaat, oto makineleri, hidrolik direksiyon silindirlerinde özel kullanımlar, direksiyon dişlisi baskı rondelaları, disk frenler, kaliperler ve pistonlar, amortisörler, vali bağlantısı, silecek motoru, eğimli dişli tertibatları ...
İş makineleri: fotokopi makineleri, daktilolar, posta sıralayıcılar, posta metre sistemleri, bilgisayar terminal yazıcıları ve çevresel ekipman, otomatik baskı cihazları, posta işleme makineleri ...
Hidrolik ve valfler: dişli, döner, su, eksenel piston ve diğer tipler, bilye, kelebek, poppet buharı ve diğer valfler ve valf muyluları dahil pompalar ...
Ev aletleri: teypler, buzdolapları, klimalar, temizleyiciler, parlatıcılar, dikiş makineleri, fırınlar, bulaşık makineleri, çamaşır yıkama makineleri ... Ve malzeme taşıma, deniz motoru, ambalaj, tekstil ekipmanları, aletler vb.
