| Marka Adı: | viiplus.com |
| Model Numarası: | buzul standart bölünmüş aralık Burçlar MET |
| Moq: | 50 Adet / Adet |
| fiyat: | Oilless Bushes Factory Price |
| Ödeme Şartları: | L / C, L / C, T / T, D / A, Western Union, |
| Tedarik Yeteneği: | fiş grafit rulmanlar, Çin, üreticiler, tedarikçiler, fabrika, toptan, Metal Kaymalı Rulman, Kendinde |

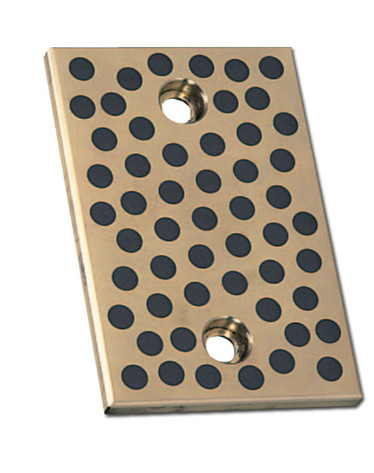

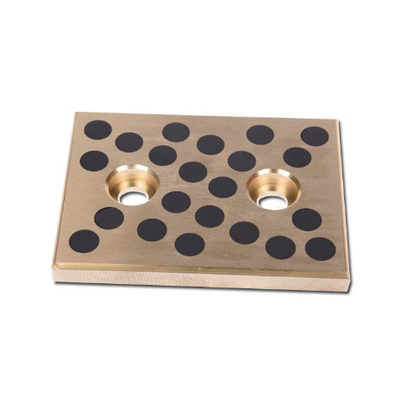

Yağsız Plaka, özellikle bir aşınma plakası olarak tasarlanmış olup, benzersiz bir dökme bronz yapıya ve takılı grafit inklüzyonlarına sahiptir. Bu yenilikçi kombinasyon, çeşitli endüstriyel uygulamalar için son derece etkili bir çözüm olmasını sağlayan olağanüstü aşınma direnci ve dayanıklılık sunar.
Dökme bronz matris içindeki grafit inklüzyonları yağlama sağlar ve harici yağlama sistemlerine olan ihtiyacı ortadan kaldırır. Bu yağsız tasarım sadece bakımı basitleştirmekle kalmaz, aynı zamanda kontaminasyon riskini ve ilgili operasyonel sorunları da azaltır.
Üretim sürecinde kullanılan yüksek kaliteli malzemeler, aşınma plakasının uzun ömürlü performansını sağlar. Ağır yüklere ve aşırı koşullara dayanabilir, en zorlu endüstriyel ortamlarda bile bütünlüğünü ve işlevselliğini korur.
Özetle, takılı grafit dökme bronz yapısı ve yüksek kaliteli malzemeleriyle Yağsız Plaka, çeşitli endüstriyel uygulamalar için güvenilir ve dayanıklı bir aşınma çözümü sunar. Performansı artırmak, bakım maliyetlerini düşürmek ve operasyonel duruş süresini en aza indirmek isteyenler için mükemmel bir seçimdir.
VIIPLUS Yağsız yataklar için geliştirilmiştir yüksek yük, düşük hız uygulamaları ve döner dökümden yapılmıştıryüksek mukavemetli bronz yağlayıcı olarak özel olarak oluşturulmuş bir grafit tapa kullanır.
Yağsız plakalarımız metrik ve inç boyutlarında mevcuttur.
Yağsız Kılavuz Eleman Rondelaları Bronz Aşınma Plakaları Grafit Dökme Bronz Yatak Katı Bronz Plaka C86300 malzemesi Sürekli döküm veya santrifüj döküm ile
Bakım gerektirmeyen kendinden yağlamalı bronz yataklar ve dökme yağsız bronz aşınma plakası, grafit ekler gibi katı yağlayıcı malzemeler kullanılarak üretilmeleri nedeniyle.
| NO. | DIN | Malzeme No. | Tanımlama | ASTM Standardı | Orantılı | Yoğunluk (g/cm³) | 0,2% Gerinim (MPa) | Çekme Dayanımı (MPa) | Gerinim (%) | E-modülü (MPa) | Sertlik (HB) | Uygulamalar |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Otomotiv, havacılık ve deniz mühendisliğinde iyi mukavemet ve korozyon direnci gerektiren bileşenler için yaygın olarak kullanılır. Çok yönlülüğü ve performansı ile uluslararası alanda tanınmaktadır. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Özellikle deniz ve endüstriyel uygulamalarda yüksek yük kapasitesi ve aşınma direnci gerektiren yatak, burç ve bileşenlerin imalatında yaygın olarak kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Yüksek mukavemet ve dayanıklılık gerektiren yatak ve bileşenlerin imalatı için deniz, havacılık ve ağır makinelerde kullanılır. Aşırı yükler ve yüksek aşındırıcı ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Ağır hizmet tipi yataklarda, hidrolik bileşenlerde ve deniz donanımında kullanılır. Yüksek yükler ve aşındırıcı saldırılara karşı direnç için tasarlanmıştır. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Yüksek aşınma direnci gerektiren yatak, dişli ve bileşenlerin imalatında yaygın olarak kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnci ile bilinir. Listelenen içeriğin tüm hakları https://www.viiplus.com/ adresine aittir. |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Not: Teslimat formu kodları: .01 = kum döküm, .02 = yerçekimi döküm, .03 = santrifüj döküm, .04 = sürekli döküm. | ||||||||||||
1. Manuel yağlama gerekmez
2. Bakım gerektirmez
3. Yağ / gres yağlayıcıların eklenmesinin zor olduğu uygulamalar
4. Ağır yükler ve düşük hız
biz viiplus bronz yatakları, bitmemiş dökme bronz plakadan tamamen bitmiş işlenmiş bileşenlere kadar çeşitli bronz aşınma plakası türleri sunmaktadır. Aşağıda sunduğumuz çeşitli türlerin açıklamaları bulunmaktadır. Aşınma Plakaları, başa çıkılması gereken ağır kuvvetler olduğunda doğrusal hareketi yönlendirir ve kontrol eder. Bu plakalar, hareketi yönlendirmek ve kontrol etmek için doğrusal yataklar gibi davranır.
1. Uzun süre herhangi bir yağ olmadan çalışabilir
2. Son derece yüksek yük kapasitesi, iyi aşınma önleyici ve daha düşük sürtünme
3. Özellikle düşük hız ve yüksek yük için uygundur
4. Yağ filminin oluşmasının zor olduğu ileri geri hareket, salınım veya aralıklı hareket için uygundur
5. İyi kimyasal dayanıklı ve korozyon önleyici özellikler
6. -40℃-+300℃ arasında geniş bir sıcaklık aralığında kullanılabilir
Alüminyum-Bronz Katı Yağlayıcı Silde aşınma plakası iyi mekanik kabiliyete sahip Alüminyum-Bronz alaşımı ile desteklenir, dökümler ve erozyon önleyici. Alüminyum-Bronz Katı Yağlayıcı Silde aşınma plakasının yüzeyi, belirli katı yağlayıcının doldurulduğu yuvalarla düzenli ve ince bir şekilde işlenir.
Alüminyum-Bronz Katı Yağlayıcı Silde aşınma plakası orta yük ancak daha yüksek sıcaklık ve orta çalışma hızı gibi koşullarda yaygın olarak kullanılır.
Yüzeyi Alüminyum-Bronz Katı Yağlayıcı Silde aşınma plakası belirli katı yağlayıcının doldurulduğu yuvalarla düzenli ve ince bir şekilde işlenir.
Kayar aşınma plakası malzemesi, özel katı yağlayıcıların gömülü olduğu güçlü dökme bronz bazlı metalden yapılmıştır. Baz metal yüksek yüke dayanır ve katı yağlayıcılar kendi kendini yağlama sağlar. Yatak, düşük hızda aşırı yüksek / düşük sıcaklık koşullarında ön yağlama olmadan mükemmel performans gösterir. Bu malzeme, özellikle yüksek yük, aralıklı veya salınımlı hareket için bakım gerektirmeyen bir yatak çözümü sağlar.
| Sınıf | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Malzeme | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Yoğunluk | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Sertlik | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| Çekme dayanımı | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| Akma dayanımı | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| Uzama | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| Doğrusal genleşme katsayısı | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Maks.Sıcaklık | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| Maks.dinamik yük | 100 | 60 | 50 | 70 | 120 |
| Maks.hız(Kuru) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s(Yağlama) | 200 | 60 | 60 | 80 | 200 |
| Sıkıştırma deformasyonu | < 0.01 mm | < 0.05mm | < 0.04mm | < 0.05mm | < 0.005mm |
| Ürün NO. | Kimyasal Bileşimler | ||||||||
| VSB-50 | Cu | Zn | Al | Fe | Mn | Si | Ni | Sn | Pb |
| 60~66 | 22~28 | 5.0~8.0 | 2.0~4.0 | 2.5~5.0 | <0.1 | <0.5 | <0.2 | <0.2 | |
Standart boyutlarda mevcut yatak formları
· Silindirik burçlar
· Flanşlı burçlar
· Kayar plakalar
Sipariş üzerine yapılan yatak formları: özel boyutlarda standart formlar, baskı pulları, flanşlı baskı pulları, yarım yataklar, damgalama veya derin çekme ile elde edilen özel şekiller, özelleştirilmiş yatak tasarımları
Bu tür yatak, yağın sokulamadığı kuru, yüksek sıcaklık, yüksek basınç, aşındırıcı, su veya diğer kimyasal ortamlarda uygulanabilir. Otomotiv ürün hattında, su mühendisliğinde, baraj kapısında, plastik endüstrilerinde, ardışık döküm makinelerinde, metalurji endüstrisindeki çelik silindirlerde, maden makinelerinde, gemilerde, türbo jeneratörlerde, hidrolik türbinlerde ve enjeksiyon kalıplama makinelerinde yaygın olarak kullanılmaktadır...
Katı Bronz Metal Kendinden yağlamalı MÜŞTERİ BOYUTU Boyutlar ve Toleranslar
Projenize Bir Uygulama Mühendisi İle Başlayın
itme rondelası ve plaka inç boyutu
