| Marka Adı: | VIIPLUS |
| Model Numarası: | Silindirik burçlar |
| Moq: | müzakere ， Çin fabrika fiyat |
| fiyat: | Cheap Price Made in china |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Standart ölçü |

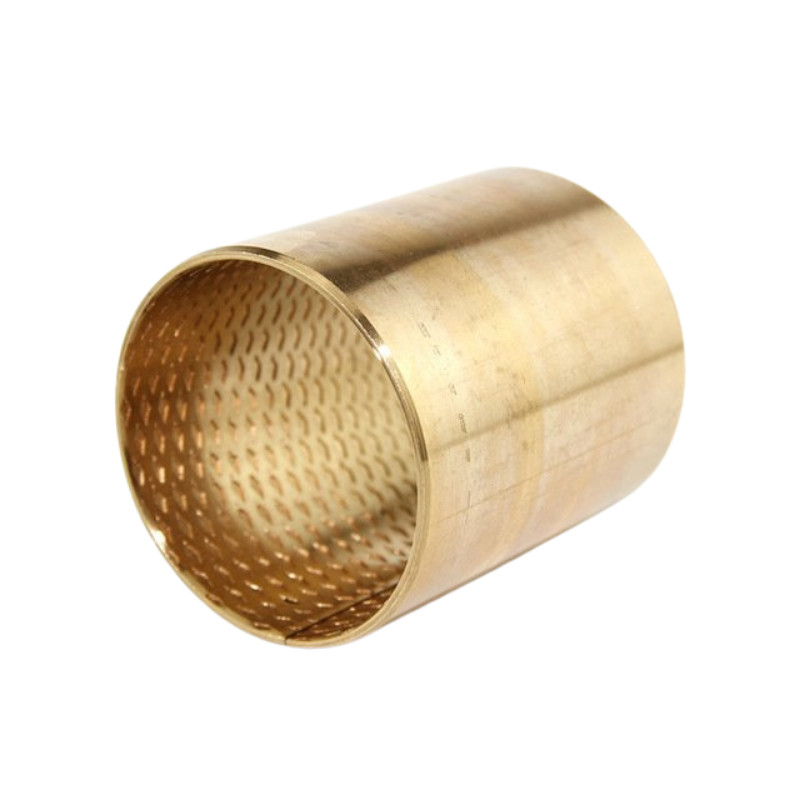

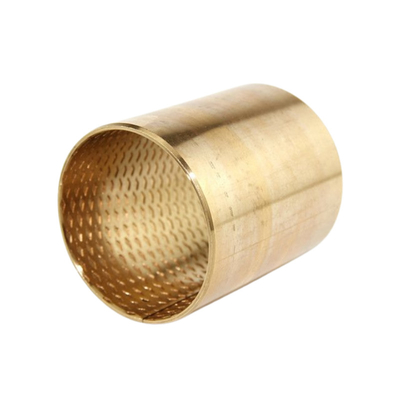

CuSn8 malzemesinden üretilen yüksek yük kapasitesi olan bronz kollu kabuklar aşırı yüklere ve zorlu koşullara dayanacak şekilde tasarlanmıştır.olağanüstü dayanıklılık ve uzun süreli performans sağlar.
Örtülerin içinde stratejik olarak yerleştirilen yağlama girintileri, sürtünmeyi ve ısı üretimini azaltan etkili bir yağlama aracı sağlar.Bu tasarım özelliği, buşinglerin çalışma verimliliğini artırmakla kalmaz aynı zamanda kullanım ömrünü de uzatır.
Bu bronz kollu kabuklar, yüksek yüklerin ve hassasiyetin en önemli olduğu makineler, ekipman ve ağır işlevler de dahil olmak üzere geniş bir endüstriyel uygulama yelpazesi için uygundur.Güçlü yapıları ve yağlama yetenekleri, zorlu koşullarda sorunsuz ve verimli çalışmayı sağlamak için güvenilir bir seçim yapar.
Özetle, high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
Ürünün tanıtımı

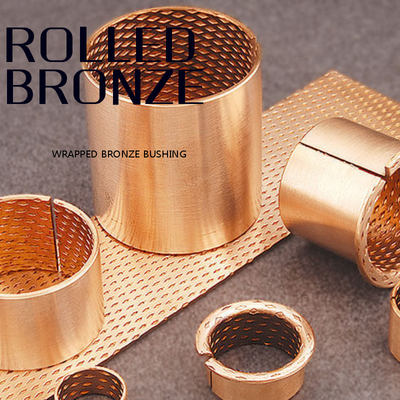

Bronz rulman, özel bir formüle sahip yüksek yoğunluklu bakır alaşımlı bir şeritten yapılmıştır.Yüzey kullanıcının gereksinimlerine göre bir elmas veya yarı küresel yağ deliği ve yağ oluk ile yuvarlanabilir. Bu avantajları vardırYüksek yoğunluk, büyük taşıma kapasitesi, iyi aşınma direnci, uzun kullanım ömrü, vb., geleneksel dökme bakır kolunun yerini alabilir.Mekanik hacmi azaltmak ve maliyeti azaltmakYükseltme makinelerinde, inşaat makinelerinde, araba traktörü şasilerinde, araç makineleri endüstrisinde ve madencilik makinelerinde yaygın olarak kullanılmaktadır, ancak aynı zamanda rulman çalısı, flanged çalısı,itme sıkıştırması, ve top kavanozu, ve diğer şekiller.
Standart boyutlarda bulunan rulman formları
Silindir şeklindeki çalılar
Sipariş üzerine yapılmış rulman şekilleri: standart olmayan boyutlara sahip silindirli çalılar, flangeli çalılar, sürgülü plakalar, özel rulman tasarımları
Mekanik taşıma ve kaldırma ekipmanları, hidrolik silindirler, pnevmatik ekipmanlar, tıbbi ekipmanlar, tekstil makineleri, tarım ekipmanları vb.
Bronz rulmanlar ve bronz koltuk kabukları,CuSn8yağlandırma içeği ile
Fırça kimliği 90mm, OD 95mm, L= 80mm, Flanşın OD - 110mm, tip F, DIN 1494 (CuSn8P)
CuSn8 ile
bileşik
Sn % 8
P < 0,05 %
Dinlen.
|
Çalışma performansı |
|
|
Kuru |
Yoksul |
|
Yağ ile yağlanmış |
- İyi. |
|
Yağ yağlanmış |
- İyi. |
|
Suyla yağlanmış |
Yoksul |
|
Süreç sıvısı yağlanmış |
Yoksul |
|
Standart Gündüz |
Aşırı boyut |
Konut sıkıcı |
Kimlik Boyutu |
|
|---|---|---|---|---|
| 10 ~ 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0 oldu.016 - 0 oldu.043 |
| 18 ~ 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0 oldu.020 - 0 oldu.020 |
| 30 ~ 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0 oldu.025 - 0 oldu.064 |
| 50 ~ 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0 oldu.030 - 0 oldu.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0 oldu.036 - 0 oldu.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0 oldu.043 - 0 oldu.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0 oldu.050 - 0 oldu.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0 oldu.056 - 0 oldu.137 |
| Teknik veriler | |
|---|---|
| Malzeme: | 91.3% Sn 8.5% P 0.2% |
| Standart: | Cu Sn8. DIN 17662. CW453K |
| Kaydırıcı katman (kalınlığı): | Eşcinsel |
| Çekim gücü Rm: | 450N/mm2 |
| Üretim gücü Rp 0.2: | 250N/mm2 |
| % A10'daki uzantı: | 0.4 |
| Sertlik: | 90-120 HB |
| Sürtünme katsayısı: | 0.08-0.25μ |
| Isı iletkenliği: | 60W/m·K |
| sıcaklık aralığı: | -100°C/200°C |
| Maks. yük statik: | 120 N/mm2 |
| Maks. yük, dinamik: | 40 N/mm2 |
| En fazla kayma hızı (w.lubr): | 2.5 m/s |
| Pv değeri, Mpa x m/s, kont / int: | 2.8 |
| Karşı malzeme | |
| Tavsiye edilen şaft sertliği: | >210HB |
| Çubuk yüzeyinin kabalığı (Ra) | 1.6 |
| Tavsiye edilen tolerans: | e7-f7 |
| Ev: | H7 |
| Kimlik. | Aşırı doz. | f 1 | f 2 | L 0 - 0 oldu.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | +0.043 0 |
16 | +0.065 +0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | +0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | +0.052 | 27 | +0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | +0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | +0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | +0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | +0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | +0.074 | 70 | +0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | +0.120 +0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
