| Marka Adı: | VIIPLUS |
| Model Numarası: | baskı rondelası |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | 8000000 Adet / Adet bir hafta |

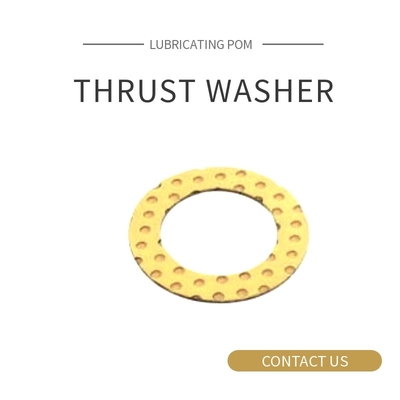

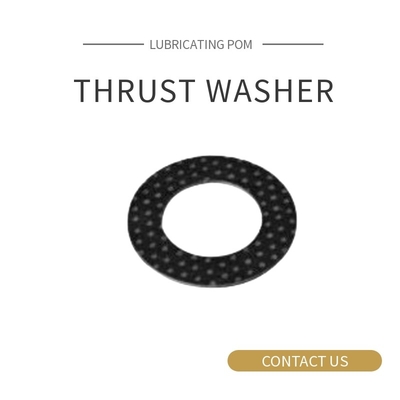

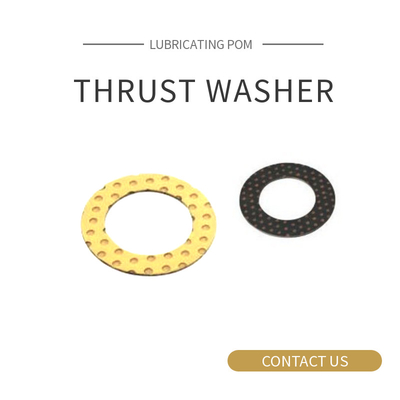

MOS2 itme rondelası, itme taşıma sistemlerinde önemli bir rol oynayan hassas bir şekilde tasarlanmış bir bileşendir. MOS2 (molibden disülfür) ve diğer yüksek kaliteli malzemelerin bir kombinasyonundan yapılmış, olağanüstü aşınma direnci ve sürtünme azaltıcı özellikler sunar.
POM (polioksimetilen) genellikle itme yıkayıcısı için bir baz malzemesi olarak kullanılır, bu da mükemmel mekanik özellikler ve stabilite sağlar. Düşük karbonlu çelik takviyesi, yıkayıcının yapısal bütünlüğünü ve dayanıklılığını daha da artırır.
Eşsiz bileşimi ile polimer itme rondelası, pürüzsüz ve verimli çalışmayı sürdürürken yüksek yüklere ve sıcaklıklara dayanabilir. Bu, ağır makineler ve ekipmanlar da dahil olmak üzere çok çeşitli endüstriyel uygulamalar için uygun bir seçim haline getirir.
İtme yatağı yıkayıcısı, itme yatağı düzeneğinin bir parçası olarak, yükleri eşit olarak dağıtarak ve sürtünmeyi azaltarak güvenilir ve kararlı bir performans sağlar. Hassas uyum tasarımı, yatak sisteminde güvenli ve uzun süreli bir uyum sağlar.
Özetle, POM, düşük karbonlu çelik ve polimer malzemeler kombinasyonu ile MOS2 itme yıkayıcısı, itme taşıma sistemleri için yüksek performanslı bir çözüm sunar. Düzgün ve verimli çalışma, azaltılmış aşınma ve sürtünme ve artan dayanıklılık sağlar, bu da onu endüstriyel uygulamalar için güvenilir bir seçimdir.
Siparişte Yatak Formları: ISO 4379'a göre bronz alaşımlı silindirik çalılar, ISO'ya göre özel parçalar, DIN veya Müşteri Tasarımı, Özel Alaşım Yıkayıcı: Sınır Yağlama İtme Yasal Contası
İtme Yıkayıcı Kategorisi: Yağsız Kendinden Yağlanmış Yataklar
İtme Yıkayıcı Modeli: SF-2WC
Maddi organizasyon
1. Modifiye edilmiş polormaldehit (POM) ve kurşun karışımı, anlık petrol sıkıntısı durumunda bile yüksek aşınma direncine ve düşük sürtünme katsayısına sahiptir. Yatak yüzeyi düzenli olarak yağ depolama çukurunun spiral açısı ile düzenlenmiştir, montaj, gres ile kaplanmalıdır.
2. 0.2-0.3mm'lik bakır toz tabakası iyi yatak kapasitesine ve aşınma direncine sahiptir ve iyi termal iletkenlik, yatağın çalışması sırasında üretilen ısıyı aktarabilir. Kompozit malzeme, bakır toz topunun boşluğuna nüfuz edebilir ve bağlanma mukavemetini iyileştirebilir.
3. Düşük karbon çelik 0.4 ~ 2.2, rulmanın taşıma kapasitesini ve ısı transfer fonksiyonunu iyileştirin.
4. Bakır/kalay elektrokaplama, bakır kaplama 0.008mm, kalay kaplaması 0.05mm, böylece yatak iyi bir korozyon direnç fonksiyonuna sahiptir.
| DI (mm) | Yap (mm) | ST (mm) | DD (mm) | DP (mm) | Ha Max. (mm) | Ha min. (mm) | |
| WC08DX | 10 | 20 | 1.58 | 1.2 | 0.95 | ||
| WC10DX | 12 | 24 | 1.58 | 1.75 | 18 | 1.2 | 0.95 |
| WC12DX | 14 | 26 | 1.58 | 2.25 | 20 | 1.2 | 0.95 |
| WC14DX | 16 | 30 | 1.58 | 2.25 | 22 | 1.2 | 0.95 |
| WC16DX | 18 | 32 | 1.58 | 2.25 | 25 | 1.2 | 0.95 |
| WC18DX | 20 | 36 | 1.58 | 3.25 | 28 | 1.2 | 0.95 |
| WC20DX | 22 | 38 | 1.58 | 3.25 | 30 | 1.2 | 0.95 |
| WC22DX | 24 | 42 | 1.58 | 3.25 | 33 | 1.2 | 0.95 |
| WC24DX | 26 | 44 | 1.58 | 3.25 | 35 | 1.2 | 0.95 |
| WC25DX | 28 | 48 | 1.58 | 4.25 | 38 | 1.2 | 0.95 |
| WC30DX | 32 | 54 | 1.58 | 4.25 | 43 | 1.2 | 0.95 |
| WC35DX | 38 | 62 | 1.58 | 4.25 | 50 | 1.2 | 0.95 |
| WC40DX | 42 | 66 | 1.58 | 4.25 | 54 | 1.2 | 0.95 |
| WC45DX | 48 | 74 | 2.6 | 4.25 | 61 | 1.7 | 1.45 |
| WC50DX | 52 | 78 | 2.6 | 4.25 | 65 | 1.7 | 1.45 |
Özellikle dönen hareket, ağır yük ve düşük hız altında sallanan hareketin yanı sıra genellikle yük altında açılan ve kapatılan ancak sıvı yağlama oluşturması kolay olmayan parçalar için uygundur. Sınır yağlama koşulu altında, yakıt ikmali ve bakım olmadan uzun süre kullanılabilir ve süreçte yakıt ikmali rulmanın hizmet ömrünü uzatabilir. Yüzeydeki plastik tabaka, burç oluştuğunda belirli bir miktarda marj bırakabilir ve daha iyi bir montaj boyutu elde etmek için deliğe basıldıktan sonra kendi kendine işlenebilir.
Şu anda, esas olarak metalurjik makineler, madencilik makineleri, su koruma makineleri, otomobil şasi, inşaat makineleri, tarım makineleri, çelik yuvarlanma makineleri vb.
SF-2WC Conta Serisi Standart Boyut
|
şaft boyutu |
itme yıkama boyutu |
itme yıkama boyutu |
Kurulum boyutları |
||||||
|
D +0.25 |
D -0.25 |
T -0.05 |
M ± 0.125 |
|
T ± 0.20 |
D1+0.12 |
|||
|
8 |
SF-2WC 10 |
10 |
20 |
1.5 |
15 |
1.5 |
1.0 |
20 |
|
|
10 |
SF-2WC 12 |
12 |
24 |
18 |
24 |
||||
|
12 |
SF-2WC 14 |
14 |
26 |
20 |
2.0 |
26 |
|||
|
14 |
SF-2WC 16 |
16 |
30 |
23 |
30 |
||||
|
16 |
SF-2WC 18 |
18 |
32 |
2.0 |
25 |
32 |
|||
|
18 |
SF-2WC 20 |
20 |
36 |
28 |
3.0 |
36 |
|||
|
20 |
SF-2WC 22 |
22 |
38 |
30 |
38 |
||||
|
22 |
SF-2WC 24 |
24 |
42 |
33 |
42 |
||||
|
24 |
SF-2WC 26 |
26 |
44 |
35 |
44 |
||||
|
26 |
SF-2WC 28 |
28 |
48 |
38 |
4.0 |
48 |
|||
|
30 |
SF-2WC 32 |
32 |
54 |
43 |
54 |
||||
|
36 |
SF-2WC 38 |
38 |
62 |
50 |
62 |
||||
|
40 |
SF-2WC 42 |
42 |
66 |
54 |
66 |
||||
|
46 |
SF-2WC 48 |
48 |
74 |
61 |
1.5 |
74 |
|||
|
50 |
SF-2WC 52 |
52 |
78 |
65 |
78 |
||||
|
60 |
SF-2WC 62 |
62 |
90 |
76 |
90 |
||||
1. Modifiye edilmiş polormaldehit (POM) ve kurşun karışımı, anlık petrol sıkıntısı durumunda bile yüksek aşınma direncine ve düşük sürtünme katsayısına sahiptir. Yatak yüzeyi düzenli olarak yağ depolama çukurunun spiral açısı ile düzenlenmiştir, montaj, gres ile kaplanmalıdır.
2. 0.2-0.3mm'lik bakır toz tabakası iyi yatak kapasitesine ve aşınma direncine sahiptir ve iyi termal iletkenlik, yatağın çalışması sırasında üretilen ısıyı aktarabilir. Kompozit malzeme, bakır toz topunun boşluğuna nüfuz edebilir ve bağlanma mukavemetini iyileştirebilir.
3. Düşük karbon çelik 0.4 ~ 2.2, rulmanın taşıma kapasitesini ve ısı transfer fonksiyonunu iyileştirin.
4. Bakır/kalay elektrokaplama, bakır kaplama 0.008mm, kalay kaplaması 0.05mm, böylece yatak iyi bir korozyon direnç fonksiyonuna sahiptir.

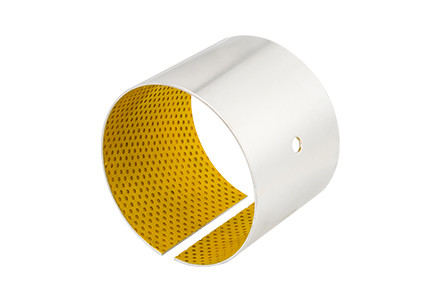

Kompozit Yatak: Sınır yağlanmış rulman, ortada sinterlenmiş küresel bronz toz ile yüksek kaliteli düşük karbonlu çelik plakadan yapılmıştır, yüzey haddeleme modifiye poliambroz (POM) ve yağ depolama çukuru ile yapılır. İyi yatak kapasitesi, iyi aşınma direnci. Normal sıcaklık koşulları ve düşük hızlı ağır yükleme yerleri için uygundur, geleneksel bakır manşonun yerini alır, hem maliyeti azaltır hem de servis ömrünü uzatın. Sınır yağlama durumunda, yağlama bakımı olmadan uzun süre, ancak üst üste bindiricide yağlama, yatak hizmetini ömrünü daha uzun hale getirir. Yüzey plastiği, işlendiğinde ve kalıplandığında belirli bir miktarda marj tutabilir ve daha iyi bir montaj boyutu elde etmek için monte edildikten ve koltuk deliğine bastırıldıktan sonra işlenebilir.
Otomobil şasi, dövme ve presleme makinesi, metalurji ve madencilik makineleri, mühendislik makineleri, su ve elektrik, çelik haddeleme endüstrisi ve diğer alanlarda yaygın olarak kullanılmaktadır. Ürün yüzeyi kurşun içermez, kullanım alanı çevre koruma talebi alanına sahip olabilir.
Maksimum yatak basıncı (statik): 250 N/mm2
Maksimum yatak basıncı (dinamik): 140n/mm 2
Sürtünme katsayısı (gres yağlaması): 0.05 ~ 0.25
Maksimum kayma hızı (gres yağlama): 2,5m/s
Maksimum PV değeri (gres yağlaması): 2.8n/mm2. M/S
Çalışma sıcaklığı: -40 ℃ ~+130 ℃
DX0606, DX0608, DX0610, DX0806, DX0808, DX0810, DX1010, DX1210, DX1212, DX1212, DX1212, DX1220, DX1415, DX1415, DX1415, DX1415, DX1415, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX14, DX1415 DX1425, DX1510, DX1512, DX1515, DX1520, DX1625, DX1610, DX1710, DX1712, DX1720, DX1810, DX1812, DX1815, DX1820, DX1825, DX2012, DX2015, DX2020, DX2025, DX2030, DX2210, DX2212, DX 2215, DX2220, DX2225, DX2230, DX2415, DX 2420, DX 2425, DX 2512, DX 2515, DX 2525, DX 2525, DX 2525, DX 2525, DX 2525, DX 2525, DX 2525, DX 2525, DX 2525, DX, DX 2525, 2840, DX 3012, DX 3015, DX 3025, DX 3030, DX 3030, DX 3040, DX 3220, DX 3230, DX 3240, DX 3512, DX 3515, DX 3525, DX 3540, DX 3550, DX 3540, DX 3550, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 3830, DX 4040, DX 4050, DX 4520, DX 4525, DX 4540, DX 4550, DX 5020, DX 5030, DX 5040, DX 5050, DX 5060, DX 5530, DX 5540, DX 5560, DX 6060, DX 6060, DX 6040, DX 6040, DX 6040, DX 6040, DX 60, DX 6040 6540, DX 7040, DX 7060, DX 7060, DX 7060, DX 7080, DX 7530, DX 7540, DX 7550, DX 7580, DX 7570, DX 7580, DX 8040, DX 8060, DX 80100, DX 8060, DX 80, DX 8060, DX 80, DX 8060, DX 80, DX 8060, DX 80, DX 8060, DX 80, DX 8060, DX 80, DX 8060, DX 80, DX 8060, dx 80, dx 8060, dx 80, dx 8060, dx 80, dx 8060, dx 80, dx 8060, dx 80, dx DX 8580, DX 85100, DX9040, DX 9050, DX 9060, DX 9080, DX 90100
Viiplus, Çin'deki kendi kendini yağlama, kayar yatak, kompozit yatak, yağsız yatak, kuru yatak ve bakımsız yatak üretme konusunda uzmanlaşmış sağlam işletmelerden biridir. Ürünlerin kalitesi ve performansı yabancı meslektaşlarının seviyesine ulaşmıştır.
Uygulama alanı
Malzeme özellikleri ve performansın kombinasyonu nedeniyle, kompozit yıkama burçları, ortak kendini yağlama yataklarından daha yaygın olarak kullanılmış ve teşvik edilmiştir. İnce duvar yapısı, küçük boyut, hafif, kompozit burçları kullanımı kolay hale getirir. Aşınmaya dirençli tabaka karışımının malzeme özelliklerine dayanarak, POM ürünleri ortadan kaldırılması zor ve yağlanması zor, yağsız ve düşük yağ uygulamaları için uygundur. Kullanım sırasında karışım, taşlama şaftını şaft ısırmasından korumak için bir transfer filmi oluşturur. Karışım, mükemmel aşınma direncine ve düşük sürtünme katsayısının yanı sıra, geniş bir temas yüzeyine stres dağıtabilen, böylece kayar yatak ürünlerinin taşıma kapasitesini iyileştirebilen uygun miktarda elastoplastisiteye sahiptir (bkz. Bu nedenle, kayar yatak ürünleri dönme, sallanma, eksenel kayma ve diğer durumlar için uygundur.
Tarım Makineleri ve Gıda Makineleri
Traktörler, birleştirme biçerdöver, baling makinelerini (saman, saman vb.); Baling pres, et işleme ekipmanı, patates hasatçısı, sprey makinesi, tahıl kurutma makinesi, ekim ekipmanı, demleme ekipmanı vb.
Araba endüstrisi
Endüstrinin tipik uygulamasında şunları içerir: gaz kelebeği, fren ve debriyaj pedalı, ayna ayar mekanizması, silecekler, pencere kaldırma mekanizması, tavan ışığı organizasyonu, joystick, emniyet kemeri germe mekanizması, koltuk ayar mekanizması, şok emicisi, motor, süspansiyon, karbüratör, kapı menteşesi, tabakalı, başlıklı, çubuk, vb.
Ev aletleri, ticari aletler, hastane ekipmanları
Klima, elektrikli süpürge, bulaşık makinesi, dikiş makinesi, çamaşır makinesi, buzdolabı, fotokopi, yazıcı, tarayıcı, posta işleme sistemi, harf sıralama cihazı, diş ekipmanı, röntgen ekipmanı, ameliyat masası vb.
Hidrolik endüstrisi
Dişli pompası, su pompası, piston pompası, bilyalı valf, kelebek valfi, karıştırma valfi, kontrol vanası, pistonlu hava kompresörü, hidrolik fren, santrifüj kompresör, hidrolik silindir vb.
İnşaat Makineleri, Makine Endüstrisi
Ekskavatörler, hidrolik asansörler, beton mikserler, çatal kaldırma kamyonları, hidrolik silindirler, kayış germe cihazları, vinçler, harç kamyonları, palet çatal kaldırma kamyonları, pnömatik asansörler, buldozerler, merdivenler, pedister geçitleri, ağır römorklar, sıvı infüzyon ekipmanı, yan yükleyiciler, vb.
Diğer uygulamalar
Bisikletler, motosikletler, aletler, eğirme makineleri, pistonlu testereler, kesme makineleri, tekstil makineleri, dokuma makineleri, düğme makineleri, ambalaj sistemleri, çivileme makineleri ekipmanları, cam üretim ekipmanları vb.
