| Marka Adı: | viiplus wrapped bronze bushings |
| Model Numarası: | Sarılı Bronz Burçlar |
| Moq: | görüşmek |
| fiyat: | negotiate |
| Tedarik Yeteneği: | Delikli Bronz Yatak ， Düz Bronz Sarılı Rulmanlar |

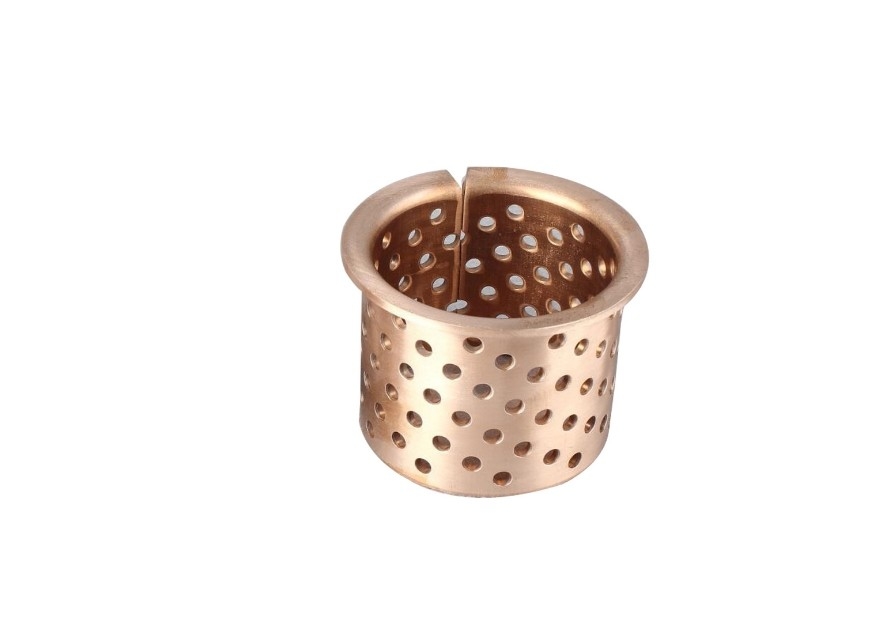

CuSn8 Sargılı Bronz Rulmanlar ve Bronz Düz Rulmanlar CuSn6.5P0.1, endüstriyel sektörde hem yüksek performans hem de çok çeşitli uygulamalarda dayanıklılık sunan, oldukça saygın bileşenlerdir.
CuSn8 Sargılı Bronz Rulmanlar, yüksek mukavemetleri ve aşınma dirençleriyle bilinir ve bu da onları yüksek yük ve yüksek hızlı operasyonlar için uygun hale getirir. Sargı tasarımı, ek destek ve stabilite sağlayarak güvenli bir uyum sağlar ve beklenmedik hareketleri önler. Bu rulmanlar, hassasiyet ve güvenilirliğin kritik olduğu motorlar, pompalar ve diğer dönen düzeneklerde kullanım için idealdir.
Öte yandan, Bronz Düz Rulmanlar CuSn6.5P0.1, CuSn6.5P0.1 bronz bileşimleri sayesinde pürüzsüz ve verimli bir kayma yüzeyi sunar. Bu malzeme, mükemmel korozyon direnci ve kendi kendini yağlama özellikleri ile bilinir, düzenli yağlama ve bakım ihtiyacını azaltır. Bu rulmanlar, ağır yükleri kaldırabildikleri ve uzun süre sorunsuz çalışabildikleri çeşitli endüstriyel ekipmanlarda kullanım için uygundur.
Hem CuSn8 Sargılı Bronz Rulmanlar hem de Bronz Düz Rulmanlar CuSn6.5P0.1, sıkı bir uyum ve optimum performans sağlamak için hassas bir şekilde üretilmiştir. Endüstriyel ortamların zorluklarına dayanacak şekilde tasarlanmış olup, güvenilir çalışma ve uzun hizmet ömrü sağlar.
Özetle, CuSn8 Sargılı Bronz Rulmanlar ve Bronz Düz Rulmanlar CuSn6.5P0.1, endüstriyel uygulamalarda olağanüstü dayanıklılık ve güvenilirlik sunan yüksek performanslı bileşenlerdir. İster motorlar, ister pompalar veya diğer dönen düzenekler için rulmanlara ihtiyacınız olsun, bu bronz rulmanlar gereksinimlerinizi karşılayacaktır.
kendi kendini yağlayan rulman çözümleri
Yüksek kaliteli düz rulman, sargılı bronz rulman ürünleri sağlayın
Bu katalog listesinde görüntülenen standart ürünlerin yanı sıra, standart olmayan ürünler de tedarik edebilir veya müşteri tasarımına göre geliştirebiliriz.

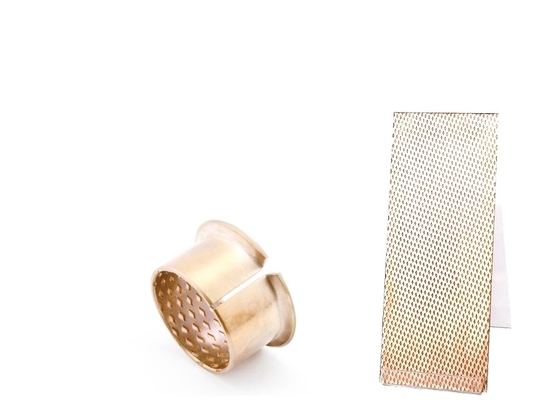

Sargılı bronz düz rulman, özel formüllü yüksek yoğunluklu bakır alaşımlı şeritten yapılmıştır. Yüzey, kullanıcının istediği gibi elmas veya yarım küre şeklinde yuvarlanabilir. Aşağıdaki avantajlara sahiptir: yüksek yoğunluk, büyük taşıma kapasitesi, iyi aşınma direnci ve uzun hizmet ömrü, vb., geleneksel döküm bakır manşonun yerini alabilir, mekanik hacmi azaltabilir ve maliyeti düşürebilir.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | kalan |
Bakır ve alaşımının mukavemeti, korozyon direnci, aşınma direnci ve diğer performansı veya bazı özel uygulama gereksinimlerini karşılamak için, mevcut CuSn8 bileşenleri temelinde beş valanslı, altı valanslı ve diğer bileşenler ekleyerek, malzeme elde etmek içinyüksek elastikiyet, yüksek aşınma direnci, yüksek korozyon direnci, serbest kesim ve diğer farklı işlevler.
| Performans göstergeleri | Veri | |
| Maksimum yük | Statik yük | 120N/mm² |
| Dinamik yük | 40N/mm² | |
| Maksimum doğrusal hız | 2.5m/s | |
| Yüksek PV değeri | 2.8N/mm²・m/s | |
| Sürtünme katsayısı | 0.08~0.25 | |
| Kullanım sıcaklığı | -100℃~+200℃ | |
| Isıl iletkenlik katsayısı | 60W/m・K | |
| Isıl genleşme katsayısı | 15×-6/K | |
Eşkenar dörtgen yağ oluğu, sargılı bronz düz rulman, oluk belirli bir derinliğe sahip olduğundan, belirli bir yağ depolama yeteneğine sahiptir, kapalı kullanım alanında, çok iyi bir kendi kendini yağlama etkisi oynayabilir, yağ ve gres, sargılı bronz düz rulman manşonunda uzun süre depolanabilir.
Sargılı bronz düz rulmanlar ISO 3547'ye atıfta bulunur, daha fazla teknik gereksinim için buraya tıklayabilirsiniz ISO 3547 bölüm .pdf

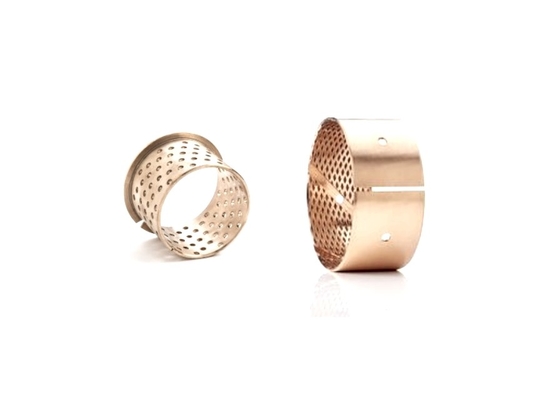

Bu nedenle, yuvarlak delik veya elmas yağ oluğu tipi, flanş yapısı veya düz namlu yapısı gibi sargılı bronz düz rulman yağ yuvası deliklerinin türlerini bizden özelleştirebilirsiniz ve daha özel malzemeler. Örneğin, tıbbi tedavi, gıda ve diğer makineler için uygun, çevre dostu ve kurşunsuz olan bizden cusn6.5p0.1 malzemesini özelleştirebilirsiniz.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daha fazla CuSn8 bronz rulman bilgisi için buraya tıklayın Wrapped Bronze Bushings.pdf
Standart Çap. |
Dış Çap Boyutu |
Yuva Çapı |
İç Çap Boyutu |
Eşleşen Mil Çapı |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
Kaldırma makinelerinde, inşaat makinelerinde, otomobil traktör şaselerinde, takım tezgahı endüstrisinde ve madencilik makinelerinde kullanılmayı seçebilirsiniz, ancak aynı zamanda rulman burcu, flanşlı burç, itme contası ve bilyeli kase ve diğer formlarda da yapılabilir.
