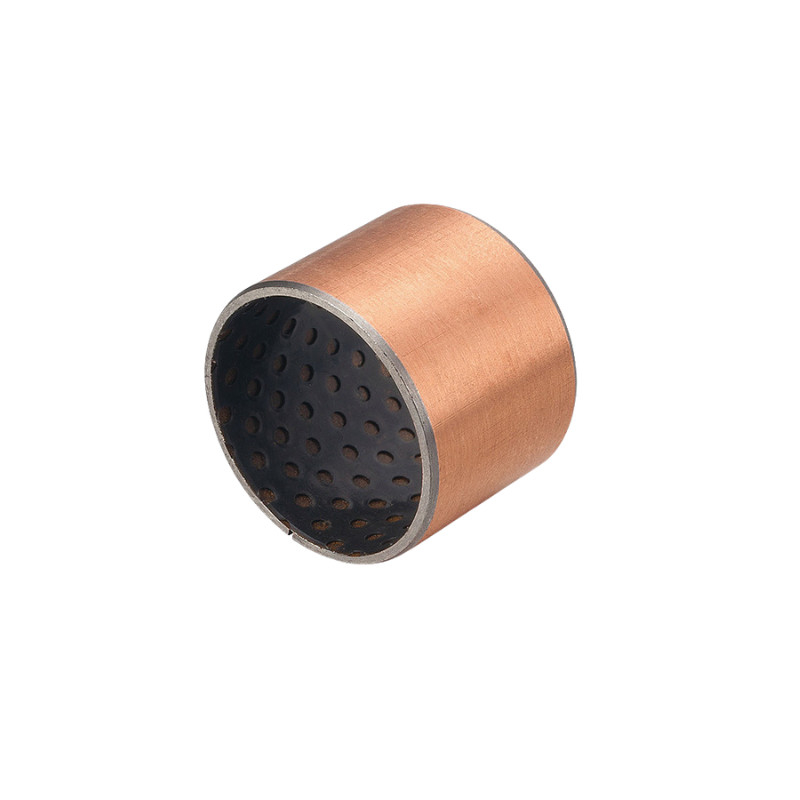

Yağsız örgülenmiş bileşik kendi kendine yağlanmış rulman, kabuk, çelik destekli, özellikle dış yağlama gereksinimine gerek kalmadan çalışmak için tasarlanmış bir rulman türüdür.Döşelenmiş kompozit malzemeden oluşur., esas olarak (polytetrafluoroethylene), kendi kendine yağlayan ve aşırı sıcaklıklara ve basınçlara dayanabilen çelik desteği yapısal destek ve dayanıklılık sağlar,Kompozit malzeme, pürüzsüzlüğü sağlarken, sürtünmeden çalışmak.

Bu tür rulmanlar, yüksek sıcaklık veya vakum ortamları gibi yağlanmanın zor veya imkansız olduğu uygulamalarda yaygın olarak kullanılır.Kompozitin kendi kendine yağlanma özellikleri, düzenli bakım veya yağlayıcıların değiştirilmesi gerekmeden etkili bir şekilde çalışmasını sağlar.

Taşınmanın örülmüş kompozit yapısı da dayanıklılığına ve aşınmaya dayanıklılığına katkıda bulunur.hem basınç hem de germe kuvvetlerine dayanabilen esnek bir malzemeBu, bantların ağır yüklere ve sık hareketlere dayanabilmesini gerektiren uygulamalar için mükemmel bir seçim haline getirir.

Genel olarak, yağsız örülmüş bileşik kendi kendine yağlanan rulmanlar, kabuklar ve çelik destekli ürünler güvenilir, verimli,ve aşırı ortamlarda yüksek performans gerektiren uygulamalar için uygun maliyetli çözümler.

Değer Çerezli Çelik Döşeli Bronz ve Bakır Çerezli Çelik 316

Çelik Desteklenmiş KabukYüksek performanslı çelik güçlendirilmiş kabuklar, çevre koruması çelik substrat, merkezi bronz tozu,Dört etilen () ve yeşil polimerik malzemenin karışımını yuvarlayan sinterlenmiş küresel yüzeyÜrün kurşunsuz çevre korumasıdır, aşınmaya dayanıklılığı mükemmel, yüksek dayanıklılıkta bir plastik katmanı ve bakır katmanı,Yorgunluk direnci, çarpıma dirençli performans bir avantaj için iyi bir yol.

Bükülmeler Metrik (mm) İmparatorluk (inç) Boyutlar Bir teklif alın.
Toleranslar, çalışma açıklığı (Bushing verileri)
Çubuk ve koruma toleransları (Bush düzenlemelerinin tasarımı)

En yüksek yük basıncı: 180Mpa

Sürtünme faktörü: 0.03 ~ 0.20

Çalışma sıcaklık aralığı: -90 ° C ~ 180 ° C

Poly tetra fluoroetilen

Monomer olarak tetrafluoroetilenden yapılmış bir polimerdir. Beyaz mumlu, yarı saydam, iyi ısı ve soğuk direnci, -180 ~ 260 C'de uzun süre kullanılabilir.Bu malzemenin asit karşıtı özellikleri var., anti-alkali, anti- çeşitli organik çözücüler, hemen hemen tüm çözücülerde çözünmez. Aynı zamanda, yüksek sıcaklığa dayanıklılık özelliklerine sahiptir, sürtünme katsayısı çok düşüktür,Bu yüzden yağlama için kullanılabilir., ama aynı zamandaSu borusunun iç tabakasının temizlenmesi kolay;Toksik, insan kanserojenidir.

Mülkiyet		Tarih
Maksimum taşıma kapasitesiP	Statik yük	250N/mm2
	Dinamik yük	140N/mm2
En yüksek hat hızıV	Kuru sürtünme	2.5m/s
	Yağ yağlama	5m/s
Yüksek PV değeri	Kuru sürtünme	3.6N/mm2・m/s
	Yağ yağlama	50N/mm2・m/s
Sürtünme katsayısı μ	Kuru sürtünme	0.04 ~ 0.20
	Yağ yağlama	0.02 ~ 0.07
Sıcaklık kullanımı		-195°C+280°C
Isı iletkenlik katsayısı		42W/m·K
Termal genişleme katsayısı		11×10-6/K

Özellikleri

1.Yağlama veya yağlama koşullarında kullanılmak için uygun, yüksek taşıma kapasitesi, iyi aşınma direnci;

2.Dönüştürme, dönüştürme ve sallama ve diğer hareket biçimleri ve sık başlatma için uygundur,Aralıklı hareket veya ağır yük ve yağ filmi yağlama oluşturması kolay olmayan diğer durumlar;

3Yüksek yük, düşük hızda yağlanma koşulları, sabit düşük sürtünme katsayısı ve mükemmel aşınma direnci;

4.Sıkışma yüzey katmanı, işlemden sonra koltuk deliğine yerleştirilen ikincil işleme yapılabilir, uygunluğun doğruluğunu daha da artırabilir;

5Düzenli yağ bakımı süreci gibi sınırlı yağlama koşullarında uzun çalışma süresi, kullanım ömrünü uzatabilir;

6İnce duvarlı yapı için rulmanlar, hafif ağırlık, küçük bir hacmi kaplar, kompakt tasarım için uygundur;

7. İyi boyut sabitliği, yüksek mekanik dayanıklılık;

POM Kompozit Taşıma

DIN 1494/ISO 3547, Düşük bakım, DIN 1494/ISO 3547
Teknik ayrıntılar
Özel yük kapasitesi statik	≤ 250 [N/mm2]	Sıcaklık gerginliği	- 40 °C'den + 130 °C'ye kadar
Özel yük kapasitesi dinamik	≤ 140 [N/mm2]
Kaydırma hızı	≤ 2,5 [m/s]	PV değeri	2.8 [N/mm2 x m/s]
Sürtünme değeri	00,04 [μ] - 0,12 [μ]
Malzemeler
Destek malzemesi	Çelik, bakırla kaplanmış veya teneke kaplanmış	Ara katman	Sinterlenmiş bronz
Kaydırıcı katman	POM (MoS2) / yağlama cepleri
Tahammül ayrıntıları
Konut Ø	H7	Çapa toleransı	h8
Montaj sonrası iç-Ø'nin kabuğu	D aralığında
Şaktal malzeme
Çelik, sertleştirilmiş veya kalınlaştırılmamış
Yüzey kabalığı ≤ Ra 0.8
Mülkiyetler
Yağ veya yağ yağlama ile çalışır. Bu kaydırıcı malzeme için her türlü hareket uygundur. Kirle karşı iyi bir direnci vardır, çok dayanıklıdır ve yüksek yük kapasitesine sahiptir.
Uygulama Alanı
Kamyon vinçleri, tarım makineleri, hidrolik silindirler, inşaat makineleri, çit kapıları
Bakım
MoS2 kaygan tabakası ve yağlama cepleri ile düşük bakımlı bir rulman malzemesidir.Petrol veya yağla periyodik yağlama zorunludur..
Montaj tavsiyesi
Konut	Çamfer min. 1,5 mm x 15-45°, kolayca büste hizalama için
Şaktı	Çamfer 5 mm x 15°, şaftın kolayca yerleştirilmesi için
Buşın montajı için bir kuvvetli montaj mandrelini kullanmanızı öneririz.
Yapıştırma	Yapıştırıcı sürgülü yüzeye dokunmamalı!

Yapı

1POM kalınlığı 0,30 ~ 0,50 mm. Sadece küçük bir yağ miktarı sağlandığında bile yüksek aşınma direnci ve düşük sürtünme sağlar.Bu rulman yüzeyi rulmanın montajı sırasında yağla doldurulması gereken yuvarlak alçakların bir desenine sahiptir..
2Sinterlenmiş bronz toz kalınlığı 0.20-0.35mm.Bu temas katmanı katman için bir demir olarak hareket eder ve ısı toplama taşıma yüzeylerinden uzaklaştırır.
3. Düşük karbonlu çelik. Buşinglerin temelini oluşturan çelik arka, olağanüstü bir istikrar, yük taşıma ve ısı dağılım özellikleri sağlar.

Kendi kendine yağlayıcı yağ - kalıplama işleminin serbest rulman rulmanı

Yapı ve Kompozisyon

· Metal-polimer kompozit kabuk malzemesi
· Çelik Arka + Gözenekli Bronz Sinter + POM yağlama girintileri ile

Çalışma performansı
Kuru	Yoksul
Yağ ile yağlanmış	- İyi.
Yağ yağlanmış	Çok iyi.
Suyla yağlanmış	Yoksul
Süreç sıvısı yağlanmış	Yoksul

· Metal-polimer kompozit kabuk malzemesi
· Çelik Arka + Gözenekli Bronz Sinter +
POM, yağlama sıçramaları ile

Kullanılabilir

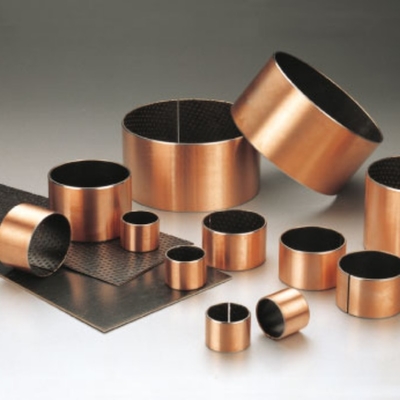

Standart boyutlarda bulunan rulman şekilleri
· silindir şeklindeki çalılar
· itme yıkayıcılar
· kaydırma plakaları
Sipariş üzerine yapılan metrik rulmanlar ve imparatorluk tulumları: özel boyutlardaki standart tulum şekilleri, yarı tulumlar, damgalama yoluyla elde edilen özel şekiller, konumlandırma çentikleri olan rulmanlar,Yağlama delikleri ve işlenmiş oluklar, özelleştirilmiş kabuğu tasarımları
