| Marka Adı: | viiplus Graphite self-lubricating bearings |
| Model Numarası: | Grafit kendinden yağlamalı rulmanlar |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | MoneyGram, Western Union, T / T |
| Tedarik Yeteneği: | bronz kovan burçları, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metalik Kendinden Yağlam |
Grafitli Kendinden Yağlamalı Bronz Burçlu Yataklarla Eşleşen Yatak Blokları, dönen bir mili desteklerken düzgün ve güvenilir dönme hareketi sağlamak üzere tasarlanmış mekanik bileşenlerdir. Bu yatak blokları, geleneksel yağlama yöntemlerine göre çeşitli avantajlar sunan grafitli kendinden yağlamalı bronz burçlarla özel olarak eşleştirilir.

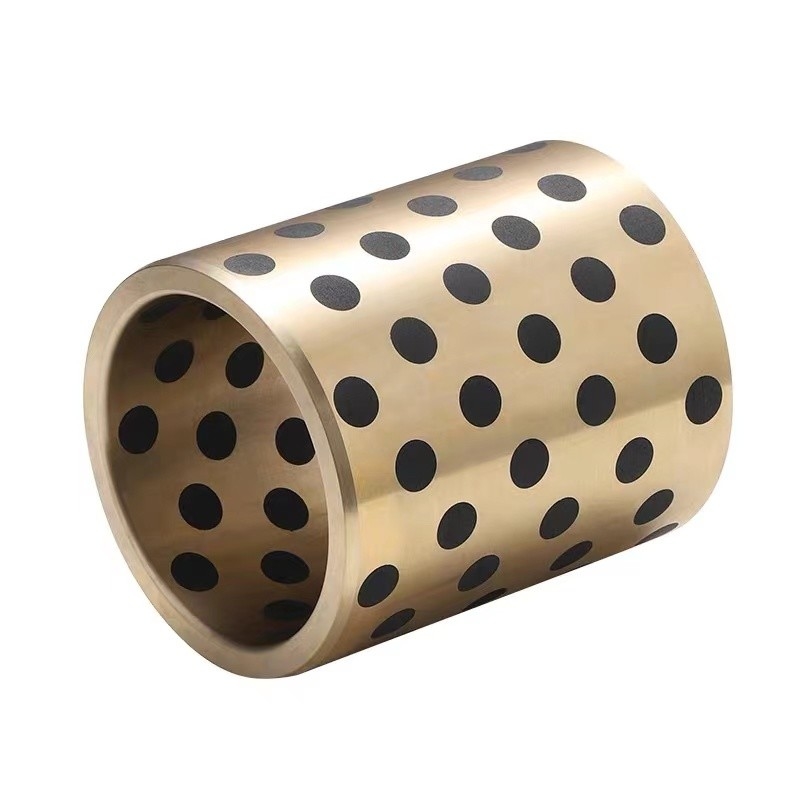

Grafitli kendinden yağlamalı bronz burçlar, malzemenin içine gömülü grafit parçacıkları içeren bir bronz alaşımından yapılır. Bu grafit parçacıkları doğal yağlayıcılar gibi davranarak dönen mil ile burç yüzeyi arasındaki sürtünmeyi ve aşınmayı azaltır. Bu, harici yağlama ihtiyacını ortadan kaldırarak yatak bloğu sistemini daha bakımsız ve güvenilir hale getirir.
Yatak bloğu yuvası tipik olarak dökme demir veya çelikten yapılır ve bronz burcu güvenli bir şekilde yerine monte etmek için tasarlanmıştır. Yuva ayrıca burç için koruma sağlayarak, yüzeye potansiyel olarak zarar verebilecek kir, kalıntı ve diğer kirleticilerden uzak tutar.
Yatak bloğu yuvası ve grafitli kendinden yağlamalı bronz burcun kombinasyonu, sağlam ve güvenilir bir yataklama sistemi oluşturur. Bu yatak blokları, makine, konveyörler, pompalar ve diğer dönen ekipmanlar dahil olmak üzere çok çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Özetle, grafitli kendinden yağlamalı bronz burçlarla eşleşen yatak blokları, dönen ekipmanlar için bakımsız ve güvenilir bir yataklama çözümü sunar. Bronz burca gömülü grafit parçacıkları, sürtünmeyi ve aşınmayı azaltan doğal yağlama sağlarken, yatak bloğu yuvası burcu güvenli bir şekilde monte eder ve korur.
| Ana Malzeme: | Özel Pirinç (yatak bloğu yatağı) |
| Kendinden yağlamalı: | Evet |
| Yağlayıcı: | Grafit |
| Yüzey Basıncı P: | 100 N/mm² |
| Kayma hızı v: | 30 m/dak |
| P*v-değeri: | 200 N/mm² x m/dak |
| Çalışma sıcaklığı: | -50°C / +200°C (maks. 300°C) |
| Sürtünme katsayısı: | 0,07 |
Grafit kendinden yağlamalı yatak, yüksek performanslı bakım gerektirmeyen yatak, grafit yatak manşonu yüksek aşınma direnci ve korozyon direncine sahiptir. Grafit çalışmasında üretilen grafit parçacıkları yatağı iyi yağlayabilir, ancak çevresel gereksinimleri olan çalışma ortamı için uygun değildir.
Tip:-Flanşlı
-Katı Bronz
-Kaynaklı Eklem
-Bölünmüş Eklem
-Sıkıştırma Kilidi
-Sinterlenmiş / Toz Metal
-Grafit Empregneli
| GCr15(GB/T18254-2016)=52100(ASTM/UNS)=100Cr6(DIN)Kimyasal bileşim kalitesi/% | ||||
| C | Si | Mn | Mo | Cr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) Kimyasal bileşim kalitesi/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 84.0-86.0 | 4.0-6.0 | ma'x 0.005 | max 0.3 | - | max 1 | max 4.0-6.0 | max 0.005 | max 0.05 | max 4.0-6.0 |
| CuZn25A16Fe3Mn3(GB/T 1176-1987)=G-CuZn25Al5(DIN)=C86300(ASTM) Kimyasal bileşim kalitesi/% | |||||||||
| Kimyasal bileşim kalitesi/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Çelik+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Çelik+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Çelik+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Aşağıdaki PDF, şirketimizdeki CuZn25A16Fe3Mn3 (C86300) ürün bilgilerini içermektedir. Farklı ürün türleri veya hammaddeler seçebilir veya grafitin boyutunu ve düzenlemesini özelleştirebilirsiniz. Genel olarak, şirketimiz ürünleri ISO 4379 standardına göre üretmektedir.
Graphite self-lubricating bearing.pdf
| mil | yuva | ID | OD | Duvar kalınlığı | Yağ deliği | L 0 -0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
