| Marka Adı: | VIIPLUS |
| Model Numarası: | yağsız 2000 burç |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |

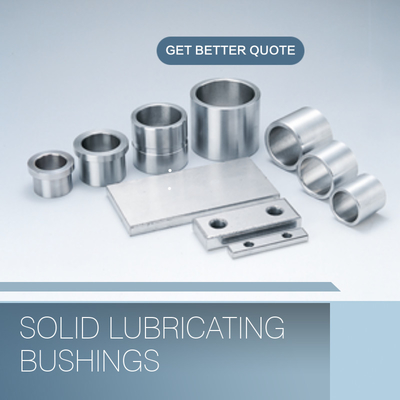

Dağıtılmış katı yağlayıcılı 2000 sinterlenmiş çok katmanlı yağsız burçlar, çok çeşitli endüstriyel uygulamalarda olağanüstü aşınma direnci ve dayanıklılık sağlamak üzere tasarlanmış yenilikçi bileşenlerdir. Bu burçlar, katı, gözenekli bir yapı oluşturmak için toz metal malzemelerin sıkıştırılması ve ısıtılmasını içeren bir sinterleme işlemi kullanılarak üretilir.
Bu burçların çok katmanlı tasarımı, yüksek yükler ve hızlarda üstün performans sağlar. Her katman, mukavemeti, sertliği ve yağlama özelliklerini optimize etmek için özenle hazırlanmıştır. Malzeme içindeki dağıtılmış katı yağlayıcı, düzenli yağlama veya yağlama ihtiyacı olmadan sorunsuz çalışma sağlar ve bakım gereksinimlerini önemli ölçüde azaltır.
Bu burçların sinterlenmiş yapısı ayrıca mükemmel ısı direnci ve korozyon direnci sağlayarak, zorlu ortamlarda bile güvenilir performans sağlar. Bu da onları pompalar, motorlar ve dişli kutuları dahil olmak üzere çeşitli makine ve ekipmanlarda kullanıma uygun hale getirir.
Dağıtılmış katı yağlayıcılı 2000 sinterlenmiş çok katmanlı yağsız burçlar, yüksek performanslı burçlar gerektiren endüstriyel uygulamalar için uygun maliyetli ve uzun ömürlü bir çözüm sunar. Eşsiz tasarımları ve malzeme özellikleri, sorunsuz ve verimli çalışma sağlayarak, arıza süresini azaltır ve makine ve ekipmanların ömrünü uzatır.
Bize Ulaşın
OILLES burç yatakları hakkında bir soru sormak veya bir katalog talep etmek için bugün iletişime geçin!
(Grafit Gömülü Düşük karbonlu Çelik)
Gerekli İ.D., D.D. ve Uzunluk ile Parça No.'yu belirtin. (örneğin) İ.D. 35 mm, D.D. 44 mm ve uzunluk 50 mm'dir.

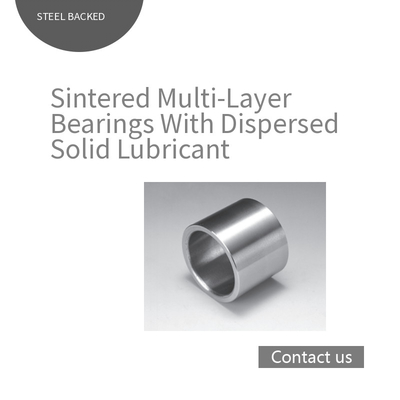

Oilles 2000 Burçlar (Yüksek Hassasiyet tipi)

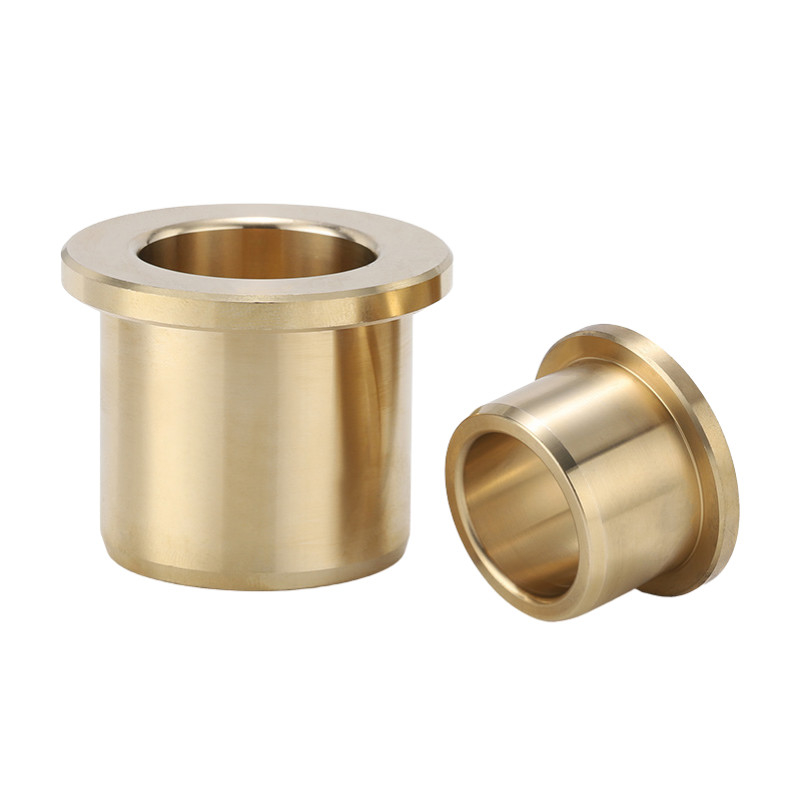

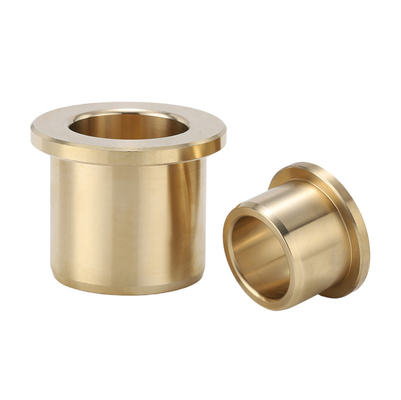

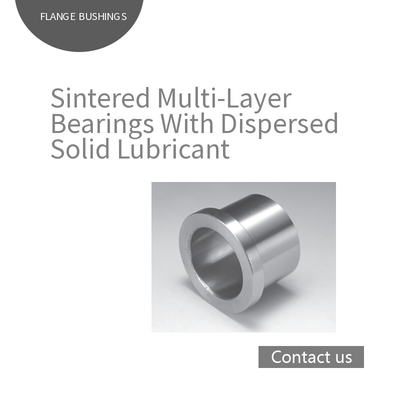

Oilles 2000 Flanşlı Burçlar (Yüksek Hassasiyet tipi)

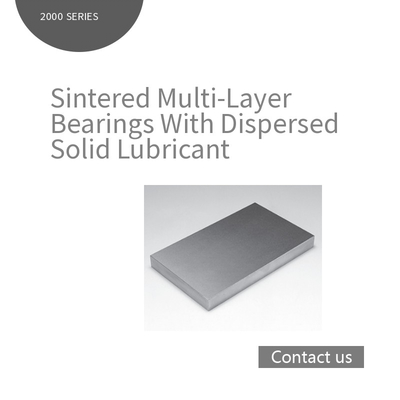

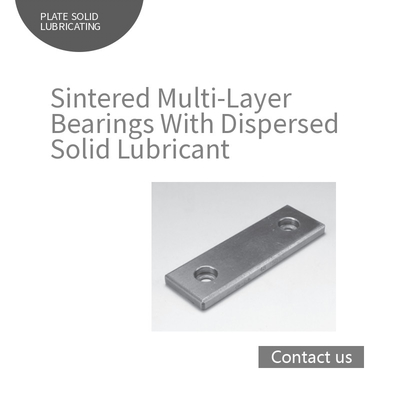

Oilles 2000 Aşınma Plakaları 5mm Kalınlık
Oilles 2000 Aşınma Plakaları 10mm Kalınlık
Oilles 2000 burç manşonu Sinterlenmiş Çok Katmanlı Rulmanlar burç manşonu özel sinterlenmiş malzemeden yapılmış kayar yüzeylerden ve çelik sırt metallerinden oluşur. Esas olarak grafitden yapılan katı yağlayıcı, sinterlenmiş ve yağ ile emprenye edilmiş sinterlenmiş tabakaya dağıtılır.
Kendinden yağlamalı , Bakım gerektirmeyen Burç manşonu
Oilles 2000 burç manşonu bir Sinterlenmiş Çok Katmanlı Rulmanlar burç manşonu kayar yüzeyi oluşturan özel bir sinterlenmiş malzemeden ve desteği oluşturan çelik malzemeden yapılmıştır.
Sinterlenmiş katmanlar, ana bileşeni grafit olan, eşit olarak dağılmış bir yağlayıcı katı içeren özel bir bakır-nikel alaşımından oluşur. Katı yağlayıcılar aşınma meydana geldiğinde Sinterlenmiş Çok Katmanlı Rulmanlar burç manşonu yüzeyine salınacaktır. Bu, çalışma sırasında daha düşük bir sürtünme katsayısı sağlar.
Ek olarak, bu sinterlenmiş katmanlar yağ ile emprenye edilmiştir. Kapsanan uygulamalar arasında otomotiv aletleri için aşınma plakaları, endüstriyel robotlar, plastik enjeksiyon kalıplama makineleri için aşınma plakaları ve bağlantı Sinterlenmiş Çok Katmanlı Rulmanlar burç manşonu, inşaat makineleri vb. bulunur.
· Dağıtılmış katı yağlayıcı, her yönde hareketlere izin verir ve küçük hareketler için üstün performans sunar.
· Yağlama gerektirmeden hizmet verilebilir.
· Üstün yük direnci, hız özellikleri ve aşınma direnci özelliklerine sahiptir.
· Ek işleme için çeşitli boyutlarda standart Oilles 2000 burç manşonu ürünleri ve plakaları mevcuttur.
| Yağlama koşulları | Kuru | Periyodik yağlama |
|---|---|---|
| Hizmet sıcaklık aralığı (℃) |
-40～+120 | -40～+120 |
| izin verilen maks. temas basıncı : P (N/mm2) |
24.5 | 49 |
| izin verilen maks. hız : V (m/s) |
0.50 | 1.00 |
| İzin verilen maks. PV değeri (N/mm2・m/s) |
1.63 | 2.45 |
Parantez içindeki değerler, Sinterlenmiş Çok Katmanlı Rulmanlar burç manşonu statik basınçlarıdır ve Sinterlenmiş Çok Katmanlı Rulmanlar hareket etmeyen veya çok yavaş hareket eden uygulamalardaki basınçlardır (≦ 0.0017 m / s).
| Yoğunluk | —— | g/cm3 | 6.3 |
|---|---|---|---|
| Sertlik | JIS K 7202-2 | HRM | 60-95 |
| Yağ emdirme oranı | —— | vol% | 12 |
· Yukarıda gösterilen değerler sinterlenmiş katman içindir.
· Yukarıda gösterilen değerler tipik değerlerdir, standart değerler değildir.
Bronz Burç 2000 malzemesi satın alınıp bitirilerek kullanılıyorsa, işlendikten sonra yağ emdirilmeli ve ardından muhafazaya monte edilmelidir. burç manşonu Sinterlenmiş Çok Katmanlı Rulmanlar uzun süre saklanırsa veya yıkanırsa, tekrar yağ emdirilmeli ve ardından muhafazaya monte edilmelidir. Yöntem için, sayfa 250'de gösterilen yağ emdirme yöntemi hakkındaki açıklamaya bakın. İşlenmiş burç manşonuSinterlenmiş Çok Katmanlı Rulmanlar yağ emdirme (ısıtma ile) devre dışı bırakılırsa, kullanmadan önce 24 saat veya daha fazla yağlama yağına batırın.
|
İ.D. |
D.D. |
Uzunluk |
|
sınıf 7 ila 8 |
sınıf 6 ila 7 |
sınıf 8 ila 9 |
| İ.D. | D.D. |
-0.1 Uzunluk L Toleransı -0.3 |
||||||||||
| φd | Tolerans | φD | Tolerans | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| İ.D. | D.D. |
Uzunluk L Toleransı 0 －0.3 |
|||||||||||
| φd | Tolerans | φD | Tolerans | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||
· Standart silindirik burçlar, flanşlı burçlar, baskı pulları ve çıtalar mevcuttur.
· Kurşunsuz tip de mevcuttur
· Tüm özel tasarımlar gerektiği gibi üretilir
Oilles 2000 burç manşonu, otomotiv kalıp aşınma plakası, endüstriyel robotlar, enjeksiyon aşınma plakası, enjeksiyon bağlantı çubuğu burçları, inşaat makineleri kendinden yağlamalı burç manşonu yatakları vb. gibi yağ verilmesinin zor olduğu, daha düşük sürtünme ve iyi aşınma direnci istenen yüksek yüklü mekanik parçalarda yaygın olarak kullanılmaktadır.
