| Marka Adı: | viiplus Self lubricating bronze sliding bearing |
| Model Numarası: | kendinden yağlamalı yatak |
| Moq: | görüşmek |
| fiyat: | negotiate |
| Ödeme Şartları: | L / C, T / T |
| Tedarik Yeteneği: | bronz kovan burçları, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metalik Kendinden Yağlam |

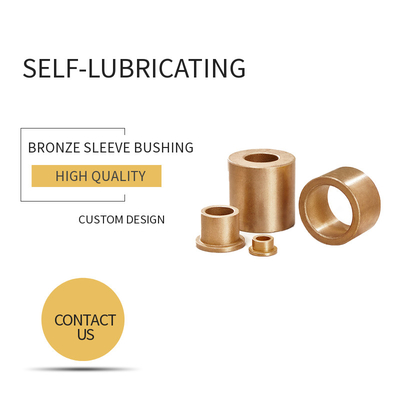

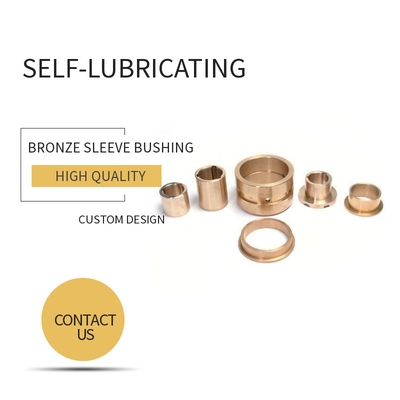

AMES Kendinden Yağlamalı Bronz Gleitlager (Kayar Rulmanlar), minimum bakım gereksinimleriyle sorunsuz ve güvenilir çalışma sağlamak üzere tasarlanmış yüksek performanslı rulmanlardır.Bu rulmanlar, harici yağlayıcılara ihtiyaç duymadan etkili bir şekilde çalışmalarına olanak tanıyan, kendi kendini yağlama özelliklerine sahip bronz alaşımdan yapılmıştır.
AMES Kendinden Yağlamalı Bronz Gleitlager'da kullanılan bronz alaşım, mükemmel aşınma direnci, sağlamlığı ve korozyon direnci nedeniyle seçilmiştir.Kendi kendini yağlama özellikleri, katı yağlayıcıların alaşım matrisine dahil edilmesiyle elde edilir.Bu yağlayıcılar yatak malzemesi boyunca eşit şekilde dağıtılır ve yatak ile eşleşme yüzeyi arasında sürekli bir yağlama filmi sağlar.
AMES Kendinden Yağlamalı Bronz Gleitlager'ın kendi kendini yağlayan yapısı, periyodik yeniden yağlama ihtiyacını ortadan kaldırarak bakım maliyetlerini ve arıza süresini önemli ölçüde azaltır.Rulmanlar aynı zamanda yüksek yüklere ve darbelere dayanacak şekilde tasarlanmış olup çeşitli endüstriyel uygulamalarda uzun vadeli güvenilirlik ve dayanıklılık sağlar.
AMES Kendinden Yağlamalı Bronz Gleitlager, yüksek sıcaklıklar, yüksek nem veya kimyasallara ve aşındırıcı maddelere maruz kalanlar da dahil olmak üzere çok çeşitli ortamlarda kullanıma uygundur.Bronz alaşımın korozyon direnci, rulmanların zorlu koşullarda bile performanslarını koruyabilmelerini sağlar.
Genel olarak AMES Kendinden Yağlamalı Bronz Gleitlager, sorunsuz ve bakım gerektirmeyen rulman çalışması gerektiren uygulamalar için uygun maliyetli ve güvenilir bir çözüm sunar.Kendiliğinden yağlama özellikleri, dayanıklılıkları ve korozyon dirençleri onları çeşitli endüstriyel uygulamalar için mükemmel bir seçim haline getirir.

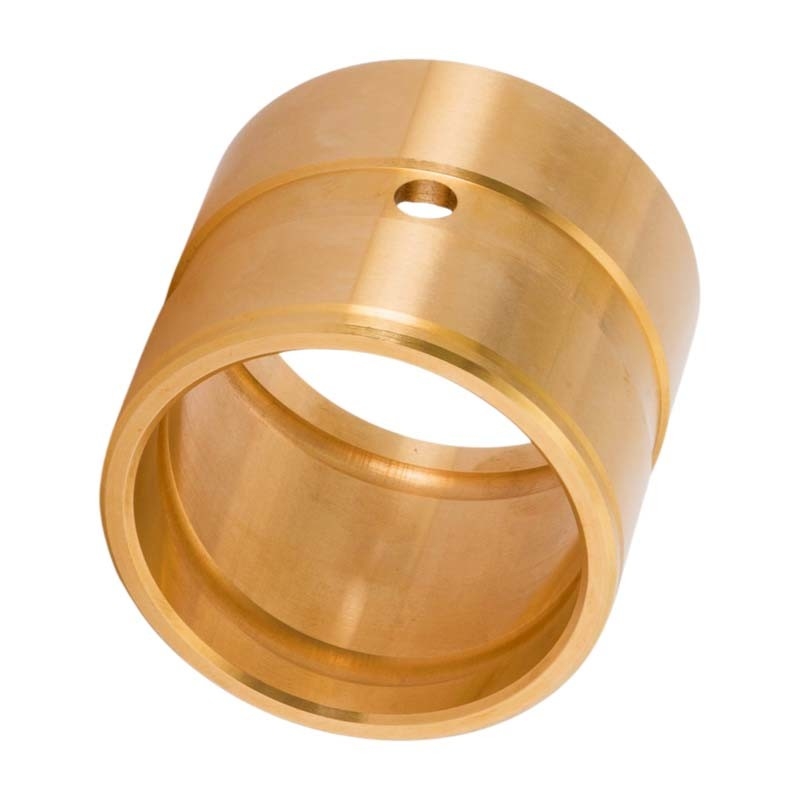

Bronz Burçlarımız C93200'den (SAE 660) işlenmiştir.
Döküm işlemini kullanarak bronz yatak ve daha sonra bakır bazlı bronz, bronz tozu, küresel yatağın dönüşü üzerine başka bir katman, böylece bir boşluk yüzeyinde oluşturulur ve yağlama yağı veya gres iyi bir yağ filmi oluşturabilir, dönme ile üretilen parçacıklar olabilir başarmak için boşlukta çok iyi olundaha düşük PV değeriİyi yağ ile düşük maliyetli, ücretsiz bakım özelliklerine ulaşabilir.
Bronz burç işleme, herhangi bir işlem için uzun rulmanlar, iyi korozyon direnci, boyutlar ve diğer performansa sahip rulmanları kullanmanın kolay ve ekonomik bir yolunu sağlar.
Bu arada, farklı koşullara göre farklı derecelerde bakır alaşımı sağlayabiliriz ve farklı şekillerin işleme gereksinimlerine göre, boyut dereceli bakır makaralı rulmanlardan daha yüksek hassasiyete sahiptir.
Malzeme: Özel Bronz Döküm
İzin Verilen Sıcaklık: -40~150°C
| Tip | Dümdüz | Burç Malzemesi | Bronz | İzin Verilen Maksimum PV Değer Aralığı(N/mm2•m/s) | 1.1~2.0 |
|---|---|---|---|---|---|
| İzin Verilen Maksimum PV Değeri(N/mm2•m/s) | 1.65 | İzin Verilen Maksimum Yük(N/mm2) | 10 | İzin Verilen Maksimum Hız (m/s) | 1.66 |
| Montaj Deliği Uyarları | H7 |
| Malzeme Bileşimi ve Özellikleri | ||||
| Seviye | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| Malzeme | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Yoğunluk | 8 | 8.9 | 7.8 | 8.9 |
| Sertlik HB | >210 | >70 | 150'den fazla | >95 |
| Çekme mukavemeti N/mm² | >750 | >200 | 600'den fazla | >260 |
| Akma dayanımı N/mm² | >450 | >90 | >260 | 150'den fazla |
| Uzama %'si | >12 | >25 | >10 | >8 |
| Doğrusal genişleme katsayısı | 1,9×10-5/°C | 1,8×10-5/°C | 1,6×10-5/°C | 1,8×10-5/°C |
| Maksimum sıcaklık °C | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Maksimum yük N/mm² | 100 | 60 | 50 | 70 |
| Maks.hız (Kuru) m/dak | 15 | 10 | 20 | 10 |
| Maks.PV(Yağlama) N/mm² *m/dak | 200 | 60 | 60 | 80 |
| Sıkıştırma deformasyonu 300N/mm² | <0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm |
Yağın sürekli varlığı, tutukluk riskini ortadan kaldırır ve rulmanın binlerce saat boyunca aşınmadan çalışmasına olanak tanır.
Bakım gerektirmez, yağlayıcı gerektirmez.
10 MPa'ya kadar yüklerle ve 8 m/s'ye kadar hızlarla çalışabilir.
Maksimum çalışma PV'si 10 MPa · m/s aralığındadır ancak özel durumlarda bu değer aşılabilir.
Boyutsal doğruluk çok yüksektir (IT 5 çapa kadar) ve son derece düşük gürültü üretir.
Emdirme yağının seçimi rulman fonksiyonunun anahtarıdır.
Viiplus -60°C ile +230°C arasındaki sıcaklıklarda çalışabilen yağların (mineral ve sentetik) çeşitli özelliklerine sahiptir.
Bu yağ viskozitesinin bir diğer önemli parametresi, yatağın hidrodinamik koşullar altında çalışmasını sağlamak ve böylece sürtünme katsayısını en aza indirmek için çalışma ucu ve hızına göre özel olarak seçilmiştir.
Viiplus ayrıca yağın belirli conta türleriyle temas halinde olduğu durumlarda veya gıda uygulamalarında kullanım için özel çözümler sunar..
1.Yüksek yük kapasitesi
2. Kuru çalışma altında kendinden yağlamalı
3. Sıvıların varlığında kullanım imkanı
4. Aşındırıcı maddelere karşı iyi kimyasal atalet
5. Geniş çalışma sıcaklığı aralığı
6. Aleve dayanıklı
7. Montajı kolay
8.Standart ürünler yaygın olarak mevcuttur
9. Talep üzerine özel ürünler
Silindirik Kendinden Yağlamalı Sinterlenmiş Rulmanlar Standart boyutlar |
|||
| Takmadan önceki çap (mm) |
L = Uzunluklar (mm) Tolerans js13 |
Çanta başına miktar | |
| d = Ø iç Tolerans G7 | D = Ø Dış Tolerans s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
μm cinsinden toleranslar
Salgı: D≤ 50 için IT-9 ve D>50 için IT-10
Silindirik Kendinden Yağlamalı Sinterlenmiş Rulmanlar Standart boyutlar |
||||
| Takmadan önceki çap (mm) |
L = Uzunluklar (mm) Tolerans js13 |
Çanta başına miktar | ||
| d = Ø iç Tolerans G7 | D = Ø Dış Tolerans s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
μm cinsinden tolerans / Salgı: D≤ 50 için IT-9 ve D>50 için IT-10
Talep üzerine özel boyutlar ve İngiliz ölçüleri mevcuttur
