| Marka Adı: | VIIPLUS |
| Model Numarası: | Gömülü Katı Yağlayıcı Malzemeli bronz aşınma plakası |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |
Kendi kendini yağlayan bronz aşınma plakası, kalıp ekipmanında olağanüstü aşınma direnci ve kendi kendini yağlama özellikleri sunan önemli bir bileşendir. Benzersiz tasarımı ve malzeme bileşimi, çeşitli kalıplama ve döküm uygulamalarında sorunsuz çalışma ve uzun kullanım ömrü sağlar.
Aşınma plakası genellikle grafit veya molibden disülfür gibi bir yağlayıcı içeren bir bronz alaşımından yapılır. Bu yağlayıcı, kalıplama işlemi sırasında sürekli yağlama sağlayarak malzeme boyunca eşit şekilde dağıtılır. Plaka aşındıkça yağlayıcı serbest kalır ve eşleşen yüzeylerdeki sürtünme ve aşınma azalır.
Bronz alaşımı kendi başına mükemmel bir güç ve dayanıklılık sunar ve bu da onu yüksek basınç ve yüksek sıcaklık uygulamaları için uygun hale getirir. Alaşımın özellikleri ve kendi kendini yağlama özelliğinin birleşimi, aşınma plakasının kalıp ekipmanının zorlu taleplerine dayanabilmesini sağlar.
Kalıp ekipmanına kendi kendini yağlayan bronz aşınma plakasının takılması, kalıplama sürecinin verimliliğini ve üretkenliğini önemli ölçüde iyileştirebilir. Plaka, sürtünmeyi ve aşınmayı azaltarak kalıplanmış parçaların doğruluğunu ve kalitesini korumaya yardımcı olur. Ayrıca, bakım ve yedek parça ihtiyacının azalması genel işletme maliyetlerini düşürebilir.
Özetle, kendi kendini yağlayan bronz aşınma plakası, kalıp ekipmanı için olağanüstü aşınma direnci, kendi kendini yağlama özellikleri ve dayanıklılık sağlayan temel bir bileşendir. Kurulumu, kalıplama sürecinin verimliliğini, üretkenliğini ve maliyet etkinliğini artırabilir.
Grafit emdirilmiş bronz kaydırmalı yağsız burç plakası, bir malzemeden yapılmış kendi kendini yağlayan bir yatak plakasıdır.yüksek kaliteli bronzgrafit dolu oluklarla.
Bronz yağsız aşınma plakası, bir oturma yeri görevi görüryüksek yükler,Grafit ekler ise katı, yağsız bir yağlayıcıdır.
Yağlayıcı oluştukça yatak ile temas yüzeyi arasında bir grafit filmi oluşur ve bunun sonucunda bağıl hareketin başlangıcında düşük bir sürtünme katsayısı oluşur.
• İnce cilalı
• Yüksek hassasiyet
• Boyutsal doğruluk
Bronz Aşınma Plakaları ile ilgili tedarikçileri, üreticileri, ürünleri ve teknik özellikleri bronzegleitlager.com adresinde bulabilirsiniz - Bronz Aşınma Plakaları hakkında güvenilir bilgi kaynağı.
Endüstriyel Ekipman ve Bronz Aşınma Plakası Bileşenleri Endüstrisinde Profesyonel,metal aşınma şeritleri
standart VDI/NAAMS aşınma plakaları.
Seçiminiz için çeşitli bronz aşınma plakası stilleri ve boyutları sunuyoruz.
hassas zemin plakası
OtomotivAşınma Plakaları
Giyim Ürünleri
Müşteri çizimlerine dayalı bronz ve kendinden yağlamalı bronz aşınma plakası.
Müşterilerin kullanımına yönelik işlenmiş ve tamamlanmış bronz parçaların tedarikinde uzmanlaşmıştır.
Müşterilerimizin ihtiyaçlarına göre kendimizi uyarlıyor, hem tek parçalar hem de daha büyük partiler veya seriler için esnek üretim kapasitesi sunuyor ve her zaman sıkı teslim tarihlerine uyuyoruz.
Üretim ve kontrol yöntemlerimiz, müşterilerimizin belirlediği tolerans ve spesifikasyonları karşılamamızı sağlayarak yüksek bir hassasiyet seviyesine ulaşmamızı sağlar.
Tamamen işlenmiş bronz aşınma plakalarımızın çoğu kendi kendini yağlayandır. Bu, bronz plakanın grafit tapalarla tıkanmasıyla elde edilir.
Bronz alaşımlı metalik yataklar, grafit tapalı bronz aşınma plakaları, yatakların hem iyi aşınma direncini hem de yüksek kendi kendini yağlama özelliğini sağlar.
Bu tanımlama bronz yatakların yağlama veya gres bakımı yapılmadan çalıştırılabilmesini sağlar.
Otomobil montaj hatları, su türbinleri, kapı barajları, plastik enjeksiyon makineleri gibi yüksek yük ve aralıklı hareket ile salınımlı hareket koşullarının olduğu alanlarda yaygın olarak kullanılmaktadır.
Farklı çalışma koşullarına bağlı olarak çeşitli alaşım türleri mevcuttur.
| HAYIR. | DIN | Malzeme No. | Tanımlama | ASTM Standard | Orantılı | Yoğunluk (g/cm³) | %0,2 Gerinim (MPa) | Çekme Dayanımı (MPa) | Gerilmek (%) | E-modülü (MPa) | Sertlik (HB) | Uygulamalar |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Otomotiv, havacılık ve deniz mühendisliğinde iyi mukavemet ve korozyon direnci gerektiren bileşenler için yaygın olarak kullanılır. Çok yönlülüğü ve performansıyla uluslararası alanda tanınır. |
| 2.1090.03 | CuSn7ZnPb | B271 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B505 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmadı | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Özellikle denizcilik ve endüstriyel uygulamalarda yüksek yük kapasitesi ve aşınma direnci gerektiren yatak, burç ve bileşenlerin üretiminde yaygın olarak kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmadı | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B584 | Cu dk. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Denizcilik, havacılık ve ağır makinelerde yüksek mukavemet ve dayanıklılık gerektiren yatak ve bileşenlerin üretiminde kullanılır. Aşırı yükler ve yüksek aşındırıcı ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B30 | Cu dk. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B271 | Cu dk. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B505 | Cu dk. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn geri kalan | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Ağır hizmet tipi yataklarda, hidrolik bileşenlerde ve deniz donanımlarında kullanılır. Yüksek yükler ve aşındırıcı saldırılara karşı direnç için tasarlanmıştır. |
| 2.0598.02 | CuZn25Al5 | B30 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B271 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmadı | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2,0, Sb 0,2, P 0,2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Genellikle yüksek aşınma direnci gerektiren yatak, dişli ve bileşenlerin üretiminde kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnciyle bilinir. Listelenen içeriğin tüm hakları https://www.viiplus.com/ tarafından saklıdır |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmadı | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmadı | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Not: Teslimat formu kodları: .01 = kum döküm, .02 = yerçekimi döküm, .03 = santrifüj döküm, .04 = sürekli döküm. | ||||||||||||
Grafit Tapalı Alüminyum Bronz
Aşınma Plakaları ve Aşınma Ürünleri inç veya metrik boyutlarda mevcuttur
Yağsız yataklar, yüksek yük, düşük hız uygulamaları için geliştirilmiş olup, yağlayıcı olarak özel olarak oluşturulmuş grafit tapa kullanılarak yüksek mukavemetli, döner kalıplanmış bronzdan üretilmektedir.
Yağsız kayar plaka yelpazemiz metrik ve emperyal ölçülerde mevcuttur.
① Katı yağlayıcı film
② Katı yağlayıcı tapası
③ Bronz destek
■ Düşük sürtünme katsayısı
■ Önceden delinmiş delik yok – montaj desenlerinde esneklik sağlar
■ Maksimum yüzey yağlaması için tasarlanmış standart fiş deseni
■ Kurulumu kolaylaştırmak için yakın tolerans
1. Tamamen Kendi Kendini Yağlayan
2. Mükemmel Aşınma Direnci
3. Düşük Sürtünme Katsayısı
4. Geniş Çalışma Sıcaklık Aralıkları
5. Korozyon ve Kimyasal Direnç
6. İhtiyaçlarınızı Aşmak İçin Tasarlandı
7. Maliyet açısından rekabetçi
Yağsız plakalar, yağsız aşınma plakaları, grafit emdirilmiş bronz plaka/aşınma plakası ve grafit dolgulu bronz plaka olmak üzere sizlere eksiksiz bir ürün yelpazesi sunuyoruz.

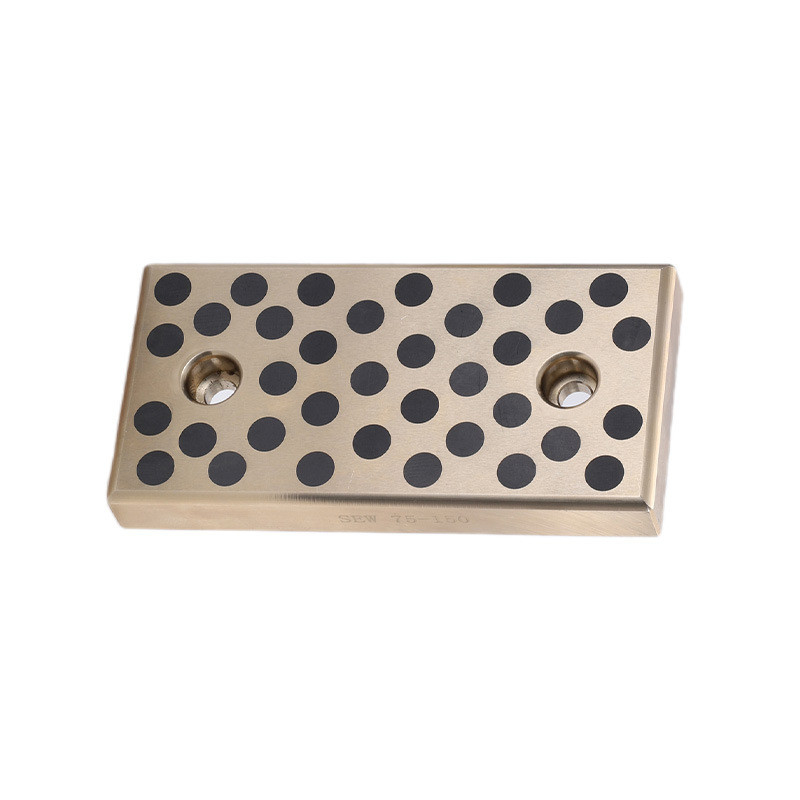

SESW Bronz Yağsız Standart Sürgü Aşınma Plakası
| Kayan hız v: | 30 m/dak |
| Taban Malzemesi: | Özel Pirinç (SO#50SP2) |
| Kendi kendini yağlayan: | Evet |
| Yağlayıcı: | Grafit |
| Yüzey Basıncı P: | 100 N/mm² |
| P*v-değeri: | 200 N/mm² xm/dak |
| Çalışma sıcaklığı: | -50°C / +200°C (maks. 300°C) |
| Sürtünme katsayısı: | 0,07 |
| kayar plaka | slayt kılavuzu |
Düz Ürünler
Bronz Kaplamalı Grafit tapalı ve tapasız
Montaj delikli ve deliksiz standart L-Gib'ler Montaj delikli ve deliksiz kendi kendini yağlayan L-Gib'ler
Ürün Özellikleri
Bronz aşınma plakaları 20 mm kalınlığında olup grafitli bronz malzemeden mevcuttur.
MALZEMELER:
* Kendiliğinden yağlanan bronz aşınma plakaları, grafit tapalarla bronz veya çelikten üretilir.
Tapalar aşınma yüzeyinin %20-25'ini kaplar.
Plastik Enjeksiyon Kalıpları ■Özel Makinalar ■Pres Geçme ■Özel Kızak Uygulamaları
Aşınma Plakaları – NAAMS Serisi – Metrik Boyut
Bronz Aşınma Plakaları – Otomotiv – İnç Boyutu
Kayar plaka, üretimi durdurulan SES ve SOU'ya karşılık gelir
| Makale adı | Genişlik W | Uzunluk L | Yükseklik H | l1 | l2 | CAD-İndir | Sorgu |
|---|---|---|---|---|---|---|---|
| SESW28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW150-250 | 150 | 250 | 20 | 200 | 100 |
1. Kirli ortama duyarsız
2.Düşük hızlarda şok yüklerine ve titreşimlere karşı dayanıklıdır
3. Zayıf şaft yüzey kalitesiyle çalışmayı mümkün kılın
4. Aşındırıcı koşullara karşı iyi direnç
| Malzeme | Temel Bronz | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Katı Grafit yağlayıcı | |
| Yoğunluk | 8,2 g/cm3 | |
| Çekme Dayanımı | >=755N/mm2 | |
| Anti-kompakt Dayanıklılık | >=400~500KJ/m3 | |
| Sertlik | >=200HB | |
| Maksimum Yük Basıncı | 100N/mm2/ 120N/mm2(500SP120) | |
| Hız Limiti | 0,5 m/sn | |
| PV değer sınırı | 1,65N/mm2.m/s | |
| Sürtünme katsayısı | Yağlama Yağı | 0,03 |
| Kuru sürtünme | 0,16 | |
| Çalışma sıcaklığı |
-50~+300°C |
■ İki taraflı aşınma için kendi kendini yağlayan grafit tapalara sahip bronz
■ Kullanıma hazır
■ Talep üzerine Katı Bronz mevcuttur
Ürün sürekli döküm haddeleme makinesi, madencilik makineleri, nakliye makineleri, türbin, enjeksiyon makineleri, otomobil kalıbı vb. alanlarda yaygın olarak kullanılmaktadır.
İşlenmiş bronz aşınma parçaları
