| Marka Adı: | VIIPLUS |
| Model Numarası: | L-Gibs - Yağsız Bakır |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |

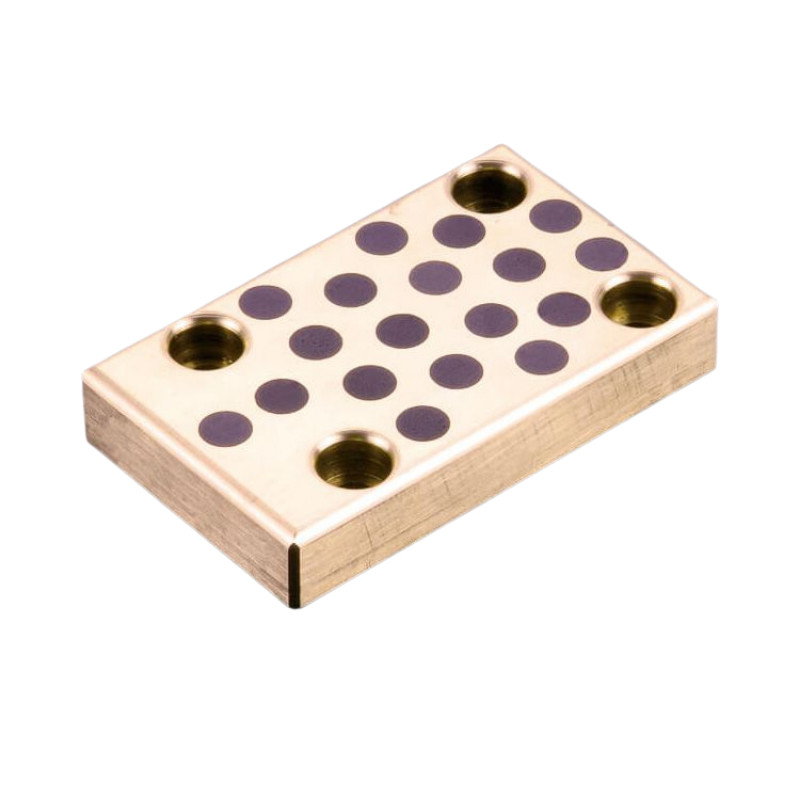

The Punching Mold Solid Bronze Self-Lubricating Gib Slide is a precision-manufactured component designed to provide smooth and reliable operation in punching mold applications. The Punching Mold Solid Bronze Self-Lubricating Gib Slide is a precision-manufactured component designed to provide smooth and reliable operation in punching mold applications. Punching Mold Solid Bronze Self-Lubricating Gib Slide is a precision-manufactured component designed to provide smooth and reliable operation in punching mold applications. Çakıştırma kalıbı:Katı bronzdan yapılmış., olağanüstü dayanıklılık ve aşınma direnci sunar, yüksek yükler ve sık kullanım altında bile uzun ömürlü performans sağlar.
Gib Slide'in kendi kendine yağlanma özelliği, düzenli yağlama ve bakım ihtiyacını azaltan önemli bir avantaj.Bu yenilikçi tasarım, temas yüzeylerine sürekli yağ kaynağı sağlamaktadır., sürtünmeyi ve aşınmayı en aza indirerek daha düzgün ve daha verimli çalışmaya yol açar.
Gib slaytı için seçilen sağlam bronz malzeme, güç ve sertlik de dahil olmak üzere yüksek mekanik özellikleri ile ünlüdür.Çeşitli endüstriyel ortamlarda kullanılmak üzere uygun hale getiriliyor..
The Punching Mold Solid Bronze Self-Lubricating Gib Slide, kurulması ve mevcut yumruklama kalıp sistemlerine entegre edilmesi kolaydır.Onun kompakt tasarımı ve hassas imalat güvenli ve güvenilir bir uyum sağlarYanlış hizalanma veya kayma potansiyelini en aza indirir.
Toplamda, Çakma Kalıpı Sabit Bronz Öz-Lübrasyonlu Gib Slide, pürüzsüz ve verimli operasyon gerektiren çakma kalıp uygulamaları için sağlam ve güvenilir bir çözümdür.Onun hassas üretim, kendi kendine yağlandırıcı tasarım ve yüksek kaliteli malzemeler endüstriyel kullanım için güvenilir bir seçim haline getiriyor.
Bronze wear strips
Gib slide plate, graphite plate, The specifications and dimensions of some parts may not be fully covered. Bazı parçaların özellikleri ve boyutları tamamen kapsamlı olmayabilir.
Özel ürünler
Gibs - Yağsız Bakır Alaşımı
Self Lubricating Bearing, Oilless, Oiless, Guide Bushing, Wear Plate, Washer, L Gibbs, V Blocks hakkında ayrıntılı bilgi.
Standart Parts for Stamping and Punching Dies > Guide elements > Oilless guide elements (Yağsız rehber elemanları)
SElfLube üreticisi.L-gibs.square gibs veV-gibs., ki bunlar doğrusal hareketi yönlendirmek ve kontrol etmek için kullanılır.Ağır yüklerMetal damga döşeme, kalıplar, özel makineler ve her türden ağır ekipman.
Katı yapılmış.Alüminyum bronzYa da kendi kendine yağlandırma olmadangrafitSelfLube'un gibs'leri standart inç ve metrik boyutların geniş bir yelpazesinde mevcuttur.
Also, additional types of gibs, mainly related to metal stamping dies, may be found in the Guide Components section. Ayrıca, metal damgalama ölçekleriyle ilgili ek gib türleri, Guide Components bölümünde bulunabilir.

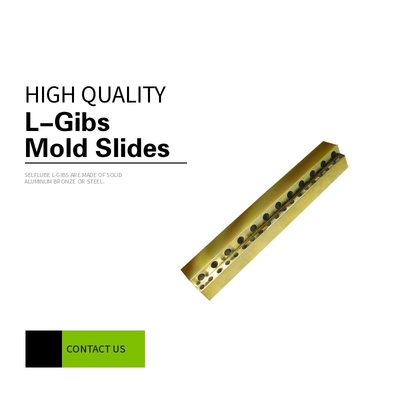

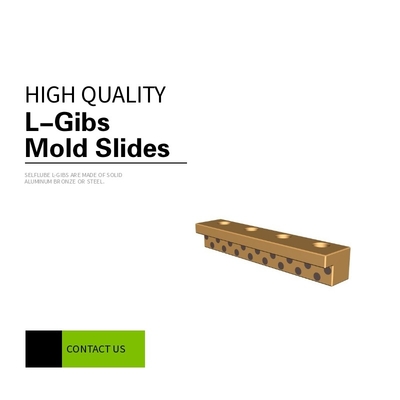

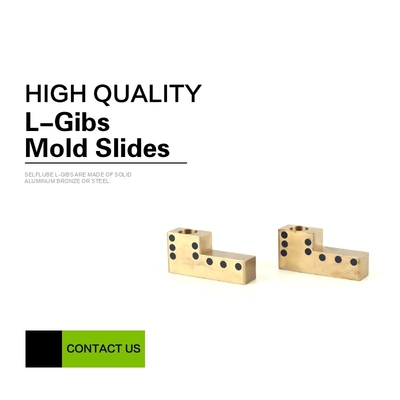

SelfLube L-gibs'ler yapılır.Katı alüminyum bronz veya çelik.Our aluminum bronze can be ordered either with or without self-lubricating graphite or pre-drilled mounting holes. Our steel is available with or without holes. Alüminyum bronzumuz kendi kendine yağlayan grafit veya önceden delinmiş montaj delikleri ile veya olmadan sipariş edilebilir.Grafitli çelik L-gibs yapmıyoruz.Lineer hareketi yönlendirmek ve kontrol etmek için kullanılır, bu bileşenler çeşitli standart boyutlarda gelir.
Bronze no Holes.
Bronz
Bronze w/Graphite no Holes
Bronz w/Graphite
| Malzeme | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| yoğunluk | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB sertliği | >210 | > 70 | > 150 | >95 | >280 |
| Çekim gücü N/mm2 | >750 | >200 | > 600 | >260 | >540 |
| Çekim gücü N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| Uzunluk % | >12 | >15 | >10 | >8 | >0.3 |
| Koefitsiyenti doğrusal genişleme |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| En yüksek sıcaklık. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Maks. yük N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Maks. hız (kuru) m/min | 15 | 10 | 20 | 10 | 15 |
| Maks. PV N/mm2*m/min (Yağlama) |
200 | 60 | 60 | 80 | 200 |
| Sıkıştırma deformasyonu 300N/mm2 |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | <0,005 mm |
| Sliding speed v: | 30 m/min |
| Temel malzeme: | Özel Brass (SO#50SP2) |
| Kendini yağlayan: | - Evet. |
| Yağlama: | Grafit |
| Yüzey Basıncı P: | 100 N/mm2 |
| P*v-value: | 200 N/mm2 x m/min. |
| Çalışma sıcaklığı: | -50°C / +200°C (max. 300°C) |
| Sürtünme katsayısı: | 0,07 |
L-Gibs kalıp slaytları. Yüksek sertlikimpregnated brass solid lubrication bearing is improved upon L-Gibs mold slides by further enhance the hardness of high hardness brass, giving rise to daha yüksek sertlikli tunçun sertliğini artırarak L-Gibs kalıp slaytlarına göre daha iyi bir yağlama taşındırılması,Daha yüksek yük.The products are widely used in continuous casting rolling machine, mining equipment, engineering equipment, injection-molding machines, etc. Bu ürünler sürekli dökme yuvarlama makinesi, madencilik ekipmanları, mühendislik ekipmanları, enjeksiyon kalıplama makineleri, vb.Yüksek sertliğinden dolayıİşlenmesi ve bitirilmesi zor, sadece gerçekten için tavsiye edilir.Yüksek yük uygulamaları.
| Temel malzeme | CuZn25A16Fe3Mn3 | Dinamik yük | 120N/mm2 |
| Temel sertlik | HB210~275 | Sürtünme katsayısı | <0.16 |
| Sıcaklık Max | 300°C | Hız sınırı | kuru 0,4m/s yağ 5m/s |
Kendini YağlayanL-Gibs.birUzun süreli giyim.Surface for içinYüksek üretim.kalıplar slide ve camlar kullanarak.Makine kullanımı kolaydır ve herhangi bir yapılandırmaya şekillendirilebilir, özel araç gerektirmez.
Bu, su hatları ve kalıbındaki diğer bileşenlerin etrafında çalışma yeteneğini sağlar.
Düşük sürtünme katsayısıUzun ömürlü bir aşınma yüzeyi sağlar.
No pre-drilled holes equals mounting pattern flexibility. Önceden delinmiş delikler yok.
Yakın tolerans.
| Bölüm Numarası | A Seçilebilir |
S Seçilebilir |
W | T | X | Y | d1 | d2 | h | |
| Türü | B | |||||||||
| (Lubrikasyon Serbest Bakır Alaşımı) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | Sekiz, on. | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10, 12, 15. | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
