| Marka Adı: | VIIPLUS |
| Model Numarası: | Avara burçlarını takip edin |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | 1000000 Adet / Adet bir hafta |
Ekskavatör palet avare kasnağı burcu, bir ekskavatörün yürüyüş takımı sisteminde çok önemli bir bileşendir. Ekskavatör paletlerinin hareketini destekleme ve yönlendirmede, düzgün ve güvenilir bir çalışma sağlamada hayati bir rol oynar.
Dökme demir veya çelik gibi dayanıklı malzemelerden üretilen ekskavatör palet avare kasnağı burcu, ekskavatör çalışmalarında karşılaşılan ağır yükler ve zorlu çalışma koşullarına dayanacak şekilde tasarlanmıştır. Sağlam tasarımı, hareketli paletlerden kaynaklanan sürekli aşınma ve darbelere dayanabilmesini sağlar.
Ekskavatör palet avare kasnağı burcu, paletleri ekskavatörün çerçevesi etrafında yönlendirmek için dönen avare tekerleğine monte edilir. Ekskavatör hareket ettikçe, paletler avare tekerleklerin üzerinden yuvarlanır ve burçlar, paletlerin üzerinde hareket etmesi için düzgün ve tutarlı bir yüzey sağlar.
Zamanla, ekskavatör palet avare kasnağı burçları aşınma ve darbe nedeniyle aşınabilir. Ekskavatörün yürüyüş takımı sistemini iyi durumda tutmak için aşınmış burçların düzenli olarak kontrol edilmesi ve değiştirilmesi esastır.
Özetle, ekskavatör palet avare kasnağı burcu, ekskavatörün paletlerini destekleyen ve yönlendiren, düzgün ve güvenilir bir çalışma sağlayan önemli bir bileşendir. Sağlam tasarımı ve dayanıklılığı, onu ekskavatörün yürüyüş takımı sisteminin önemli bir parçası yapar.
Ekskavatör Palet Avre Kasnağı Burcu ...

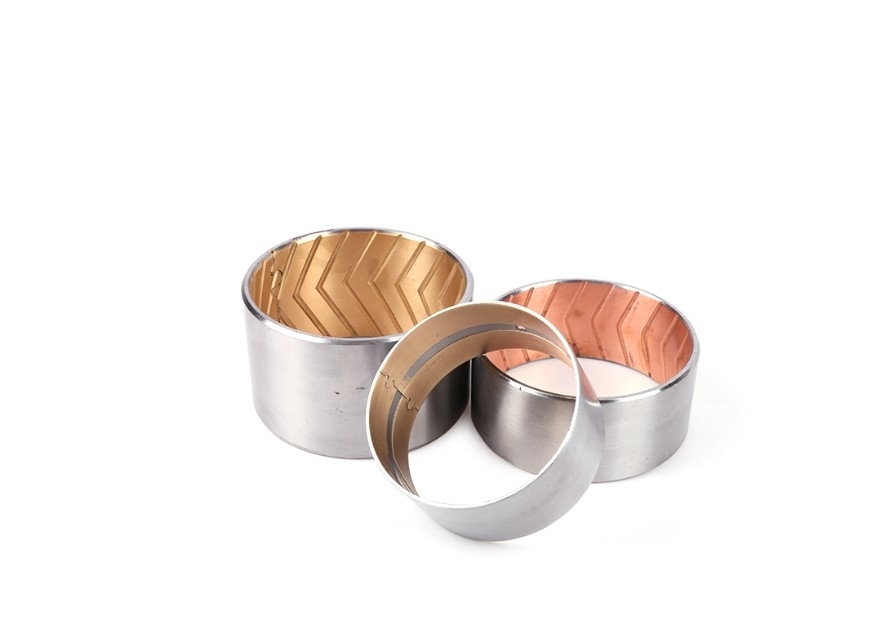

BAKIR LEVHALI BİMETAL BURÇ
720, çelik sırtlı ve sinterlenmiş CuPb24Sn4 astarlı bir bimetal rulmandır. Bu tip, yorulma karşıtı ve ağır yük kapasitesinde oldukça iyi bir performansa sahiptir. Orta hız ve orta yük için uygundur. Yumuşak alaşım burç yüzeyine kaplandığında ve yağlama ile kullanıldığında, yüksek hızlı içten yanmalı motorlarda ve bağlantı çubuğunda uygulanabilir.
| Kurşun bronz alaşımı | CuPb24Sn4 | Sıcaklık Maks. | 170℃ |
| Yük kapasitesi | 38N/mm² | Sertlik alaşımı | HB45~70 |
| Maks. kayma hızı V(m/s) | 2,5 m/s | |
| Maks. PV faktörü (N/mm2.m/s) | 2,8 N/mm2.m/s | |
| Çalışma Sıcaklığı | Maks. Greslenmiş | 150°C |
| Maks. Yağlanmış | 250°C | |
| Sürtünme katsayısı | Greslenmiş | 0,05~0,12μ |
| Yağlanmış | 0,04~0,12μ | |
| Yüzey pürüzlülüğü (Ra) | ≤0,8 µm | |
| Alaşım Katmanı Sertliği (HB) | 45-70 | |
| Doğrusal genleşme katsayısı | 18x10-6/K | |
CuPb24Sn4 bimetalik şanzıman burçları 720, Yüksek hızlı, ağır yük motor ana mili ve şanzıman vb. alanlarda yaygın olarak kullanılmaktadır.
Yağ çentiklerinin tasarımı | ||||||
| Performansta burcu tamamen yağlamak için, aşağıdaki boyutlardaki çentikler önerilir. Özel gereksinimler yoksa, aşağıdaki standarda göre üretilmelidirler. | ||||||
| Burç D.D. | Daha fazla | 14~22 | 22~44 | 40~50 | 50~100 | 100~180 |
| Yağlama deliği | 3 | 3 | 3 | 6 | 7 | |
| Yağlama deliği, bağlantı yerinden ve yükleme alanından uzakta olmalı ve kolay yağ beslemesi için tasarlanmalıdır. | ||||||
JF bimetalinin normal kalınlığı ve toleransları | ||||||||
| Tolerans Kalınlığı | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| Çelik kalınlığı destek | 0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| Bronz kalınlığı katman | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| Üretilebilir duvar kalınlığı | 1+0.25 +0.15 | 1.5+0.25 +0.15 | 2+0.25 +0.15 | 2.5+0.25 +0.15 | 3+0.25 +0.15 | 3.5+0.25 +0.15 | 4+0.25 +0.15 | 4+0.25 +0.15 |
| Üretilmiş duvar kalınlığı | 1-0.025 | 1.5-0.03 | 2-0.035 | 2.5-0.04 | 3-0.045 | 3.5-0.05 | 4-0.055 | 4-0.06 |
JF Bimetal Burç kimyasal bileşimi | ||||
| Tolerans Kalınlığı | JF-800 | JF-720 | JF-700 | JF-20 |
| Cu | Kalan | Kalan | Kalan | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 26.0~33.0 | - |
| Sn | 9.0~11.0 | 3.0~4.5 | 0.5 | 17.5~22.5 |
| Zn | 0.5 | 0.5 | 0.5 | - |
| P | 0.1 | 0.1 | 0.1 | |
| Fe | 0.7 | 0.7 | 0.7 | 0.7 |
| Ni | 0.5 | 0.5 | 0.5 | 0.1 |
| Sb | 0.2 | 0.2 | 0.2 | - |
| Ai | - | - | - | Kalan |
| Si | - | - | - | 0.7 |
| Mn | - | - | - | 0.7 |
| Ti | - | - | - | 0.2 |
| Diğer | 0.5 | 0.5 | 0.5 | 0.5 |
JF Bimetal Burç Fiziksel özellikleri | |||||
| Fiziksel özellikleri | JF-800 | JF-720 | JF-700 | JF-20 | |
| Maks. statik yük basıncı N/mm2 | 150 | 130 | 120 | 100 | |
| Çekme dayanımı N/mm2 | 150 | 150 | 200 | 200 | |
| Maks. hız(yağ) m/s | 5 | 10 | 15 | 25 | |
| Sürtünme katsayısı(Yağ) | 0.06~0.14 | 0.06~0.16 | 0.08~0.16 | 0.08~0.17 | |
| PV limiti N/mm2 m/s | Gres | 2.8 | 2.8 | 2.5 | - |
| Yağ | 10 | 10 | 8 | 6 | |
| “Safir Yorulma Sınıfı Mpa | 125 | 115 | 105 | 85 | |
Metalurjik ekipmanlarda, enstrümantasyonda ve madencilik makinelerinde, gemi makinelerinde yaygın olarak kullanılır.
