| Marka Adı: | Graphite Bearing Design |
| Model Numarası: | grafit burçlar |
| Moq: | Standart Boy Bronz Burç Küçük Minimum Sipariş Miktarı |
| fiyat: | Oilless Bushings High Quality Price Ratio B2B |
| Ödeme Şartları: | İLERİ T / T |
| Tedarik Yeteneği: | Bronz Burçlar Çevrimiçi Satın Alın, Bronz Rulmanlar |

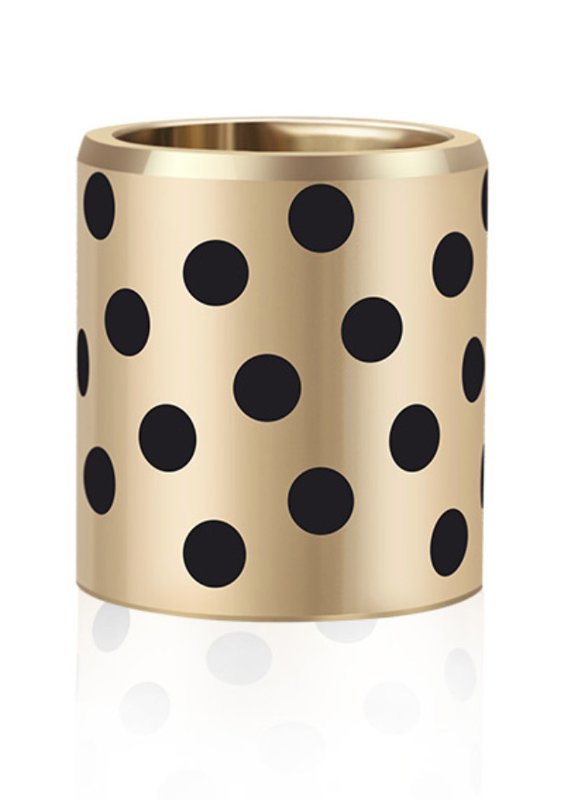

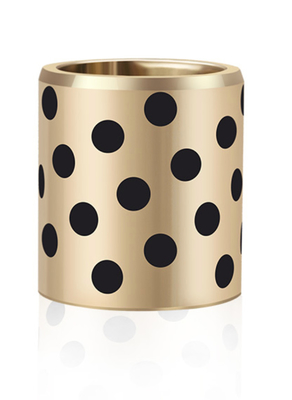

C86300 sınıfı grafit burç yatakları, benzersiz özellikleri ve yağsız tasarımları nedeniyle çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Bu yataklar, mükemmel kendinden yağlama özellikleri, yüksek sıcaklık direnci ve korozyon direnci gibi çeşitli avantajlar sunarak zorlu ortamlar için uygun hale gelmektedir.
C86300 sınıfı grafit burç yatakları, matrisin içine gömülü yüksek oranda grafit parçacıkları içeren bakır bazlı bir alaşımdan oluşur. Bu kombinasyon, yataklara mükemmel aşınma direnci ve harici yağlama ihtiyacı olmadan çalışma yeteneği sağlar.
Bu yatakların yağsız tasarımı, kontaminasyon riskini ve bakım ihtiyacını önemli ölçüde azaltır, bu da onları yağlamanın zor veya istenmeyen olabileceği uygulamalar için ideal hale getirir. Ek olarak, grafit parçacıklarının kendinden yağlama özellikleri, yatakların uzun süre boyunca sorunsuz ve verimli bir şekilde çalışmasını sağlar.
Grafit burç yatakları, farklı uygulamaların özel ihtiyaçlarını karşılamak için çeşitli boyut ve konfigürasyonlarda mevcuttur. Toptan tedarikçiler, bu yatakları rekabetçi fiyatlarla sunarak müşterilerin toplu olarak satın almasını ve maliyetlerden tasarruf etmesini sağlar.
Özetle, C86300 sınıfı malzemeden yapılmış grafit burç yatakları, yağsız, kendinden yağlamalı yataklar gerektiren uygulamalar için güvenilir ve uygun maliyetli bir çözümdür. Benzersiz özellikleri ve dayanıklılıkları, onları endüstriyel kullanıcılar arasında popüler bir seçim haline getirmektedir.
F1126 - Ejektör takımı için kılavuz burç - DME - Malz. 2.0598 - 200HB - Grafit
C86300.pdf Bronz Rulman
Bronz Grafit Burç Malzemesi Eşdeğeri Kompozisyon ASTM C86300. Çin'den işletmeler ve ticari kullanım için toptan ve toplu bronz grafit burç siparişleri sunuyoruz. Toplu siparişler standart Toleranslarımızda mevcuttur. ayrıca çeşitli diğer bronz yağsız burç pirinç döküm bronz malzemesi. Büyük siparişler küçük boyut ve büyük boyut ve/veya özelleştirilmiş flanş boyutları Çin'den sipariş üzerine üretilir. Lütfen bugün e-posta yoluyla bizimle iletişime geçin ve sipariş miktarınızı belirtmeyi unutmayın
size daha fazla bilgi ile size ulaşabiliriz.
Alaşım malzemeleri
Grafit tapalı Manganez Bronz burçlar
¾” ID x 1-1/8” OD x ¾” uzun
1” ID x 1-3/8” OD x ¾” Uzun
1-1/4” ID x 1-5/8” OD x ¾” Uzun
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Sınıf Çin Markaları GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuAl10Ni5Fe5 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Birleşik Devletleri ASTM/UNS |
Kobalt | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| İngiliz Standardı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımı kimyasal bileşimi
| Kimyasal Elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Geri Kalan | Geri Kalan | Geri Kalan | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Geri Kalan | Geri Kalan |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Teknik Parametreler
| Performans | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maks. yük P ( N/mm² ) | 75 | 60 | 70 | 60 | 250 | ||
| Maks. hız V ( m/s ) | Kuru0.4 yağ5 | 2 | 2 | 0.1 | 0.5 | ||
| Maks.PV ( N/mm²·m/s ) | 3.8 | 0.1 | 0.6 | 8.0–11.0 | 0.25 | ||
| Yoğunluk ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 8.9 | ||
| Çekme dayanımı ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Uzama ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Sertlik ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Maks. sıcaklık ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Sürtünme katsayısı ( μ ) | Yağlama: 0.03 | Sürtünme(kuru): 0.16 | |||||

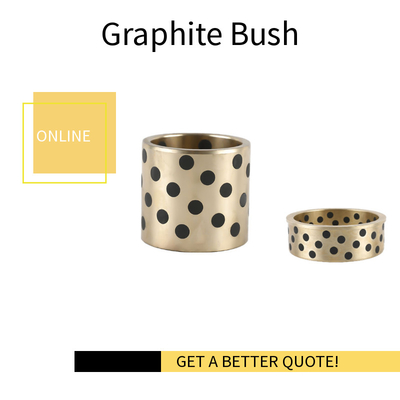

Grafit Tıpalı Bronz Burçlar tamamen kendinden yağlamalı ve bakım gerektirmez. Bu burçlar sürekli döküm bronzdan işlenir ve katı yağlayıcı tapalarla tıkanır. Bir burç ve onun eşleşen
yüzeyi her zaman bir yağlayıcı filmi ile ayrılmalıdır. Grafit Tıpalı Bronz Burçlar ile hiçbir ek yağlama şekli gerekli değildir.
Yüzey tabakası, en düşük katsayıyı

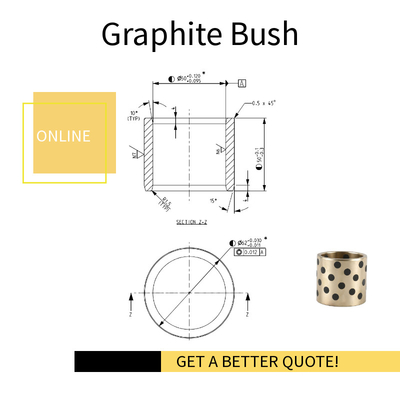

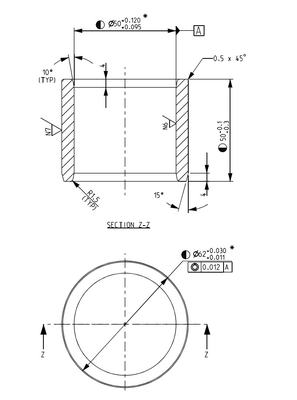

SE 112 Grafit Burç 50 62 50mm C86300, grafit tapalar
Grafit Burç Toptan ve Toplu Siparişler
SE 112 Grafit Burç 50 62 50mm C86300
| Grafit Burçlar Çalışma Sıcaklığı -40℃ ila 300 ℃, mos2, Standart TS12115'e göre Toleranslar | ||||||||||||
| Nikel Bakır Alaşım |
UNS No. | |||||||||||
| Bileşim, % maks., belirtilenler hariç | ||||||||||||
| Nikel | Bakır | Kalay | Kurşun | Çinko | Demir | Dahil | Alüminyum | Manganez | Antimon | Kükürt | Fosfor | |
| Silikon | ||||||||||||
| Kobalt | C86300 | ... | ... | 0.20 | 22.0–28.0 | 0.050.005 | A | 5.0–7.5 | 0.005 | 0.005 | 0.005 | 0.005 |
| ... | C90500 | 78.0–82.0 | 9.0–11.0 | 0.30 | ... | 0.050.005 | B | 0.005 | ... | 0.20 | 0.20Bakır minimumunu belirlerken, bakır bakır artı nikel olarak hesaplanabilir. | B |
| 0.005 | C91100 | 82.0–85.0 | 1 | 1 | 1 | ...0.005 | B | 0.005 | ... | 0.20 | 0.05Bakır minimumunu belirlerken, bakır bakır artı nikel olarak hesaplanabilir. | B |
| 0.005 | C91300 | 79.0–82.0 | 1 | 1 | 1 | ...0.005 | B | 0.005 | ... | 0.20 | 0.05Bakır minimumunu belirlerken, bakır bakır artı nikel olarak hesaplanabilir. | B |
| 0.005 | C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8Sürekli dökümler için fosfor %1.5 maks. olmalıdır. | ...0.005 | B | 0.005 | ... | 0.50 | 0.08Bakır minimumunu belirlerken, bakır bakır artı nikel olarak hesaplanabilir. | B |
| 0.005 A | ||||||||||||
| Bakır minimumunu belirlerken, bakır bakır artı nikel olarak hesaplanabilir. B | ||||||||||||
| Sürekli dökümler için fosfor %1.5 maks. olmalıdır. C | ||||||||||||
Deneyimimizle Neler Sunabiliriz
Siz Beklerken Yapılan Burç
Hidrolik Silindir Onarım Burçları
Hidrolik Silindir Kayar Rulman İmalatı
Frezeleme / Tornalama Hizmeti
Kaynak / Hafif İmalat
Yerinde Mühendislik
Hidrolik Silindir Onarım Burçları Sektöründe benzersiz bir konuma sahibiz.
|
Kompozisyon C86300 bronz |
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Mn% |
|||||||||||
|
ASTM C86300 bronz burçlara göre Kimyasal Bileşim |
|
|
0.20 |
28.00 |
|
1.00 |
7.50 |
||||
Metalik kendinden yağlamalı rulmanlarThe aşınma direnci katı yağlayıcılarla metal sırt, kendinden yağlama özelliğini elde etmek için rulman çalışması sırasında sürekli olarak yağlama kaynağı sağlayabilir. Metalin ağır yük ve darbe direnci ve metal olmayan malzemenin düşük sürtünme
faktörünün kombinasyonu ile bu malzeme çeşitli çalışma koşulları için iyidir.
Metalik kendinden yağlamalı rulman boyutu çizimi:
| Ana Metal Türü | Tip | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | |
| 650S3 | Yukarıdaki veriler viiplus tarafından önerilmektedir. Tasarım verileri, belirli uygulama koşullarına göre değerlendirilmelidir. | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | ||||
| CuSn12 | 8.9 | 7.8 | 8.9 | 7.8 | ||||
| 8.9 | ≥250 | ≥755 | ≥250 | ≥210 | ≥230 | ≥260 | ≥150 | |
| ≥75 | Çekme Dayanımı MPa | ≥750 | ≥755 | ≥755 | ≥755 | ≥250 | ≥500 | |
| ≥270 | ≥450 | ≥450 | ≥400 | ≥400 | ≥400 | ≥90 | ≥260 | |
| ≥150 | ≥12 | ≥12 | ≥12 | ≥12 | ≥12 | ≥13 | ≥10 | |
| ≥5 | Termal Genleşme Katsayısı | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | ||||
| 1.8x10*/°C | Maks. Çalışma Sıcaklığı. | -40~+300°C | ||||||
| -40~+400°C | 100 | 75 | 75 | 75 | 100 | |||
| 50 | Maks. PV (N/mm2*m/s) | 0.1 | 0.5 | 0.1 | 0.5 | 0.1 | ||
| 1 | 1.65 | 1 | 1.65 | 1 | 0.25 | |||
| 2.5 | Maks. PV (N/mm2*m/s) | 3.25 | 1.65 | |||||
| 1 | Yağlanmış | 3.25 | ||||||
1.65
Yukarıdaki veriler viiplus tarafından önerilmektedir. Tasarım verileri, belirli uygulama koşullarına göre değerlendirilmelidir.CuZn25AI5Mn4Fe3
Bronz Burç Boyutu
Özellikler
Standart yağlamanın pratik olmadığı durumlarda Kendinden Yağlamalı
Çeşitli yükler, türler ve hız operasyonları altında iyi performans gösterir
Aşındırıcı ve düşmanca ortamlara karşı dayanıklıdır
600° F'ye kadar orta ila yüksek sıcaklıklarda mükemmel performans
| Katı Yağlayıcılar | Yağlayıcı | Özellik |
| Tipik Uygulamalar SL1 |
Grafit + Katkı Maddeleriİyi Kimyasal direnç ve düşük sürtünme |
katsayıları. +400oC'ye kadar çalışma sıcaklığı atmosfere maruz kalan genel endüstri uygulamaları için uygundur. |
| SL4 +MoS2+Katkı Maddeleri |
Düşük sürtünme katsayıları ve iyi su yağlama özelliği. +300oC'ye kadar çalışma sıcaklığı |
Su yağlama koşulu için uygundur. Uygulamalar gemiler, hidrolik türbinler ve buhar türbinlerini içerir. |
Grafit tıpalı burçların uygulamaları neredeyse sınırsızdır. Bakımı zor uygulamalardan yüksek sıcaklıklı ortamlara ve ağır yüklü
uygulamalara kadar, grafit tıpalı bronz burçlar mükemmel bir hizmet ve aşınma direnci sergiler. Bu tür uygulamalar şunları içerir:
Çelik Fabrikaları, Fırın boşaltmaları, Kurutma Ekipmanları, Kavurucular, Eşanjörler, Pres kalıpları, Montaj hatları, Takım tezgahları, Zincir Konveyörler, Açık deniz yapıları, Güverte vinçleri,
Vinçler, Kapak kapakları, Dümen kolları, Kaldırma ekipmanları, Lastik ve Kağıt Fabrikaları, Enjeksiyon kalıp makineleri için geçiş bağlantı rulmanları, Mikserler, Öğütücüler, Tozlayıcılar, İnşaat makineleri, Madencilik
platformları, Kol bağlantı rulmanları, Güçlü kürekler ve daha fazlası.
| TİP | AÇIKLAMA |
| GRAFİT TIKALI BURÇ | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Grafit Tıpalı burç | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
