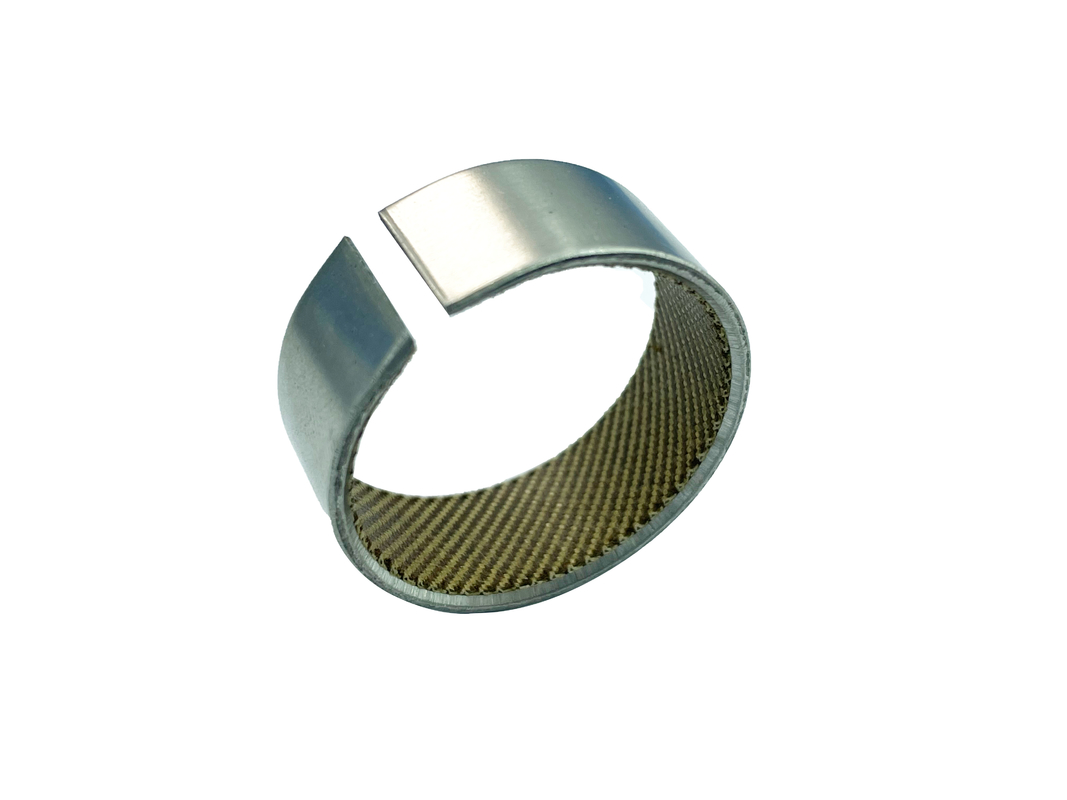

Paslanmaz Çelik Burç, Kumaş Kayma Katmanı

STANDART BOYUTLAR İstek üzerine özel boyutlar ve malzemeler mevcuttur

Paslanmaz Çelik Burç yatak malzemesi, aşınma yüzeyinde lifler bulunan, 316 paslanmaz çelik veya Inconel 625 üzerine özel yüksek sıcaklık yapıştırıcısı ile yapıştırılmış, kendinden yağlamalı, reçine emdirilmiş hibrit bir kumaştır. Özellikle buhar ve proses kimyasalları gibi yüksek sıcaklık uygulamalarında, valf mili yatakları için düşük sürtünmeli bir astar olarak kullanılmak üzere geliştirilmiştir.

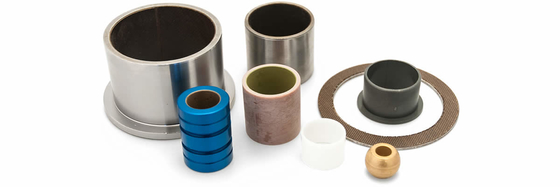

Kendinden yağlamalı yataklar burçlar çeşitli şekil ve boyutlarda mevcuttur
yataklar düşük sürtünmeli, kendinden yağlamalıdır ve yüksek yük taşıma kapasitesine sahiptir. Bir dokuma katmanından ve bir metal destekten oluşurlar. Metal sırt, uygulamaya uygun olacak şekilde seçilir ve genellikle yumuşak çelik, çinko kaplı yumuşak çelik, paslanmaz çelik, Inconel, pirinç veya bronz arasından seçilir.

Uygulamalar Kendinden yağlamalı yataklar, birçok farklı endüstride eşleşen yüzeyler arasındaki harekete izin vermek için kullanılır,

örneğin Vanalar: Kendinden yağlamalı yataklar her tür valfte kullanılır ve tipik olarak trunnion yatakları ve mil kılavuzları için kullanılır. Hidroelektrik santralleri: Kendinden yağlamalı yataklar, türbin kılavuz kanat tertibatları ve bunların aktüatörleri için, ilgili yüksek yüzey basınçlarını karşılamak için idealdir. Tarım makineleri: Çiftlik traktörlerinde kingpin, rocker mili ve bağlantı tertibatlarında. Vinç ve kaldırma ekipmanları: Vinç ve kaldırma ekipmanı üreticileri, kendinden yağlamalı yatakların, yağlama için erişilemeyen bom ayak pivotlarında ve direk sarkıtma tertibatındaki menteşe ve destek noktalarında çok yüksek yükleri taşıma yeteneğini kullanır. Kendinden yağlamalı yataklar tamamen kendinden yağlamalıdır ve normalde kuru çalışır, ancak yağlama veya diğer sıvıların bulunduğu yerlerde de kullanılabilirler. Kuru çalışmada, düşük yüzey hızlarının yüksek yüklerle birleştiği yerlerde kendinden yağlamalı yataklar önerilir (bkz. Teknik Kılavuz).

Özellikler ve Faydalar

dokuma katman yataklar: Kendinden yağlamalıdır ve harici yağlama olmadan çalışır. ? Yapışma-kayma yapmaz, kolay hareket ve çalışma sağlar. ? Kompozit yapıdadır ve katı ve dolgulu reçinelerin soğuk akış eğilimlerine sahip değildir. ? Uzun ömür sağlayan yüksek aşınma direncine sahiptir. ? Çoğu yağlayıcının -50C ila +150C aralığının ötesinde sıcaklıklarda çalışabilir. ? Korozyona dayanıklıdır, bu nedenle deniz suyu, benzin, asitler, deterjan solüsyonları, hidrolik yağlar, amonyum hidroksit, yağlar gibi agresif sıvılarla kullanılabilir. ? Güçlüdür ve paslanmaz çelik ve Inconel için 420 N/mm2'ye kadar yük taşıyabilir. ? İyi boyutsal kararlılığa ve dar toleranslara göre şekillendirme kapasitesine sahiptir.

Çeliğe yapıştırıldığında. Malzemeler şekil verme yeteneğini korur ve büyük ölçüde yüksek yük kapasitesine sahiptir.
Politetrafloroetilen kompozit, boşluklu bakır örgü ve çelik sırttan oluşur. Malzeme yapısı, politetrafloroetilen bileşik baz bantın yatak özelliklerine ve delme kesim metal örgünün şekillendirme yeteneğine sahiptir.
Burç ve pim mili, 1 mm veya daha kalın bir yatak oluşturmak için bir geçme ile kullanılabilir ve aynı zamanda muhafazada geçme elde edilebilir. Çelik kasayı korozyondan korumak için çeşitli yöntemler kullanılabilir.

Kullanılabilirlik

Standart ambalaj yağlama grafitinden yapılmıştır ve gerektiğinde başka dolgu maddeleri eklenebilir. Burç stili conta tipi, düz manşon tipi, flanş tipi ve derin çekme tipi olabilir.

Konstrüksiyon

Woven layer yatak sert bir desteğe uygulanan dokuma liflerden oluşan tescilli bir kendinden yağlamalı yatak malzemesidir. Lifler ve destek malzemesi arasındaki en iyi bağı sağlamak için, daha kolay bağlanabilen ikincil bir lif, liflerle iç içe geçirilmiştir, böylece ağırlıklı olarak kumaşın yatağının tarafında sunulur.

Woven layer yataklar, monofilament liflerin düz reçinelerden yaklaşık 15 kat daha fazla çekme mukavemetine sahip olması nedeniyle, son derece yüksek yükler altında soğuk akışa karşı koyma yeteneğine sahiptir. Soğuk akış, lif demetlerinin yüksek mukavemetli bağlayıcı reçineler tarafından etkili bir şekilde yakalanmasıyla da en aza indirilir.

Woven layer yataklar: Metal sırt, uygulamaya uygun olacak şekilde seçilir ve genellikle yumuşak çelik, çinko kaplı yumuşak çelik, paslanmaz çelik, Inconel, pirinç veya bronz arasından seçilir.

Kumaş yapay reçineye gömülüdür ve destek gövdesine güvenli bir şekilde yapıştırılmıştır. Malzeme genleşmez ve çoğu ortama karşı kimyasal olarak dayanıklıdır. Özellikle salınımlı hareket için uygundur, ancak dönme veya doğrusal hareket için de kullanılabilir.

Paslanmaz Çelik Burç, Kumaş Kayma Katmanı ağır yükleri destekleyebilir ve ısıyı iyi dağıtabilir. Çelik gövde, kolay ve güvenli kurulum sağlar, hatta yüksek sıcaklıklarda veya hafif metal muhafazalarda. İyi kayma özelliklerine ve düşük sürtünme katsayısına

sahiptirler.Woven layer burçlarının yataklarının kullanımını teşvik eden tipik sorunlar.

1. Yağlayıcı filmler korunamıyor.

2. Yağlayıcılar, kontaminasyon nedeniyle kabul edilemez veya istenmeyen durumdadır.

3. Yağlamayan sıvıların yatak alanından dışlanması zordur.

4. Yüksek statik darbe yükleri ile karşılaşılır.

5. Geleneksel yataklarda sürtünme korozyonu meydana gelir.

6. Yapışma-kayma olmaması istenen bir özelliktir.

7. Salınımlı veya kaymalı hareketler söz konusudur.

8. Nispeten düşük hızlarda yüksek yük koşulları ile karşılaşılır.

9. Aşındırıcı maddeler mevcuttur.

10. Olağandışı sıcaklık koşulları hüküm sürer.

11. Bozulma sorunları hizalama hatası yaratır.

12. Bakım maliyetinin azaltılması önemlidir.

Kayma katmanında yapıştırılmış kumaşlı Paslanmaz Çelik, Bakım gerektirmez

Teknik Detaylar​​

• Spesifik yük kapasitesi statik≤420 [N/mm2]
• Spesifik yük kapasitesi dinamik≤180 [N/mm2]
• Kayma hızı≤0,16 [m/s]
• Sürtünme değeri0,03 [µ] ila 0,07 [µ]
• Sıcaklık gerilimi-50 [°C] ila +150 [°C] (kısa süreli +180'e kadar)

Malzeme

• Destek malzemesi Paslanmaz Çelik
• Kayma katmanı Elyaf Kumaş
• Standart paslanmaz çelik SS304, ancak uygulamaya bağlı olarak diğer alaşımlar da mevcuttur

Tolerans Detayları

• Muhafaza ØH7
• Burç iç-Ø montaj sonrasıH8
• Mil toleransı uygulamaya bağlıdır

Mil Malzemesi


Sertleştirilmiş çelik, krom kaplı malzemeler 45-50 HRC, yüzey kalitesi <0,8 Ra




Özellikler


Paslanmaz Çelik Burç, Kumaş Kayma Katmanı çok iyi kayma yeteneklerine ve düşük sürtünme değerine sahiptir. Yapışma-kayma etkisi ve nem genleşmesi yoktur. çok iyi aşınma direnci.


Bir  paslanmaz çelik destek gövdesi ve bakım gerektirmeyen bir kayma katmanından oluşan kuru düz yataklar


– Destek gövdesi kolay kullanım ve güvenli kurulum sağlar.
– Kumaş yapay reçineye gömülüdür ve destek gövdesine güvenli bir şekilde yapıştırılmıştır. Yapışkan bağlantı neme dayanıklıdır ve genleşmez.
– Paslanmaz Çelik Burç, Kumaş Kayma Katmanı için yük sınırı, destek gövdesinin mukavemeti ve kayma katmanı tarafından belirlenir


Aşağıdakiler dahil olmak üzere çok çeşitli uygulamalar için uygundur:

– Plastik enjeksiyon makineleri: dirsek kolu yatak desteği
– Vinçler: mafsallı kol ve silindir yatak desteği
– Yükleyiciler: bom ve silindir yatak desteği
– Ticari araçlar: hidrolik platform yatağı
– Tekstil ve baskı makineleri: konveyör zinciri yatağı
– Binek otomobiller: şanzıman hattı, aks süspansiyonu
– Forklift: kaldırma direği yatak desteği
– Demiryolu trafiği teknolojisi: bağlantı yatağı
– Barajlar: radyal kapılar ve kapak kapakları için destekler
– Madencilik ekipmanları: süspansiyon yatak düzenlemesi, hareket mekanizması yatağı, pivot burçları
– Çevre mühendisliği: uzatma kolu yatağı, palet makarası yatağı.



■ Ömür boyu bakım gerektirmez (yağlayıcı hizmet ömrünü azaltabilir)
■ Çelik, bronz ve plastik yatakların yerine kullanılabilir
(geleneksel düz yataklardan daha ağır yükleri destekleyebilir)
■ Sınırlı tasarım alanına sahip yatak destekleri için uygundur
■
Yüksek alternatif yükleri ve döner hareketi destekleyebilir ■ Özellikle sınırlı tasarım alanına sahip yatak destekleri için uygundur
■
Doğrusal hareket için uygundur
■ Çok düşük sürtünme katsayısına
sahiptir ■
İyi sönümleme özelliklerine sahiptir ■ Kolay kurulum:


yataklar muhafaza deliğine bastırılır ve daha fazla eksenel konumlandırma gerektirmez


nUygulama Örneği Mafsal direksiyonlu yükleyiciler, aynı zamanda mafsallı yükleyiciler olarak da bilinir, genellikle zorlu ortamlarda kullanılan sağlam arazi taşıtlarıdır. Direksiyon prensibi onları çok manevra kabiliyetine sahip hale getirir ve çok küçük bir alanda hassas hareketler yapabilirler. Malzeme taşımak için bir kova kullanılır. Hareketli kova, kollar aracılığıyla kılavuz bağlantısına ve kaldırma hidroliğine bağlanır. Kılavuz bağlantısı ve direksiyon bağlantısı ön aksa bağlanır. Direksiyon bağlantısı, direksiyon simidinin hareketini ön aksa iletir. Bu, ön tekerleklerin arka aksa göre döndürülmesini veya hizalanmasını sağlar. Kova bağlantıları ve direksiyon bağlantıları sorunsuz çalışmalı ve sınırsız çeviklikleri, yükleyici uzun süre kullanılmamış olsa bile garanti edilmelidir. Yataklar yalnızca dönme hareketine izin verir ve çok yüksek şok yüklerine
