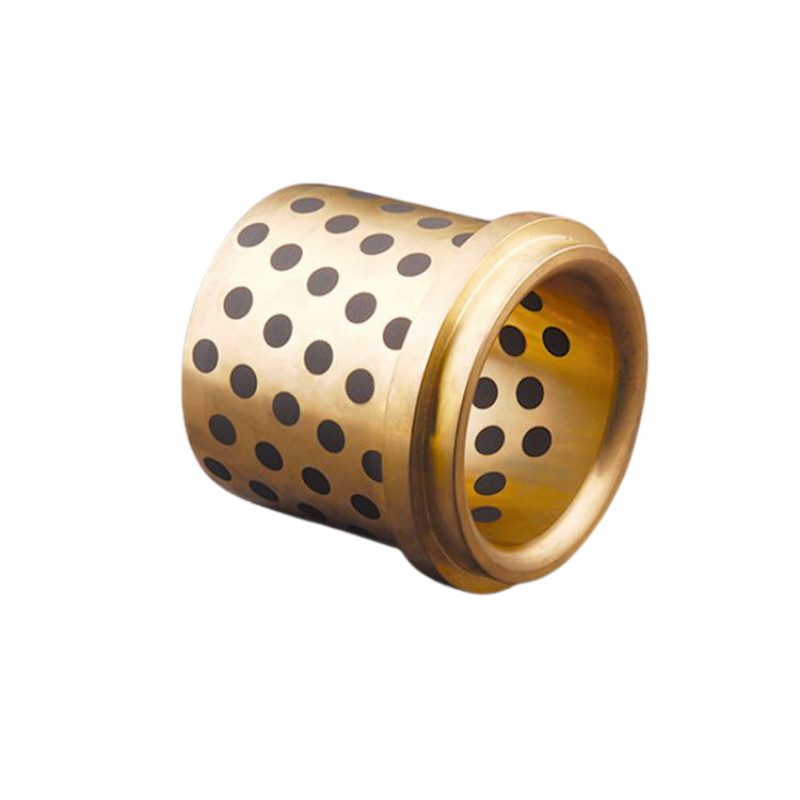

Grafit emprenye edilmiş pirinç yağsız burç (MPBZ10-15), taban malzemesi olarak pirinç alaşımı kullanan bir tür kendi kendine yağlama yatağıdır. Bu burç, mükemmel yağ ve aşınma direnciyle bilinen doğal bir mineral olan grafit ile emprenye edilir. Grafit parçacıkları, dış yağ veya gres gerektirmeyen sürekli bir yağlama kaynağı sağlayan pirinç matris içine gömülüdür.
MPBZ10-15 burçunun düz tasarımı, çeşitli muhafazalara ve çerçevelere kolayca kurulmasını sağlar. Pirinç alaşım tabanı iyi mukavemet ve dayanıklılık sağlarken, grafit emprenye pürüzsüz, düşük sürtünme işlemi sağlar.
Bu tip yağsız burç, genellikle geleneksel yağlı rulmanların uygulanamaz veya arzu edilemediği uygulamalarda kullanılır, örneğin yüksek sıcaklıklar, kimyasallar veya yağları bozabilen veya kirletebilen kirletici maddelere sahip ortamlarda. Grafit emprenye de aşınmayı azaltmaya ve burçun servis ömrünü uzatmaya yardımcı olur.
Genel olarak, grafit emprenye edilmiş pirinç yağsız burç (MPBZ10-15), harici yağlayıcılara ihtiyaç duymadan pürüzsüz, düşük sürtünme işlemi gerektiren uygulamalar için güvenilir, bakım içermeyen bir çözüm sunar.
(MPBZ10-15)Bakır alaşım serisindeki en standart tip.
Büyük bronz burçlar, bronz rulman ve kendi kendine yağlayıcı aşınma plakaları envanteri. Gleitlager. Burç kolu yatağı. Çalışma katalogları ve broşürler mevcuttur.
| Parça numarası | L | MPBZ | Mpbzu | |||||||||||||||||||||
| Tip | DF7 | DM6 (*1) |
Kalınlık (n) | *Döndürme Durdurucu Vidası (Referans) | DM6 (*1) |
Kalınlık (n) | ||||||||||||||||||
|
MPBZ Yalnızca MPBZ için kullanılabilir. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20a | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25a | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Oilles çalıları ve plakaları, müşteri gereksinimlerine göre herhangi bir özellik ile geliştirilebilir.
Tüm grafit tıkalı Oilless burçları kendi kendine yağlama ve bakım gerektirmez. Bu burçlar sürekli olarak dökme bronzdan yapılmıştır ve gres tıkaçları ile tıkanmıştır. Burç ve çiftleşme yüzeyi her zaman bir gres tabakası ile ayrılmalıdır.
Yüksek mukavemetli bakır alaşımı, grafit tıkalı Oilless burcunun mekanik yük taşıma kapasitesini sağlar ve yağlayıcı, daha iyi bir sürtünme çifti oluşturmak için yatak yüzeyinin sürekli bir yağlama kaynağı sağlayabilir; Orta ve yüksek yük, sık başlangıç için uygundur ve bir yağ filmi oluşturmak zordur.
Tipik uygulamalar şunları içerir: plastik makineler geçiş rulmanları, yeşil sütun kılavuz çalıları, port makineleri, hidrolik mühendislik kapıları, madencilik ekipmanları vb.
1. Toplam Kendini Yağlaştırma: Yağ veya Gres Gerekmez
Kendi kendine yağlandırma özellikleri, yağlamanın zor, üretimi pahalı ve gres / yağ kullanılamadığı yatakların kullanılmasına izin verir. Mükemmel yağlama, düşük hızlarda ağır yüklerin altında bile elde edilir.
2. Mükemmel aşınma direnci:
Film oluşumunun zor olduğu ağır yükler, düşük hız, karşılıklı, salınım ve aralıklı hareket gibi şiddetli çalışma koşullarında mükemmel aşınma direnci elde edilir.
3. Düşük sürtünme katsayısı: 0.04 ila 0.2 Tipik:
Özel gömülü katı yağlayıcılarla kendi kendine yağlama sürtünmeyi azaltır.
4. Geniş çalışma sıcaklığı aralıkları: -415 ° ° ila 1.100 ° ° F
Üstün performans yüksek ve düşük sıcaklık koşulları altında sergilenir.
5. Korozyon ve kimyasal direnç:
Performans su ve kostik kimyasallardan etkilenmez.
6. Gereksinimlerinizi aşmak için tasarlanmıştır:
Yakın toleranslı yüksek hassasiyetli ürünler.
7. Maliyet rekabetçi:
Benzer kendi kendine yağlama ürünlerine kıyasla olağanüstü hizmet ömrü nedeniyle nihai öğenin bakım, değiştirme ve kesinti maliyeti azaltılmıştır.
Kendini yağlayan grafit tıkalı Oilless burçlarımüşteri tarafından belirlenen ürünlerdir. Bazı tasarlanmış desendeki grafitin yatağın çalışma yüzeyine emprenye ederek, ürün katı yağlama mekanizması yoluyla kuru koşullarda çalışabilir.Kendini yağlayan grafit tıkalı Oilless burçlarıSıcak buharlı haddeleme ekipmanı, kağıt yapım makineleri vb. Gibi yüksek sıcaklık ortamlarında kullanılabilir.
| Temel malzeme | Cuzn25a16fe3mn3 | Dinanik yük | 120n/mm² |
| Temel sertlik | HB210 ~ 275 | Sürtünme | <0.16 |
| Sıcaklık maks. | 300 ℃ | Hız Limiti | kuru 0.4m/s yağı 5m/s |
Özel Yapım Parçaları | Bir PC, 2 PC, Yarım Yatak, Flanşlı Birimler, Giyim Plakaları, Şeritler, Astarlar, İtme Pulları, Özel Boyut
Özel Yapım Parçaları | Bir PC, 2 PC, Yarım Yatak, Flanşlı Birimler, Giyim Plakaları, Şeritler, Astarlar, İtme Pulları, Özel Boyutlar ve Şekiller-İmparator Hat burçları (İnç cinsinden boyutlar)
Özel tasarım kendi kendini yağlama parçaları
Bunların temelde grafit şeklinde yağlayıcı eklendiği geleneksel bileşenler olduğunu kabul etmek, kalıp üreticisinin önemli avantajlarını gerçekleştirmesine yardımcı olur.
Grafit bronz yataksürekli dökme bronz çubuklardan yapılmıştır. Daha sonra öğütülür ve katı yağlayıcı grafit kapakları ile kapatılırlar. Bağlıgrafit burçlarbakımın zor olduğu ve normal gres ve yağ bazlı yağlayıcıların yanabileceği uygulamalar için mükemmeldir.yüksek sıcaklıklar.Döküm bronz taban malzemesi, bu grafit bronz yataklara diğer kendi kendine yağlayıcı bronz burçlardan daha büyük bir yatak kapasitesi sunar.
Grafit bronz yatakları, çevresel korumanın özellikleri ile kendini yağlayan grafit bronz yatak ürünleri üretmek için özel bir işlemle karbon çeliği, bronz toz, fiber ve diğer malzemelerin bir substratıdır.
Katı bronz burçlar ve tabaklar tamamen teneke bakırdan yapılmıştır,Cusn10pçok iyi bir makine kapasitesine sahip. Katı bronz burçların tüm yüzeyleri işlenir.
Katı demir burçlar ve tabakalar bronz malzeme ile aynı şekilde üretilir, ancak yüksek performanslı gereksinimleriniz yoksa çok daha düşük maliyetlerdir.
1． yağ tedarik cihazı, yağ deliği, yağ oluğu
Yakıt tedarik sisteminin maliyeti, işleme maliyeti, montaj vb.Üretim maliyetini büyük ölçüde azaltın.
2． Operasyon Maliyet Azaltma
Yağlama petrol ve ekipman bakım maliyetlerinin kullanımını büyük ölçüde azaltın, ancak aynı zamanda petrol sıkıntısının neden olduğu riskten muaftır.
3． Tasarım Kısaltılmış
Hiçbir yağ tasarımı yapamaz, yapı büyük ölçüde basitleştirilir, maliyetleri azaltır, tasarım süresinden tasarruf edin. Ayrıca, kendi kendini yağlayıcı rulmanların kullanılması da olabilir.Mekanik özellikleri geliştirin ve yaşamı kullanarak dikkate değer sonuçlar elde edin ve güvenilirliği artırın.
4． Yağlayıcı
Petrol geri dönüşümünü boşa harcamaya gerek yok, çevre korumasına elverişlidir.
Kendini yağlayan bir kalıp bileşeninin ana işlevi hareketi yönlendirmek ve kontrol etmektir.
Bu kalıp genellikle entegre grafit fişleri olan mükemmel bir taşıyıcı malzeme olan alüminyum bronzdan yapılmıştır. Kalıpın uyarlanmış kısmı (kılavuz) genellikle sertleştirilmiş çelikten yapılmıştır. İki parça birbirine göre hareket ettiğinde, bir atom kalınlığına sahip çok kaygan grafit tabakaları pul pul dökülür ve aşınma yüzeyinde parçalanır. Her döngüde, biraz daha grafit kırılır, böylece işlem sürekli olarak yenilenir. Grafit buharlaşmaz ve nispeten inerttir, bu nedenle sağladığı yağlama neredeyse sabittir.
1． Olası durumda, tasarım standart spesifikasyonu mümkün olduğunca kullanır;
2． Mecliste yabancı bir cisim olmadığını unutmayın;
3 Siyah veya gri siyah fenomenli yüzeyde katı yağlayıcı yağ filmi tarafından oluşturulan kayan yüzey kullanıldıktan sonra, lütfen her zamanki gibi ovmayın.
4． Montajdan önce, öğütme parçalarına uygulanan yağlama yağı, makine, operasyonun çalışmasına elverişli olan dönemde çalışmayı kısaltabilir;
5． Montaj yavaşça bastırıldığında, yatak ve deformasyonun hasar görmesini önlemek için kesinlikle yenilmesi yasaktır;
6． Tasarım, rulmanın servis ömrünü uzatmak için mekanik performansı iyileştirmek için uygun malzeme ile farklı parçalar seçilmelidir;
7． Yüksek yükte, pistonlu hareket, önerilen vida fiksasyonunun kullanımı;
8． Tatlı su, deniz suyu ve denizde, paslanmaz çelik veya yüzey kaplaması kullanımı üzerine.
1.Geniş uygulamalarla esnek, basit, kullanışlı tasarım
2. OII yokluğunda işlev
3. Maliyet verimliliği
4. Yüksek yük ve düşük hızlı koşullar altında mükemmel performans
5. Pistonlu hareketler, dönen hareketler ve sık açma-kapama, grafit bronz yatak gibi hi-filmlerin üretilmesinin zor olduğu durumlarda, mükemmel aşınma direncini vurgular.
6.Mükemmel kimyasal direnç ve korozyon direnci
| Hizmet aralığı | ||
|---|---|---|
| Yağlama koşulları | Kuru | Periyodik yağlama |
| Servis Sıcaklığı Aralığı (℃) |
-40 ～+300 | -40 ～+150 |
| İzin verilen maks. İletişim Basıncı: P (N/mm2) |
29 | 29 |
| İzin verilen maks. Hız: V (m/s) |
0.50 | 1.00 |
| İzin verilen maks. PV değeri (N/mm2 ・ m/s) |
1.65 | 3.25 |
1. Yapım Makineleri
2.Transport ekipmanı
3.pulp ve kağıt yapım makineleri
4. Kıdemli Ekipman
Her türlü kayan öğe talep üzerine sağlanabilir veya üretilebilir.
Gibi: Özel itme yıkayıcılar, özel manşon yatakları, özel flanş burç, cutom omuz burç, özel manşon rulmanı, özel v-kanal, yarı rulmanlar, flanşlı birimler, aşınma plakaları, şeritler, astarlar, kendi kendine yağlama parçaları ...
1. OEM Üretim Hoş Geldiniz: Ürün, Paket ...
2. Örnek Sipariş
3. 24 saat içinde sorunuz için size cevap vereceğiz.
4. Gönderdikten sonra, Gleitlagerbuchsen Grafit Bronz Rulman ürünlerini alana kadar Gleitlagerbuchsen Grafit Bronz Rulman ürünlerini iki günde bir izleyeceğiz. Malları aldığınızda, test ettiğinizde ve bana bir geri bildirim verin. Sorun hakkında herhangi bir sorunuz varsa, bizimle iletişime geçin, sizin için çözme yolunu sunacağız.
Biz bir profesyoneliz
Kendi kendine yağlayıcı yatak üreticisi ve tedarikçisi
Tüm grafit tıkalı Oilless burçları kendi kendine yağlama ve bakım gerektirmez. Bu burçlar sürekli olarak dökme bronzdan yapılmıştır ve gres tıkaçları ile tıkanmıştır. Burç ve çiftleşme yüzeyi her zaman bir gres tabakası ile ayrılmalıdır.
