| Marka Adı: | Gleitlager Permaglide PAP Buchsen |
| Model Numarası: | PAP Burçlar Eşdeğeri |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | bronz kovan burçları, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metalik Kendinden Yağlam |

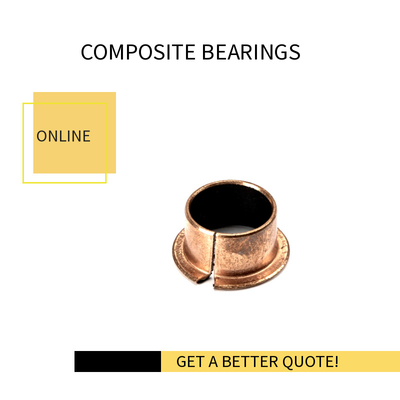

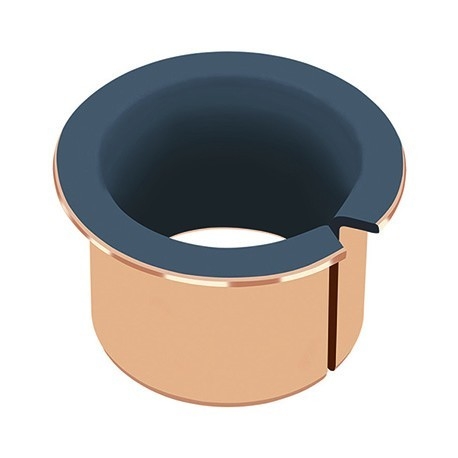

Çelik ve (polytetrafluoroetilen) eşdeğer malzemelerden üretilen PAP Bushing Sliding Sleeve, çeşitli endüstriyel uygulamalar için tasarlanmış son derece dayanıklı ve verimli bir bileşendir.3535 mm'ye eşdeğer çaplı, bu kaydırıcı kol, amaçlanan ortamda sorunsuz çalışmayı ve düşük sürtünmeyi sağlar.
Çelik yapısı gerekli dayanıklılığı ve sertliği sağlarken, eşdeğer malzeme olağanüstü aşınma direnci ve kimyasal istikrarı sunar.Malzemelerin bu kombinasyonu, PAP Bushing Sliding Sleeve'ı yüksek basınçlı sıvılarla uğraşmaya uygun kılar., gazlar ve diğer ortamlar zorlu endüstriyel ortamlarda.
Kaydırılabilir kol tasarım, kolun kendisinin ve çiftleşme bileşenlerinin aşınmasını en aza indirirken pürüzsüz ve kontrollü hareketlere izin verir.Bu tasarım özelliği uzun süreli güvenilirliği ve bakım gereksinimlerini azaltmayı sağlar.
Petrol ve gaz araştırmasında, kimyasal işleme veya diğer endüstriyel uygulamalarda kullanılır.Çelik ve eşdeğer malzemelerle PAP Bushing Sliding Sleeve, sorunsuz ve verimli çalışma için sağlam ve güvenilir bir çözüm sunar.

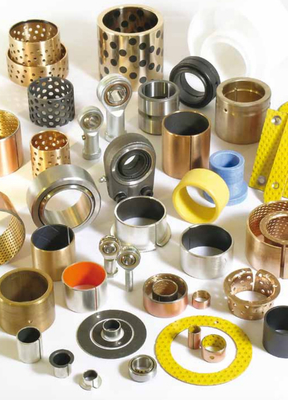

Tüm özel tasarımları kısa sürede üretiyoruz!Silindrik kabuk. Flanged kabuk. Itme yıkayıcı. Şeritler. Sarılmış kompozit kaydırmayatak, - Evet.
Sarılmış kompozit kuru kaydırma rulmanı Bronz / DIN 1494 / ISO 3547 Bakımsız Mükemmel kaydırma ve aşınma.
| BİLGİ | Açıklama | Boyut |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
Teknik ayrıntılar
Dünyayı döndürür.
Her tür hareket için mükemmel kayma ve aşınma davranışı, yüksek yük kapasitesi, iyi korozyon direnci, manyetik olmayan
| Kaydırma yüzeyi: | |
| Destek malzemesi: | Bronz veya çelik kabuk |
| Dinamik yük: | ≤ 140 N/mm2 |
| Statik yük: | ≤ 200 N/mm2 |
| Kaydırma hızı: | ≤ 2,5 m/s |
| Sürtünme değeri: | 0,02 - 0,20 μ |
| PV değeri: | 1,8 N/mm2 x m/s |
| Sıcaklık gerginliği: | -200 ila +280 °C |
| Bakım: | bakımsız |
| Tolerans koruması: | H7 |
| Montaj sonrası tolerans: | H9 |
| Çubuk toleransı: | f7 veya f8 |
| Çubuk malzemesi: | Sıvı veya kalınlaştırılmamış çelik, kabalığı Rz < 2-3 |
düz rulmanlar- kalıcı olarak düşük aşınmalı uçuş ilkesini temsil eder.
Kullanımımetal tabanlı plastikBu malzeme, mükemmel kayma özelliklerini, metalin yük taşıma kapasitesi ve ısı iletkenliği ile birleştiren bir malzeme kombinasyonu yarattı.Plastik matrisde katı yağlayıcıların kullanılması, yağ veya yağ yağlama olmadan çalışmayı sağlar.P1 grubu, P10 dahil.Bununla birlikte, bakımsız malzemelerden yapılmış ürünlerle düz bir rulman uygulamasının görevlerini yerine getirmek her zaman mümkün değildir.Bu gibi durumlarda,az bakım gerektiren P2malzemeler mevcut.
Müşterilerin gereksinimlerine ve özel uygulamalara bağlı olarak, bir dizibakımsız ve az bakımAynı mikrostructure ile malzemeler mevcuttur.Bir çelik veya bronz arka tarafına uygulanan ve ilgili plastik karışımla ıslatılan gözenekli bir bronz sinter yapısı.Katı yağlayıcı, kaydırıcı yüzeyler arasında bir film üretir.Komponentin tüm kullanım ömrü boyunca sabit hızlarda düşük gürültülü çalışmaya ve düşük sürtünme katsayısına neden olur. Bu, (Poly Tetra Fluoro Etilen) 'in aşınma yavaşlatıcı ve termal olarak iletken katkı maddeleri ile karışımı ile elde edilir.
Tüm görevler ve uygulamalar için bakımsız malzemelerden yapılmış ürünlerle düz rulman uygulamaları için istenen çözümü bulmak mümkün değildir.Temizlik maliyeti düşük malzemeler mevcutBu durumda, aşınma yükünü alan kaydırma yüzeyi, bir PVDF (Polyvinylidene Fluoride) matrisinden oluşturulur.
Gleitlager Permaglide PAP Buchsen Equivalent, maksimum tribolojik performansına sahip kurşunlu, sağlam bir kaydırıcı malzemedir.Ancak sıvı yağlama sistemlerinde de kullanılabilir..
Eşsiz özellikleri:
Malzeme üretimi
Katı yağ kütlesi, özel olarak uyarlanmış bir karıştırma işleminde üretilir. Paralel, sürekli sinterleme işleminde, bronz tozu kaydırıcı bir katman olarak çelik veya bronz arkasına sinterlenir.Bu sıfırdan kalınlığına sahip bir kaydırıcı katman üretir.2 mm ile 0.35 mm arasında ve gözenek hacmi yaklaşık % 30'dur. Ardından, boşluklar sıvı kayganlaştırıcılarla doldurulur.
Bu işlem aşaması, daha fazla ısı işlemlerinde, en fazla 0,03 mm kalınlığında bir katman katman üretilir.Malzeme sisteminin karakteristik özellikleri ayarlanır., ve bileşik malzemenin gerekli kalınlık toleransları kontrol edilen rulo çiftleri kullanarak üretilir.
1. Kuru çalışma koşullarında bakımsız çalışma
2Döner veya salınımlı hareketler.
32 m/s hızına kadar.
4Doğrusal hareketler.
5.Sıcaklık aralığı -200 °C ila 280 °C
Eşsiz özellikleri:
| Özellikleri | Birim | P20, P22*, P23* | P200, P202*, P203* |
| Kurşunsuz | - Evet. | - Hayır. | - Evet. |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 v ≤ 0,042 m/s | 70 v ≤ 0,047 m/s |
| vmax | m/s | 3 p ≤ 1,00 MPa'da | 3.3 p ≤ 1,00 MPa'da |
| T | °C | -40'dan +110'a kadar | -40'dan +110'a kadar |
- Evet.sürtünme katsayısını azaltmak ve ısı iletkenliğini iyileştirmek,Matris içine özel katkı maddeleri karıştırılır. Ayrıca, kaydırıcı katmanın yüzeyi, yağ veya yağı barındırmak için isteğe bağlı olarak yağlı deliklerle donatılabilir.
Permaglide® için, son derece yüksek performans gereksinimleri için rulmanlar için, özel nanoskalalı dolgularla birleştirilmiş bir PEEK (Poly Ketone) plastik matrisini formüle etti ve uyguladı.Tribolojik özelliklerini iyileştirir.
Motor rulmanlarına benzer şekilde, artan teknik talepler ve en aza indirgenen kurulum boşluğu, Permaglide® rulmanları için geliştirme çabalarını belirler.Geometriler ve şekiller sadece seçici olarak geliştirilmekle kalmayıp, kaydırıcı çiftlerin amaç doğrultusunda ayarlanmış kinetik momentumunun dikkate alındığı kaydırıcı yüzey sistemleri olarak da optimize edilir.Üstelik, müşterilerin montajlarının tasarımını kaydırıcı elemanla uyumlu hale getirmeleri gerekmez; Permaglide® rulman montaj tasarımına en iyi şekilde uyarlanır.
| isimlendirme | Üreticisi | Süresi | |
| JUM0240 | Farklı | 186 × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 x 3.50 x 3.00 mm |
| PAP0205 P10 | PERMAGLID | 600 × | 2.00 x 3.50 x 5.00 mm |
| PAP0303 P10 | PERMAGLID | 686 × | 30,00 x 4,50 x 3,00 mm |
| PAP0303 P14 | PERMAGLID | 570 × | 30,00 x 4,50 x 3,00 mm |
| PAP0304 P10 | PERMAGLID | 343 × | 30,00 x 4,50 x 4,00 mm |
| PAP0304 P14 | PERMAGLID | 700 × | 30,00 x 4,50 x 4,00 mm |
| PAP0305 P10 | PERMAGLID | 197 × | 30,00 x 4,50 x 5,00 mm |
| PAP0306 P10 | PERMAGLID | 607 × | 30,00 x 4,50 x 6,00 mm |
| PAP0306 P14 | PERMAGLID | 578 × | 30,00 x 4,50 x 6,00 mm |
| PAP0403 P10 | PERMAGLID | 46 × | 40,00 x 5,50 x 3,00 mm |
| PAP0403 P14 | PERMAGLID | 659 × | 40,00 x 5,50 x 3,00 mm |
| PAP0404 P10 | PERMAGLID | 222 × | 40,00 x 5,50 x 4,00 mm |
| PAP0404 P14 | PERMAGLID | 998 × | 40,00 x 5,50 x 4,00 mm |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 x 5.50 x 6.00 mm |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 x 6.00 x 6.00 mm |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 x 5.50 x 6.00 mm |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 x 5.50 x 10.00 mm |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 x 5.50 x 10.00 mm |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 x 7.00 x 5.00 mm |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 x 7.00 x 5.00 mm |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 x 7.00 x 8.00 mm |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 x 7.00 x 10.00 mm |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 x 8.00 x 6.00 mm |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm |
