Marka Adı: | VIIPLUS |
Model Numarası: | Sabit Bilyalı Rulman |
Moq: | tartışılabilir |
fiyat: | Price Graphite Wear Plate Parts Factory Price |
Ödeme Şartları: | T / T, Western Union |
Tedarik Yeteneği: | Bronz Burçlar Çevrimiçi • Kayar Yataklar Üreticiler • Kendinden yağlamalı Burç Tedarikçiler |
Gcr15 açısal temas küre rulmanı, yüksek yükleri kaldırmak ve pürüzsüz, verimli dönüş sağlamak için tasarlanmış hassas üretilmiş bileşenlerdir.Bu rulmanlar, yükleri eşit şekilde dağıtmalarına ve sürtünmeyi en aza indirmelerine izin veren benzersiz bir açılı temas tasarımına sahiptir, daha uzun kullanım ömrü ve daha az bakım gereksinimleri ile sonuçlanır.
Bu rulmanların üretiminde kullanılan SAE52100 çelik, yüksek dayanıklılığı, sertliği ve aşınma direnci ile bilinir.Bu malzeme özellikle aşırı yüklere ve zorlu çalışma koşullarına dayanabilme yeteneği nedeniyle seçilmiştir, en zorlu uygulamalarda bile güvenilir bir performans sağlar.
Ayrıca, rulmanlar geleneksel çelik toplara kıyasla üstün sertlik, sertlik ve korozyon direnci sunan Si3N4 seramik toplarla donatılmıştır.Seramik topların da daha düşük sürtünme katsayısı vardır, bu da ısı üretimini ve enerji tüketimini azaltır.SAE52100 çelik ve Si3N4 seramik topların kombinasyonu, sadece dayanıklı değil aynı zamanda enerji kullanımı açısından da verimli bir rulman yaratır.
Bu rulmanların açısal temas tasarımı, hem radyal hem de eksenel yükleri desteklemelerini sağlar, bu da onları çok çeşitli uygulamalar için uygun kılar.veya diğer endüstriyel ekipmanlar, SAE52100 çelik ve Si3N4 seramik topları ile Gcr15 açılı temas küre rulmanı, sorunsuz ve güvenilir çalışmayı sağlamak için güvenilir ve verimli bir seçimdir.
Merkezi itiş rulmanları, esas olarak hem radyal hem de eksenel yükleri olan vites şaftlarının montajı ve sabitlenmesi için kullanılır.

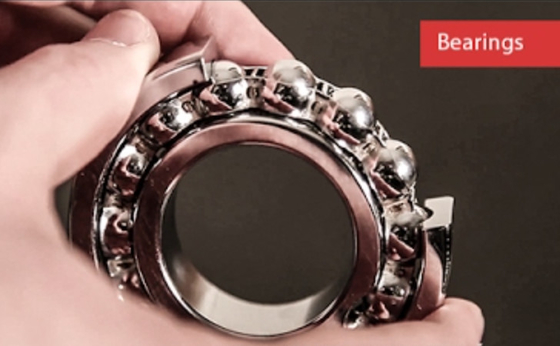

Köşe temas küre rulmanlarıİç ve dış yüzükler, rulman ekseninin yönünde birbirlerine göre yer değiştirilir.Aynı anda hareket eden radyal ve eksenel yükler.
Köşe temas küre rulmanlarının eksenel yük taşıma kapasitesi, temas açısı arttıkça artar.Temas açısı, topun temas noktalarını birleştiren çizgi ile radyal düzlemdeki yarış yolları arasındaki açı olarak tanımlanır., boyuncakombine yük bir yoldan diğerine aktarılır ve rulman eksenine dik bir çizgi.
Kod | Kimlik(mm) | Aşırı doz(mm) | W(mm) |
7000AC | 10 | 26 | 8 |
7001AC | 12 | 28 | 8 |
7002AC | 15 | 32 | 9 |
7003AC | 17 | 35 | 10 |
7004AC | 20 | 42 | 12 |
7005AC | 25 | 47 | 12 |
7006AC | 30 | 55 | 13 |
7007AC | 35 | 62 | 14 |
7008AC | 40 | 68 | 15 |
7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: açısal temas 25°
Y: poliamid kafes (ama fenol reçine de iyi olabilir)
U: evrensel tip
GL: hafif önceden yükleme
GM: orta ön yükleme
Aşağıda açısal temas küre rulmanlarının kullanılabileceği uygulama örnekleri verilmiştir:
Endüstriyel pompa
Endüstriyel vites kutuları
Yenilenebilir Enerji
Kompresörler
Endüstriyel elektrikli motorlar ve jeneratörler
Kamyon, römork ve otobüsler
Metaller
viiplus hem standart hem de hassas açılı kontakt top rulmanı sağlayabilir.
Tek sıra açılı temas topu rulmanı
Çifte Satır Çaplı Temas Top Taşıması
Dört Noktalık Temas Top Taşıması
Çelişmiş çelik, Çelişmiş tunç, Polyamid, Sert kumaşlar, İşlenmiş katı tunç
C = 15 ̊; AC = 25 ̊; B = 40 ̊ temas açısı
SAE52100 Çelik ve Si3N4 seramik (sonek HQ1)
ABEC-5, P5 = ISO Sınıf 5 Toleransı
ABEC-7, P4 = ISO Sınıf 4 Toleransi
ABEC-9, P2 = ISO Sınıf 3 Toleransı
