| Marka Adı: | viiplus Self-lubricating composite bearing |
| Model Numarası: | Yüksek performanslı pom yağsız kendinden yağlamalı rulmanlar |
| Moq: | müzakere etmek |
| fiyat: | negotiate |
| Ödeme Şartları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | L/C, T/T, Western Union |

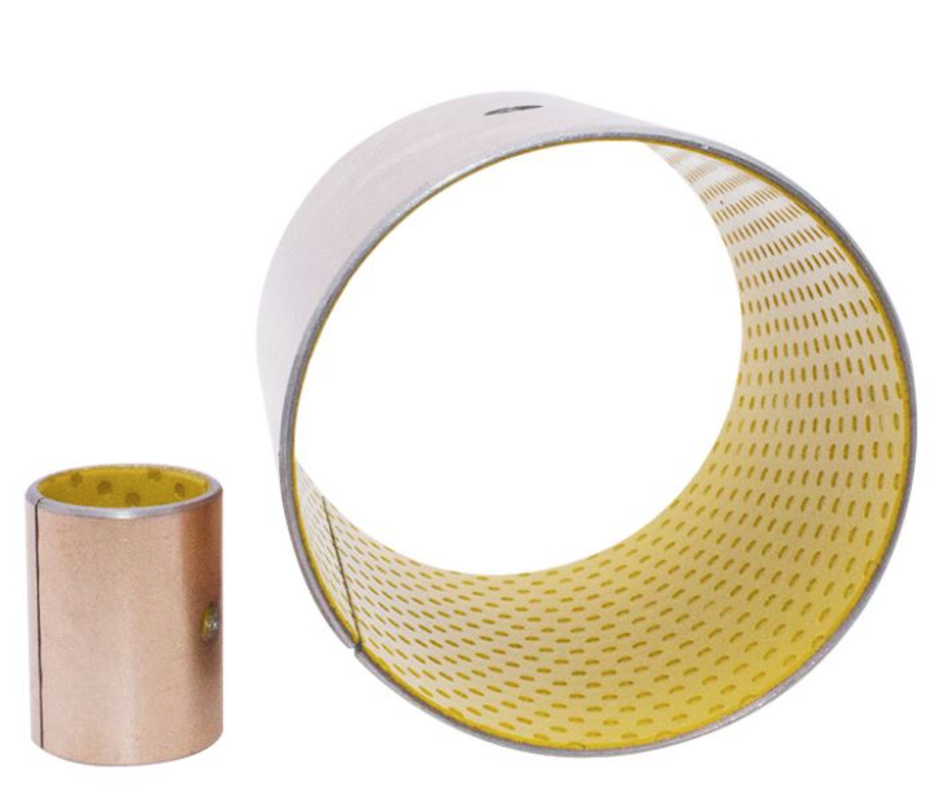

Bronz Toz Kompozit Bölünmüş Burç Kendiliğinden Yağlama, pürüzsüz ve verimli çalışma gerektiren endüstriyel uygulamalar için son derece etkili ve yenilikçi bir çözümdür. Bölünmüş burç tasarımıyla birleştirilen bronz toz kompozit malzeme, olağanüstü aşınma direnci ve kendiliğinden yağlama özellikleri sunar.
Bronz toz kompozit malzeme, zorlu ortamlarda bile güvenilir performans sağlayarak dayanıklılığı ve korozyon direnciyle bilinir. Bölünmüş burç tasarımı, kolay kurulum ve sökme olanağı sağlayarak arıza süresini azaltır ve bakım görevlerini basitleştirir.
Bu burçların kendi kendini yağlama özelliği, düzenli yağlama ihtiyacını ortadan kaldırarak sistemin verimliliğini daha da artırır. Bu, yalnızca bakım maliyetlerini azaltmakla kalmaz, aynı zamanda sızıntı veya kirlenme gibi olası yağlamayla ilgili sorunları da önler.
Pompalarda, motorlarda veya diğer döner makinelerde kullanıldığında, Bronz Toz Kompozit Bölünmüş Burçlu Kendinden Yağlamalı, pürüzsüz ve verimli bir çalışma sağlamak için sağlam ve güvenilir bir çözüm sunar. Malzeme ve tasarımın benzersiz kombinasyonu, uzun ömürlü performans ve azaltılmış aşınma sağlar ve bu da onu yüksek performans ve dayanıklılık gerektiren endüstriyel uygulamalar için mükemmel bir seçim haline getirir.
SF-2 Burç Boyut Tablosu Kompozit Bölünmüş Burç
Ds h8 |
H7 DH |
DÖ |
Dben, bir |
CD |
S3 |
DL |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0,022 | 12 +0,018 | 12 | +0,065 | 10.108 10.040 |
0,130 0,040 |
0,980 0,955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0,030 | ||||||||||||||||||||
| 12 -0,027 | 14 +0,018 | 14 | +0,065 | 12.108 12.040 |
0,135 0,040 |
1210 | 1215 | 1220 | ||||||||||||
| +0,030 | ||||||||||||||||||||
| 14 -0,027 | 16 +0,018 | 16 | +0,065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0,030 | ||||||||||||||||||||
| 15 -0,027 | 17 +0,018 | 17 | +0,065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 16 -0,027 | 18 +0,018 | 18 | +0,065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 18 -0,027 | 20 +0,021 | 20 | +0,075 | 18.111 18.040 |
0,138 0,040 |
1815 | 1820 | 1825 | ||||||||||||
| +0,035 | ||||||||||||||||||||
| 20 -0,033 | 23 +0,021 | 23 | +0,075 | 20.131 20.050 |
0,164 0,050 |
1.475 1.445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0,035 | ||||||||||||||||||||
| 22 -0,033 | 25 +0,021 | 25 | +0,075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0,035 | ||||||||||||||||||||
| 25 -0,033 | 28 +0,021 | 28 | +0,075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0,035 | ||||||||||||||||||||
| 28 -0,033 | 32 +0,025 | 32 | +0,085 | 28.155 28.060 |
0,188 0,060 |
1.970 1.935 |
2820 | 2830 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 30 -0,033 | 34 +0,025 | 34 | +0,085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 35 -0,039 | 39 +0,025 | 39 | +0,085 | 35.155 35.060 |
0,194 0,060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 40 -0,039 | 44 +0,025 | 44 | +0,085 | 40.155 40.060 |
8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 45 -0,039 | 50 +0,025 | 50 | +0,085 | 45.195 45.080 |
0,234 0,080 |
2.460 2.415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0,045 | ||||||||||||||||||||
| 50 -0,039 | 55 +0,030 | 55 | +0,100 | 50.200 50.080 |
0,239 0,080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 55 -0,046 | 60 +0,030 | 60 | +0,100 | 55.200 55.080 |
0,246 0,080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 60 -0,046 | 65 +0,030 | 65 | +0,100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0,055 | ||||||||||||||||||||
Ds h8 |
H7 DH |
DÖ |
Dben, bir |
CD |
S3 |
DL |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0,046 | 70 +0,030 | 70 | +0,100 | 65.200 65.080 |
0,246 0,080 |
2.460 2.415 |
8 | 6540 | 6560 | ||||||||||
| +0,055 | |||||||||||||||||||
| 70 -0,046 | 75+0,030 | 75 | +0,100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 75 -0,046 | 80 +0,030 | 80 | +0,100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 80 -0,046 | 90 +0,035 | 90 | +0.120 | 80.265 80.100 |
0,313 0,100 |
2.450 2.385 |
9.5 | 8040 | 8060 | 8080 | |||||||||
| +0,070 | |||||||||||||||||||
| 85 -0,054 | 95 +0,035 | 95 | +0.120 | 85.265 85.100 |
0,321 0,100 |
8540 | 8560 | 8580 | |||||||||||
| +0,070 | |||||||||||||||||||
| 90 -0,054 | 100 +0,035 | 100 | +0.120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0,070 | |||||||||||||||||||
| 100 -0,054 | 105 +0,035 | 105 | +0.120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0,070 | |||||||||||||||||||
| 105 -0,054 | 110 +0,035 | 110 | +0.120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 110 -0,054 | 115 +0,035 | 115 | +0.120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 120 -0,054 | 125 +0,040 | 125 | +0.170 | 120.270 120.110 |
0,324 0,100 |
12060 | 12080 | 120110 | |||||||||||
| +0,100 | |||||||||||||||||||
| 125 -0,063 | 130+0,040 | 130 | +0.170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0,100 | |||||||||||||||||||
| 130 -0,063 | 135 +0,040 | 135 | +0.170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 140 -0,063 | 145 +0,040 | 145 | +0.170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 150 -0,063 | 155 +0,040 | 155 | +0.170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 160 -0,063 | 165 +0,040 | 165 | +0.170 | 160.270 160.110 |
9.5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0,100 | |||||||||||||||||||
| 170 -0,063 | 175 +0,040 | 175 | +0.170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0,100 | |||||||||||||||||||
| 180 -0,063 | 185 +0,046 | 185 | +0.210 | 180.270 180.110 |
0,339 0,110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0.130 | |||||||||||||||||||
| 190 -0,072 | 195 +0,046 | 195 | +0.210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 200 -0,072 | 205 +0,046 | 205 | +0.210 | 200.276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 220 -0,072 | 225 +0,046 | 225 | +0.210 | 220.276 220.110 |
9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0.130 | |||||||||||||||||||
| 240 -0,072 | 245 +0,046 | 245 | +0.210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 250 -0,072 | 255 +0,052 | 255 | +0,260 | 250.282 250.110 |
0,354 0,110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0.170 | |||||||||||||||||||
| 260 -0,081 | 265 +0,052 | 265 | +0,260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 280 -0,081 | 285 +0,052 | 285 | +0,260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 300 -0,081 | 305 +0,052 | 305 | +0,260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
YAĞ DELİKLİ METRİK RULMAN POM BURÇLARI.pdf
POM bazlı kovan yatağı, POM burcu, sınır yağlamalı yatak, yağsız yatak, kuru yatak, POM yatak ve POM kaplamalı kuru kovan olarak da adlandırılır. Dübellere benzer bir malzeme yapısına sahiptir. Fark, POM kaplamalı katmanda yatmaktadır.

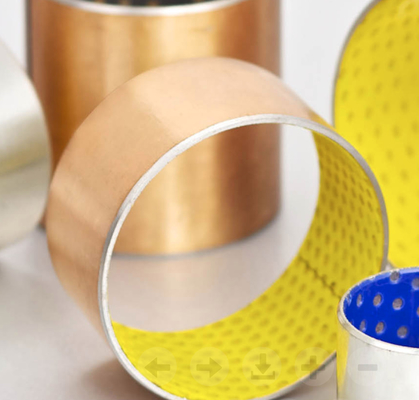

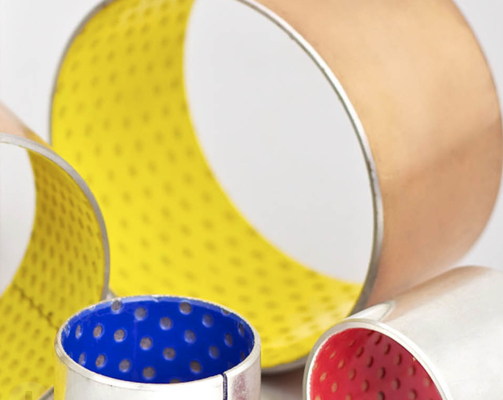

Sarı POM kompozit burç firmamızın standart bir ürünüdür. Bu tür kendinden yağlamalı yatak diğer POM burçlarla aynı malzeme yapısına sahiptir.
1. POM 0,3~0,5 mm.
2. Gözenekli bronz 0,2~0,3mm.
3. Çelik destek 0,4~2,2mm.
4. Bakır kaplama 0.008mm.
| POM Split Bush Rulman - POM Tipi için Özellikler | |
| Referans | POM çalısı |
| Marka | Viiplus |
| İç çapı | 20mm |
| Dış çap | 23mm |
| Genişlik | 15mm |
| Tip | Rulman |
| Ağırlık (kg) | 0.0001 |
· İyi yük taşıma kapasitesi ve aşınma direnci
· Doğrusal, salınımlı ve dönen hareketler için uygundur
· Nispeten yüksek yüklerde ve düşük hızlarda optimum performans
· Kurşunsuz prizler çevre koruma gereksinimlerini karşılayabilir
Sarı pom kompozit kendi kendini yağlayan yatak, kurşunsuz malzemenin kabul edilemez olduğu tekstil makineleri, kendi kendini yağlayan parçalar, araba şasileri, dövme makineleri, metalurji vb. gibi makinelerde yaygın olarak kullanılır.
| Yükleme kapasitesi | 70N/mm2 | |
| Sürtünme değeri | 0,05 ila 0,25 µ | |
| Sıcaklık | -40 ila +130 [ °C ] | |
| Max. Pv (yağ durumu) | 22N/mm2 .m/s | |
| Max hız | 2,5 m/sn | |
1. İşleme için yağlayıcı girintileri olan veya olmayan kayan katmanlı POM
2.Gözenekli Bronz Sinter
3.Çelik Sırt
| İŞLETİM PERFORMANSI | |
| Kuru | Fakir |
| Yağlanmış | İyi |
| Gres yağlanmış | Çok güzel |
| Su ile yağlanmış | Fakir |
| İşlem sıvısı yağlandı | Fakir |
| GENEL | Birim | Değer | |
| Maksimum yük, p |
Statik |
N/mm2 |
140 140 |
| Çalışma sıcaklığı |
Dakika |
°C |
- 40 130 |
| Doğrusal termal genleşme katsayısı | Yüzeye paralel | 10-6/K | 11 |
| Yüzeye normal | 10-6/K | 29 |
| GRES YAĞLI | ||
| Maksimum kayma hızı, U | Hanım | 2.5 |
| Maksimum pU faktörü | N/mm2xm/s | 2.8 |
| Sürtünme katsayısı | 0,06 – 0,12 |
| ÖNERİLER | |||
| Mil yüzey pürüzlülüğü, Ra | µm | ≤ 0,4 | |
| Mil yüzey sertliği |
Normal |
HB |
> 200 > 350 |
Standart ölçülerde rulman formları mevcuttur
Siparişe göre üretilen metrik yataklar ve emperyal burçlar: özel ölçülerde standart burç formları, yarım burçlar, damgalama ile elde edilen özel şekiller, yerleştirme çentikleri, yağlayıcı delikleri ve işlenmiş kanalları olan yataklar, özelleştirilmiş burç tasarımları
