| Marka Adı: | VIIPLUS |
| Model Numarası: | Grafit fişli pirinç burç |
| Moq: | Pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Grafit fişli pirinç burçlu Burçlar Çevrimiçi • Kayar Rulman Üreticileri • Kendinden Yağlamalı Burç T |

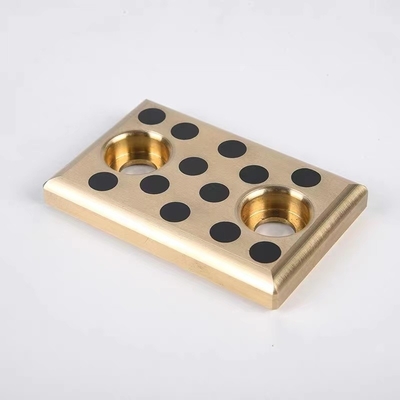

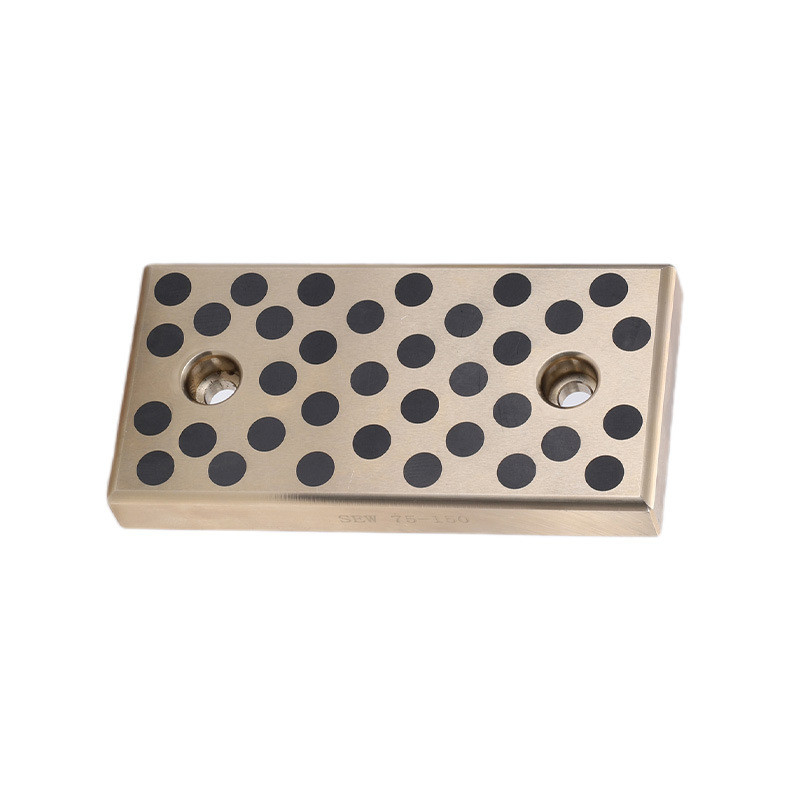

Grafit Bağlı Bronzdan Yapılmış Metrik Yağsız Kullanım Plağı, dayanıklı ve bakımsız bir rulman yüzeyi gerektiren uygulamalar için son derece verimli ve uzun ömürlü bir çözümdür.Bronz ve grafit kombinasyonu mükemmel aşınma direnci ve kendi kendine yağlayıcı özellikler sağlar, düzenli yağlama gerektirmeden sorunsuz çalışmayı sağlar.
Kullanım plakasının metrik boyutu, standart metrik bileşenlerle uyumluluğu ve değiştirilebilirliği sağlayan çeşitli endüstriyel makinelere ve ekipmanlara kolay bir şekilde entegre edilmesini sağlar.Grafit tıkanmış tasarım yağlama özelliklerini daha da artırır, yüksek yükler ve hızlar altında bile sürtünmeyi ve aşınmayı azaltır.
Grafit Bağlı Bronz, korozyon direnci ve aşırı sıcaklıklara dayanabilme yeteneği ile bilinir ve bu da sert ortamlarda kullanılmak için uygundur.Kullanım plakanın dayanıklılığı ve güvenilirliği, kullanım ömrünün uzatılmasını sağlar, duraklama sürelerini ve bakım maliyetlerini azaltır.
Genel olarak, Grafit Bağlı Bronzdan yapılan Metrik Yağsız Kullanım Plağı, düşük bakımlı bir rulman çözümünde yüksek performans ve dayanıklılık isteyen endüstriyel uygulamalar için ideal bir seçimdir.
| Boyut | Kimlik | Aşırı doz | W |
| JSP 18*75*10 | 18 | 75 | 10 |
| JSP 18*100*10 | 18 | 100 | 10 |
| JSP 18*125*10 | 18 | 125 | 10 |
| JSP 18*150*10 | 18 | 150 | 10 |
| JSP 28*75*10 | 28 | 75 | 10 |
| JSP 28*100*10 | 28 | 100 | 10 |
| JSP 28*125*10 | 28 | 125 | 10 |
| JSP 28*150*10 | 28 | 150 | 10 |
| JSP 35*100*10 | 35 | 100 | 10 |
| JSP 35*150*10 | 35 | 150 | 10 |
| JSP 35*200*10 | 35 | 200 | 10 |
| JSP 35*250*10 | 35 | 250 | 10 |
| JSP 35*300*10 | 35 | 300 | 10 |
| JSP 35*350*10 | 35 | 350 | 10 |
| JSP 38*75*10 | 38 | 75 | 10 |
| JSP 38*100*10 | 38 | 100 | 10 |
| JSP 38*125*10 | 38 | 125 | 10 |
| JSP 38*150*10 | 38 | 150 | 10 |
| JSP 48*75*10 | 48 | 75 | 10 |
| JSP 48*100*10 | 48 | 100 | 10 |
| JSP 48*125*10 | 48 | 125 | 10 |
| JSP 48*150*10 | 48 | 150 | 10 |
| JSP 50*100*10 | 50 | 100 | 10 |
| JSP 50*150*10 | 50 | 150 | 10 |
| JSP 50*200*10 | 50 | 200 | 10 |
| JSP 50*250*10 | 50 | 250 | 10 |
| JSP 50*300*10 | 50 | 300 | 10 |
| JSP 50*400*10 | 50 | 400 | 10 |
| JSP 75*150*10 | 75 | 150 | 10 |
| JSP 75*200*10 | 75 | 200 | 10 |
| JSP 75*250*10 | 75 | 250 | 10 |
| JSP 75*300*10 | 75 | 300 | 10 |
| JSP 75*400*10 | 75 | 400 | 10 |
| JSP 75*500*10 | 75 | 500 | 10 |
| Hayır, hayır. | DIN | Malzeme No. | Adlandırma | ASTM Standartı | Proporsiyonel | yoğunluk (g/cm3) | 0%2 gerginlik (MPa) | Çekim gücü (MPa) | Depresyon (%) | E-modül (MPa) | Sertlik (HB) | Başvurular |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Otomotiv, havacılık ve deniz mühendisliği alanlarında iyi dayanıklılık ve korozyon direnci gerektiren bileşenler için yaygın olarak kullanılır. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Genellikle, özellikle deniz ve endüstriyel uygulamalarda yüksek yük kapasitesi ve aşınma direnci gerektiren rulmanlar, kutular ve bileşenler üretiminde kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Deniz, havacılık ve ağır makinelerde yüksek dayanıklılık ve dayanıklılık gerektiren rulmanlar ve bileşenler üretmek için kullanılır. Aşırı yükler ve yüksek koroziv ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B 30 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67, Al 3-7, Fe 1.5-4, Mn 2.5-5, Zn geri kalanı | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Ağır yüklü rulmanlarda, hidrolik bileşenlerde ve deniz donanımında kullanılır. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Genellikle yüksek aşınma direnci gerektiren rulmanlar, dişliler ve bileşenler üretiminde kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnci ile bilinir.Listelenen içeriğe tüm haklar https tarafından saklıdır.www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Not: Teslim form kodları: .01 = kum dökme, .02 = yerçekimi dökme, .03 = Merkez kaçışlı döküm, .04 = sürekli döküm. | ||||||||||||
|
Yapılar
1 Katı yağlandırıcı film
2 Katı yağlayıcı fiş
3 Bronz destek
T şeklindeki rehber ray, kaydırma çekirdeği için, bakır plaka
Bu rehber raylar, sürüklenme yüzeylerinin çalışma koşullarına göre belirli bir oranda katı yağlama fişleri ile eşit olarak sağlanan yüksek aşınma dayanıklı bakır dökme alaşımından oluşur.yüksek dayanıklılıklı bakır alaşımı yüksek yük taşıma kapasitesi sağlar ve katı yağlayıcı düşük sürtünme filmi oluşumu olabilir.
Teknik kuru çalışma koşullarında, rulman yüzeyi,
Katı yağ maddesinin ilk temasta sayıcı malzemesine aktarılmasını sağlar.
Yağsız rulman denetimi - Silindrik parça denetimi
Yumruk rulmanı (grafitle kaplı tunçtan)
Sürekli dökme makinelerinde, madencilik makinelerinde, gemilerde, hava turbinlerinde, hidrolik türbinlerde ve plastik enjeksiyon kalıplama makinelerinde yaygın olarak kullanılabilir.
JDB-1 katı kayganlaştırıcı gömülü rulman, grafit eşit derecede gömülü olan dökme bronzdan yapılır. Kayganlaştırılması yağ filmine bağlı olan normal rulmanlardan üstün bir performansı vardır.Ağır iş koşullarındaYüksek sıcaklıklarda, yavaş hızlarda, korozyon karşıtı veya yağı sokmak zor olduğu yerlerde, hem sertlik hem de sürtünme karşıtı olarak performansını iki katına çıkarır.
| Temel malzeme | CuZn25A16Fe3Mn3 | Dinamik yük | 100N/mm2 |
| Temel sertlik | HB210~245 | Sürtünme katsayısı | <0.16 |
| Sıcaklık Max | 300°C | Hız sınırı | kuru 0.4m/s yağ 5m/s |
