| Marka Adı: | viiplus |
| Model Numarası: | Kendinden yağlamalı yatak |
| Moq: | Pazarlık edilebilir |
| fiyat: | According to product specifications |
| Ödeme Şartları: | L/C, T/T |
| Tedarik Yeteneği: | üretim kapasitesi büyük miktarlarda tedarik edilebilir |

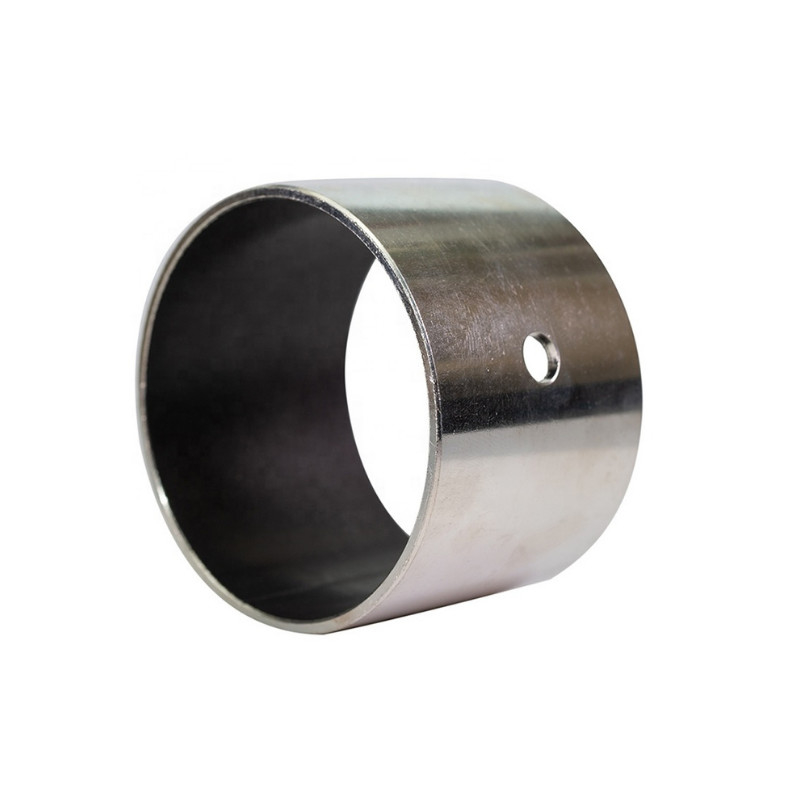

Çok katmanlı teneke kaplama ile düz MDZB Yağsız Kaplamalar, yüksek performanslı, yağlama içermeyen uygulamalar için tasarlanmıştır.Bu buşlar, aşınma direnci ve dayanıklılığını artıran benzersiz çok katmanlı teneke kaplamalıdır, uzun süreli güvenilir çalışmayı sağlar.
Düz tasarım, kabukların kolay bir şekilde monte edilmesini ve çeşitli mekanik sistemlere entegre edilmesini sağlar.bakım gereksinimlerinin ve işletme maliyetlerinin azaltılması.
Çok katmanlı teneke kaplama, sadece aşınma dayanıklılığını artırmakla kalmaz, aynı zamanda korozyon koruması sağlar ve zorlu ortamlarda buşinglerin ömrünü artırır.Bu kaplama aynı zamanda buşların sorunsuz çalışmasına katkıda bulunur, sürtünmeyi ve ısı üretimini en aza indirir.
Motorlarda, pompalarda veya diğer dönen makinelerde kullanılan, çok katmanlı teneke kaplama ile Düz MDZB Yağsız Bükülmeler, yağsız uygulamalar için sağlam ve güvenilir bir çözüm sunar.Yüksek performansları ve dayanıklılıkları, güvenilirlik ve uzun ömürlülüğünün en önemli olduğu endüstriyel uygulamalar için mükemmel bir seçim haline getirir.
| Türü | Düz. | Kasaklama malzemesi | ile Sintered Bronz | Maksimum İzin Verilen PV Değer Aralığı ((N/mm2•m/s) | 2.1 ¢5.0 |
|---|---|---|---|---|---|
| Maksimum İzin Verilen PV Değeri ((N/mm2•m/s) | 3.6 | Yönlendirilebilir maksimum yük ((N/mm2) | 49 | Maksimum İzin Verilen Hız ((m/s) | 0.65 |
| Montaj deliği yerleştirir | H7 |
İnce bir duvarı var ve kompakt.
・Materyaller
[ M ] Malzeme: Doldurucu Eklenmiş katmanı
Sinterlenmiş Bronz Katmanı
Çelikle desteklenmiş metal katman ( Düşük karbonlu çelik: Teneke kaplama)
İzin verilen sıcaklık: -195 ~ 280°C
| Bölüm Numarası | Bölüm Numarası |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Eşsiz çok yönlülüğünü birleştirmekÜretim esnekliği ile malzeme. Bugün bizimle iletişime geçin. Araştırma, Tasarım ve Üretim Maliyetlerinde Size Zaman ve Para Kazandırır. Ücretsiz Tasarım Yardımcılığı. Kaliteli Büsler ve rulmanlar.Özel Kendi Kendini Yağlayan rulman çözümleri.
Buşlar, hareket eden yüzeyler arasında kaydırma hareketi ile çalışır.Çoğu kasık çalışmak için ek yağlama gerektirmez.
Kendini yağlayan bronz kompozit buşlar kahverengi bir şerit üzerine sinterlenmiş bir tabakasından oluşur.Yüksek sıcaklıkUzun çalışma döngüleri gerektiren yağ kullanmadan yapılabilecek uygulamalar.
Bu tür kendi kendini yağlayan rulman, özellikle çelik ve çimento endüstrilerinde radyal veya eksenel yönde kullanılır.Kendi kendini yağlayan -bronz kompozit tuşlar, panellerde köprü destekleri olarak kullanılabilir, çünkü iç yüzeydeki kalın kaydırıcı katman 140 N / mm2'ye kadar yüklere dayanabilir.
1. / Pb 0.01 ~ 0.03mm karışımı, soket montajının temas yüzeyini etkili bir şekilde kaplayan mükemmel bir başlangıç transfer filmi sağlar ve oksit tipi katı bir kayganlaştırıcı filmi oluşturur.
2. sinterlenmiş bronz tozu 0,20-0,35 mm, kabuk yüzeyinin dışında maksimum ısı iletkenliği sağlar, ayrıca -kurşun karışımı için bir rezervuar olarak hizmet eder.
3- Bronz destek, olağanüstü yüksek yük kapasitesi, mükemmel ısı dağılımı sağlar.
| Destek metrail | bronz kalayla kaplanmış0,7-2,3 mm |
| Ara katman | Sinterlenmiş bronz0.2-0.3mm |
| Kaydırıcı katman | 0.01-0.03mm |
| Dayanıklılık | 140 N/mm2 |
| Sıcaklık aralığı | -195°C +300°C |
| Kaydırma Hız Sınırı | 5 m/s |
| Sürtünme katsayısı | 00.03 - 0.18 |
| Sınır Değeri (Kuru) | 4.3 N/mm2 × m/s |
| Sınır Değeri (Yağ) | 50 N/mm2 × m/s |
Kompozit düz rulman Kuru tip kompozit düz rulmanlar, ağır yüklerin taşınması gereken ve dönme veya salınım hareketlerinin nispeten yavaş olduğu rulman kümelerinde esas olarak kullanılır.
Kendini yağlayan standart boyutlarda bulunan rulman şekilleri
Kendini yağlayan sipariş üzerine yapılan rulman formları: özel boyutlarda standart formlar, zorlama silindirleri, flanslı zorlama silindirleri, yarı rulmanlar, damgalama veya derin çizim yoluyla elde edilen özel şekiller,özel rulman tasarımları.
| İşletme performansı | |
| Kuru | Çok iyi. |
| Yağ ile yağlanmış | - İyi. |
| Yağ yağlanmış | Adil. |
| Suyla yağlanmış | - İyi. |
| Süreç sıvısı yağlanmış | Adil. |
| Genel | Birim | Değer | |
| Maksimum yük, p | Statik | N/mm2 | 140 |
| Dinamik | N/mm2 | 140 | |
| Çalışma sıcaklığı | Min. | °C | - 200 dolar. |
| En fazla. | °C | 280 | |
| Doğrusal termal genişleme katsayısı | Yüzeye paralel | 10-6/K | 18 |
| Yüzeye normal. | |||
| 10-6/K | 36 |
| Kuru | ||
| Maksimum kayma hızı, U | m/s | 2.5 |
| Maksimum pU faktörü | N/mm2 x m/s | 1.8 |
| Sürtünme katsayısı | 0.02 - 0.25 * |
| Yağ yağlanmış | ||
| Maksimum kayma hızı, U | m/s | 5 |
| Maksimum pU faktörü | N/mm2 x m/s | 5 |
| Sürtünme katsayısı | 0.02 - 0.12 |
| ÖNERLER | |||
| Çubuk yüzeyinin kabalığı, Ra | Kuru | μm | 0.3 - 0.5 |
| Yağlanmış | μm | ≤ 0,05 - 0,4 * | |
| Çubuk yüzey sertliği | Katılaştırılmamış kabul edilebilir, daha iyi rulman ömrü > 200 HB | ||
* Çalışma koşullarına bağlı olarak
Bu tür rulman özellikle çelik ve çimento endüstrilerinde radyal veya aksel olarak kullanılır.
Sanayi: havacılık, tarım ekipmanları, inşaat ekipmanları, malzeme taşıma ekipmanları, metal, plastik ve kauçuk şekillendirme makineleri; ofis ekipmanları, tıbbi ve bilimsel ekipmanlar,Paketleme ekipmanları, pnevmatik ve hidrolik ekipman silindirleri, pompalar ve motorlar, demiryolları ve tramvaylar, tekstil makineleri, valfler vb.
Diğerleri: deniz ve açık deniz ekipmanları, su veya açık hava ortamlarında diğer uygulamalar
Özellikle yüksek kimyasal direnç gereksinimleri için, yağlayıcı ile veya olmadan uzun ömür ve sorunsuz performansın zorlu kriterlerini karşılayabilir.
Bronz Destekli kabuğu, daha sonraki döküm makinelerinin rulo oluk kabuğu, beton enjeksiyon pompaları ve beton için vida taşıyıcıları gibi uygulamalarda çelik metalürjisinde yaygın olarak kullanılır.Ayrıca çelik korumalardan yapılabilir veya hem radyal hem de eksenel yönlerde hareket edebilen flanslı kabuklara dönüştürülebilirler..
Bronz Desteklenen kabuğu, yağın verimli olmadığı ve makinenin uzun süreli koşullarda çalışması gereken yüksek sıcaklıklı ortamlar için özellikle uygundur.
