| Marka Adı: | https://www.viiplus.com/ |
| Model Numarası: | Kılavuz Burçlar ve baskı pulları |
| Moq: | 500 adet |
| fiyat: | factory price |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Küçük MOQ |

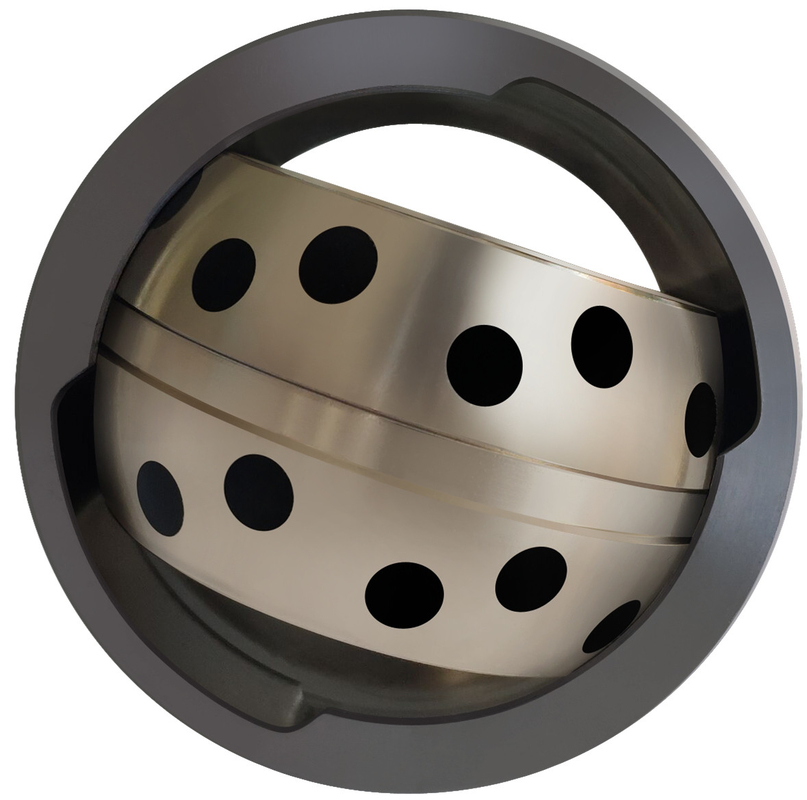

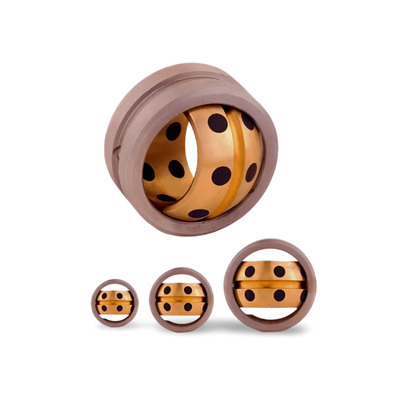

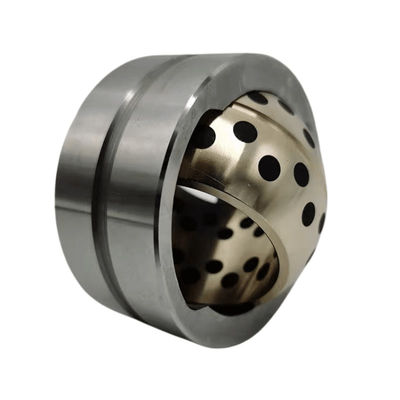

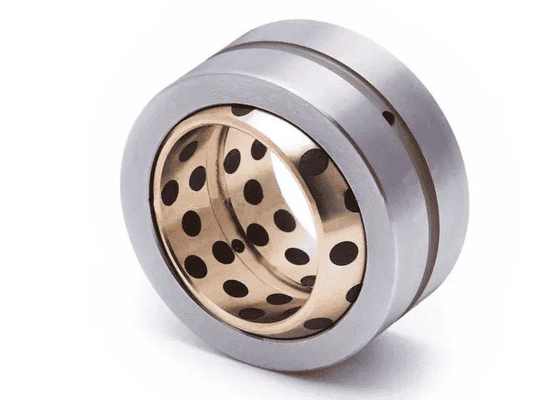

Salınımlı rulmanla performans arttırmaKüresel düzlükSOBS
"Yüksek Performanslı Bağlanmış Grafit Oscillating Spherical Plain Bearing SOBS" belirli bir rulman türünü ifade eden teknik bir terimdir.
Yüksek Performans: Bu, rulmanın olağanüstü dayanıklılık, hassasiyet ve/veya yük taşıma kapasitesi ile çalışması için tasarlandığını gösterir.
Bağlanmış Grafit: Grafit, kendi kendini yağlayan özellikleri ve aşınmaya dirençli olması nedeniyle genellikle rulmanlarda kullanılan bir malzemedir."Plugged" büyük olasılıkla grafitin yatırmanın performansını artırmak için belirli bir şekilde yerleştirildiği veya uygulandığı belirli bir üretim sürecini veya yapısını ifade eder..
Salıncak: Bu, rulmanın hareket kalıbına atıfta bulunur. Döner rulmanlar, genellikle döner noktalarda veya döner eklemlerde görülen açısal hareketi veya döner hareketleri ele almak için tasarlanmıştır.
Küresel düzlük: Küresel düz bir rulman, hem dönme hem de eğim hareketlerine izin veren bir rulman türüdür.
SOBS: Bu, bu tür rulmanlar için bir kısaltma veya özel bir isim gibi görünüyor.
Özetle, Yüksek Performanslı Plugged Grafit Oscillating Spherical Plain Bearing SOBS, yüksek performanslı uygulamalar için tasarlanmış bir rulmandır.yağlama ve aşınma direnci için grafit içerir, salınım hareketlerini yönetir, çok yönlü esnekliği sağlar ve özel bir SOBS adı veya ticari adı olabilir.
Makine mühendisliği alanında, salınımlı rulmanlar, sayısız uygulamada sorunsuz çalışmayı ve optimum performansı sağlamakta vazgeçilmez bir rol oynar. Bunların arasında, küresel düz rulmanlar, makine içindeki dönme ve salınım hareketlerini karşılama konusunda çok yönlülüğü ve verimliliği ile öne çıkar.Taşıma çekirdeğinde küresel düz bir tasarıma sahiptir, bu da minimum sürtünme ve aşınma ile dönme ve eğim hareketlerine uyum sağlıyor.Bu grafit fişleri katı yağlayıcı olarak hizmet eder., rulmana kendi kendine yağlayıcı özellikler sağlar.
Küresel düz yataklar, kaygan bir temas yüzeyi barındıran küresel iç ve dış halkalarıyla karakterize edilir.ve değişen açısal hareket dereceleriBu rulmanlar genellikle yüksek kaliteli rulman çelikten yapılmış iç ve dış halkalarla yapılır.kaydırıcı temas yüzeyi çelik üzerine çelik gibi farklı malzemelerden oluşabilir., çelik-bronz veya çelik-kompozit.
Küresel düz rulmanların çok yönlülüğü ve dayanıklılığı, onları çok çeşitli endüstrilerde ve uygulamalarda vazgeçilmez kılar.Ağır makine ve inşaat ekipmanlarından havacılık ve otomotiv sistemlerine kadar, bu rulmanlar, güvenilir performans ve dayanıklılığın en önemli olduğu çeşitli ortamlarda kullanılmaktadır.
Havacılık alanında, küresel düz rulmanlar uçak iniş takım sistemlerinde, kontrol yüzeylerinde ve motor bileşenlerinde kritik bir rol oynar.Yüksek yüklere ve zorlu çalışma koşullarına dayanabilme yetenekleri, güvenli ve verimli uçuş operasyonlarını sağlamak için onları ideal hale getirir.
Otomobil endüstrisi içinde, küresel düz rulmanlar genellikle direksiyon sistemlerinde, süspansiyon bileşenlerinde ve tahrik sistemi montajlarında kullanılır.Yanlış hizalaşmaya uyum sağlama ve şok ve titreşimleri alma yetenekleri aracın performansını arttırır, rahatlık ve güvenlik.
Endüstriyel makine uygulamalarında, küresel düz rulmanlar konveyör sistemlerinde, hidrolik silindirlerde ve eklemlemlerde yaygın olarak kullanılmaktadır.Güçlü yapıları ve yüksek yük taşıma kapasiteleri, çeşitli üretim süreçlerinin sorunsuz ve güvenilir çalışmasına katkıda bulunur.
| Özellikleri: | SOBS |
|
Temel malzeme:
|
Özel Bakır (SO#50SP2)
|
| bileşim: | CuZn25A16Fe3Mn3 Bazı |
|
Kendini yağlayan:
|
- Evet.
|
| Yağlama: | Grafit |
|
Yüzey basıncı P:
|
100 N/mm2
|
| Kaydırma hızı v: | 30 m/min |
|
P*v değeri:
|
200 N/mm2 x m/min
|
| Çalışma sıcaklığı: | -50°C / +200°C (max. 300°C) |
|
Sürtünme katsayısı:
|
0,07
|
Diğer rulman türleriyle karşılaştırıldığında, küresel düz rulmanlar, çeşitli endüstrilerde yaygın olarak benimsenmelerine ve popülerlik kazanmalarına katkıda bulunan birkaç farklı avantaj sunar.
Küresel düz rulmanlar, ağır radyal ve eksenel yüklere dayanacak şekilde tasarlanmıştır ve bu da yüksek yük taşıma kapasitesinin gerekli olduğu uygulamalar için uygundur.Güçlü yapıları ve verimli yük dağılımları, zor koşullarda güvenilir bir performans sağlar.
Kendini Yağlayan Özellikler
Birçok küresel düz rulman, dış yağlama gerekliliğini ortadan kaldıran kaplamalar veya yağla dolu boşluklar gibi kendi kendini yağlandıran özelliklerle donatılmıştır.Bu bakım gereksinimlerini azaltır ve rulman kullanım ömrünü uzatır, maliyet tasarrufu ve operasyonel verimliliğe yol açar.
Yanlış Hizalaşmanın Yerleşimi
Optimal performans için hassas bir hizalama gerektiren geleneksel rulmanların aksine, küresel düz rulmanlar, şaftın hizalamasını ve açısal hareketi karşılayabilir.Bu esneklik, parçalara olan yükü en aza indirir ve makinenin ömrünü uzatırÖzellikle dinamik çalışma ortamlarında.
Seçim ve Kurulum İçin Ana Noktalar
Küresel düz rulmanların birçok yararı olsa da, en iyi performansı ve uzun ömrü sağlamak için doğru seçim ve kurulum çok önemlidir.
Güç Gereksinimleri
Küresel düz bir rulman seçmeden önce, hem radyal hem de eksenel yüklerin yanı sıra dinamik ve statik kuvvetler de dahil olmak üzere beklenen yük koşullarını değerlendirmek önemlidir.Uygun yük kapasitesine sahip bir rulman seçmek, güvenilir çalışmayı sağlar ve erken arıza önler.
Çevre Koşulları
Küresel düz yatakları seçerken, aşırı sıcaklıklar, nem, kirlilik,ve kimyasallara veya koroziv maddelere maruz kalmakUygun mühürleme ve yüzey tedavileri olan rulmanları seçmek, olumsuz koşulların etkilerini hafifletmeye ve kullanım ömrünü uzatmaya yardımcı olur.
Küresel düz rulmanlar, diğer salınımlı rulmanlar arasında, eşsiz çok yönlülük, güvenilirlik ve performans sağlayan çeşitli mekanik sistemlerde temel unsurlardır.Otomobil, endüstriyel makineler ve daha fazlası, bu rulmanlar sorunsuz çalışmayı ve en yüksek işlevselliği korumak için hayati önem taşımaktadır.Mühendisler ve teknisyenler, tasarım ilkelerini kavrayarak sistemlerinin performansını ve verimliliğini optimize edebilir, küresel düz rulmanlarla ilgili uygulamalar, avantajlar ve önemli faktörler.- Hayır.
Daha fazla bilgi almak istiyorsanız,Siparişe hoş geldiniz:VIIPLUS
Model numarasını veriyoruz: Standart No.JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150JDBS-160, JDBS-180, JDBS-200, JDBS-220, JDBS-240, JDBS-260, JDBS-280, JDBS-300.
| Madde adı | İç çapı d | Dış çapı D | Genişliği W | A açısı | S-øD1 | 1 | l2 | İzin verilen radyal yük Rd (kN) | İzin verilen aksel yük Td (kN) | Rd x V izin verilir (kN x m/min) | Türü | CAD-Yükleme | Anket |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
