| Marka Adı: | VIIPLUS |
| Model Numarası: | Yağsız Plakalar, |
| Moq: | Pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |

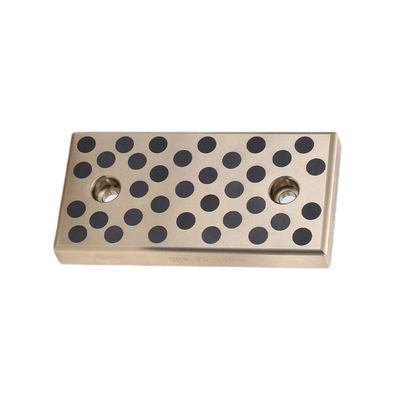

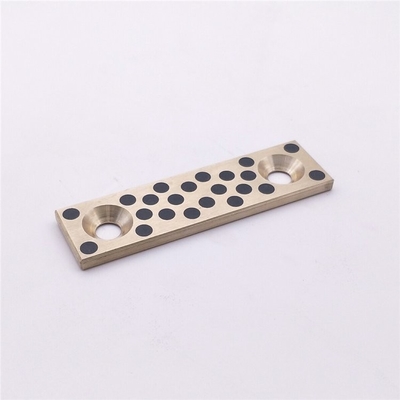

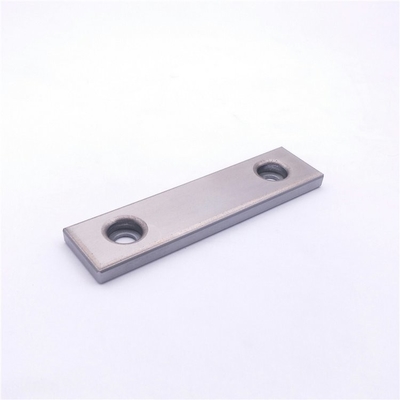

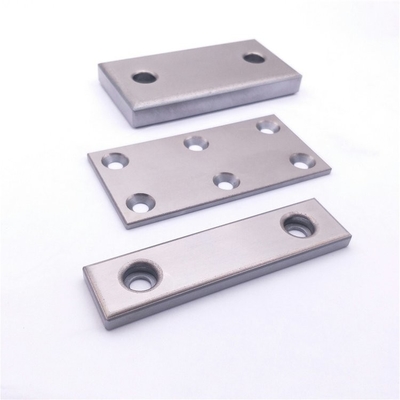

Özellikle ince bir duvar yapısı ve 5 mm kalınlığıyla tasarlanmış 2000 numaralı aşınma plakamızı sunuyoruz.Müşterilerimizin özel ihtiyaçlarını ve özelliklerini karşılamak için tamamen özelleştirilmiştir..
İnce duvar tasarımı, sadece plakanın toplam ağırlığını azaltmakla kalmaz, aynı zamanda yapısal bütünlüğünü de korur ve ağır yüklere ve aşınma koşullarına dayanabilmesini sağlar.5 mm kalınlığı, hafif kalırken yeterli dayanıklılık sağlar ve kurulumu kolaydır.
CWT Tipi bir aşınma plağı olarak, özellikle yüksek aşınma direnci gerektiren uygulamalar için tasarlanmıştır.ya da diğer herhangi bir endüstriyel ortamda, bu plaka dayanıklı olacak.
Bu aşınma plakanın özelleştirilmiş doğası, herhangi bir özel uygulamaya veya makineye uyması için uyarlanabileceği anlamına gelir.Gereksinimlerinize mükemmel bir şekilde uyan bir tabak oluşturabiliriz..
Özetle, 2000 numaralı aşınma plakası, ince duvar tasarımı ile, 5 mm kalınlığında,ve Tip CWT sınıflandırması, yüksek aşınma direnci gerektiren herhangi bir endüstriyel uygulama için sağlam ve güvenilir bir çözümdür.Özelleştirilmiş doğası, herhangi bir müşterinin veya uygulamanın benzersiz ihtiyaçlarını karşılamak için uyarlanabilmesini sağlar.
# 2000 Kullanım levhası ince duvarlı 5 mm Tipi (CWT) boyut tablosu
Otomasyon Bileşenleri Doğrusal Hareket. Yağsız plakalar, Rehber raylar Yağsız kaydırma plakaları, Herhangi bir kaydırma yönünde kullanılabilen ekonomik rulmanlar
Bronze Bushing 2000S serisi, yeni geliştirilen özel bir alaşımdan yapılmış # 2000 Wear Plate Thin Wall 5 mm Type (CWT) rulmanlar.Çoğunlukla grafitten yapılmış katı yağlama maddesinin daha fazla yağla ıslatılmış olduğu durumlarda..
Bronze Bushing #2000, özel sinterlenmiş malzemeden yapılmış bir kaydırma yüzeyi ve çelik yapılandırılmış bir metal arka yüzeyi olan bir kompozit çok katmanlı #2000 Wear Plate Thin Wall 5 mm Type (CWT) rulmanıdır.Sinterlenmiş katman, esas olarak özel bakır alaşımından ve grafitten oluşan katı kaygan kayganlaştırıcıdan dispersiyon sinterlemesini kullanır.
Bronz Kabuk # 2000 Kullanım Plaka İnce Duvar 5 mm Tipi (CWT) > Metal Taşıma
Özellikleri
Katı kaygan maddelerin dağılım sinterlenmesi, # 2000 Wear Plate Thin Wall 5 mm Type (CWT) rulmanın keyfi hareket yönlerinde başarılı bir şekilde kullanılmasını ve çok küçük hareketlere dayanmasını sağlar.
Yağlama gerekmiyor.
Mükemmel yük ve aşınma direnci veya hız değişimleri sunar.
Örnek ve ek işleme yönelik plaka malzemesi mevcuttur.
Sinterlenmiş, yağla ıslatılmış ve dağılmış katı yağlayıcı içeren kaydırma levhası
| Hayır, hayır. | DIN | Malzeme No. | Adlandırma | ASTM Standartı | Proporsiyonel | yoğunluk (g/cm3) | 0%2 gerginlik (MPa) | Çekim gücü (MPa) | Depresyon (%) | E-modül (MPa) | Sertlik (HB) | Başvurular |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Otomotiv, havacılık ve deniz mühendisliği alanlarında iyi dayanıklılık ve korozyon direnci gerektiren bileşenler için yaygın olarak kullanılır. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Genellikle, özellikle deniz ve endüstriyel uygulamalarda yüksek yük kapasitesi ve aşınma direnci gerektiren rulmanlar, kutular ve bileşenler üretiminde kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Deniz, havacılık ve ağır makinelerde yüksek dayanıklılık ve dayanıklılık gerektiren rulmanlar ve bileşenler üretmek için kullanılır. Aşırı yükler ve yüksek koroziv ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B 30 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67, Al 3-7, Fe 1.5-4, Mn 2.5-5, Zn geri kalanı | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Ağır yüklü rulmanlarda, hidrolik bileşenlerde ve deniz donanımında kullanılır. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Genellikle yüksek aşınma direnci gerektiren rulmanlar, dişliler ve bileşenler üretiminde kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnci ile bilinir.Listelenen içeriğe tüm haklar https tarafından saklıdır.www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Not: Teslim form kodları: .01 = kum dökme, .02 = yerçekimi dökme, .03 = Merkez kaçışlı döküm, .04 = sürekli döküm. | ||||||||||||
# 2000 Kullanım levhası ince duvarlı 5 mm Tipi (CWT) boyut tablosu
| Bölüm Numarası | Genişlik W (mm) | Uzunluk L (mm) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| Kullanım Plaklarının Türleri | ||||
| Malzeme | Kalınlığı | Kod No. | Fewutürler | |
| Temel Metal | Yağsız Tipi | |||
| FC250 | Grafit |
20 | SESF | Düşük yük ve orta hızda mükemmel kayma performansı. |
| 20 | SESFT | |||
| SS400 | Bakır toz sinterleme | 20 | SOX | Düşük basamaklarda mükemmel kayma performansı. Orta yük ve orta hız. Bakır tabanlı toz ve grafit kullanan sinterlenmiş katmanla, nöbet oluşumu çok sınırlıdır. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| Bakır alaşımı | Grafit | 20 | SESW | Yüksek yük ve düşük hızda mükemmel kaydırma performansı.Bağlantılı ve sık başlama ve durmalarda iyi performans gösterilmektedir. |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| Çelik (S45C) | Grafit | 20 | FRP | Yüzey sertliği HRC40 veya daha fazla olduğundan, aşınmaya karşı mükemmel bir dayanıklılık gösterir. |
| Çelik (SKS3) | 20 | TSP | Yüzey sertliği HRC58 veya daha fazla olduğundan, | |
| Hizmet aralığı | |
|---|---|
| Yağlama koşulları | Kuru |
| Servis sıcaklık aralığı (°F) |
-40'dan +248'e kadar |
| izin verilen maksimum temas basıncı: P (N/mm2) |
29 |
| izin verilen en yüksek hız: V (m/s) |
1.00 |
| İzin verilen PV değeri (N/mm2・m/s) |
1.63 |
■ Yağlandığında daha yüksek performans gösterir.
■ Dağıtılmış katı yağlayıcı herhangi bir yönde hareketlere izin verir.
■ Düşük sürtünme katsayısı ve oldukça üstün aşınma direnci özellikleri.
■ 2000'den daha düşük fiyatlar, bakır alaşım tabanlı 5 mm Tipi (CWT) Plaka İnce Duvarlı rulmanları kullanın.
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
Sinterlenmiş tabakalar, ana bileşeni grafit olan eşit dağılmış bir yağlayıcı katı içeren özel bakır-nikel alaşımından yapılmıştır.Katı yağlayıcılar Sintered Multi-Layer # 2000 Wear Plate Thin Wall 5 mm Type (CWT) üzerine salınacakBu, çalışma sırasında daha düşük bir sürtünme katsayısı sağlar.
Ayrıca, bu sinterlenmiş tabakalar yağla ıslatılır.Plastik enjeksiyon kalıplama makineleri ve bağlantıları için giyim plakaları Sintered Multi-Layer # 2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve, inşaat makineleri vb.
· Dağınık katı yağlayıcı herhangi bir yönde hareketlere izin verir ve küçük hareketler için üstün performans sunar.
· Yağlama gerektirmeden kullanılabilir.
· Üstün yük direnci, hız özellikleri ve aşınma direnci özellikleri.
· Standart Oilles 2000 buşluk mangası ürünleri ve ek işleme için plakalar çeşitli boyutlarda mevcuttur.
| Yağlama koşulları | Kuru | Periyodik yağlama |
|---|---|---|
| Servis sıcaklık aralığı (°C) |
-40+120 | -40+120 |
| izin verilen maksimum temas basıncı: P (N/mm2) |
24.5 | 49 |
| izin verilen en yüksek hız: V (m/s) |
0.50 | 1.00 |
| İzin verilen PV değeri (N/mm2・m/s) |
1.63 | 2.45 |
Parantezlerdeki değerler statik basınçlardır.Sinterli Çok Katmanlı rulmanlar, bu basınçlarSinterli çok katmanlı rulmanlarhareketsiz veya çok düşük hareketli uygulamalarda (% 0.0017 m / s).
| yoğunluk | - Evet. | g/cm3 | 6.3 |
|---|---|---|---|
| Sertlik | JIS K 7202-2 | İnsan Hakları Yönetimi | 60-95 |
| Yağ aşılanma oranı | - Evet. | Vol% | 12 |
· Yukarıda gösterilen değerler sinterlenmiş katman için.
· Yukarıda gösterilen değerler standart değerler değil, tipik değerlerdir.
Bronz Bushing 2000 malzemesi satın alınır ve sonlandırıldıktan sonra kullanılırsa, işlenmesinden sonra yağla ıslatılmalı ve daha sonra evde monte edilmelidir.Bütçe koltuğu Sinterli Çok Katmanlı rulmanlarUzun süre depolanır veya yıkanırsa, tekrar yağla ıslatılmalı ve daha sonra kaplamaya monte edilmelidir.İşlenmiş suya batırBütçe koltuğuSinterli Çok Katmanlı rulmanlarkullanmadan önce 24 saat veya daha uzun süre yağlama yağında, eğer yağ beslenmesi (sıcaklama yoluyla) devre dışı bırakılmışsa.
