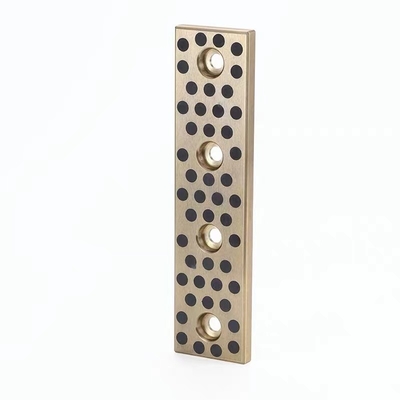

CAM V Guide Plugged Graphite Slide Bearing Plates with Solid Lubricant, çeşitli endüstriyel uygulamalarda olağanüstü aşınma direnci ve pürüzsüz kayma performansı sağlamak için tasarlanmıştır.
Taşıma plakaları, mükemmel yağlama özellikleri ve yüksek sıcaklıklara ve basınçlara dayanabilme yeteneği ile ünlü olan yüksek kaliteli grafit malzemesinden yapılmıştır.Yerçekimi plakalarına entegre edilen katı yağlayıcı, performanslarını daha da artırır, sorunsuz ve verimli çalışmayı sağlayarak sürtünmeyi ve aşınmayı azaltır.
Bu rulman plakalarının CAM V Guide tasarımı, doğru ve güvenilir hareketleri sağlayan hassas hizalama ve istikrarlı yönlendirme sağlar.Kapalı özellik ek dayanıklılık ekler ve enkaz veya kirleticilerin yatak sistemine girmesini önler, böylece ömrünü uzatır.
Bu rulman plakaları, makineler, taşıyıcılar ve diğer ağır görevli uygulamalar dahil olmak üzere çok çeşitli endüstriyel ekipmanlarda kullanılmak için uygundur.Katı yağlayıcı özellikleri, düzenli yağlamanın zor veya pratik olmayan ortamlar için özellikle uygundur.
Özetle, CAM V Guide Plugged Graphite Slide Bearing Plates with Solid Lubricant, endüstriyel kaydırma uygulamaları için güvenilir ve verimli bir çözüm sunar.Mükemmel aşınma direnci ve pürüzsüz kayma performansı sağlar.

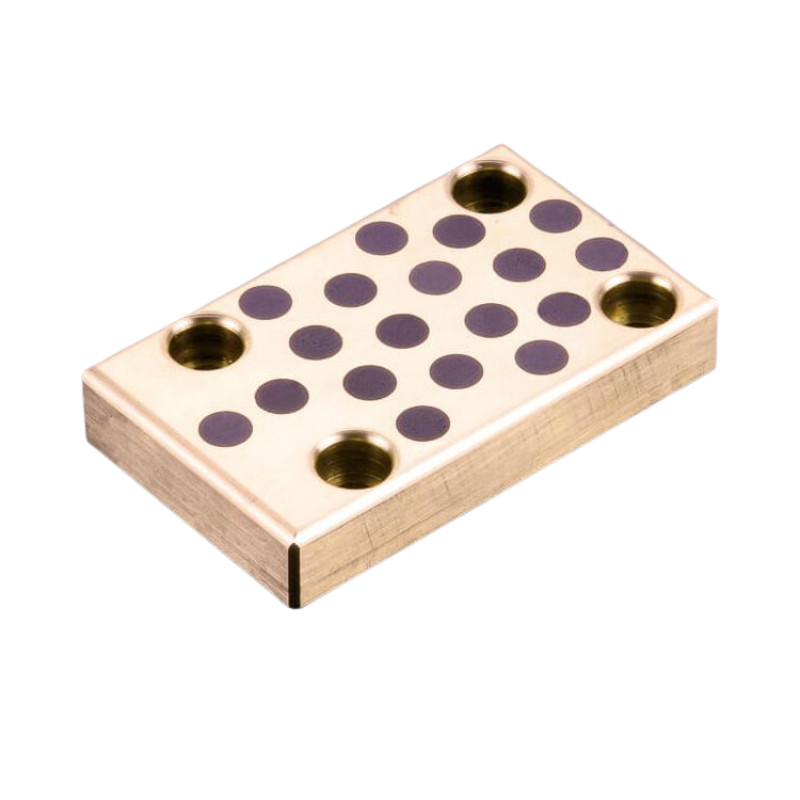

CAM V Rehberlik Yağı Özgür kayma parçası. İki taraftan oluşur: Cam Alt Rehberlik Plağı ve Cam Alt Kaydırma Plağı.
Bronz V Rehber 25CGW: Bakır Alaşımı + Yağsız (TM) Katı Yağlama
Çelik Rehberi 25CGI: S45C (55HRC~)
Model
25CGW/25CGI
Üretici kodu
CGW/CGI/CBSP/CBS
Yağsız kaydırma plakaları, uygun yerlere özel bir katı yağlayıcı ekleyerek üretilir.Sinterli alaşım, katı yağlayıcıların ve gözeneklerle doldurulmuş yağlama yağının eşit bir dağılımına sahip özel bir alaşımdır.Metal temel malzeme yükü desteklerken, yerleşik katı yağlayıcı yağlama sağlar, bu da zor koşullarda bile üstün yağsız dayanıklılığa neden olur.
| Tasarım ve özellikleri | ||||||||||||||||
| dg | DIN | Malzeme - Hayır, hayır. teslim form1) |
Adlandırma | ASTM standardı | Proporsiyonel ağırlıklar | Fiziksel özellikler (min.) | ||||||||||
| Standart | Alaşım - Hayır, hayır. |
DIN | ASTM | yoğunluk | 0% 2 Depresyon |
Çekici Güç |
Depresyon | Emodulus | Sertlik | Uygulama | ||||||
| Simge | ρ | δy | δT | |||||||||||||
| Birim | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 izin verilir Max. porsiyonlar Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standart malzeme için Çoğu başvuru Uluslararası Standartlaştırılmış |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87 Sn 11 - 13 Pb 1-2 izin verilen Ni 0.8 - 1.5 Max. porsiyonlar Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Yüksek için malzeme yükler ve/veya korozyon gerginliği Uluslararası saldırı Sadece kısmen Standartlaştırılmış |
|||
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 izin verilir Max. porsiyonlar 3'te.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 En fazla üç.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Malzeme Aşırı yükler ve/veya yüksek koroziv Çevre Uluslararası Standartlaştırılmış |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2,5 - 5 Zn dinlenme izin verilir Max. porsiyonlar En fazla 3. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 En fazla 1. |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Malzeme En yüksek yükler - Hayır. Korosif saldırı. Uluslararası kısmen Standartlaştırılmış Çok geniş bir alan |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | ile malzeme İyi bir aşınma direnci- Tance. korozyon ve deniz suyu dirençli Uluslararası kısmen Standartlaştırılmış |
|||
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| (1) Teslim form: .01 = kum dökme. .02 = yerçekimi dökme. .03 = Merkez kaçışlı döküm. .04 = Sürekli dökme | ||||||||||||||||
Teknik veriler
| Sınıf | JDB-10 | JDB-20 | JDB-30 | JDB-40 | JDB-50 |
| Malzeme | CuZn25Al5 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | HT250 | CuSn12 |
| yoğunluk | 8 | 8.9 | 7.8 | 7.35 | 8.9 |
| Sertlik | ≥210 | ≥ 70 | ≥ 150 | ≥ 160 | ≥ 75 |
| Çekim gücü | ≥ 750 | ≥ 250 | ≥ 500 | ≥ 150 | ≥270 |
| Üretim gücü | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | |
| Uzunluk | ≥12 | ≥13 | ≥ 10 | ≥12 | ≥ 5 |
| Doğrusal genişleme katsayısı | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 0.8×10-5/°C | 1.8×10-5/°C |
| En fazla. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+150°C | -40~+400°C |
| Maks.dinamik yük | 100 | 60 | 50 | 70 | 70 |
| Maks.hız ((Kuru) | 15 | 10 | 20 | 0.15 | 10 |
| N/mm2*m/s ((Yağlama) | 200 | 60 | 60 | 0.8 | 80 |
| Sıkıştırma deformasyonu | < 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm |
1Yağsız kaydırma plakaları, sürekli bir yağ kaynağı ihtiyacın olduğu, sık veya sık başlama ve durma hareketlerinin gerekli olduğu ve yağ filminin oluşması zor olan yerlerde en etkili olanlardır.
2Yağsız kaydırma plakaları yağsız koşullarda kullanıldığından, yağlama ekipmanı gerekmez.Bu, montaj süresini azaltır ve hidrokarbonlardan kaynaklanan kirliliği ve diğer sorunları önleyerek daha temiz bir çevreye yol açar.
3Yağsız kaydırma plakaları mükemmel nöbet direncine sahiptir.
Malzeme: C86300 bronzO.İll-Free kaydırma plakalarıÖzel katı yağlayıcı. Daha verimli kullanım için ilk yağlama önerilir. Bakır alaşımından yapılmış yağsız kayma plakaları
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) Kimyasal bileşim kalitesi/% |
|||||||||
| Cu | S.n. | Al | Fe | M | Ni | Pb | Evet. | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-8.0 | 0.01 | 1.5 | 2.0-4.0 |
| Çekim dayanıklılığı ((Mpa) | Verim gücü ((Mpa) | Düktilite % | Sertlik (HB) |
| 241 | 138 | 10 | 65 |
| 25CGW | 35 | 75 | 24 | 15 | 30 | 45 | - | 2 | 8 | 15 | 15 | 15 | 4 | 11 | 9 | 14 |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 85 | 45 | ||||||||||||||
| 150 | 110 | 70 | ||||||||||||||
| 50 | 75 | 31 | 15 | 30 | 45 | - | 2 | 10 | 15 | 18 | 15 | 8 | 13 | 11 | 17.5 | |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 25 | 50 | 75 | 25 | ||||||||||||
| 150 | 25 | 50 | 100 | 50 | ||||||||||||
| 65 | 100 | 35 | 20 | 40 | 60 | - | 2 | 10 | 20 | 18 | 15 | 8 | 10 | 11 | 17.5 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | ||||||||||
| 200 | 4 | 100 | ||||||||||||||
| 250 | 5 | 150 | ||||||||||||||
| 300 | 6 | 200 |
| 25CGI | 35 | 75 | 20 | 15 | 30 | 45 | - | 2 | 8 | 15 | 17 | 4 | 9 | 14 | 35 |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 85 | 45 | |||||||||||||
| 150 | 110 | 70 | |||||||||||||
| 50 | 75 | 32 | 15 | 30 | 45 | - | 2 | 10 | 15 | 29 | 10 | 11 | 17.5 | 50 | |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 25 | 50 | 75 | 25 | |||||||||||
| 150 | 100 | 50 | |||||||||||||
| 65 | 100 | 47 | 20 | 40 | 60 | - | 2 | 10 | 20 | 44 | 20 | 11 | 17.5 | 65 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | |||||||||
| 200 | 4 | 100 | |||||||||||||
| 250 | 5 | 150 | |||||||||||||
| 300 | 6 | 200 |
Bu tür yağsız kaydırma plakaları, yağın girmesi mümkün olmadığında kuru, yüksek sıcaklık, yüksek basınç, koroziv, su veya diğer kimyasal ortamlarda uygulanabilir.Otomotiv ürün serisinde yaygın olarak kullanılır, su mühendisliği, baraj kapısı, plastik endüstrisi, sonradan döküm makineleri, metalürji endüstrisinde çelik silindirleri, maden makineleri, gemiler, turbo jeneratörleri, hidrolik türbinler,ve enjeksiyon kalıplama makineleri.
VSB-50P Kaydırma Blok malzemesi, özel katı yağlayıcıların yerleştirildiği güçlü dökme bronz bazlı metalden yapılmıştır.Lagerin düşük hızlarda aşırı yüksek / düşük sıcaklık koşullarında önceden yağlanmadan mükemmel performans göstermektedirBu malzeme, özellikle yüksek yük için, aralıklı salınım hareketleri için bakımsız bir rulman çözümü sağlar.
