| Marka Adı: | VIIPLUS |
| Model Numarası: | yağsız çalı |
| Moq: | Pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |

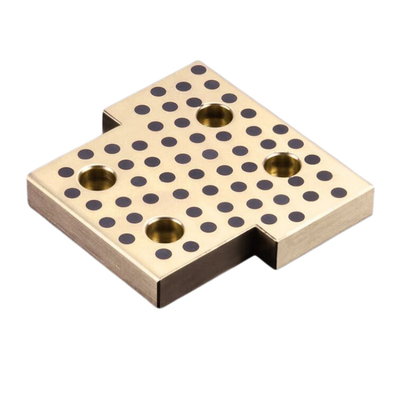

Düz Tip Aşınma Plakası #500SP SWP-75100B Yağsız, sürtünme ve aşınmanın sorun olduğu çeşitli endüstriyel uygulamalarda kullanılmak üzere tasarlanmış yüksek kaliteli bir aşınma bileşenidir. Bu aşınma plakası, uzun süreli güvenilirlik ve performans sağlayarak ağır yüklere ve yüksek hızlı hareketlere dayanabilen dayanıklı malzemelerden yapılmıştır.
Aşınma plakasının düz tasarımı, kararlı ve güvenli bir uyum sağlayarak mevcut sistemlere kolayca takılmasını ve entegre edilmesini sağlar. #500SP SWP-75100B modeli, optimum performans ve dayanıklılık sağlayarak belirli uygulamaların taleplerini karşılamak üzere özel olarak tasarlanmıştır.
Bu aşınma plakası yağsız olduğundan, aşınma direncini sağlamak için malzemenin doğal özelliklerine güvenir. Bu, harici yağlama gerektirmediği, bakım gereksinimlerini ve işletme maliyetlerini azalttığı anlamına gelir. Ancak, en iyi performansı ve kullanım ömrünü sağlamak için bazı uygulamalarda yağlamanın hala gerekli olabileceğini unutmamak önemlidir.
Genel olarak, Düz Tip Aşınma Plakası #500SP SWP-75100B Yağsız, endüstriyel ekipmanlardaki sürtünmeyi ve aşınmayı azaltmak için güvenilir ve uygun maliyetli bir çözümdür. Dayanıklı yapısı ve hassas üretimi, aşınma direncinin kritik olduğu çok çeşitli uygulamalar için uygun bir seçimdir.
| NO. | DIN | Malzeme No. | Tanımlama | ASTM Standardı | Orantılı | Yoğunluk (g/cm³) | %0,2 Gerinim (MPa) | Çekme Dayanımı (MPa) | Gerinim (%) | E-modülü (MPa) | Sertlik (HB) | Uygulamalar |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | İyi mukavemet ve korozyon direnci gerektiren bileşenler için otomotiv, havacılık ve denizcilik mühendisliğinde yaygın olarak kullanılmaktadır. Çok yönlülüğü ve performansı ile uluslararası alanda tanınmaktadır. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Özellikle denizcilik ve endüstriyel uygulamalarda, yüksek yük kapasitesi ve aşınma direnci gerektiren yatak, burç ve bileşenlerin imalatında yaygın olarak kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Yüksek mukavemet ve dayanıklılık gerektiren yatak ve bileşenlerin imalatı için denizcilik, havacılık ve ağır makinelerde kullanılır. Aşırı yükler ve yüksek aşındırıcı ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Ağır hizmet tipi yataklar, hidrolik bileşenler ve denizcilik donanımlarında kullanılır. Yüksek yüklere ve aşındırıcı saldırılara karşı direnç için tasarlanmıştır. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Yüksek aşınma direnci gerektiren yatak, dişli ve bileşenlerin imalatında yaygın olarak kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnci ile bilinir. Listelenen içeriğin tüm hakları https://www.viiplus.com/ adresine aittir. |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Not: Teslimat formu kodları: .01 = kum döküm, .02 = yerçekimi döküm, .03 = santrifüj döküm, .04 = sürekli döküm. | ||||||||||||
Malzeme Bakır alaşımı Özel katı yağlayıcı (gömülü) Standart VDI 3357
Yüksek mukavemetli pirinç bazlı / katı yağlayıcı gömülü
aşınma plakası SWP-75100 yağsız
burç ve katı yağlayıcı için boyutlar, toleranslar ve malzeme özellikleri.
| Malzeme | Metal sistemi | Metal sistemi malzemesi | Yüksek mukavemetli pirinç bazlı / katı yağlayıcı gömülü |
|---|---|---|---|
| Yağlama | Yağsız | Kalınlık t(mm) | 20 |
| Genişlik W(mm) | 75 | Uzunluk L(mm) | 100 |
| Maksimum İzin Verilen Yüzey Basıncı P(N/mm2) | 29 | Maksimum İzin Verilen Hız V(m/s) | 0.5 |
| Maksimum İzin Verilen PV Değeri(N/mm2·m/s) | 1.65 |
●Yağsız kullanılabilen kendi kendini yağlayan yataklar.
●Torba Başına Miktar(adet): 1
●Yüksek Mukavemetli Pirinç Dökümler (katı yağlayıcı gömülü)
Lütfen #500SP1-SL1, Burç (SPB) serisindeki SPB-081208 parçasının tipini/boyutlarını/özelliklerini kontrol edin.
CuZn25Al5Mn4Fe3-C. yüksek mukavemetli pirinç yataklardır; Özellikle kalıp ve kalıba maruz kalan makine elemanları için son derece sert bir malzemedir.
• yüksek mukavemetli pirinç burç
• Özellikle en yüksek taleplere maruz kalan makine elemanları için son derece sert bir malzemedir.
• En yakın uluslararası standart ASTM B505 C86300'dür
• VIIPLUS, dikdörtgen çubukların ve yuvarlak katı ve içi boş çubukların büyük bir stoğuna sahiptir ve hemen temin edilebilir.
• Yüksek Mukavemetli Pirinç Bronz Cuzn25al5mn4fe3 ASTM B505 C86300 Burçlarına genel bakış
İkiden fazla elementten oluşan çeşitli alaşımlara özel pirinçler denir. Bakır alaşımından oluşan alüminyum, kurşun, kalay, manganez, nikel, demir, silisyum gibi, yüksek kuvvetli pirinç de bunlardan biridir. Yüksek mukavemetli pirinç, güçlü aşınma direncine, yüksek mukavemetli pirince, sertliğe, güçlü kimyasal korozyon direncine sahiptir. İşleme mekanik özellikleri de çok üstündür. Yüksek mukavemetli pirinç genellikle sac, çubuk, çubuk, boru, döküm parçalar vb. üretmek için kullanılır.
Uygulama alanı editörü
Kolyeler pirinç uygulaması çok kapsamlıdır, yatak ve burçtan yapılan döküm, yurt içinde ağırlıklı olarak yüksek mukavemetli pirinç matris katı yağlama yağsız yataklar (bundan sonra katı süsleme yatağı olarak anılacaktır) için kullanılır, pirinç Gao Ligao mukavemetini matris olarak kullanmak ve sürtünme malzemeleri (genel grafit, molibden disülfür, yağlayıcı yağ gibi) için düzenli olarak düzenlenmiş silindirik polimer dolgu maddesini gömmektir, üstünlüğü bakır alaşımından ve metalik olmayan sürtünme önleyici malzemeden yapılmış olmasıdır, sadece yüksek taşıma kapasitesine sahip olmakla kalmaz, aynı zamanda genellikle yağ filmi yatağı gres yağlamasına bağlı olan sınırları aşar, yağsız yağlama elde eder, gömülü katı yağlama, yağlama filmi oluşturmak kolaydır, bu da sürtünme ve aşınma performansını iyileştirmede büyük rol oynar ve kararlı, güvenilir ve uygun maliyetlidir. Kompozit yağsız yatak ile karşılaştırıldığında, iyi işlenebilirlik, yüksek hassasiyet, güçlü taşıma kapasitesi ve iyi aşınma direnci avantajlarına sahiptir. Kendi kendini yağlayan kılavuz burç, ekskavatör, madencilik kazıyıcısı, döner matkap, beton pompası kamyonları, kaya delme makineleri, vinç, liman vinçleri vb. gibi mühendislik makineleri bağlantıları ve metalurjik makineler döküm makineleri, su koruma makineleri, taşıma makineleri, haddehane, şişe üfleme makinesi üflemeli film makinesi, enjeksiyon kalıplama makinesi çapraz sıkıştırma diferansiyeli, lastik vulkanizatör, römork denge kirişi, vakum anahtarı vb. gibi birçok alanda kullanılabilir.
