| Marka Adı: | REPLACEMENT PLAIN BEARINGS |
| Model Numarası: | JFB SL2 Grafit Flanşlı Flanşlı Bronz Burç |
| Moq: | SİPARİŞ ÜZERİNE ÖZEL BURÇLAR |
| fiyat: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Ödeme Şartları: | ADVANCE TT,L/C,WESTERN UNION |
| Tedarik Yeteneği: | STANDART TOLERANS BURÇLARI |

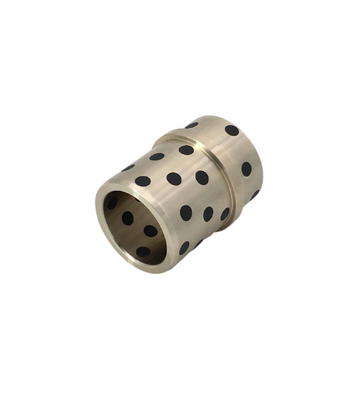

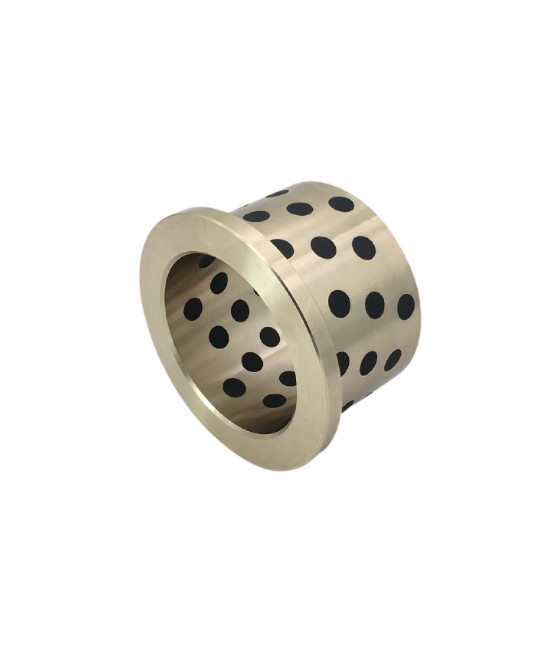

Kendi kendini yağlayan özelliklere sahip yakalı yağsız rehber çalı, çeşitli endüstriyel uygulamalar için tasarlanmış yüksek verimli ve bakım dostu bir bileşendir.Yağ yağlama ihtiyacının olmaması, işletme maliyetlerini ve bakım gereksinimlerini önemli ölçüde azaltırKolyenin güçlendirilmesi çalının yapısal bütünlüğünü ve dayanıklılığını artırır.Yüksek yük altında bile istikrarlı ve güvenilir performans sağlamakKendini yağlayan malzeme, pürüzsüz çalışmayı ve azalan sürtünmeyi sağlar, genel verimliliğe ve uzun ömürlüğe katkıda bulunur.
Kendini yağlayan kabuk - Uzun süreli aşınma direnci
Kılavuzlar ve kaydırmalar
Seçimlerimizden birini seçinkendim-yağlandırıcıyağla gömülü yastık rulmanları, kuru çalışan yastık rulmanları ve daha fazlası da dahil olmak üzere.
Malzeme:Bronz Grafit
USE:İki plaka arasında merkezlenmek için tasma ile rehber çalı, sıvı olmayan yağlayıcı ile bronz; kendi kendine yağlandırma malzemesi bakım gereksinimlerini azaltır.
DIN 9834 / ISO 9448 rehber çalıları, Bronz, Yaka standardı SO # 50SP2 ile bakımsız
Katı bronz rulman, katı yağlayıcılarla tıkanmış yüksek gerimlilik manganez bronz kullanılarak üretilir. Temel bronz alaşım malzemesi, grafit (SL2) tıkanmış CuZn25Al6Fe3Mn3'tür.Ayrıca CuSn5Pb5Zn5 geniş bir seçeneği sunuyoruz, CuAl10Fe5Ni5, CuSn12 ve diğer standart malzemeler.
Özellikle şirketimiz, jet, pervane, gemi, tekne bahçesi, açık deniz platformu, hidrolik türbini vb. gibi su temas uygulamaları için SL4 katı yağlayıcıları geliştirdi.
Bu ürünler esas olarak yüksek yük ve orta hıza sahip uygulamalarda kullanılır.Müşterilerimizin isteklerine göre bu çalıları ve plakaları geliştirme yeteneğimiz de var..
| Tasarım ve özellikleri | ||||||||||||||||
| dg | DIN | Malzeme - Hayır, hayır. teslimat formu1) |
Adlandırma | ASTM standardı | Proporsiyonel ağırlıklar | Fiziksel özellikler (min.) | ||||||||||
| Standart | Alaşım - Hayır, hayır. |
DIN | ASTM | yoğunluk | 0% 2 Depresyon |
Çekici Güç |
Depresyon | Emodulus | Sertlik | Uygulama | ||||||
| Simge | ρ | δy | δT | |||||||||||||
| Birim | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 izin verilir Max. porsiyonlar Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standart malzeme için Çoğu başvuru Uluslararası Standartlaştırılmış |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87 Sn 11 - 13 Pb 1-2 izin verilen Ni 0.8 - 1.5 Max. porsiyonlar Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Yüksek için malzeme yükler ve/veya korozyon gerginliği Uluslararası saldırı Sadece kısmen Standartlaştırılmış |
|||
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 izin verilir Max. porsiyonlar 3'te.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 En fazla üç.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Malzeme Aşırı yükler ve/veya yüksek koroziv Çevre Uluslararası Standartlaştırılmış |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2,5 - 5 Zn dinlenme izin verilir Max. porsiyonlar En fazla 3. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 En fazla 1. |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Malzeme En yüksek yükler - Hayır. Korosif saldırı. Uluslararası kısmen Standartlaştırılmış Çok geniş bir alan |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | ile malzeme İyi bir aşınma direnci- Tance. korozyon ve deniz suyu dirençli Uluslararası kısmen Standartlaştırılmış |
|||
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1Teslimat formu: .01 = kum dökme. .02 = yerçekimi dökme. .03 = Merkez kaçışlı döküm. .04 = Sürekli dökme | ||||||||||||||||
GIDING Bush Teknik Veriler
| Bronz malzeme |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | Dinlen. | 85 | 80 | 88 | |
| % | - Hayır. | 5 | - Hayır. | 12 | |
| Pb% | - Hayır. | 5 | - Hayır. | - Hayır. | |
| Zn% | 25 | 5 | - Hayır. | - Hayır. | |
| Al% | 6 | - Hayır. | 10 | - Hayır. | |
| Ni% | - Hayır. | - Hayır. | 5 | - Hayır. | |
| Fe% | 3 | - Hayır. | 5 | - Hayır. | |
| % | 3 | - Hayır. | - Hayır. | - Hayır. | |
| yoğunluk | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| Sertlik | >HB210 | >HB70 | >HB150 | >HB80 | |
| Maks. Yük Basıncı | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Maks. Doğrusal Hız | 0.5 m/s (kuru) | 0.4 m/s (kuru) | 0.25 m/s (kuru) | 0.5 m/s (kuru) | |
| Maks. PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| Çekim Gücü | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | >360 N/mm2 | |
| Uzunluk | >12 % | >15 % | >10 % | >8 % | |
| Sıcaklık sınırı | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
Ürün Standartı: ISO 4379 (DIN 1850'nin yerini alır)
Katı yağlayıcılar
| Kod | Malzeme | Özellikleri | Uygulama |
| SL2 | Grafit kompozit |
Düşük sürtünme |
Makine için yaygın olarak kullanılır |
| SL4 | +MoS2 kompozite |
Suyla temasa giren yağlandırma |
Kendini yağlayan, Yüksek dayanıklı tunç, CuZn25Al veya eq, Bakımsız rulman ve rehber çalıları, katı yağlayıcı ile bronz
Ürün numarası Eşdeğer Kod İç Ø
dDış Ø
DUzunluk
LFlanged F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Yerleşik katı yağlama rulmanları Metrik Flanş Çubukları Flanged çalı, kendi kendine yağlayıcı Ürün numarası Eşdeğer Kod İç Ø
dDış Ø
DUzunluk
LFlanged F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Yerleşik katı yağlama rulmanları Metrik Flanş Çubukları Flanged çalı, kendi kendine yağlayıcı Ürün numarası Eşdeğer Kod İç Ø
dDış Ø
DUzunluk
LFlanged F t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367.5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
