| Marka Adı: | VIIPLUS |
| Model Numarası: | yağsız burçlar |
| Moq: | Pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Journal Bearing, PTFE Self Lubricating B |

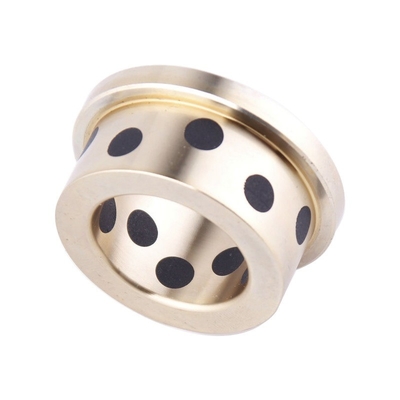

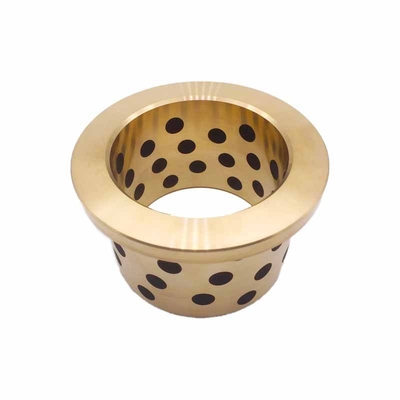

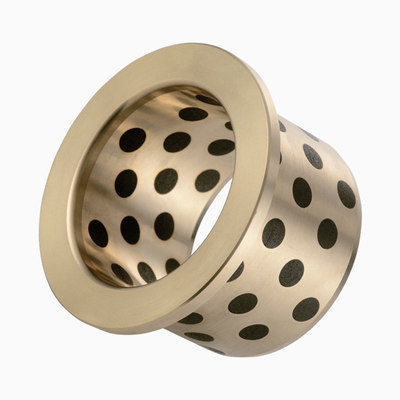

Grafit CuZn25Al5 Bakır Alaşımından yapılmış SPF Kabukları, olağanüstü aşınma direnci ve kendi kendine yağlayıcı özellikler sunmak için tasarlanmış hassas tasarımlı bileşenlerdir.Grafitin eşsiz kombinasyonu, alaşımdaki bakır, çinko ve alüminyum, çeşitli endüstriyel uygulamalarda sorunsuz ve verimli çalışmayı sağlayan son derece dayanıklı ve düşük sürtünme yüzeyi yaratır.
Bu kabukların kendi kendine yağlanma doğası, düzenli yağlama ihtiyacını ortadan kaldırır, bakım gereksinimlerini ve işletme maliyetlerini önemli ölçüde azaltır.Grafit içeriği doğal bir yağlayıcı olarak çalışır, sürtünmeyi ve aşınmayı azaltan sürekli bir yağlama filmi sağlar.
CuZn25Al5 Brass Alloy malzemesi, zorlu ortamlarda bile uzun bir hizmet ömrü sağlayan mükemmel korozyon direnci ve mekanik özellikleri nedeniyle seçilir.Buşinglerin hassas üretimi, yüksek aşınma uygulamalarında mükemmel bir uyum ve optimum performans sağlar.
Makine, ekipman veya araçlarda kullanılan SPF Bushings Grafit CuZn25Al5 Bakır Alaşımı, sorunsuz ve verimli çalışmayı sürdürmek için güvenilir ve uygun maliyetli bir çözüm sağlar.Yüksek aşınma direnci ve kendi kendine yağlayıcı özellikleri gerektiren endüstriyel uygulamalar için ideal bir seçimdir..
Yağsız Kabuk ve Lageranlar - Grafit CuZn25Al5 Bakır Kabuk
Yağsız Kabuklar ve rulmanlar - Grafit yuvaları olan bronz kasa
Yağsız Gömlekler ve Lagrenler - Bronz Gömlek Zaman ve Paradan Kazandırır
Yağsız Kabuklar ve Lagerler - Çok Çeşitli ve Seçkin
Yağsız Kabuklama ve Lageranlar - Uzman Müşteri Hizmetleri
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF-1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF-1615
SPF-1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF-1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020
Çevrimiçi Satış
Alaşımlı malzemeler
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Sınıf China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ABD ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standartı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımının kimyasal bileşimi
| Kimyasal Elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Dinlen. | Dinlen. | Dinlen. | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Dinlen. | Dinlen. |
| Mn (% | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Teknik parametreler
| Performans | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maks. yük P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Maks.hız V (m/s) | Kuru0.4 yağ5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| yoğunluk ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Çekim sıklığı (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Uzunluk (%) | > 10 | > 4 | > 10 | - | - | ||
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Sürtünme katsayısı (μ) | Yağ yağlama: 0.03 | Sürtünme (kurak): 0.16 | |||||
Standart grafit tıkanmış bronz koltuk kabuğu, rulman matrisinin metal sürtünme yüzeyinde uygun boyutta ve düzenli bir şekilde düzenlenmiş boşluklar açmak için, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Standart grafitle tıkanmış bronz kollu kabukların temel gövdesini rulmanın çalışma koşullarına göre belirlemek gerekir.Daha yaygın olarak kullanılan malzemeler yüksek dayanıklı bakırdırİçeriye yerleştirilmiş iki ana katı yağlayıcı malzeme türü vardır, biri doğal siyah kurşun, yapay grafit ve MoS2 sentezi,Ve diğerleri matris olarak sentezlenir.Yüklemin kendi çalışma koşullarına göre,Farklı metal substratların ve gömülü katı yağlayıcıların kombinasyonu, ürünün çeşitli sıcaklıklarda özel ihtiyaçları karşılayabileceğini sağlayabilir., yük, hareket ve ortam çalışma koşulları, aynı zamanda istikrarlı ve güvenilir bir çalışma sağlar.
| Katı yağlayıcı | ||
| Yağlayıcı | Özellikleri | Tipik uygulama |
| SL1 Grafit + ekleme | Kimyasal saldırılara ve düşük sürtünmeye karşı mükemmel direnç. 400 °C'ye zaman sınırı | Genel makineler ve atmosfer altındaki makineler için bir oda |
| SL4 +Ek maddeler | En düşük sürtünme ve suyun iyi yağlanması, sıcaklık sınırı 300°C | Gemi, hidrolik türbin, gaz türbini vb. |
Yağı olmayan katı yağlama maddelerine entegre olan yağsız kabuğu, vücudunda katı bir yağlayıcı ile homojen bir şekilde entegre olan yeni bir katı bakır alaşımıdır.
Yağ filmine bağlı yağlama olan genel rulmanın sınırını kırıyor.
Bu nedenle yüksek sıcaklıklar, yoğun kullanım, korozyon koruması veya petrolün ithal edilmesi zor olduğunda uygundur.
Hem sertliği hem de aşınma sürtünmesi ile performansı iki katına çıkar.
Şimdi, ardışık döküm makinelerinde, metallografideki çelik rulolarında, maden makinelerinde, gemilerde, buhar türbinlerinde, hidrolik türbinlerde ve plastik enjeksiyon kalıplama makinelerinde yaygın olarak kullanılmaktadır.
Yağsız Flange Sleeve Bearing Bushing, JDB malzemesi, özel katı yağlayıcıların yerleştirildiği güçlü dökme bronz bazlı metelden yapılmıştır.Yüksek yükü ile dayalı temel metal ve katı yağlayıcılar kendi kendini yağlama sağlarYağsız Flange Sleeve Bearing Bushing, düşük hızda aşırı yüksek/düşük sıcaklık koşullarında önceden yağlanmadan mükemmel performans göstermektedir.Bu malzeme bakımsız bir rulman çözümü sağlarÖzellikle yüksek yük için, aralıklı salınım hareketleri.
Yağsız Flange Sleeve Bearing Bushing, kuru, yüksek sıcaklık, yüksek basınç, koroziv, su veya diğer kimyasal ortamlarda yağ eklenemediğinde uygulanabilir.
Yağsız Flange Sleeve Bearing Bushing, otomotiv ürün hattında, su mühendisliği, baraj kapısı, plastik endüstrileri, üst üste döküm makineleri, metalürji endüstrisinde çelik yuvarlaklarında yaygın olarak kullanılır.maden makineleri, gemi turbo jeneratörleri, hidrolik türbinler ve enjeksiyon kalıplama makineleri.
Yağsız Bushing - Seçim, yapılandırma, sipariş Viiplus dakik teslimat ve adil fiyatlar sunar.
Yağsız bıçaklarımız, yağlamanın kolayca sağlanamayacağı veya geleneksel yağlayıcıların karbonlaşabileceği projeler için mükemmel bir çözümdür.
Bizimle iletişime geçin - Yağsız Kabuk Tedarikçisi
Yağsız kutuş rulmanları hakkında bir soruşturma yapmak veya bir katalog talep etmek için, bugün iletişime geçin!
(Grafite gömülü tunç)
Yağsız bir kabuğu veya daha yaygın olarak kaydırma rulmanı ve kaydırma rulmanı, sadece bir rulman yüzeyinin ve yuvarlama elemanlarının olmadığı en basit rulman türüdür.
Oilless bushing can refer to ball bearings or just "rings" that do not require periodic lubrication - because a lubricant such as powdered graphite is incorporated into the material the bearing is made ofBunlar gömülü grafit bronz çalılar olarak da bilinir ve duvarlarda / yüzeyde her zaman yağlama sağlayan ve sürtünme katsayısını azaltan 20-25% grafit eklemleri vardır..
Bu yağsız kabuklar, kirliliğin riski olduğu kuru ortamlar, yüksek nemli ıslak uygulamalar ve rulmanın erişilemez bir yerde olduğu uygulamalar için uygundur.
Biz önde gelen üreticisi ve tedarikçisiyiz ve ürünümüz kaliteli.
Yağsız bronz kabuğu, güçlü bir bakır alaşımından yapılmış yeni bir türdür ve katı yağlayıcı kaplamasına eşit şekilde yerleştirilmiştir.
Yağsız çalılar yüksek sıcaklıklar, ağır yükler, korozyon veya yağın sokulmasının zor olduğu yerler için uygundur.
Parça numarasını gerekli kimlik, aşırı doz ve uzunluk ile belirtin. (örneğin) ID 50mm, aşırı doz 62mm ve uzunluk 50mm.
- Yağsız Bronz Kaplamalar - Bakır Alaşımı Düz, Standart
Malzeme: Yüksek Tensili Bakır Alaşımı
Katı yağlayıcı gömülü
●Yağsız kabuk, yağlama gerekmeden kullanılabilir.
●Yağsız kabuğu Yüksek yük ve düşük hızlı işlemlerde yüksek performans gösterir.
●Yağsız kabuğu Yağ filminin nadiren üretildiği uygulamalarda üstün aşınma direnci gösterir.
● Yağsız kabuğun kimyasal dayanıklılığı ve korozyona dayanıklılığı üstündür.
● Standart yağsız bıçak ürünleri çeşitli boyutlarda mevcuttur.
| yoğunluk | 8.2g/cm3 | |
| Çekim Gücü | >=755N/mm2 | |
| Anti-kompak Dayanıklılık | >=400~500KJ/m3 | |
| Sertlik | >=200HB | |
| Maksimum yük basıncı | 100N/mm2 | |
| Hız sınırı | 0.5m/s | |
| PV sınır değeri | 1.65N/mm2.m/s | |
| Sürtünme katsayısı | Yağ yağlama | 0.03 |
| Kuru sürtünme | 0.16 | |
| Çalışma sıcaklığı | -40~+300°C |
Lütfen yağsız kabuklar - grafit bronz kabuk ürünleri - bakır alaşımı düz, standart serilerindeki türleri/boyutları/spesifikasyonları kontrol edin.
| Yağsız kabuk tipi | Düz. | Metal Türü | Yüksek gerimli tunç alaşımı |
| Dahili Dia. | 50 | Outer Dia. | 62 |
| Toplam Uzunluk L ((mm) | 50 | Maks. İzin Verilen PV Değer Aralığı ((N/mm2•m/s) | 1.1~2.0 |
| Maks. İzin Verilen PV Değeri ((N/mm2•m/s) | 1.16 | Yönlendirilebilir maksimum yük ((N/mm2) | 20.3 |
| Maksimum İzin Verilen Hız ((m/s) | 0.35 | Montaj deliği yerleştirir | H7 |
| Çalışma sıcaklık aralığı ((°C) | -40 ¢ 150 | Çalışma sıcaklık aralığı (yağlanmamış) Min | -40 |
| Çalışma sıcaklık aralığı (yağlanmamış) Max | 150 | Çalışma sıcaklık aralığı (normal) Min | -40 |
| Çalışma sıcaklık aralığı (normal) Max | 200 | - | - |
| Yağlama durumu | Kuru | periyodik yağlama |
| Servis sıcaklık aralığı °C | -40+300 | -40+150 |
| İzin verilen maksimum basınç P N/mm{2 kgf/cm2} | (Bu, Allah katındandır.) | |
| İzin verilen en yüksek hız V m/{s m/min} | 0.50{30} | 1.00{60} |
| İzin verilen maksimum PV değeri N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
*Parantezlerdeki değerler hareketsiz veya çok küçük uygulamalarda statik rulman basınçlarıdır.
Hareket ( ¥0.0017m/s [0.1m/min]).
|
Kimlik. |
Aşırı doz. |
Uzunluk |
|
7 ila 8 sınıfı |
Sınıf 6 ila 7 |
sınıf 8 ila 9 |
Bu ürün, Rz6.3 ila 12.5μm arasında kaydırma yüzey kabalığında tatmin edici bir performans göstermektedir.
●Dönüşme, salınım ve ters hareket için uygulanabilir.
● Bunu su altında kullanmayın.
●63mm I.D kabuğu ara bir trunnion olarak kullanılabilir
Hidrolik silindirler için kabuk.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Sınıf China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ABD ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standartı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Kimyasal Elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Dinlen. | Dinlen. | Dinlen. | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Dinlen. | Dinlen. |
| Mn (% | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
| Performans | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maks. yük P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Maks.hız V (m/s) | Kuru0.4 yağ5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| yoğunluk ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Çekim sıklığı (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Uzunluk (%) | > 10 | > 4 | > 10 | - | - |
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 |
| Sürtünme katsayısı (μ) | Yağ yağlama: 0.03 | Sürtünme (kurak): 0.16 | |||
| Kimlik. | Aşırı doz. |
Uzunluk L Toleransı -0.1 - 0 oldu.3 |
|||||||||
| φd | Dayanıklılık | φD | Dayanıklılık | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Basınç montajından sonra I.D. toleransı sadece referans içindir.
| Kimlik. | Aşırı doz. |
Uzunluk L Toleransı -0.1 - 0 oldu.3 |
|||||||||
| φd | Dayanıklılık | φD | Dayanıklılık | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
*Bölüm toleransları +25°C'de ölçülen değerlerdir.
Sipariş üzerine yapılmış metrik yağsız kabuk ve emperyal yağsız bronz kabuk: özel boyutlarda standart kabuk şekilleri, yarı kabuklar, damgalama veya derin çizim yoluyla elde edilen özel şekiller,özel kurulum tasarımları
Ürün, sürekli dökme yuvarlama makinesinde, madencilik makinelerinde, nakliye makinelerinde, türbinlerde, enjeksiyon makinelerinde, oto kalıplarda yaygın olarak kullanılmaktadır
ve diğerleri.
1Yüksek yüklü düşük hızlı ve kendi kendine yağlandırma için yağsız çalı kullanımı.
2Yüksek sıcaklıklarda yağsız buşlama kullanımı, örneğin demir ve çelik fabrika makineleri vb.
3. Otomobil üretimi için yağsız grafit bronz kabuğu kullanımı, montaj hatları, baskı hatları, taşıyıcı hatları ve benzeri.
4Çelik yuvarlama fabrikaları, enjeksiyon makineleri, baskı matkapları vb. gibi ağır görevli makineler için yağsız bronz kabuğu kullanımı.
5Yağsız çalılar ayrıca kimyasal makineler, gıda işleme makineleri, kağıt fabrikaları, tekstil makineleri vb. için de kullanılır.
● Yağsız çalılar
1Rehber çalılar.
2Ejeksiyon Rehberi Çalı
3Rehber ray.
4- Rehber bloğu.
5Alt plaka.
6Rehber çalılar.
7. Şifreleme Çalı
1- Plakayı tak.
2Cam Stroke Plate
3Cam Yukarı Tabak
4- Cam Side Block.
5Cam Yan Tablası.
6. Cam pozitif dönüş plağı
7. Rehber Post Çalıları
8Cam Stroke Plate
Viiplus Yağsız Bronz Kabuk Çok Uygulamalarda Kullanılır
Ne olursa olsun bronz yağsız koruma malzemesi ve özellikleri, ne olursa olsun yağsız koruma standart şekli veya boyutu, eğer fiziksel olarak mümkünse, yapabiliriz.
Viiplus en deneyimli yağsız çalı tedarikçilerinden biridir. Eğer yağsız çalı kataloğunu indirmek istiyorsanız, şimdi bizimle iletişime geçin!
Video
