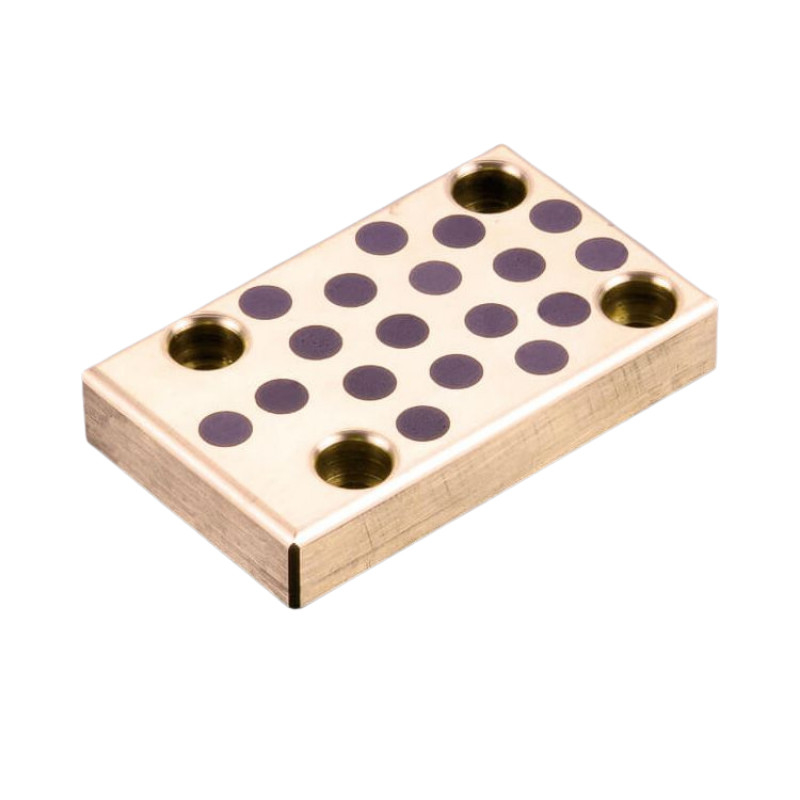

Bronz Burçlu 2000 10 mm kalınlığında katı yağlayıcı aşınma plakaları, çeşitli endüstriyel uygulamalarda olağanüstü aşınma direnci ve yağlama sağlamak için tasarlanmış yüksek performanslı bileşenlerdir.
Bu aşınma plakaları, yağlama parçacıkları ile gömülü katı bir yağlayıcı malzemeden yapılır. Bu benzersiz kompozisyon, dış yağlama ve bakım ihtiyacını azaltarak kendini yağlamaya izin verir. Katı yağlayıcı malzeme, yüksek yükler ve hızlar altında bile düzgün ve güvenilir bir çalışma sağlar.
10 mm kalınlığında, bu aşınma plakaları, zorlu koşulları ve genişletilmiş kullanımı ele alabilen sağlam ve dayanıklı yapı sunar. Hassas üretimleri, çok çeşitli mekanik sistemlerde sıkı bir uyum ve optimal performans sağlar.
Bronz Buhing 2000 katı yağlayıcı aşınma plakaları, otomotiv, makine ve ağır ekipman üretimi de dahil olmak üzere çeşitli endüstrilerde kullanım için uygundur. Yüksek sıcaklıklara, basınçlara ve aşındırıcı ortamlara dayanma yetenekleri, onları sert endüstriyel ortamlar için ideal bir seçim haline getirir.
Özetle, 10 mm kalınlığında bronz burç 2000 katı yağlayıcı aşınma plakaları, çeşitli endüstriyel uygulamalar için olağanüstü aşınma direnci ve yağlama sağlayan güvenilir ve dayanıklı bileşenlerdir. Sağlam yağlayıcı malzemeleri ve hassas üretimleri, en zorlu koşullar altında bile sorunsuz ve güvenilir bir çalışma sağlar.
Dağınık katı yağlayıcı ile sinterlenmiş çok katmanlı rulmanlar
Bize Ulaşın
Oilles burçları rulmanlarının bir kataloğu hakkında soruşturma yapmak veya talep etmek için bugün iletişime geçin!
(Grafit gömülü düşük karbon çelik)

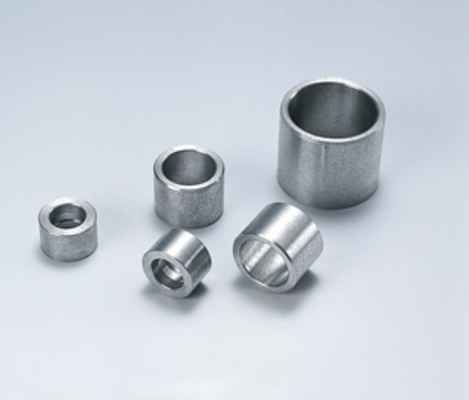

Oilles 2000 Burç Kılıfı, kayan yüzeyi oluşturan özel sinterlenmiş bir malzemeden yapılmış sinterlenmiş çok katmanlı rulmanlardır ve çelik malzeme desteği oluşturur.
Sinterlenmiş katmanlar, ana bileşeni grafit olan düzgün bir şekilde dağılmış bir yağlama katı içeren özel bir bakır-nikel alaşımına sahiptir. Katı yağlayıcılar, aşınma meydana geldiğinde sinterlenmiş çok katmanlı rulmanlar burçlu manşon yüzeyine salınır. Bu, çalışma sırasında daha düşük bir sürtünme katsayısı sağlar.
Ek olarak, bu sinterlenmiş tabakalar yağ ile emprenye edilir. Kapsanan uygulamalar arasında otomotiv aletleri için aşınma plakaları, endüstriyel robotlar, plastik enjeksiyon kalıplama makineleri için aşınma plakaları ve sinterlenmiş çok katmanlı rulmanlar burç kolu, inşaat makineleri vb.
| Kompozisyon ve özellikler | ||||||||||||||||
| dg | Dinlemek | Malzeme HAYIR. teslimat formu1) |
Belirleme | ASTM Standardı | Orantılı ağırlıklar | Fiziksel Özellikler (Min.) | ||||||||||
| Standart | Alaşım HAYIR. |
Dinlemek | ASTM | Yoğunluk | % 0.2 Gerilmek |
Gerilme kuvvet |
Gerilmek | Emodul | Sertlik | Başvuru | ||||||
| Sembol | ρ | Δy | ΔT | |||||||||||||
| Birim | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | Cu 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 izin verilebilir maks. porsiyonlar NI 2.0 SB 0.3 |
Cu 81 - 85 SN 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standart için malzeme Çoğu Uygulama uluslararası standartlaştırılmış |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | Cusn12pb | Henüz standartlaştırılmamış | Cu 84 - 87 SN 11 - 13 PB 1 - 2 İzin verilen Ni 0.8 - 1.5 maks. porsiyonlar NI 2.0 SB 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Yüksek için malzeme yükler ve/veya korozyon stresi Saldırı Uluslararası Sadece kısmen standartlaştırılmış |
|||
| 2.1061.03 | Cusn12pb | Henüz standartlaştırılmamış | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | Cusn12pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | B 584 | C955 00 | C u min. 75 AL 8.5 - 11.0 NI 4.0 - 6.5 FE 3.5 - 5.5 izin verilebilir maks. porsiyonlar MN 3.3 |
Cu Min. 78 Al 10 - 11.5 Ni 3 - 5.5 FE 3 - 5 Mn Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materyal aşırı yükler ve/veya yüksek aşındırıcı Ortamlar uluslararası standartlaştırılmış |
||
| 2.0975.02 | Cual10ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | Cuzn25al5 | B584 | C863 00 | Cu 60-67 Al 3 - 7 FE 1.5 - 4 MN 2.5 - 5 Zn dinlenme izin verilebilir maks. porsiyonlar Ni Max. 3 |
Cu 60-66 AL 5 - 7.5 FE 2 - 4 MN 2.5 - 5 Zn 22 - 28 Ni Max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materyal En yüksek yükler olmadan aşındırıcı saldırı. uluslararası kısmen standartlaştırılmış büyük bir geniş |
||
| 2.0598.02 | Cuzn25al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | Cuzn25al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | Cusn12 | Henüz standartlaştırılmamış | Cu 84 - 88 SN 11 - 13 PB 1 NI 2.0 SB 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | İle materyal İyi aşınma Tance. korozyon ve deniz suyu dirençli uluslararası kısmen standartlaştırılmış |
|||
| 2.1052.03 | Cusn12 | Henüz standartlaştırılmamış | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | Cusn12 | Henüz standartlaştırılmamış | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) Teslimat formu: .01 = kum dökümü. .02 = yerçekimi dökümü. .03 = santrifüj döküm. .04 = sürekli döküm | ||||||||||||||||
· Dağıtımlı katı yağlayıcı, herhangi bir yönde hareketlere izin verir ve küçük hareketler için üstün performans sunar.
· Yağlama ihtiyacı olmadan servis edilebilir.
· Üstün yük direnci, hız özellikleri ve aşınma direncine sahiptir.
· Standart Oilles 2000 Burçlu Kılıf Ürünleri ve Ek İşleme için Plakalar Çeşitli Boyutlarda mevcuttur.
| Yağlama koşulları | Kuru | Periyodik yağlama |
|---|---|---|
| Servis Sıcaklığı Aralığı (℃) |
-40 ～+120 | -40 ～+120 |
| İzin verilen maks. İletişim Basıncı: P (N/mm2) |
24.5 | 49 |
| İzin verilen maks. Hız: V (m/s) |
0.50 | 1.00 |
| İzin verilen maks. PV değeri (N/mm2 ・ m/s) |
1.63 | 2.45 |
Parantez içindeki değerler, sinterlenmiş çok katmanlı rulmanların statik basınçlarıdır, bu da sinterlenmiş çok katmanlı rulmanların hareket etmeyen veya çok düşük hareketli uygulamalarda (≦ 0.0017 m / s) basınçlarıdır.
| Yoğunluk | —— | g/cm3 | 6.3 |
|---|---|---|---|
| Sertlik | JIS K 7202-2 | HRM | 60-95 |
| Petrol emdirme oranı | —— | cilt% | 12 |
· Yukarıda gösterilen değer sinterlenmiş tabaka içindir.
· Yukarıda gösterilen değerler standart değerler değil, tipik değerlerdir.
Bronz Busman 2000 malzemesi satın alınır ve bitirerek kullanılırsa, işlendikten sonra yağ emzirilmeli ve daha sonra muhafazaya monte edilmelidir. Burçlu manşon sinterlenmiş çok katmanlı rulmanlar uzun süre saklandığında veya yıkandığında, tekrar yağ emprenye edilmeli ve daha sonra muhafazaya monte edilmelidir. Yöntem için, sayfa 250'de gösterilen yağ emprenye yöntemi hakkındaki açıklamaya bakın. İşlenmiş burçlu kollu çok katmanlı rulmanları, yağ emprenye (ısıtma yoluyla) devre dışı bırakırsa, kullanmadan önce 24 saat veya daha fazla yağlama yağına yağlayın.
|
İD |
Od |
Uzunluk |
|
Sınıf 7 ila 8 |
Sınıf 6 ila 7 |
Sınıf 8 ila 9 |
| İD | Od |
-0.1 Uzunluk L toleransı -0.3 |
||||||||||
| φD | Tolerans | φD | Tolerans | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| İD | Od |
Uzunluk L toleransı 0 －0.3 |
|||||||||||
| φD | Tolerans | φD | Tolerans | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||
· Standart silindirik çalılar, flanş çalıları, itme pulları ve çıtalar mevcuttur.
· Kurşunsuz tip de mevcuttur
· Tüm özel tasarımlar gerektiği gibi üretilir
Oilles 2000 Burç Kılıfı, daha düşük sürtünme ve iyi aşınma direnci istenen yüksek yükte yaygın olarak kullanılmaktadır, verilen yağın zor olduğu mekanik parçalar, endüstriyel robotlar, enjeksiyon aşınma plakası, enjeksiyon kravat çubuğu çalıları, yapı makineleri kendi kendine yağlama burcu yatakları vb.
