| Marka Adı: | VIIPLUS |
| Model Numarası: | bronz aşınma plakası |
| Moq: | tartışılabilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | / T |
| Tedarik Yeteneği: | 7000000 Adet / Adet bir hafta |

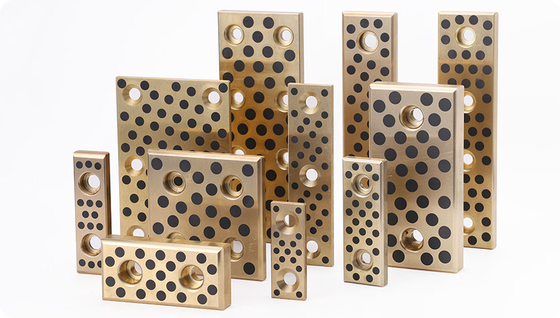

Yağsız bronz grafit kendinden yağlamalı aşınma plakalarına sahip Bronz Burç 500SP yatağı, sürtünme azaltma ve aşınma direnci gerektiren endüstriyel uygulamalar için devrim niteliğinde bir çözümdür. Bronz ve grafitin benzersiz kombinasyonu, olağanüstü dayanıklılık ve uzun süreli performans sağlayarak harici yağlama ihtiyacını ortadan kaldırır.
Grafit malzemenin kendinden yağlama özellikleri, yüksek yükler ve hızlarda bile sorunsuz çalışma sağlar, sürtünmeyi ve ısı oluşumunu önemli ölçüde azaltır. Bu sadece yatağın ömrünü uzatmakla kalmaz, aynı zamanda operasyonel verimliliği artırarak bakım maliyetlerini ve duruş süresini azaltır.
Bronz Burç 500SP yatağı, makine, ekipman ve ağır hizmet operasyonları dahil olmak üzere çok çeşitli endüstriyel uygulamalar için uygundur. Yağsız tasarımı, tozlu veya ıslak koşullar gibi yağlamanın zor veya pratik olmadığı ortamlarda kullanım için özellikle uygundur.
Özetle, yağsız bronz grafit kendinden yağlamalı aşınma plakalarına sahip Bronz Burç 500SP yatağı, harici yağlama ihtiyacı olmadan sorunsuz ve verimli çalışma talep eden endüstriyel uygulamalar için güvenilir ve uygun maliyetli bir çözüm sunar.
| NO. | DIN | Malzeme No. | Tanımlama | ASTM Standardı | Oransal | Yoğunluk (g/cm³) | 0,2% Gerinim (MPa) | Çekme Dayanımı (MPa) | Gerinim (%) | E-modülü (MPa) | Sertlik (HB) | Uygulamalar |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | İyi mukavemet ve korozyon direnci gerektiren bileşenler için otomotiv, havacılık ve denizcilik mühendisliğinde yaygın olarak kullanılmaktadır. Çok yönlülüğü ve performansı ile uluslararası alanda tanınmaktadır. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Özellikle denizcilik ve endüstriyel uygulamalarda, yüksek yük kapasitesi ve aşınma direnci gerektiren yataklar, burçlar ve bileşenlerin imalatında yaygın olarak kullanılır. |
| 2.1061.03 | CuSn12Pb | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Yüksek mukavemet ve dayanıklılık gerektiren yatak ve bileşenlerin imalatı için denizcilik, havacılık ve ağır makinelerde kullanılır. Aşırı yükler ve yüksek aşındırıcı ortamlar için bilinir. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Ağır hizmet tipi yataklarda, hidrolik bileşenlerde ve denizcilik donanımlarında kullanılır. Yüksek yükler ve aşındırıcı saldırılara karşı direnç için tasarlanmıştır. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Henüz standartlaştırılmamış | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Yüksek aşınma direnci gerektiren yatak, dişli ve bileşenlerin imalatında yaygın olarak kullanılır. Özellikle deniz suyu ortamlarında iyi işlenebilirlik ve korozyon direnci ile bilinir. Listelenen içeriğin tüm hakları https://www.viiplus.com/ adresine aittir. |
| 2.1052.03 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Henüz standartlaştırılmamış | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Not: Teslimat formu kodları: .01 = kum döküm, .02 = yerçekimi döküm, .03 = santrifüj döküm, .04 = sürekli döküm. | ||||||||||||
Tüm Yağsız Kayar Plakalar ve Yağsız Kayar Plakalar ihtiyaçlarınız için Çin'den alışveriş yapın. ücretsiz CAD indirme, kısa teslim süreleri, rekabetçi fiyatlandırma sunuyoruz

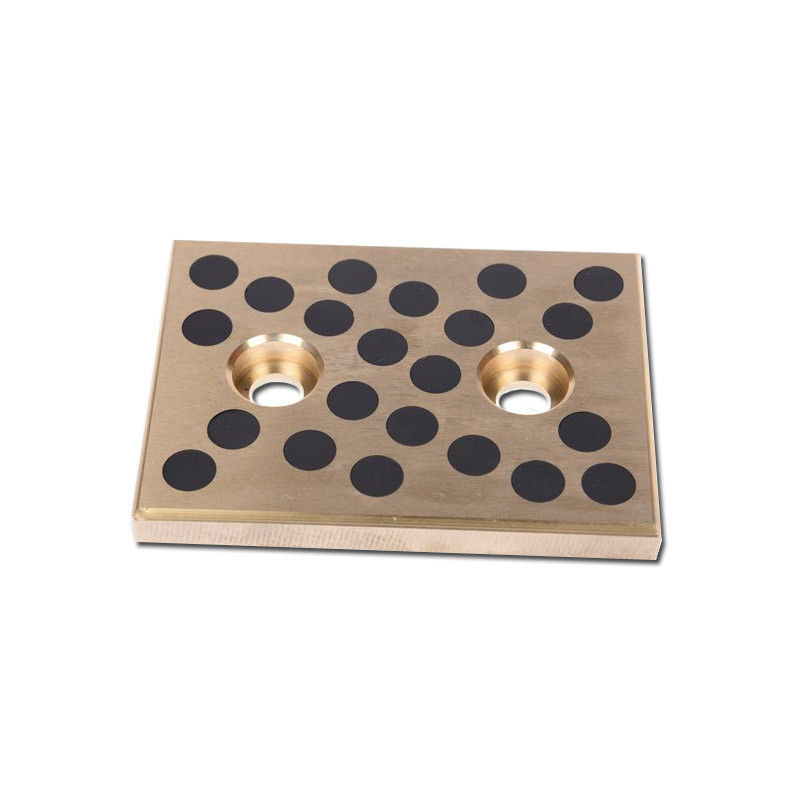

| Standart Parçalar Bronz Burç #500 SWP Yağsız İnce Aşınma Plakası (Tüm boyutlar MM cinsindendir) |
|
Boyut
|
Özelleştirilmiş
|
|
Malzeme
|
CuZn25AI5Mn4Fe3
|
|
Renk
|
Doğal
|
|
Sertifikasyon
|
ISO9001, TS16949
|
|
Yoğunluk
|
8g/cm³
|
|
Sertlik
|
>210HB
|
|
Çekme dayanımı
|
>750N/mm²
|
|
Akma dayanımı
|
>340N/mm²
|
|
Uzama
|
>%12
|
|
Doğrusal genleşme katsayısı
|
2.2*10-5/℃
|
|
Isı iletkenlik Katsayısı
|
38~55W(/m.k)
|
|
Esneklik Katsayısı
|
100~140KN/mm²
|
|
Sıcaklık. Sınırlar
|
-40~+200 ℃
|
|
Maks. Dinamik Yük
|
98 N/mm²
|
|
Maks. hız
|
Kuru Yağlama 0,3m/s, Yağ Yağlama 1m/s
|
|
Maks.PV
|
Kuru Yağlama 1,65N/mm²*m/s, Yağ Yağlama 3,25N/mm²*m/s
|
|
Sürtünme
|
Kuru Yağlama 0,12~0,16, Yağ Yağlama 0,03~0,08
|
|
Uygulama
|
ardışık döküm ve haddeleme makineleri, maden çıkarma ekipmanları, gemiler, buhar motoru
|
| Standart No | W | L | a | b | Taslak |
| SWP -18*50 | 18 | 50 | - | 20 | A |
| SWP -18*75 | 75 | 45 | |||
| SWP -18*100 | 100 | 70 | |||
| SWP -18*150 | 150 | 60 | B | ||
| SWP -28*50 | 28 | 50 | - | 20 | A |
| SWP -28*75 | 75 | 45 | |||
| SWP -28*100 | 100 | 70 | |||
| SWP -28*150 | 150 | 60 | B | ||
| SWP -38*50 | 38 | 50 | - | 20 | A |
| SWP -38*75 | 75 | 45 | |||
| SWP -38*100 | 100 | 70 | |||
| SWP -38*150 | 150 | 60 | B | ||
| SWP -48*75 | 48 | 75 | - | 45 | A |
| SWP -48*100 | 100 | 70 | |||
| SWP -48*125 | 125 | 95 | |||
| SWP -48*150 | 150 | 60 | B | ||
| SWP -75*75 | 75 | 75 | 45 | 45 | C |
| SWP -75*100 | 100 | 70 | |||
| SWP -75*125 | 125 | 95 | |||
| SWP -75*150 | 150 | 60 | D | ||
| SWP -100*100 | 100 | 100 | 70 | 70 | C |
| SWP -100*125 | 125 | 95 | |||
| SWP -100*150 | 150 | 60 | D |
| Bronz Burç 500SP Rulman | |
| İçerik | SPB,SPF,SPFG,SPW,SGF,SGB,SWP,SLP,SLC,SLI,JEGB, JNA,JESW,JSPW,HGB250,JCBS,JCBSP,JDBS serisi... |
| Boyut | METRİK BOYUT |
