| Marka Adı: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Model Numarası: | SY burçlar - metrik boyut |
| Moq: | pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | bimetal burç döküm, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metrik Kendinden Yağlamalı |

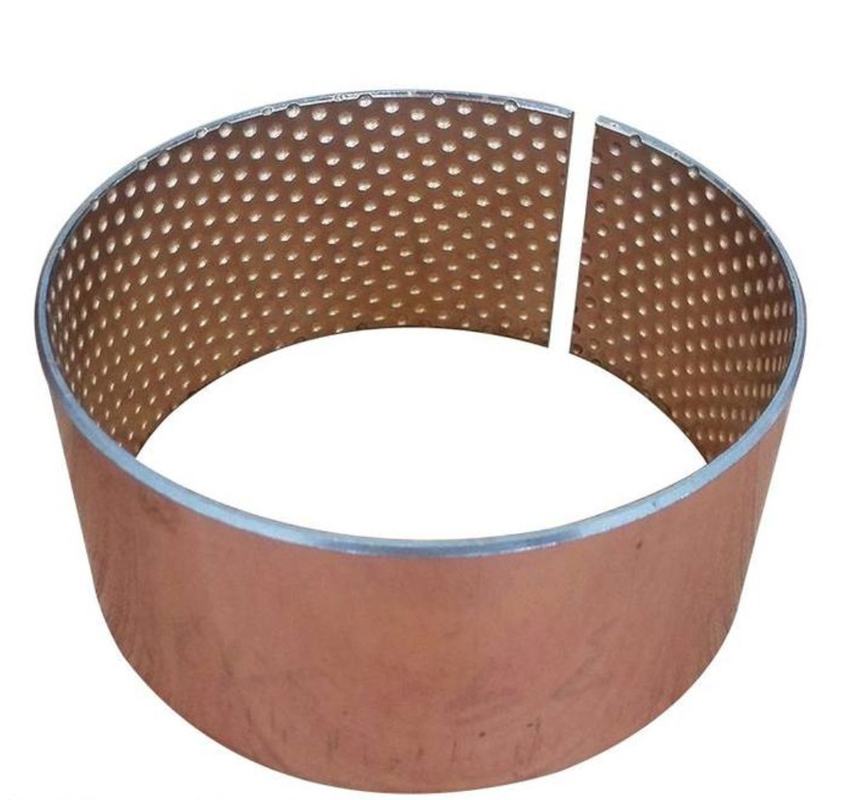

Otomobiller için Aşınma Dirençli Kurşunsuz Bimetal Rulman Burçları, otomotiv uygulamalarında üstün dayanıklılık ve performans sağlamak üzere tasarlanmış özel bileşenlerdir. Bu burçlar, bir metalin aşınma direnci ve mukavemetini, diğerinin yağlama ve sürtünmeyi azaltma özellikleriyle birleştiren, kurşun kullanılmadan bir bimetal malzeme kullanılarak üretilir.
Bu burçlarda kullanılan bimetal malzeme, otomotiv ortamlarında optimum performans sunmak için özenle seçilmiştir. Yüksek mukavemetli bir metalin sertliğini ve dayanıklılığını, daha yumuşak bir alaşımın yağlama özellikleriyle birleştirir. Bu benzersiz bileşim, burçların otomotiv uygulamalarında karşılaşılan yüksek yük ve hızlara dayanabilmesini sağlarken, sürtünmeyi ve aşınmayı azaltır.
Bu burçların kurşunsuz tasarımı, çevresel dostluklarına katkıda bulunan önemli bir özelliktir. Kurşun, sağlık riskleri ve çevresel endişeler yaratabilen zararlı bir maddedir. Malzeme bileşiminden kurşunun çıkarılmasıyla, bu burçlar otomotiv üretiminin ve kullanımının çevresel etkisini azaltmaya yardımcı olur.
Bu bimetal yatak burçlarının yüksek aşınma direnci, uzun süreli çalışma boyunca performanslarını koruyabilmelerini sağlar. Bu dayanıklılık, titreşim, yüksek sıcaklıklar ve sürtünme gibi çeşitli faktörlerden kaynaklanan sürekli aşınma ve yıpranmaya maruz kalan bileşenlerin bulunduğu otomotiv uygulamalarında çok önemlidir.
Özetle, Otomobiller için Aşınma Dirençli Kurşunsuz Bimetal Rulman Burçları, otomotiv uygulamalarında üstün dayanıklılık, performans ve çevresel dostluk sağlamak üzere tasarlanmıştır. Benzersiz malzeme bileşimleri ve kurşunsuz tasarımları, onları çeşitli otomotiv sistemleri için mükemmel bir seçim haline getirerek, aracın genel güvenilirliğine ve verimliliğine katkıda bulunur.
Bimetal Burç Rulmanı
Sn %9 ila %11
Pb %9 ila %11
Cu hatırlatıcı
Çelik sırt 1010
Uzunluk 1000mm*genişlik 200* Kalınlık 2,5mm
Uzunluk 1000mm*genişlik 200* Kalınlık 2,0mm
Uzunluk 1000mm*genişlik 200* Kalınlık 1,5mm
Uzunluk 500mm*genişlik 200* Kalınlık 2,5mm
Uzunluk 500mm*genişlik 200* Kalınlık 2,0mm
Uzunluk 500mm*genişlik 200* Kalınlık 1,5mm
Bi- metal+karbon çeliği+bronz
| B (mm) | Boşluk maks. (mm) | Boşluk min. (mm) | Di (mm) | Di,a maks. H7'de (mm) | Di,a min. H7'de (mm) | Do (mm) | Yuva | Parça No. | Mil | dL (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM6560SY
|
60
|
0,276
|
0,08
|
200
|
65,23
|
65,08
|
70
|
H7
|
PM6560SY
|
h8
|
8
|
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8060SY
|
h8
|
9,5
|
|
|
PM2525SY
|
170
|
0,194
|
0,02
|
170
|
25,161
|
25,02
|
28
|
H7
|
PM2525SY
|
h8
|
6
|
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2820SY
|
h8
|
6
|
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
PM13560SY
|
h8
|
9,5
|
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
H7
|
PM4550SY
|
h8
|
8
|
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
PM5050SY
|
h8
|
8
|
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7580SY
|
h8
|
9,5
|
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7540SY
|
h8
|
9,5
|
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3240SY
|
h8
|
6
|
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8040SY
|
h8
|
9,5
|
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2815SY
|
h8
|
6
|
|
|
PM3230SY
|
150
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3230SY
|
h8
|
6
|
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
PM7040SY
|
h8
|
8
|
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
200
|
H7
|
PM6040SY
|
h8
|
8
|
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4020SY
|
h8
|
8
|
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
170
|
H7
|
PM2220SY
|
h8
|
6
|
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4050SY
|
h8
|
8
|
Bimetal yatakçelik sırtlı ve kurşunlu bronz kaplamalı. Düz kayar katmanlı yağlanmış uygulamalar için
Yağ ve gres yağlaması için uygundur
Bronz Rulmanlar.
Sinterlenmiş Rulmanlar.
Çelik Halkalar.
Bizim kendi kendini yağlayan rulmanlar yürüme mekanizmasının, gövde elemanlarının ve hidrolik bileşenlerin şasisinde verilmiştir. İçerir bimetalik yağlama bilyalı rulmanlar, kendi kendini yağlayan metal bazlı rulmanlar ve kendi kendini yağlayan plastik bilyalı rulmanlar.
Bu rulmanlar yüksek yük altında malzeme, mükemmel aşınma direnci ve toz önleyici etkiye sahiptir ve kendi kendini yağlayan rulmanlar teknolojisi çok daha uzun bakım döngüleri sağlar, ekipman kullanımını iyileştirir, bakım maliyetlerini düşürür.
VIIPLUS CHINA, dünyanın en zorlu yüzey mühendisliği ihtiyaçlarını karşılamak için kapsamlı bir kovan burç seçimi sunmaktadır.
Metal-polimer, mühendislik burçları, fiber takviyeli kompozit paslanmaz çelik 316 veya 304 burç, metal ve bimetal rulmanlar ve bir dizi destekleyici montaj, burç bloğu ve baskı plakası ile birlikte polimer kaplamalar üretiyoruz. Çevrimiçi tstar.com adresimizi ziyaret edin
teknik PDFBİMETAL DÜZ YATAKLAR VE KOVAN YATAKLARI...
| Teknik Veriler | |||||||
| Veri | BİMETAL BURÇ METAL YATAKLAR | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6(2.1020) | SAE-783 | ||
| veya CuSn6Zn6Pb3 astar katmanı olarak. En güçlü bimetal burç türü ve birçok alanda yaygın olarak uygulanmaktadır. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
| Malzeme | Çelik+ | Çelik+ | Çelik+ | Çelik+ | Çelik+ | Çelik+ | |
| veya CuSn6Zn6Pb3 astar katmanı olarak. En güçlü bimetal burç türü ve birçok alanda yaygın olarak uygulanmaktadır. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
| Alaşım katmanı sertliği HB | 80~120 | 38 | 65 | 65 | 65 | 30 | |
| Maksimum dinamik Yük P N/mm² | Bi-Metal-930 | 130 | 130 | 130 | 130 | 100 | |
| Maks. Hız V m/s | Gres yağlaması | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Maks.PV limiti N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Sürtünme Katsayısı u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
| Maks. Hız V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Maks.PV limiti N/mm²·m/s | Yağ yağlaması | 10 | 10 | 10 | 10 | 10 | 8 |
| Sürtünme Katsayısı u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
| Maksimum Çalışma sıcaklığı ℃ | Gres yağlaması | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 |
| Yağ yağlaması | 250 | 250 | 250 | 250 | 250 | 250 | |
| Isıl iletkenlik W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Doğrusal genleşme katsayısı | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | |
| Eksenle eşleşme | Sertlik HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| Pürüzlülük Ra | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
|
— Havacılık
— Otomotiv
— Endüstriyel
— Tarım
— İnşaat
— Petrol ve Gaz
— Enerji
— Akışkan Gücü
Bimetal Burçların Avantajı
düşük sürtünme, yüksek aşınma direnci
düşük sürtünme katsayıları ortadan kaldırır
yağlama ihtiyacı ve aşınmayı azaltırken
ve hizmet ömrünü uzatır.
Bakım Gerektirmez
Düzenli bakım gerektiren uygulamalar için idealdir
uzun ömür veya çalışma
az veya hiç yağlama koşulları.
Sertleştirme ve işleme yağ yollarına gerek kalmadan mil maliyetlerini azaltın.
Daha Düşük Sistem Maliyeti
Kompakt, tek parça yapı sağlar
uzay ve ağırlıktan tasarruf sağlar ve basitleştirir
montaj.
Çevresel
Yağsız, kurşunsuz çözümler uyumludur
giderek katılaşan çevresel
RoHS direktifi gibi düzenlemeler
elektrikli ve elektronik ekipmanlar için.
Bimetal yatak profili, Bimetal burç Özelleştirilebilir
Fiyat,Yüksek Kalite Standardı SAE-797 bimetal burç, çelik bazlıdır veCuPb10Sn10 veya CuSn6Zn6Pb3 astar katmanı olarak. En güçlü bimetal burç türü ve birçok alanda yaygın olarak uygulanmaktadır. Bu tip, Cu-Pb alaşımından yapılmış burç aralığında en iyi performansa sahiptir. Bu nedenle geniş bir uygulamaya sahiptir ve en çok orta hız ve yüksek darbe vb. için uygundur.
Özel malzeme imalatı tasarım boyutu ile bimetal yatak uzmanı
VIIPLUS, bimetal yatak burçları ve tahrik üniteleri imalatı ve pazarlamasında engin deneyimini ve teknik bilgi birikimini kanıtlamaktadır. Sizin için mükemmel kaymalı yatak çözümünü arayan, özel uygulamalarınız için tasarlanmış uzmanlardan yararlanın.
Sarılan kompozit kaymalı yatak, Bakır kaplı veya kalay kaplı çelik/bronz, DIN 1494 / ISO 3547, Bakım gerektirmez, Yağlama cepleri veya oluk tasarımı ile
Metalik Kendi Kendini Yağlayan Bakım Gerektirmeyen Rulmanlar, Flanşlı burçlar dişli pompalar Bimetal Burç ve Kendi Kendini Yağlayan Rulman
| Malzeme Türü | ||||
| Bronz Alaşım Özelliği | Bronz Alaşım Sertliği HB | İzin Verilen Maksimum Dinamik Yük | Maks. Sıcaklık °C | Bi-Metal-800 |
| CuPb10Sn10 veya CuSn6Zn6Pb3 | 70~100 | 65 | 200 | Bi-Metal-720 |
| CuPb24Sn4 | 45~70 | 38 | 200 | |
| CuPb30 | 30~45 | 25 | 170 | Bi-Metal-20 |
| AlSn20Cu | 30~40 | 30 | 150 | Bi-Metal-930 |
| CuSn6.5P0.1 | 60-90 | 65 | 200 | |
