| Marka Adı: | VIIPLUS |
| Model Numarası: | Grafit Bronz Rulmanlar |
| Moq: | Pazarlık edilebilir |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Metalik-YAĞLAR-rulman |

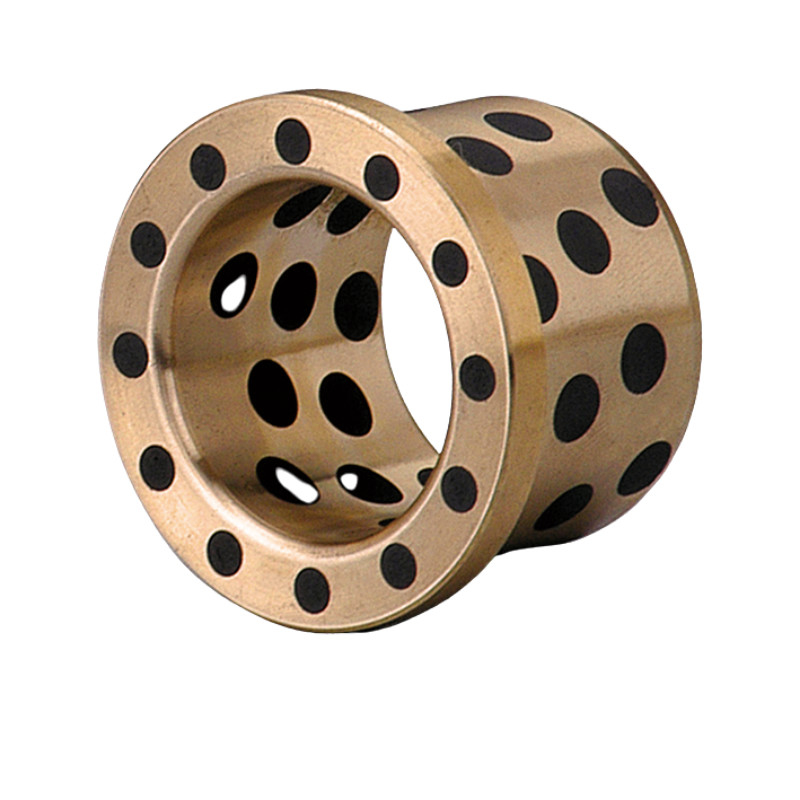

Flanşlı, düz tip grafit tıkalı yağsız burç, çeşitli mekanik sistemlerde kullanılmak üzere tasarlanmış benzersiz ve etkili bir bileşendir. Birincil malzemesi grafit olan bu burç, olağanüstü aşınma direnci ve dayanıklılık sunar.
Doğal yağlama özellikleriyle bilinen grafit, harici yağlamaya gerek kalmadan sorunsuz bir çalışma sağlar. Bu özellik yalnızca bakımı kolaylaştırmakla kalmaz, aynı zamanda burcun ömrünü de uzatır. Yağsız tasarım, yağ veya yağlayıcı kirliliğinin kabul edilemez olduğu ortamlarda kullanım için de uygundur.
Bu burcun düz tip tasarımı, çeşitli sistemlere kolay kurulum ve entegrasyon sağlar. Flanş, mekanik düzenek içinde güvenli bir uyum sağlayarak ek stabilite ve destek sağlar.
Bu grafit tıkaçlı burcun hassas mühendisliği, sıkı ve güvenli bir uyum sağlayarak titreşim veya hareket potansiyelini en aza indirir. Bu, yalnızca burcun performansını artırmakla kalmaz, aynı zamanda mekanik sistemin genel kararlılığına ve güvenilirliğine de katkıda bulunur.
Mevcut bir sistemi yükseltirken veya yeni bir sistem tasarlarken, flanşlı grafit tapalı yağsız burç, düz tip, pürüzsüz ve verimli bir çalışma elde etmek için harika bir seçimdir. Dayanıklılık, aşınma direnci ve yağsız tasarımın benzersiz kombinasyonu, onu çeşitli endüstriyel uygulamalar için uygun maliyetli ve güvenilir bir çözüm haline getirir.
Grafit fişli LG-2bronz çalı
Oiles 500 serisi rulmanlar, mühendislik katı yağlayıcı tapalarla yüksek kaliteli bakır alaşımlı metalleri bir araya getirir. Bu rulmanlar, günümüz ekipmanlarının talep ettiği çok çeşitli uygulama gereksinimlerini karşılamak üzere tasarlanmıştır. Stratejik tapa konumu ve tapa bileşiklerini kullanan hassas toleranslar, performans teslimatını ve yağlama gerektirmeyen hizmeti garanti eder. Bu rulman stili, standart inç, metrik ve siparişe göre üretilen boyutlarda mevcuttur. 500 serisi rulmanlar, aşırı sıcaklık sınırları ve yüksek yük kapasitesi performansı sağlar. Mil tipi rulmanlar ve düz aşınma plakasında mevcuttur
grafit tıkalı LG-2 bronz burç
Grafit yağsız burç/rulman inç boyutu 18" iç çap x 26" dış çap x 18" uzunluk
Yatağın iç çap yüzünde grafit yağlama, hem yüksek çalışma sıcaklıklarında hem de ek yağlamanın olmadığı uygulamalarda uzun yatak ömrü elde etmenizi sağlayacaktır. Grafit, iç çapa oluk açılarak ve ardından Grafitin son derece yüksek basınç altında boşluklara bastırılmasıyla elde edilir.
Üreticiler ve TedarikçilerGrafit Dolgulu BronzÇalılıklar,Grafit Dolu BronzTabaklar,Rulman, Çalı,Yataklar, Çalılar,Yıkayıcı,Yıkayıcılar,
Müşterilerimize En İyi Kalitede Yağsız Burç Ürünleri ve Hassas Rulmanlar Sunmaya Kararlıyız
Mühendislik Hizmetleri (Ürün Tasarımı ve Geliştirme)
OILES #500 SPF Grafit Tıkacı ile Yağsız Flanş Burcu
Malzeme
Bronz alaşımıCuZn25Al5Mn4Fe3+Grafit tapalar
Özellikler
Oiles 500 serisi rulmanlar, mühendislik katı yağlayıcı tapalarla yüksek kaliteli bakır alaşımlı metalleri bir araya getirir. Bu rulmanlar, günümüz ekipmanlarının talep ettiği çok çeşitli uygulama gereksinimlerini karşılamak üzere tasarlanmıştır. Stratejik tapa konumu ve tapa bileşiklerini kullanan hassas toleranslar, performans teslimatını ve yağlama gerektirmeyen hizmeti garanti eder. Bu rulman stili, standart inç, metrik ve siparişe göre üretilen boyutlarda mevcuttur. 500 serisi rulmanlar, aşırı sıcaklık sınırları ve yüksek yük kapasitesi performansı sağlar. Mil tipi rulmanlar ve düz aşınma plakası olarak mevcuttur.
Uygulamalar
1) Ağır hizmet tipi traktör ve tarım aletleri ekipmanları
2) Madencilik ekipmanları
3) Ormancılık ekipmanları
4) Karıştırma tankı bıçak mili desteği
5) Dökümhane, fırın ve çelik üretim ekipmanları
6) HVAC uygulamaları
7) Ağır hizmet tipi tekerlek ve tekerlek destek yatakları
8) Fırın kart kaplama kurutma uygulamaları ve muhtemelen diğer uygulamalar...
Flanşlı Burç Boyutu:
Kendi kendini yağlayan, Yüksek mukavemetli pirinç, CuZn25Al veya eşdeğeri, Bakım gerektirmeyen yatak ve kılavuz burçları, katı yağlayıcılı bronz
ÜRÜN NO Eşdeğer Kod İç Ø
DDış Ø
DUzunluk
LFlanşlı F T JFB0810 8-12-10 SOBF 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 10-14-10 SOBF 10 14 10 22 2 JFB1012 10-14-12 SOBF 10 14 12 22 2 JFB1015 10-14-15 SOBF 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 14-20-15 SOBF 14 20 15 27 3 Gömülü Katı Yağlamalı Rulmanlar Metrik Flanş Burçları Flanşlı burç, kendi kendini yağlayan ÜRÜN NO Eşdeğer Kod İç Ø
DDış Ø
DUzunluk
LFlanşlı F T JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 16-22-20 SOBF 16 22 20 29 3 JFB1623 16-22-23 SOBF 16 22 23 29 3 JFB1625 16-22-25 SOBF 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 18-24-20 SOBF 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 20-30-15 SOBF 20 30 15 40 5 JFB2020 20-30-20 SOBF 20 30 20 40 5 JFB2025 20-30-25 SOBF 20 30 25 40 5 JFB2030 20-30-30 SOBF 20 30 30 40 5 JFB2035 20-30-35 SOBF 20 30 35 40 5 JFB2040 20-30-40 SOHBET 20 30 40 40 5 JFB2515 25-35-15 SOHBET 25 35 15 45 5 JFB2520 25-35-20 SOBF 25 35 20 45 5 JFB2525 25-35-25 SOHBET 25 35 25 45 5 JFB2530 25-35-30 SOBF 25 35 30 45 5 JFB2535 25-35-35 SOHBET 25 35 35 45 5 JFB2540 25-35-40 SOHBET 25 35 40 45 5 JFB2550 25-35-50 SOHBET 25 35 50 45 5 JFB3020 30-40-20 SOHBET 30 40 20 50 5 JFB3025 30-40-25 SOHBET 30 40 25 50 5 JFB3030 30-40-30 SOBF 30 40 30 50 5 JFB3035 30-40-35 SOHBET 30 40 35 50 5 JFB3040 30-40-40 SOHBET 30 40 40 50 5 JFB3050 30-40-50 SOBF 30 40 50 50 5 JFB31.520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31.535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF 31,5-40-40 31,5 40 40 50 5 Gömülü Katı Yağlamalı Yataklar Metrik Flanş Burçları Flanşlı burç, kendi kendini yağlayan ÜRÜN NO Eşdeğer Kod İç Ø
DDış Ø
DUzunluk
LFlanşlı F T JFB3520 35-45-20 SOBF 35 45 20 60 5 JFB3525 35-45-25 SOHBET 35 45 25 60 5 JFB3530 35-45-30 SOBF 35 45 30 60 5 JFB3535 35-45-35 SOHBET 35 45 35 60 5 JFB3540 35-45-40 SOHBET 35 45 40 60 5 JFB3550 35-45-50 SOBF 35 45 50 60 5 JFB4020 40-50-20 SOBF 40 50 20 65 5 JFB4025 40-50-25 SOHBET 40 50 25 65 5 JFB4030 40-50-30 SOBF 40 50 30 65 5 JFB4035 40-50-35 SOHBET 40 50 35 65 5 JFB4040 40-50-40 SOBF 40 50 40 65 5 JFB4050 40-50-50 SOBF 40 50 50 65 5 JFB4530 45-55-30 SOBF 45 55 30 70 5 JFB4535 45-55-35 SOBF 45 55 35 70 5 JFB4540 45-55-40 SOBF 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 45-55-60 SOBF 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 50-60-35 SOBF 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 50-60-60 SOBF 50 60 60 75 5 JFB5540 55-65-40 SOBF 55 65 40 80 5 JFB5560 55-65-60 SOBF 55 65 60 80 5 JFB6040 60-75-40 SOHBET 60 75 40 90 7,5 JFB6050 60-75-50 60 75 50 90 7,5 JFB6080 60-75-80 60 75 80 90 7,5 JFB6367,5 63-75-67,5 SOBF 63 75 67,5 85 7,5 JFB6560 65-80-60 SOBF 65 80 60 95 7,5 JFB7050 70-85-50 SOBF 70 85 50 105 7,5 JFB7080 70-85-80 SOBF 70 85 80 105 7,5 JFB7560 75-90-60 SOBF 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 90-110-80 SOBF 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 120-140-80 SOBF 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 130-150-80 SOBF 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 140-160-80 SOBF 140 160 80 190 10 JFB140100 140-160-100 SOBF 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 BOYUT8 ID x 12 OD x 12 UZUNLUK40 ID x 50 OD x 30 UZUNLUK40 ID x 50 OD x 40 T/U x 65 F/D x 5 F/T 100012,2 ID x 40 OD x 3 KALIN (SABİTLEME DELİKLERİYLE)MALZEME :- CuZn25Al5 + GRAFİT
Özellikler:
JFBFlanşlı katı yağlamalı yatak
***Model: JFB5540 Yağsız rulman burcu
***Boyut: 55x65x40 mm
***Flanş OD (F): 80mm
***Flanş kalınlığı: 5mm
Mağazamızda listelenmeyen başka bir boyuta ihtiyacınız varsa, lütfen bize bildirin, istediğiniz boyuta göre üretim yapabiliriz, daha fazla miktar, daha ucuz fiyat.
Taban Malzemesi: CuZn24AL6Mn4
Taban sertliği: HB230(hb270)
Sürtünme katsayısı: <0.16
Sıcaklık sınırı: 300°C
Dinamik yük limiti: 100N/mm2
Yük sınırı: lm/dak'nın altında 25N/mm2
Kayma hızı limiti: kuru 0,4 m/s, yağ 5 m/s
PV sınırı: 3,8 N/mm *m/sYapı
Katı yağlayıcı gömülübronz gibi metaller, gömülü grafit ve MoS2 ile yağlayıcı olarak. Yağlayıcının kendisini sıkıca entegre etmek ve aynı zamanda içinde eşit olarak dağıtılmış alan bırakmak için özel bir teknoloji benimsenmiştir, böylece yağlayıcı bir bütün olarak toplam hacminin %20'sinden fazlasını yağlayıcı yağ veya gres emebilir.
Mülkiyet ve uygulama
Yağsız veya yağ yetersizliği altında çalışan, sürtünme ısısı, sürtünme katsayısını azaltmak ve aşınma-sürtünme performansını iyileştirmek için yağı ve yağlayıcıyı içten yüzeye doğru sürer, ardışık döküm makinelerinde, metalografideki çelik silindirlerde, mineral makinelerinde, gemilerde, turbojeneratörlerde, hidrolikte kullanılır.
plastikler için türbinler ve enjeksiyon kalıplama makineleri.
Flanş Burcu (SPF) boyut listesi
Katı yağlayıcılı kaymalı yataklar, aşınmaya dayanıklı bakır alaşımlarından ve katı yağlayıcıdan yapılmış ek parçalardan üretilir.
Yağlar 500SP1-SL1
Gömülü katı yağlayıcılı yüksek mukavemetli pirinç yataklar
Metalik yataklar yaygın olarak kullanılıyor
Oiles 500SP1 serisi, ileri döküm teknolojisi ve gömülü katı yağlayıcılarla üretilen yüksek mukavemetli pirinç alaşımlı tabanlardan oluşan kendi kendini yağlayan yataklardır. Kullanım koşullarına göre çeşitli tipte katı yağlayıcılarla birleştirilebilirler.
Hizmet yelpazesi Yağlama koşulları Kuru Periyodik yağlama Servis sıcaklık aralığı
(℃)-40～+300 -40～+150 izin verilen maksimum temas basıncı : P
(N/mm2)29 29 izin verilen maksimum hız : V
(e/k)0,50 1.00 İzin verilen maksimum PV değeri
(N/mm2・m/s)1.65 3.25
Kullanılan grafit ve katkı maddeleri esaslı katı yağlayıcı, genel kullanım ve normal atmosfer koşulları için idealdir.
Yatakların su veya deniz suyuna maruz kaldığı uygulamalar için MoS2 ve diğer katkı maddelerine dayalı özel bir katı yağlayıcı mevcuttur.
| Malzeme kısaltması | |||||
| Taban malzemesi | Özel pirinç | Rotguß (Rg7) | Alüminyumbronz (CuAl10Ni) | Bronz (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| izin verilebilir yük taşıyan |
N/mm2 | 100 | 60 | 50 | 70 |
| en fazla. kayma hızı |
bay/bayan | 0,25 | 0,17 | 0,33 | 0,17 |
| maksimum pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| yoğunluk | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| sertlik | HB | >210 | >70 | >150 | >80 |
| çekme dayanımı | N/mm2 | >750 | >200 | >500 | >360 |
| Esneme sınırı | N/mm2 | >450 | >90 | >260 | >150 |
| gerilmek | % | >12 | >15 | >10 | >8 |
Isıl genleşme katsayısı |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Sıcaklık aralığı | °C | -40 ila +300 | -40 ila +400 | -40 ila +400 | -40 ila +400 |
| Sürtünme katsayısı | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Talebiniz doğrultusunda her türlü sürgülü eleman temini veya üretimi yapılabilmektedir.
Daha detaylı bilgi için lütfen bizimle iletişime geçiniz.
