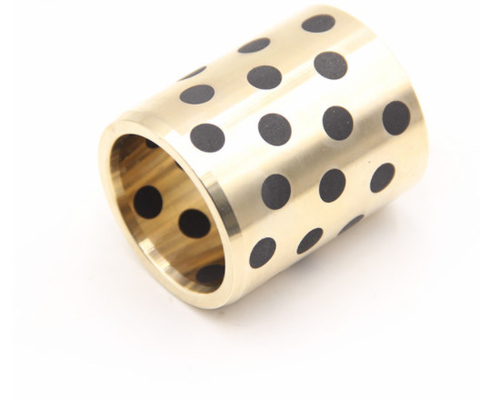

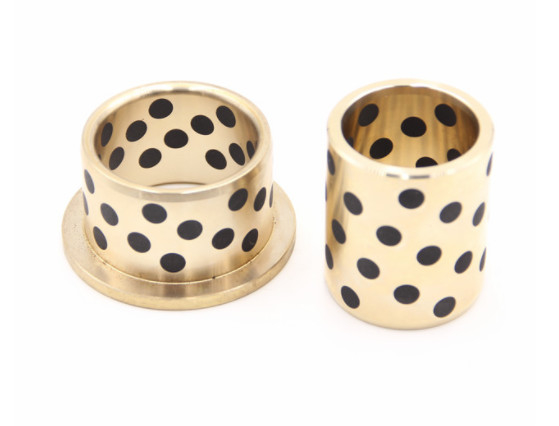

C86300 Manganez Bronz Flanş Yağsız Burçlar Grafit Tapalar

  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
Menşe yeri Yağsız Burç
Marka adı SANKYO,MISUMI，DAIDO，SELF LUBE，GGB,FIBRO STANDARD REPLACEMENT BEARING
Sertifika DIN 1850/ISO 4379， UNITED STATES UNS STANDARD,C86300
Model numarası kovan burcu, gömme yağlama tapalı bronz Bakım gerektirmeyen
Min sipariş miktarı Pazarlık
Fiyat Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
Ambalaj bilgileri Veri ihracat kartonları, ahşap durumda, özel gereksinimleri
Teslim süresi Hızlı teslimat
Ödeme koşulları Önceden tt
Yetenek temini fiş grafit yatakları, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Dergi Yatağı, DU K

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Marerial Bronz Grafit Burç boyut İnç ölçü burçları
Standart boy C86300, C86200 tip DİŞLİ DÖKÜM BRONZ
madde Yağsız Burç özellik Yakalı Kılavuz Burç
Rulman Burcu Fabrika Fiyatı tiffany@viiplus.com Kendinden Yağlamalı Rulman Burcu Üreticisi https://www.viiplus.com/
Yağsız Rulman Üreticisi https://www.bronzelube.com/ Üretici firma bucha de bronz grafitado
Vurgulamak Katı Bronz Kaymalı Rulmanlar, Grafit Flanşlı Bronz Kaymalı Rulmanlar, Maden Makinaları Yağsız Burçlar Oilless Bush. Yağsız Çalı. Copper Alloy. Bakır alaşımı. Straight type
Burçlu Rulmanlar Üreticiler Tedarikçiler İhracatçılar plain bearings. kaymalı yataklar. Long, maintenance-free service, manufactures bush
Vurgulamak

grafit emdirilmiş bronz burçlar

,

grafit dolgulu bronz burçlar
Mesaj bırakın
Ürün Açıklaması

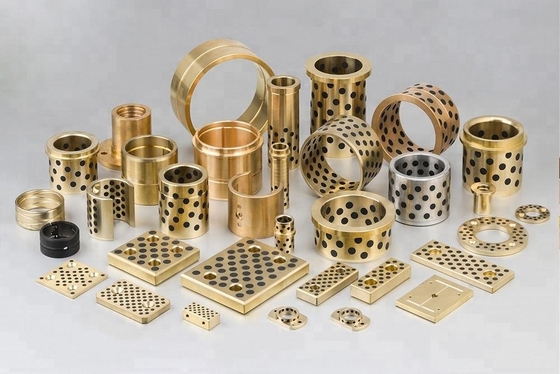

Kendinden yağlayıcı,kalıp bileşenleri, hassas kalıp parçaları, Yağsız Bronz burç.



Bilezikli kılavuz burç, Katı yağlamalı Bronz

Malzeme: Katı yağlayıcılı bronz, yağsız yağlama Not: Montaj kılavuz çizgileri / Boyut gereksinimleri ve toleranslar bölüm D'nin sonundadır. Dikkat: Burçlar yalnızca eksenel hareketle kullanılabilir!

Tapa grafit yatakları öncelikli olarak ulaşılması zor alanlarda sürekli yağlama gerektiren uygulamalarda kullanılır. Grafit mekanik olarak zorlanır

aşırı basınç altında deliklere / oluklara.Mil dönmeye başladığında şafta bir yağ filmi aktarılır.Bu rulmanlar sürekli yağlama sağlarbakım gerektirmeyen uzun süreler.



Özellikler



● Yüksek yük, düşük hızda çalışma altında benzersiz performansa sahip olun.Ayrıca yağlamadan da iyi performans gösterir.

● Karşılıklı, salınımlı hareketler ve sıklıkla aralıklı işlemler nedeniyle yağ filmi oluşturmanın zor olduğu yerlerde mükemmel aşınma direnci.

● Korozyona ve kimyasal saldırılara karşı olağanüstü direnç.

● Bakım gerektirmez ve işletme maliyetinden tasarruf sağlar.



NAAMS kendinden yağlamalı kılavuz kovan tipi


Şu anda, NC işleme gerçekleştirildi ve işleme doğruluğu ve üretim teknolojisi stabilize edildi ve iyileştirildi
NAAMS kendinden yağlamalı kılavuz kovan burçları, ürün doğruluğu güvenilirdir, boyut sabittir, olabilir kalıp kılavuzu montaj süresini ve kalıp üretim maliyetini azaltın!



Yıkayıcı SOBW

Burç Düz, Bronz Döküm tipi SOB

Küresel Çalı SOB

Küresel Burç Seti Standart tip, Güçlü tip

Burç için Boş Malzeme S30

Kaydırmalı Plaka
Bronz, Kalınlık 20mm

Kaydırmalı Plaka
Bronz, Kalınlık 10mm

Kaydırmalı Plaka
Bronz, Kalınlık 5mm UWP

Kaydırmalı Plaka
Bronz, Kalınlık 10mm SOLP

Kaydırmalı Plaka
Bronz, Kalınlık 10mm SOML

Kaydırmalı Plaka
Bronz, Boş tip FPLB

Kaydırmalı Plaka
Bronz, Yüksek Basınçlı tip Kalınlık 10mm TLP

Kaydırmalı Plaka
FC, Kalınlık 20mm SESF, SESFT

Kaydırmalı Plaka
Çelik, Kalınlık 20mm FRP

Kaydırmalı Plaka
Çelik, Kalınlık 10mm TSP

Kaydırmalı Plaka
Bakır Tozu Sinterlenmiş, Kalınlık 20mm

Kaydırmalı Plaka
Bakır Tozu Sinterlenmiş, Kalınlık10mm

Slayt Kılavuzu
Bronz L-Şekilli tip SGLDW

Slayt Kılavuzu
Bronz T-Şekilli tip TGLWN

Slayt Kılavuzu
Bronz L-Şekilli tip SGLXS

Slayt Kılavuzu
Bronz L-Şekilli Boş tip SGLX

Slayt Kılavuzu
Bronz L-Şekilli tip SOL

Ürün Özellikleri


1. yaygın olarak kullanılan kalıp imalat sanayi için uygundur.

2. Yüksek kaliteli pirinç ve grafit Kılavuz kovanın dayanıklılığını büyük ölçüde artırmak ve güzel bir metalik parlaklığa sahip olmak için seçilmiştir.

3. İnce ayardan sonra, tokluğu, pürüzsüzlüğü ve konumlandırma performansı mükemmel.

4. Yüksek boyutsal doğruluk, istikrarlı kalite ve eksiksiz özellikler.



Yağsız burç tipi Burçlar |Genel Makineler |Ürünler |Sankyo Yağsız Yedek Parçalar



Kendinden yağlamalı plastik kaymalı yataklar hakkında daha fazla bilgi edinin www.bronzegleitlager.com, aşırı endüstriyel koşullarda maksimum hizmet ömrü için tasarlanmıştır. düşük maliyetli.

C-86200 / C-86300 kendinden yağlamalı kovanlı yatak İşleme Santrifüjlü döküm C86300 Manganez Bronz Döküm bronz yataklar katı grafit yağlama





Bakır Kovan ve Rulmanlar

Daha hızlı

Daha iyi

Daha güvenli

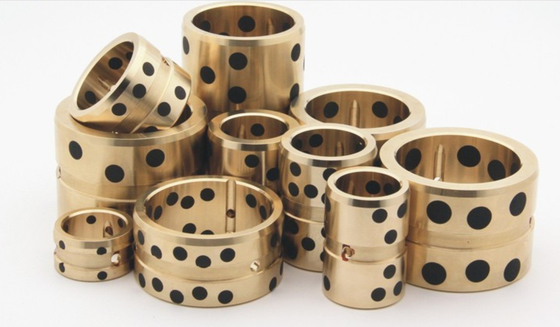

Mangan Bronz, Grafit Fişli İnç Boyutu C86300



İçin tasarlandı Daha Uzun Daha Güvenilir Hizmet Ömrü

Malzeme sınıfı: C-86200 veya C-86300
Koşullar
· Boyutsal denetim raporu.
· Malzemenin mekanik özellikleri (sertlik ve yoğunluk dahil) için test sertifikası.

Bronz, ağır yükler altında yüksek hızlar, ama gerekli yüksek şaft sertliği ve aşındırıcı olmayan çalışma koşulları. Bu alaşımda mükemmel mekanik nitelikler ve iyi korozyon direnci. Bu alaşım bakırdan tehlikeye atılmıştır, manganez, alüminyum ve demir.Bu kombinasyon gerilme mukavemetini yükseltir.



Graphite Plugged self-lebricating bronze Bushings



Hidro Mekanik Ekipmanlar için kendinden yağlamalı kovanlı yatak


Radyal kapılar, Dikey kapılar, Durdurma kütükleri, Cebri boru çelik Gömlekleri, Mekanik Kaldıraçlar, Hidrolik Vinçler, Enstrümantasyonlar, Portal Vinçler, Gezer Vinçler, Rezervuar Yönetim Hizmetleri ile ...
Eşya Deposu
Akış kontrol
Hidro Elektrik Enerjisi Üretimi
Sulama

Bakır Alaşımı Döküm

Tür:Kurşunsuz Pirinç



kendinden yağlamalı kovanlı yatak Yağsız Tip Burçlar





Kimyasal Bileşim kütle /%

Cu

Sn

Al

Fe

Mn

Ni

Pb

Si

P

Zn

60-66

0.2

5.0-7.5

2.0-4.0

2.5-5.0

1

0.2

_

_

_

Mekanik özellikler

Çekme mukavemeti Mpa (Min)

Verim gücü MPa (Min)

Uzama%

Brinell sertliği (HB)

758

427

14

225

Not:



1, Kimyasal Bileşimde, Tek değerler maksimumları temsil eder.

2, Sertlik değerinin mekanik performansı sadece referans içindir





C86300

Boyutlar inç cinsindendir

Grafit Tapalı Mangan Bronz
İnç kollu

(ID x OD x L)

GRAFİT BURÇLAR

1/2 x 3/4 x 1/2

GRAFİT BURÇLAR

1/2 x 3/4 x 3/4

GRAFİT BURÇLAR

1/2 x 3/4 x 1/2

GRAFİT BURÇLAR

5/8 x 7/8 x 5/8

GRAFİT BURÇLAR

5/8 x 7/8 x 3/4

GRAFİT BURÇLAR

5/8 x 7/8 x 1

GRAFİT BURÇLAR

5/8 x 7/8 x 1-1 / 4

GRAFİT BURÇLAR

5/8 x 7/8 x 1-1 / 2

GRAFİT BURÇLAR

3/4 x 1-1 / 8 x 5/8

GRAFİT BURÇLAR

3/4 x 1-1 / 8 x 3/4

GRAFİT BURÇLAR

3/4 x 1-1 / 8 x 1

GRAFİT BURÇLAR

3/4 x 1-1 / 8 x 1-1 / 4

GRAFİT BURÇLAR

3/4 x 1-1 / 8 x 1-1 / 2

GRAFİT BURÇLAR

7/8 x 1-1 / 4 x 3/4

GRAFİT BURÇLAR

7/8 x 1-1 / 4 x 1

GRAFİT BURÇLAR

7/8 x 1-1 / 4 x 1-1 / 8

GRAFİT BURÇLAR

7/8 x 1-1 / 4 x 1-1 / 4

GRAFİT BURÇLAR

7/8 x 1-1 / 4 x 1-1 / 2

GRAFİT BURÇLAR

1 x 1-3 / 8 x 3/8

GRAFİT BURÇLAR

1 x 1-3 / 8 x 1/2

GRAFİT BURÇLAR

1 x 1-3 / 8 x 5/8

GRAFİT BURÇLAR

1 x 1-3 / 8 x 3/4

GRAFİT BURÇLAR

1 x 1-3 / 8 x 1

GRAFİT BURÇLAR

1 x 1-3 / 8 x 1-1 / 4

GRAFİT BURÇLAR

1 x 1-3 / 8 x 1-1 / 2

GRAFİT BURÇLAR

1 x 1-3 / 8 x 1-3 / 4

GRAFİT BURÇLAR

1 x 1-3 / 8 x 2

GRAFİT BURÇLAR

1 x 1-1 / 2 x 3/4

GRAFİT BURÇLAR

1 x 1-1 / 2 x 1

GRAFİT BURÇLAR

1 x 1-1 / 2 x 1-1 / 2

GRAFİT BURÇLAR

1 x 1-1 / 2 x 2

GRAFİT BURÇLAR

1-1 / 8 x 1-1 / 2 x 1

GRAFİT BURÇLAR

1-1 / 4 x 1-5 / 8 x 1

GRAFİT BURÇLAR

1-1 / 4 x 1-5 / 8 x 1-1 / 4

GRAFİT BURÇLAR

1-1 / 4 x 1-5 / 8 x 1-1 / 2

GRAFİT BURÇLAR

1-1 / 4 x 1-5 / 8 x 1-3 / 4

GRAFİT BURÇLAR

1-1 / 4 x 1-5 / 8 x 2

GRAFİT BURÇLAR

1-1 / 2 x 2 x 1-1 / 4

GRAFİT BURÇLAR

1-1 / 2 x 2 x 1-1 / 2

GRAFİT BURÇLAR

1-1 / 2 x 2 x 1-3 / 4

GRAFİT BURÇLAR

1-1 / 2 x 2 x 2

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 1-1 / 4

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 1-1 / 2

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 1-3 / 4

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 2

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 2-1 / 2

GRAFİT BURÇLAR

1-3 / 4 x 2-1 / 4 x 4

GRAFİT BURÇLAR

2 x 2-1 / 2 x 1-1 / 4

GRAFİT BURÇLAR

2 x 2-1 / 2 x 1-1 / 2

GRAFİT BURÇLAR

2 x 2-1 / 2 x 2

GRAFİT BURÇLAR

2 x 2-1 / 2 x 2-1 / 2

GRAFİT BURÇLAR

2 x 2-1 / 2 x 3

GRAFİT BURÇLAR

2-1 / 2 x 3 x 3

GRAFİT BURÇLAR

3 x 3-1 / 2 x 4

GRAFİT BURÇLAR

3 x 3-5 / 8 x 3

GRAFİT BURÇLAR

3-1 / 2 x 4-1 / 8 x 2

GRAFİT BURÇLAR

3-1 / 2 x 4-1 / 8 x 3

GRAFİT BURÇLAR

3-1 / 2 x 4-1 / 8 x 4

GRAFİT BURÇLAR

4 x 4-3 / 4 x 2

GRAFİT BURÇLAR

4 x 4-3 / 4 x 3

GRAFİT BURÇLAR

4 x 4-3 / 4 x 4

GRAFİT BURÇLAR

5 x 6 x 3

GRAFİT BURÇLAR

5 x 6 x 4





Grafikli kendinden yağlamalı kovanlı yatakuygulamadan önce yağlayıcıya batırılmalıdır.Grafit, yağlama maddesini emer ve daha sonra şaft hareketiyle ısıtıldığında şafta aktarılır.Bu işlem, yağlamak için gereken yağı sağlar, ancak yatak uçlarında sızıntıya neden olacak kadar yeterli değildir.Yağ, hareket durduğunda grafit tarafından yeniden emilir.





Tapa grafikleme, taşıyıcı duvar boyunca sıralı, kademeli bir delik konfigürasyonu delinerek ve grafiti bu deliklere bastırarak ve sert pişirme ile gerçekleştirilir.Açılan deliklerin boyutu ve sayısı ile sıra sayısı,yatak uzunluğu ve çapı.

  • İnç kollu

  • Metrik Kollu

  • Metrik Flanşlar

  • Metrik Yıkayıcılar

Grafit tapalı katı kendinden yağlamalı kovanlı yatak |Grafit bakır kovan burçları



Grafit Tıkalı Bronz Burçlar hepsi kendinden yağlamalı ve bakım gerektirmeyen.Bu burçlar sürekli döküm bronzdan işlenir ve katı yağlayıcı tapalarla tıkanır.Kendinden yağlamalı kovanlı yatak ve onun eşleşen yüzeyi her zaman bir yağlayıcı film ile ayrılmalıdır.VIIPLUS bileşenlerinin çoğu grafit kullanır.İşte bunun hakkında bilmeniz gerekenler.Grafit, iki boyutlu bir kristal olan oldukça sıra dışı bir formdaki sıradan karbondur.Tek atom kalınlığında bir tabaka olarak düşünün.Bir grafit parçası, bu tabakaların yığılmış halidir.Bir grafit kurşun kalem ucu yağlı bir his verir çünkü bu tek atom kalınlığındaki tabakalar çok kaygandır.



  • Aşınma Plakaları

  • Aşınma Şeritleri

  • Burçlar

  • Slayt Meclisleri

  • Kılavuz Bileşenler

Graphite Plugged self-lebricating bronze Bushings



Kendinden Yağlamalı Grafit Tıkalı Bronz Kovanlı Burç
Tapa Grafit kendinden yağlamalı kovanlı yatak



  • İnç Boyutlu Burçlar

  • Metrik Ölçekli Burçlar

Teknik veri



Derece 50 # 50S1 50S2 50S3 650S5
Malzeme CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
Yoğunluk 8 8.9 7.8 8.9 8
Sertlik ≥210 ≥70 50150 ≥75 ≥235
Gerilme direnci ≥750 ≥250 ≥500 ≥270 ≥800
Akma dayanımı ≥450 ≥90 ≥260 50150 ≥450
Uzama ≥12 ≥13 ≥10 ≥5 ≥8
Katsayı o doğrusal genişleme 1,9 × 10-5 / ℃ 1,8 × 10-5 / ℃ 1,6 × 10-5 / ℃ 1,8 × 10-5 / ℃ 1,9 × 10-5 / ℃
Maks. Sıcaklık -40 ~ + 300 -40 ~ + 400 ℃ -40 ~ + 400 ℃ -40 ~ + 400 ℃ -40 ~ + 300
Maks. Dinamik yük 100 60 50 70 120
Maks. Hız (Kuru) 15 10 20 10 15
N / mm² * m / s (Yağlama) 200 60 60 80 200
Sıkıştırma deformasyonu <0.01 mm <0.05 mm <0,04 mm <0.05 mm

<0,005 mm



Uygulamalar



İnşaat Ekipmanları İçin Kendinden Yağlamalı Kovanlı Yataklar, Elektrikli Kürekler için Bom Bağlantı Burçları, Enjeksiyon Kalıp Makinaları için Geçiş Halkası ve Kılavuz Burçları, Çelik Fabrikası Ekipmanları, Fırın Çekmeleri, Kurutma Ekipmanları, Kavurucular, Pres Kalıpları, Montaj Hatları, Hidro-Elektrik Yapılar, Vinçler , Kaldırma Ekipmanları, Lastik ve Kağıt Fabrikası Makineleri ve Diğer Birçok Endüstriyel Uygulama.

Malzeme
C86300 Manganez Bronz


C86300 Tipik uygulamalar, yavaş hızlı ağır yük yatakları, dişliler, kamlar ve hidrolik silindir parçalarını içerir. Sürekli döküm manganez bronz, yüksek mukavemetli, ısıl işlem görmeyen bakır alaşımı ağır yükler ve düşük hızlar için olağanüstü aşınma özellikleri ve yüksek yatak mukavemetinin iyi bir kombinasyonunu gerektiren uygulamalarda kullanılmak üzere tasarlanmıştır.



kendinden yağlamalı kovan yatağı flanşlı bronz burçlar satılık



C86300 Manganez Bronz Grafit Burçlar

ELEMENT

İÇERİK (%)

Bakır, Cu

60.0-68.0

Kurşun, Pb

≤0.2

Teneke, Sn

≤0.2

Çinko, Zn

22 ~ 28

Demir, Fe

2.0-4.0

Alüminyum, Al

5.0-7.50

Manganez, Mn

2.5-5.0





C86200 Manganez Bronz Grafit Burçlar

ELEMENT

İÇERİK (%)

Bakır, Cu

60.0-68.0

Kurşun, Pb

≤0.2

Teneke, Sn

≤0.2

Çinko, Zn

22 ~ 28

Demir, Fe

2.0-4.0

Alüminyum, Al

3.0-4.90

Manganez, Mn

2.5-5.0



Verim



Grafit Tıkalı Dökme Bronz Burçlar, ağır yüklerin düşük ila orta hızlarda desteklenmesi gereken yerlerde kullanılabilir

Tapa Grafitli Dökme Bronz Burç dayanabilir 570 F'ye kadar yüksek sıcaklıklar

Kendinden yağlamalı kovanlı yatak özelliği, yağlamanın zor olduğu yerlerde rulmanların kullanılmasına imkan verir,uygulaması pahalı ve gres / yağ kullanılamayan yerlerde.Düşük hızlarda yüksek yükler altında bile mükemmel yağlama elde edilir.

özel olarak gömülü katı yağlayıcılara sahip kendinden yağlamalı kovanlı yatak sürtünmeyi azaltır.Sürtünme Katsayısı: 0,04 ila 0,2



burç   uzunluk
boyut (mm)

  İD OD 8 10 12 15 16 19 20 25 30 35
  ￠ d ￠ D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0.028 12 0.018

081208

101408

081210

101410

081212

101412

 81215     101420
10 0.013 0.007 101415
  10 0.028 14 0.018
  0.013 0.007
12 12 0.034 18 0.018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0.016 0.007
13 13 0.034 19 0.021   131910 131912 131915     131920
0.016 0.006
14 14 0.034 20 0.021   142010 142012 142015     142020 142025 142030
0.016 0.006
15 15 0.034 21 0.021   152110 152112 152115 152116   152120 152125 152130
0.016 0.006
16 16 0.034 22 0.021   162210 162212 162215 162216 162219 162220 162225 162230 162235
0.016 0.006
17 17 0.034 23 0.021       172315
0.016 0.006
18 18 0.034 24 0.021     182412 182415 182416   182420 182425 182430
0.02 0.006
19 19 0.041 26 0.021       192615     192620
0.02 0.006
20 20 0.041 28 0.021   202810 202812 202815 202816 202819 202820 202825 202830 202835
0.02 0.006
20 0.041 30 0.021         203016   203020 203025 203030 203035
0.02 0.006
22 22 0.041 32 0.021     223212 223215     223220 223225
0.02 0.006
  25 0.041 33 0.025     253312 253315 253316   253320 253325 253330 253335
25 0.02 0.009
  25 0.041 35 0.025     253512 253515 253516   253520

253525

253530

253535



0.02

0.009

28

28

0.041

38

0.025













283820

283825

283830



0.02

0.009



30

0.041

38

0.025





303812

303815





303820

303825

303830

303835

30

0.02

0.009



30

0.041

40

0.025





304012

304015





304020

304025

304030

304035



0.02

0.009

31.5

31.5

0.05

40

0.025

















314030



0.025

0.009

32

32

0.05

42

0.025













324220



324230



0.025

0.009



35

0.05

44

0.025













354420

354425

354430

354435

35

0.025

0.009



35

0.05

45

0.025













354520

354525

354530

354435



0.025

0.009

38

38

0.05

48

0.025





















0.025

0.009

40

40

0.05

50

0.025







405015





405020

405025

405030

405035

0.025

0.009

40

0.05

55

0.03







405515









405530

405535

0.025

0.011

45

45

0.05

55

0.03

















455530

455535

0.025

0.011

45

0.05

56

0.03

















455630

455635

0.025

0.011

45

0.05

60

0.03

















456030

456035

0.025

0.011

50

50

0.05

60

0.03

















506030

506035

0.025

0.011

50

0.05

62

0.03













506220



506230

506235

0.025

0.011

50

0.05

65

0.03

















506530



0.025

0.011

55

55

0.06

70

0.03

















557030

557035

0.03

0.011



60

0.06

74

0.03

















607430

607435

60

0.03

0.011



60

0.06

75

0.03

















607530

607535



0.03

0.011

63

63

0.06

75

0.03





















0.03

0.011

65

65

0.06

80

0.03



















658035

0.03

0.011

70

70

0.06

85

0.035

















708530

708535

0.03

0.013

70

0.06

90

0.035





















0.03

0.013

75

75

0.06

90

0.035





















0.03

0.013

75

0.06

95

0.035





















0.03

0.013



80

0.06

96

0.035





















80

0.03

0.013



80

0.06

100

0.035























0.03

0.013

85

85

0.071

100

0.035





















0.036

0.013

90

90

0.071

110

0.035





















0.036

0.013

100

100

0.071

120

0.035





















0.036

0.013

110

110

0.071

130

0.035





















0.036

0.015

120

120

0.071

140

0.04





















0.036

0.015

125

125

0.063

145

0.04





















0.043

0.015

130

130

0.063

150

0.04





















0.043

0.015

140

140

0.063

160

0.04





















0.043

0.015

150

150

0.063

170

0.04





















0.043

0.015

160

160

0.063

180

0.04





















0.043

0.015

uzunluk





İD

od









conta







￠ d

￠ D





40

50

60

70

80

90

100

120

130

140

150









JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB





(JDB)

























8

12

-











10

14

-1003

































12

18

-1203

























13

19

-1303































14

20

-1403



























15

21

-1503





162240





















16

22

-1603



























17

23

-1803



























18

24

-2005



























19

26

-2005





202840

202850



















20

28

-2005





203040





















20

30

-2505 *



























22

32

-2505





253340

253350

253360

















25

33

-2505





253540

253550



















25

35

-3005 *





283840





















28

38

-3005





303840

303850

303860

















30

38

-3005





304040

304050

304060

















30

40

-3505 *





314040





















31.5

40

-3505





324240





















32

42

-3505





354440

354450

354460

















35

44

-3505





354440

354450

354460

















35

45

-3505





384840





















38

48

-4007 *





405040

405050

405060

405070

405080













40

50

-4007





405540

405550

405560

















40

55

-4507





455540

455550

455560

















45

55

-4507





455640

455650

455660

















45

56

-4507





456040

456040

456050

456070

456080













45

60

-4507





506040

506040

506050

506070

506080













50

60

-5008





506240

506240

506250

506270















50

62

-5008





506540

506550

506560

506570

506580



5065100

5065120







50

65

-5008





557040

557050

557060

557070















55

70

-5508





607440

607450

607460

607470

607480













60

74

-6008





607540

607550

607560

607570

607580



6075100

6075120







60

75

-6008









637560

637570

637580













63

75

-6508 *





658040

658050

658060

658070

658080













65

80

-6508





708540

708550

708560

708570

708080



7085100

7085120







70

85

-7010







709050

709060

709070

709080













70

90

-7010







759050

759060

759070

759080



7590100









75

90

-7510









759060

759070

759580



7590100









75

95

-7510





809640

809650

809660

809670

809680



8096100

8096120







80

96

-8010





8011040

8011050

8011060

8011070

8011080



80110100

80110120



80110140



80

100

-8010









8511060



8511080













85

100

-9010 *







9011050

9011060



9011080

9011090

90110100

90100120







90

110

-9010







10012050

10012060

10012070

10012080

10012090

100120100

100120120



100120140



100

120

-10010







11013050



11013070

11013080



110130100

110130120







110

130

-12010 *











12014070

12014080

12014090

120140100

120140120



120140140



120

140

-12010

















125145100

125145120







125

145

-













13015080



130150100



130145130





130

150

-

















140160100





140160140



140

160

-













15017080



150170100







150170150

150

170

-













16718080



167180100







160180150

160

180

-




Etiketler:

yağ emdirilmiş bronz rulmanlar

yağ lite bronz burç

yağ emdirilmiş rulmanlar
