Ürün ayrıntıları:
|
| Malzeme: | PTFE KUMAŞLI Paslanmaz Çelik 316 | tip: | Burçlar (silindirik) |
|---|---|---|---|
| Liman: | Şangay ve NingBo | Ana işlev: | Kendinden Yağlamalı rulmanlar |
| paket: | Palet ile Karton veya Gereklilik olarak | Katalog: | Mevcut |
| Vurgulamak: | steel backed bronze bushing,stainless steel bushing sleeve |
||
İle sarılmış burç PTFE kayar yüzey Özel imalat
Talep üzerine inç ebatları, özel uzunluklar, rulmanlara göre teklifler sunabiliriz.çizime ve çeşitli PTFE katmanlar farklı kullanım alanlarının yanı sıra bronz veya paslanmaz çelikten farklı arkalıklar için.
Korozyona Dirençli Malzemeler Rulmanlar - Artırılmış yağlama ve sertlik için Sinterlenmiş Paslanmaz Çelik T316
Baskı pulları ve kayar plakalar (levhalar) Bir delik açılmışsa, her zaman kayan yüzeyden çelik yüzeye doğru çalıştırın.
Bu, üç katmanın bölünmesini önlemek içindir.
VIIPLUS VALVE rulmanları mukavemet sağlayan kendinden yağlamalı tipte olanlar
ve kolay kullanım ve ömür boyu hizmet için düşük sürtünme.Özel bir periyodik bakıma gerek yoktur.
Kalıcı olarak yağlanan üst ve alt yataklar bakım gerektirmez ve yatay ve / veya dikey şaft yüklemesi için tasarlanmıştır.
Yataklar, kolay kullanım ve uzun hizmet ömrü için mukavemet ve düşük sürtünme sağlar.
Valf Burçları mevcuttur.Lütfen VIIPLUS ile iletişime geçin.
Vanalar, sinterlenmiş, yağ emdirilmiş tipte olacaktır. 316 paslanmaz çelik burç
TEX Burç, Özel Burç, Fiber Burç
Menteşe pimleri, bronz yataklarda dönen 304 Paslanmaz Çelik olacaktır.
Paslanmaz çelik kumaş burçlar, valf, yağ, kimya, metalurjide yaygın olarak kullanılan bu tür burçlar.Esnek yataklara, bakım gerektirmez, düşük montaj doğruluğu, iyi şok emilimi ve darbe direncine sahiptir.Düşük gürültü özellikleri ve fiber malzemenin yüksek mukavemeti ve çelik sırtın desteği sayesinde benzersiz yüksek yük kapasitesi avantajına sahiptir.Genel sporda, iç delik ve şaft arasında uygun boşluğun korunması tavsiye edilir.Boşluğun boyutu, DU tipi ürün olarak belirtilebilir.Yatağın dış çapı ve yuva deliği genellikle sıkı geçmeli.Girişim aynı zamanda DU tipi ürün olarak da ifade edilebilir.
Metal matris kumaş kompozit levha, 0,25 mm kalınlığındaki fiber bez yağlama tabakası nedeniyle genel rijit rulmanlardan daha fazla esnekliğe sahiptir.Bazı düşük hızlı sallanma hareketlerinde, yatak iç deliği ve pim mili boşluklar ve hatta parazit olmadan kullanılabilir.İşbirliği yapın, bu, şok emilimini ve düşük gürültü performansını daha iyi uygulayabilir;bu tür yataklar genellikle düşük hızlı, ağır hizmet tipi yağ ve gres yağlamasında kullanılır ve ayrıca yağsız yağlamada da kullanılabilir.
1. Her ikisine de basın üst ve alt yataklar valf gövdesine.
2. Kurunalt gövde salmastrası ve alt ara parçası.Kapak plakasını kapak vidaları ve pullarla takın.
3. Üst burcu, üst salmastrayı ve üst ara parçayı valf gövdesi üst gövde deliğine takın.
4. Salmastra tespit halkasını valf gövdesindeki oluğa takın.
5. Diski valf yuvasına takın.Bu, silikon yağı veya gres gibi bir yağlama maddesinin
hem diskin hem de yatağın gövde göbek bölgelerine uygulanır.
6. Gövdeyi valf gövdesi üst gövde deliğine (operatör üst plaka tarafı) takın.Kök olmalı
frezelenmiş düz kısmı disk tork tapası deliği ile hizalanacak şekilde monte edilmiştir.
7. Tapayı diskin içinden ve mil üzerinde frezelenmiş düz değere doğru sıkıştırın.
| Di (mm) | Yap (mm) | ST (mm) | dD (mm) | dP (mm) | Ha max.(Mm) | Ha min.(Mm) | |
| WC08DU | 10 | 20 | 1.5 | 1.2 | 0.95 | ||
| WC10DU | 12 | 24 | 1.5 | 1.75 | 18 | 1.2 | 0.95 |
| WC12DU | 14 | 26 | 1.5 | 2.25 | 20 | 1.2 | 0.95 |
| WC14DU | 16 | 30 | 1.5 | 2.25 | 22 | 1.2 | 0.95 |
| WC16DU | 18 | 32 | 1.5 | 2.25 | 25 | 1.2 | 0.95 |
| WC18DU | 20 | 36 | 1.5 | 3.25 | 28 | 1.2 | 0.95 |
| WC20DU | 22 | 38 | 1.5 | 3.25 | 30 | 1.2 | 0.95 |
| WC22DU | 24 | 42 | 1.5 | 3.25 | 33 | 1.2 | 0.95 |
| WC24DU | 26 | 44 | 1.5 | 3.25 | 35 | 1.2 | 0.95 |
| WC25DU | 28 | 48 | 1.5 | 4.25 | 38 | 1.2 | 0.95 |
| WC30DU | 32 | 54 | 1.5 | 4.25 | 43 | 1.2 | 0.95 |
| WC35DU | 38 | 62 | 1.5 | 4.25 | 50 | 1.2 | 0.95 |
| WC40DU | 42 | 66 | 1.5 | 4.25 | 54 | 1.2 | 0.95 |
| WC45DU | 48 | 74 | 2 | 4.25 | 61 | 1.7 | 1.45 |
| WC50DU | 52 | 78 | 2 | 4.25 | 65 | 1.7 | 1.45 |
| WC60DU | 62 | 90 | 2 | 4.25 | 76 | 1.7 | 1.45 |
TEX yatak, PTFE metal sırtlarda elyaf kumaş ve aramid elyaf kaplama, kumaş çok yüksek yük kapasitesi ve yüksek doğruluk Düşük hız ve yüksek sürtünme ile iyi çalışma üstün performans
Politetrafloroetilen elyafPTFE / Kevlar
VIIPLUS TEX ptfe fiber metal tabanlı kendinden yağlamalı yatak, matris olarak yüksek kaliteli düşük karbonlu çelik levha, bronz levha veya paslanmaz çelik levhadan ve sürtünme yüzeyi olarak ptfe elyaftan dokuma kumaştan yapılmış kendinden yağlamalı kompozit bir yatak malzemesidir. katman.
İkisi, sağlam bir yapısal yapıştırıcı bağıyla kayar yatağa sarılır. Ptfe elyaf ile metal levha arasındaki bağlanma mukavemetini garanti etmek için, dokuma kumaş özel ptfe filament ve aramid filamentten yapılmıştır.
Yatak, yüksek taşıma kapasitesi, iyi aşınma direnci, uygun sıcaklık, geniş ortam aralığı, basit yapı, kompakt boyut ve iyi stabilite özelliklerine sahiptir.
Politetrafloroetilen (ptfe) bir tür kendinden yağlamalı malzemedir mükemmel performansAncak aşınma direnci nedeniyle zayıftır. Düşük mukavemet Şu anda, elyafların veya diğer dolgu maddelerinin çoğu aşınma direncini artırmak için kullanılmaktadır, etki çok sınırlıdır. politetrafloroetilen elyaf, bu yönün eksikliğini telafi etmek için saf politetrafloroetilen reçineden 15 kat daha yüksek çekme mukavemetine sahiptir, aşınma direnci büyük ölçüde geliştirildilif aynı zamanda politetrafloroetilen reçinenin soğuk akış olgusunun ortaya çıkmasını da önler.
Politetrafloroetilen fiber metal taban kendinden yağlamalı rulmanlar çelik taban, bakır taban ve paslanmaz çelik taban üç olarak ayrılmıştır.
Maksimum yük basıncı: 180Mpa
Sürtünme faktörü: 0,03 ~ 0,20
Çalışma sıcaklığı aralığı: -90 ° C ~ 180 ° C
Fiber yatak deniz suyu, benzin, hidrolik yağ, motor yağı, gazyağı, yağlama yağı, zayıf asit, amonyak suyu, sıvı nitrojen, toluen, yıkama sıvısı ve diğer ortamlarda kullanılabilir.
Fiber yatak, yüksek yük, düşük hız, yağ filmi muhafaza edilemez veya oluşturulamaz, yağlayıcılar kullanamaz, darbe yükü büyük, korozyon direnci, salınım ve yatağın diğer kullanım koşulları için en uygun olanıdır, özel uygulama aşağıdaki gibi:
Hidroelektrik santral: türbin su kılavuz mekanizması, küresel vana, kelebek vana;
Kamyonlar, traktörler, forkliftler ve külbütör burcu, vb. Gibi ilgili ekipmanlar için ağır kaldırma sistemleri;
Direksiyon sistemi, fren sistemi ve kamyonların, otobüslerin ve tarım traktörlerinin debriyajlarının bağlantı kolu dayanağı;
Bir motor pivotu gibi bir motor dümen sistemi, kıç tarafına dışarıdan monte edilir;
Kelebek vana ve küresel vana, rulman NSF içme sistemi yapısı parçaları sağlık standartlarına uygundur;
Gıda makineleri, tekstil makineleri, baskı makineleri, tütün makineleri, paketleme makineleri, tıbbi ekipman vb.
Köprüler, boru hatları ve diğer yapılar için destek mesnetleri;
Kaldırma makineleri, özellikle ana bom, hareketli bom, ayak dayanağı ve dayanağın diğer parçaları yağlanamaz.
Güçlü darbe yükü direnci, "sürünen" fenomen yok, düzgün çalışma;
Yüksek aşınma direnci, iyi korozyon direnci, soğuk akış fenomeni yok;
İyi boyutsal kararlılık (suda genleşme yok), iletken olmayan, manyetik olmayan;
Yatak ince duvar yapısı, hafif, küçük hacimli, kompakt tasarıma uygun;
VSB-36 TEX taşıyan düşük sürtünmeli dokuma kumaş yağsız, yüksek sıcaklık üretim hatlarında, inşaat makinelerinde, otomobil şasi parçalarında, küresel vanalarda, kelebek vanalarda, pompalarda ve kimya endüstrilerinde ve yüksek hızlı trenlerde ve diğer ağır düşük ve yakıt ikmali yapamaz vesilesiyle vb. .
Bu yeni malzeme, PTFE metal desteklerin üzerine elyaf kumaş kaplama.
Kumaş, geleneksel 3 katmanlı burçlara kıyasla çok yüksek yük kapasitesine ve çok daha uzun kullanım ömrüne sahiptir.
Metal Karbon çeliği, Paslanmaz çelik, Bronz vb. Olabilir.
TEX Burç, Özel Burç, Fiber Burç ve Düşük Sürtünmeli Dokuma Kumaş Yağsız TEX Rulman

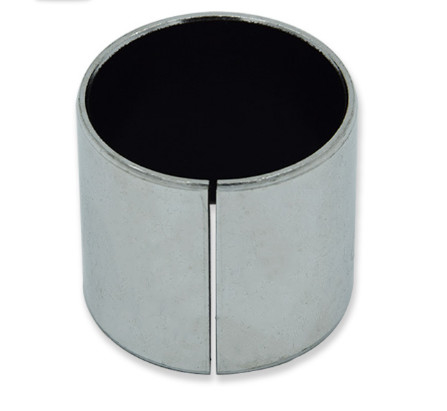

Düz Rulmanlar ve Kovanlı Rulmanlar Kendinden Yağlamalı Rulmanlar, Astar Tipi Metalik olmayan dokuma Paslanmaz Çelik 316, PTFE kumaşlı
Paslanmaz çelik 316 ve çelik tabanlı politetrafloroetilen aramid elyaf örgülü yataklar, ana yüzey malzemesi olarak aşınmaya dirençli elyaflara sahip kendinden yağlamalı malzemelerdir.Ürün, düşük sürtünme katsayısına, iyi taşıma kapasitesine, aşınma direncine ve kendi kendine yağlama performansına sahiptir, özellikle çeşitli yüksek kaliteli valfler ve go-kart.
|
Maks.yük |
Statik |
350N / mm2 |
|
Dinamik |
180N / mm2 |
|
|
Maks.hız |
Kuru |
0.5 m / s |
|
Yağlama |
> 1 m / sn |
|
|
Maks.PV (Kuru) |
Kısa zaman |
3,6 N / mm2 * · m / sn |
|
Sürekli |
1.8N / mm2 * · m / sn |
|
|
Sıcaklık. |
-50 ℃ ~ 250 ℃ |
|
|
Sürtünme katsayısı |
0.03 ~ 0.20 |
|
|
Termal iletkenlik |
42 W (m · k) -1 |
|
|
Termal Genleşme katsayısı |
11 * 10-6k-1 |
|
politetrafloroetilen (PTFE) fiber kumaş kendinden yağlamalı kompozit malzeme, yeni bir katı kendinden yağlamalı malzemedir,PTFE fiber kumaş aynı zamanda PTFE malzemenin düşük sürtünme katsayısını korur ve yüksek mekanik mukavemete sahiptir.Bu nedenle, mafsal yatağının iç ve dış bilezikleri arasındaki yağlama tabakası olarak, havacılık, otomobil, büyük makinelerde yaygın olarak kullanılmaktadır. Diğer alanlar Bu yazıda, dokuma için hammadde olarak PTFE elyaf ve Kevlar elyaf kullanılmıştır. PTFEdokuma makinesi ile elyaf kumaş.Sodyum naftalin kompleksat çözeltisinin yüzey işleminden sonra, PTFE elyaf kumaşın kendi kendini yağlayan kompozit malzemesi, 45 # çeliğin fenol-epoksi yapıştırıcı ve yapıştırma kürleme işlemi ile hazırlandı. Sürtünme katsayısı ve aşınma miktarıPTFEElyaf ve yüzey işleminin kompozitlerin sürtünme özelliklerine etkisi sürtünme ve aşınma test makinesi ile ölçülmüş, sürtünme yüzeyi taramalı elektron mikroskobu ile karakterize edilmiş ve sürtünme mekanizması analiz edilmiştir.Dokuma kumaş ve bitmiş kumaşın tela malzemeleri karşılaştırılmış ve Sonuçlar, sodyum naftalin kompleks çözeltisi ile yapılan yüzey işleminin, F elemanını PTFE elyaf kumaşın yüzeyinden sıyırabildiğini, metal ile bağlanma gücünü artırabildiğini, ancak aynı zamanda PTFE elyaf kumaşın aşınma direncini bir dereceye kadar azaltabildiğini göstermektedir. Yüzey işleme süresi ne kadar kısa olursa, aşınma direncindeki azalma o kadar az olacaktır.Ayrıca, sodyum naftalin kompleks çözeltisinin yüzey işlemi aramid elyaf ve Kevlar elyaf üzerinde çok az etkiye sahiptir. 5 dakika yüzey işleminden sonra, sürtünme yüzeyi numune daha fazla döküntü ve aşındırıcı aşınma üretti.Kendinden dokunmuş kumaşta PTFE elyaf içeriği ne kadar yüksekse,kumaşın aşınma önleyici performansını artırın.% 30 elyaf içerikli kumaş için sürtünme hızı ne kadar yüksekse sürtünme katsayısı o kadar yüksek olur.% 80 PTFE elyaf içerikli kumaşlarda ise sürtünme hızı ne kadar yüksekse sürtünme katsayısı o kadar düşük olur.
Paslanmaz Çelik316 + PTFE / KUMAŞ
Yağ veya yakıta uygulayın daha sert parçalara çalışın,aşınma direnci, düşük çalışma katsayısı, uzun ömür: iyi genel performans.Yağ veya yakıt daha sert parçalara uygulayın, aşınma direnci, düşük sürtünme katsayısı, uzun ömür; iyi genel performans.
Yağa dayanıklı, aside dayanıklı, alkali dirençli ve deniz suyuna dayanıklıdır, ayrıca PTFE yüzey katmanında kurşun yoktur ve bu nedenle özellikle gıda makinelerinde, alkali akış ölçerlerinde, ilaç makinelerinde hareket elemanlarında, baskıda kullanım için uygundur. makineleri kimya mühendisliği makineleri ve diğer okyanus endüstrisi.Burç, üç katmanlı bir kompozittir, taban malzemesi paslanmaz çeliktir ve ısıya dayanıklı güçle doldurulmuş bir filmdir. PTFE sinterlenmiş küresel bronz ara tabaka üzerine perdahlanmıştır.
· Silindirik burçlar
· Flanşlı burçlar
· Kayar plakalar
· Baskı pulları
· Flanşlı pullar
