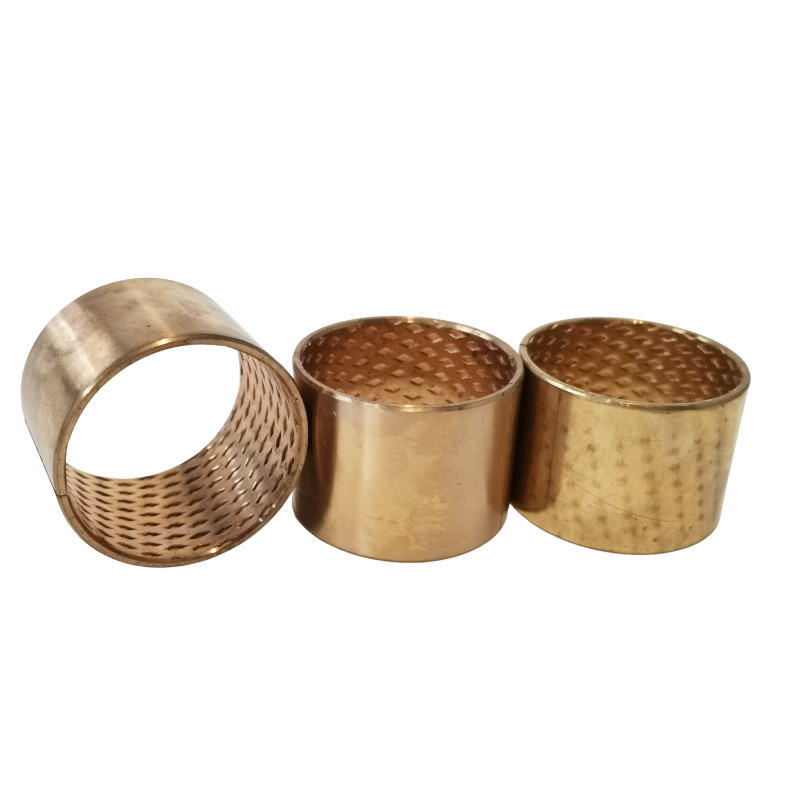

Boyuta Göre Bölünmüş Burçlar Bronz Burç, CuSn8 Malzeme

Sargılı burç, Bronz CuSn8P, DIN 1494 / ISO 3547, Az bakım gerektiren, Bölünmüş Burçlar Boyuta Göre Bronz Burç, CuSn8 Malzemesi, FB092 ve FB090 Bronz Rulmanlar

temel özellikler
Bronz delikli rulmanlar, CusN6.5P0.1 veya CUSN8P0.3 bronzunu temel alır ve düzgün ve düzenli yağ enjeksiyon delikleri tasarlanmıştır.Montajdan sonra gres enjekte edilir.Ardından uç yüz contasını yapılandırın ve kullanın, rulman büyük yağ depolama, uygun kurulum, küçük tasarım makinesi avantajlarına sahiptir ve bakır kovan kullanımının yerini alabilir, maliyeti büyük ölçüde azaltabilir
Ana parametreler TEKNİK TARİH
Maksimum yük
Statik yük
120N/mm2
sertlik
HB 90-120
Dinamik yük
40N/mm2

uzama
%40
Maksimum doğrusal hız
2m/s

sıcaklık kullanımı
- 100 ℃ ~ + 200 ℃
en büyük PV
N/2,8 m/s idi

sürtünme katsayısı
0,08 ~ 0,25
Gerilme direnci
450N/mm2

Termal iletkenlik katsayısı
60W(mK)-1
verim gücü

250N/mm2

Doğrusal genişleme katsayısı
15x10-6K
UYGULAMA KARAKTERİ
1. Ürünün iç deliği, kullanım sırasında büyük miktarda yağ depolayabilen ve yakıt ikmali aralığını uzatabilen eşkenar dörtgen yağ delikleri ve yağ çukurlarıyla doludur;
2. Daha az yağ yağlaması, eklenmesi daha zor olan yağ veya su yağlama durumları için uygundur;
3. İyi aşınma direnci, küçük sürtünme katsayısı ve uzun hizmet ömrü;
4. -100℃-200℃ aralığında kullanılabilir;
5. İyi çalışma performansı, düşük gürültü, kirlilik yok;
6. İnce duvar yapısı, hafifliği, mekanik hacmi azaltabilir;
7. Matris yüksek yoğunluğa, hava büzülme boşluğuna ve büyük taşıma kapasitesine sahiptir;
Şu anda, hidrolik silindir kılavuz burcunun otomasyon makine ve ekipmanları (ölçek, salıncak, slayt, bükme, siklotron, tornalama parçaları), tekstil makineleri, plastik kalıplama makinesi, döküm makinesi gibi çeşitli mekanik kayar parçalara yaygın olarak uygulanmaktadır. , kauçuk makineleri, hidrolik kamyon, otomobil, motosiklet endüstrisi, limanlar, su koruma, inşaat, tarım makineleri vb.

boyutuna göre bronz burçlar

Malzeme

• Destek malzemesiCuSn8P(DIN 17662)
• alternatifCuSn6Pmevcut

Kaymalı Burçlar

WB802 9090

WB802 125100

WB802 8080

Flanşlı Düz ​​Burçlar

WB802WF 8080

Mil Malzemesi

• Çelik, sertleştirilmiş veya temperlenmemiş, yüzey pürüzlülüğü < Ra 0.8

Teknik parametreler

Tolerans Detayları

• Gövde ØH7
• Montajdan sonra burç iç-ØH9
• Mil toleransıf7 ila h8

Özellikleri

• İnce et kalınlığı sayesinde bronz yatak uygulaması için ekonomik çözüm.Düşük aşınma ile yüksek yük kapasitesi ve iyi stabilite.İçin uygunzorlu çalışma koşulları, iyi korozyon direnci.Maksimum gres depolaması ve en düşük bakım aralıkları için yağlama delikleri.

Yapı Özellikleri ve Uygulamaları:

sarılı bronz burç kalay bronzdan yapılmıştırCuSn8buyüksek yoğunluklu, yüzeyi belirli açı ve yoğunlukta yağ delikleri ile delinir, bu nedenle burç çalışırken bir yağ filmi oluşturması daha kolaydır.sahipiyi anti-yorgunluk ve yük, erozyon önleyici aşınma önleyici ve yük kapasitesi.Ürünler, tarım, inşaat ve mühendislik makinelerinde olduğu gibi ağır yük ancak düşük çalışma hızı koşullarında yaygın olarak uygulanır.

Ürün Avantajları:

1. Çok miktarda bronz malzeme tasarrufuve bronz burcun tornalanması için normalde harcanan çalışma saatlerinden tasarruf edin.

2. Tornalı burçlar ve makaralı rulmanlar ile karşılaştırıldığında,ışıklar ve daha uygun maliyetli.

3. Gres depolama için sürtünme yüzeyinde çeşitli delikler ve oyuklar yapılabilir, bu da yağlama aralığını bronz burcun gerektirdiği sürenin 5 katına kadar uzatır.

4. son dereceyüksek yük sürdürülebilirliği, özellikle kaba aşınma yüzeyleri için uygundur.

Mevcut standart ürünler: düz burçlar, baskı plakaları ve basınç yatakları.

Standart olmayan ürünler mevcuttur: kovan burçları, baskı plakaları, flanşlı burç, yatak burçları, kayar plakalar ve çelik burç kombinasyonu.

Referans için sarılmış rulmanlar standart boyut listesi
