Bimetal Kabuklar

Bimetal bir çalının (bimetal bir rulman olarak da bilinir) parametrelerini hesaplamak için aşağıdaki temel boyutları ve özellikleri göz önünde bulundurmanız gerekir:

İç çapı (ID): Bu, çalının içinde dönen şaftın çapıdır.

Dış çapı (OD): Bu, çalının kurulacağı ev deliğinin çapıdır.

Ev Çukur: Çubuk basılacağı veya monte edileceği evdeki deliğin çapı.

Çubuk Çaprazı: Çubuğun içine sığacak olan çubuğun çapı.

Flanş kalınlığı: Eğer çalının bir flansı varsa, bu flansın kalınlığıdır.

Bimetallik Bush parametrelerini hesaplamak için adımlar:
Çubuk çapını belirle (ID):

Çalı içinde dönen şaftın çapını ölçün.

Bu çalının iç çapı (ID) olacaktır.

Konut Borusunu (OD) belirlemek:

Çubuk yerleştirileceği yerin çapını ölçün.

Bu çalının dış çapı (OD) olacaktır.

Duvar kalınlığını hesapla:

Çalıların duvar kalınlığı şöyle hesaplanabilir:

Duvar kalınlığı
=
Aşırı doz
- - -
Kimlik
2
Duvar kalınlığı=
2
OD-ID
- Hayır.

Flanş kalınlığı:

Eğer çalıda bir flens varsa, flensin kalınlığını ölçün. Bu genellikle uygulama veya tasarım gereksinimleriyle belirlenir.

Malzeme özellikleri:

Bimetallik çalılar tipik olarak iki katmandan oluşur: çelik bir destek ve bir rulman malzemesi (örneğin bronz veya diğer alaşımlar).

Toleranslar:

Uygulama gereksinimlerine göre ID, OD ve diğer boyutlar için toleransları göz önünde bulundurun (örneğin, basınç uygunluğu, kaydırma uygunluğu).

Birim Dönüşümü (İmparatorluktan Metrik'e veya tam tersi):

Gerekirse, boyutları imparatorluk (inç) ve metrik (milimetre) birimleri arasında dönüştürün.

1
inç
=
25.4
mm
1 inç = 25.4 mm
Örnek hesaplama:
Çubuk çapı: 1,5 inç

Evi açma (OD): 2 inç

Flanş kalınlığı: 0.25 inç

Duvar kalınlığı:

Duvar kalınlığı
=
2
- - -
1.5
2
=
0.25
inç
Duvar kalınlığı=
2
2 - 1.5
- Hayır.
=0.25 inç
Flens kalınlığı: 0.25 inç (verildiği gibi)

Malzeme: Çelik destekli bronz çalı

Toleranslar: ID ve OD için ±0,001 inç

Metrik'e dönüştürme:
Çubuk çapı (ID): 1,5 inç × 25,4 = 38,1 mm

Evi açma (OD): 2 inç × 25.4 = 50.8 mm

Flens kalınlığı: 0.25 inç × 25.4 = 6.35 mm

Özet:
İç çapı: 38,1 mm

Dış çapı (OD): 2 inç (50,8 mm)

Duvar kalınlığı: 6.35 mm

Flanş kalınlığı: 0.25 inç (6.35 mm)

Bu, bimetallik çalı parametrelerinin hesaplanması için temel bir kılavuzdur. Her zaman kesin hesaplamalar ve malzeme seçimi için özel tasarım gereksinimlerine ve üreticinin kılavuzlarına başvurun.

En son Çin HS Kodu ve Bimetal Bükme ve Kendini Yükleyen rulmanlar için tarife - Tarife ve vergiler, düzenlemeler ve kısıtlamalar, kargo maliyeti hesaplayıcısı, Çin'deki bimetal bükme için gümrük verileri.Bugün Özel Çıktınızı Alın

Bimetal rulmanlar, kurşunsuz rulmanlar, çentikler, yağ:Özellikle kaydırma rulmanları Çin'den sipariş üzerine yapılan Bimetal kollu çalılar JF720

İşletmenizi yürütmenize yardımcı olmak için endüstriyel malzemeler ve güvenlik ürünleri için güvenilir kendi kendini yağlayan rulman kaynağınız.Yüksek taşıma kapasitesi ve mükemmel aşınma direnci.Yenilikçi bimetallik

Zorlu çalışma koşulları için rulmanlar.

Talep Ödeme Yükleme Parametreleri Sadece tahminler için hesap makinesini kullanın. Doğruluk ne temsil edilir ne de garanti edilir. Gerçek sonuçlar farklı olabilir.
İmparatorluk Metrik Malzemesi: rulman ID Max: ID Min: (in) rulman OD Max: OD Min: (in) Konut B Flange kalınlığı:

Genel bakış

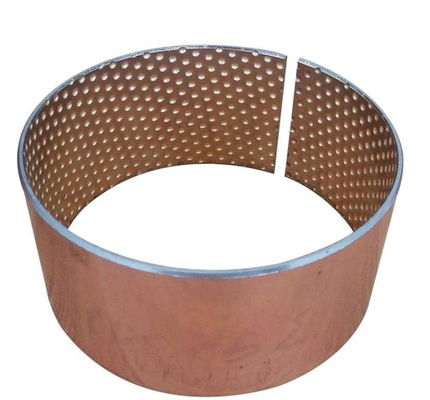

Çelik destekCuPb24Sn4
iyi yorgunluk dayanıklılığı olan kaplama
ve kaydırıcı performans.
tam yağlanmış bağlantılara uygulanır
motorlardaki çubuk veya ana kabuklar ve
Yük kapasitesi 5500 psi, hız 1800'e kadar.
Sertlik: HB45-70, sıcaklık: -40 ila +400
sürtünme: 0.06-0.16

Özellikleri

Kurşunsuz
- Evet.İşlenebilir
- Evet.Tasarım özgürlüğü
Çukurlama ve şekil ihtiyaçları
Yüksek spesifik yükleri ve
Yüksek sıcaklıklar
DİNAMIK ve
Şok yükü koşulları
Yağ ve yağ yağlama için uygundur
Hidrodinamik çalışmaya uygun
Mükemmel aşınma direnci
Osilasyon hareketinde üstün performans
İnşaat izinleri ince duvarlı, kompakt
rulman bileşiği
¢ Yerleşim yüzeyinde girintiler sağlar
bir yağ deposu ve böylece izin
Yeniden yağlama aralıklarının uzatılması

Ağır İşlemli Uygulamalar ve Ekipmanlar İçin Tasarlanmış Bimetal Kollu Çubuklar

Sanayi

Otomotiv Transmission King pin çalıları Truck brake caliper çalıları
Üretim makineleri
️ Toprak taşıyıcıları
Tekstil makineleri
Pnömatik ekipman
Mekanik işleme
ve kaldırma ekipmanları
Hidrolik silindirler
️ Off-highway ekipmanları

Bimetal rulmanlar, kurşunsuz rulmanlar, çentikler, yağ.
Çin kaydırma rulman mühendislik ekibi montajlarınızı gözden geçirebilir ve hem rulmanın
ve çevredeki bileşenler performans ve maliyet etkinliği için optimize edilmiştir.

Benzer veya eşdeğer spesifikasyonlar için yapılmış yapay kurutulma boyutları
d = rulman/yük yıkama cihazı kimliği
D = itme yıkama makinesi OD
L = rulman/slide pad uzunluğu
W = kaydırma tabanının genişliği
S = rulman/slide pad çarpması
Boyutlar inç (milimetre)
