| Marka Adı: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Model Numarası: | JF800 JF720 JF700 Bimetal Kurşunsuz Düz Rulmanlar |
| Moq: | 800 Adet / Adet (Min. Sipariş) |
| fiyat: | $0.20 - $2.00 / Pieces ,Negotiable |
| Ödeme Şartları: | TT ÖNCEDEN BATI BİRLİĞİ |
| Tedarik Yeteneği: | bimetal burç döküm, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metrik Kendinden Yağlamalı |

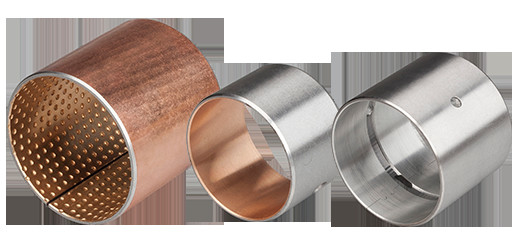

CuPb10Sn10 Alaşımından yapılmış Normal Kalay Kaplama Bimetal Rulman Burçları, bimetal bir malzeme, özellikle CuPb10Sn10 alaşımı kullanılarak inşa edilen bir tür rulman burcunu ifade eder.Bu alaşım belirli oranlarda bakır (Cu), kurşun (Pb) ve kalaydan (Sn) oluşan, %10 kurşun ve %10 kalay içeriğine sahiptir.Bu yatak burçlarının yüzeyindeki kalay kaplama, ek korozyon direnci ve aşınma direnci sağlayarak dayanıklılıklarını ve uzun ömürlülüklerini artırır.
CuPb10Sn10 alaşımı, mükemmel işlenebilirliği, aşınma direnci ve kendi kendini yağlama özellikleri nedeniyle genellikle rulman uygulamaları için seçilir.Tipik olarak CuPb10Sn10 alaşımlı kaplamaya sahip çelik bir destekten oluşan bimetal tasarım, rulman burcunun yüksek yüklere dayanmasına ve zorlu çalışma koşulları altında istikrarlı performans sağlamasına olanak tanır.
CuPb10Sn10 alaşım yüzeyindeki kalay kaplama yalnızca korozyon direncini arttırmakla kalmaz, aynı zamanda koruyucu bir tabaka görevi görerek döküntü, nem veya diğer kirletici maddelerden kaynaklanan hasar olasılığını azaltır.Bu, rulman burçlarını otomotiv, makine ve ağır ekipmanlar da dahil olmak üzere çok çeşitli endüstriyel uygulamalarda kullanıma uygun hale getirir.
Özetle, CuPb10Sn10 Alaşımından yapılmış Normal Kalay Kaplama Bimetal Rulman Burçları, mükemmel aşınma ve korozyon direnci sunan güvenilir ve dayanıklı bileşenlerdir ve bu da onları zorlu rulman uygulamaları için uygun hale getirir.
| JF800 Alaşım Kodu ve İlgili Uluslararası Kod | |||
| Ürün Kodu | Alaşım Kodu | Alaşım Sertliği | İlgili Uluslararası Kod |
| JF800 | CuPb10Sn10 | 69-90 YP | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, FEDERAL MOGUL-HF2, DAIDO-L10, ACL-F100 |
MalzemeÇelik+CuPb10Sn10,Çelik+CuPb24Sn4,Çelik+CuPb24Sn,Çelik+CuPb30 Çelik+CuPb10Sn10+Grafit.Hızlı ve anında teslimat için online sipariş verebilirsiniz.Ürün seçimi konusunda yardımcı olmak veya web sitemizde listelenmeyen burçları bulmak için lütfen bizi arayın veya burçlar hakkında bize e-posta gönderin. Burçlar Kataloğu (Kaymalı Rulmanlar Kataloğu) Bronz Serisi Burçlar ile Bimetal Sarılmış Çelik Katalog - Metrik [Ayrıca mevcuttur Flanşlı tipte]
BİMETAL BURÇLU KÖRÜKLER VSB-800.pdf BİMETAL ÇELİK BRONZ KOLLU BURÇLAR ÜRETİCİSİ.pd...
Üretici ve İhracatçı Bimetal, Trimetal ve Katı Döküm Metal Rulmanlar ve Burçlar,Bimetal Rulmanlar_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, Referans ve Malzeme Özellikleri Üreticileri Özelleştirilmiş bimetal kovan burçları imalatı, bronz çelik burç tedarikçisi ve kendinden Yağlamalı yatak ve diğer kendinden yağlamalı yataklar.Kaymalı yatak çözümlerinde uzmanlaşan www.bronzegleitlager.com, önde gelen bimetal rulman tedariki ve kaymalı yataktır.
Tedarik profesyonelleri, mühendisler, tesis ve tesis yönetimi ve iş dünyası için tedarikçi keşfi çevrimiçi web sitesi...
Çelik destekli Kurşunlu Bronz:
DIN CuPb10Sn, SAE797, UNS C93700, federal Mogul / Talho HF2, Glacler SY,SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Çelik destekli Bakır-Kurşun Alaşımı: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 Bimetalik Rulman'ın yağ delikli çelik-bronz burçları Çin Pompa burçları ve Bimetal Rulman çevrimiçi satışının kaynağı Bimtel Rulman: BM JF600 JF650 JF700 JF720 Açıklama
Bimetalik burç, alaşımlı astar malzemesine sahip çelik şeritlerden oluşur.Alaşımlı astarlı yüzey, farklı uygulamalara göre yağ oyukları, delikler, oluşturulmuş çentikler vb. ile işlenebilir.Yüksek yük, düşük hızlı salınım ve dönüş hareketi için uygundur.
VIIPLUS Çin BiMetal burç Yük kapasitesi, yağlama koşullarına bağlı olarak yağ delikleri, oluklar vb. ile artırılabilir.Bazı durumlarda, yağlanmış koşullar altında kuru bir yatak da kullanılabilir.
Bimetalik rulmanMatris olarak çelik sırt, yüzeyi sinterlenmiş bakır, kalay alaşımı, haddelenmiş rulmanlar, standart alaşımlı malzemeler şunlardır:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Taban plakası düşük karbonlu çelikten yapıldığından, mil kovanının dış çapının işleme doğruluğu garanti edilir.Üstelik ürün oturma deliğine yüklendikten sonra vidalama işlemine gerek kalmaz.Dış dairenin ortaya çıkmasını önlemek için girişim uyumuna güvenilebilir.
Alaşımın kimyasal bileşiminin iç yüzeydeki değişimi, farklı yatak basıncı, farklı servis sıcaklığı ve farklı kayma hızının gereksinimlerini karşılayabilir.Farklı yapıya sahip yağ oluğu, üretimdeki sürtünme yüzeyi için tasarlanmıştır ve yağ boşluğu, farklı yağlama yollarının gereksinimlerini karşılayabilir ve aks ısırma olgusunu önleyebilir.
| PARÇA NO. | TEKNİK VERİ | |||||||||
| VIIPLUS | Nominal çap | Duvar Kalınlığı s3 | Genişlik | Şaft-φ Dj,h8 | Gövde φ DH, H7 |
Bush-φ Di,a Ass.H7 muhafazasında | Gümrükleme CD'si | Yağ Deliği φ | ||
| di | Yapmak | maks. dk. |
B | maks. dk. |
maks. dk. |
maks. dk. |
maks. dk. |
dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0,161 + 0,020 |
0,194 0,020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0,185 + 0,040 |
0,218 0,040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0,224 0,040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0,225 + 0,080 |
0,264 0,080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0,230 + 0,080 |
0,269 0,080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0,276 0,080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| PARÇA NO. | TEKNİK VERİ | |||||||||
| VIIPLUS | Nominal çap | Duvar Kalınlığı s3 | Genişlik | Şaft-φDj,h8 | Gövde φ DH, H7 |
Bush-φ Di,a Ass.H7 muhafazasında | Gümrükleme Şirketi | Yağ Deliği 0 | ||
| D, | Yapmak | maks.dk. | B | maks.dk. | maks.dk. | maks.dk. | maks.dk. | dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0,230 + 0,080 |
0,276 0,080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0,235 + 0,080 |
0,281 0,080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0,289 0,080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0,240 + 0,080 |
0,294 0,080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0,303 0,080 |
||||
| VIIPLUS | İçeride φ Dj maks.dk. |
Dışarıda φ Yapın maks.dk. |
Kalınlık ST maks.dk. |
Dübel Deliği φ Dd maks.dk. |
Eğim Çemberi φ dP maks.dk. |
Girinti Derinliği Ha maks.dk. |
||||
| WC30SY | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0,95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
Haddelenmiş Kuru Kayar Rulmanlar ()
Çelik + Bronz Tozu + CuPb24Sn4 ve Veya diğer
CuPb24Sn4Astarlı (bakım gerektirmeyen), kendinden yağlamalı düz veya flanşlı yataklar, baskı rondelası ve şerit, sinterlenmiş bronz tabakalı karbon çeliği kabukCuPb24Sn4
Bimetal uygulaması, yüksek yük ve düşük hızda dönme, salınım hareketi için uygun yağlama koşulları ile tasarlanmalıdır. Şu anda otomobil denge köprüsünde, yay plakası koltuk deliğinde, fren pabuçlarında, direksiyon mafsallarında, harekette yaygın olarak kullanılmaktadır. Biyel kolu, zımba kayar parçaları, buldozer desteği, ağır tahrik tekerleği, dişli kutusu, yağ pompası, silindir, motor, debriyaj vb. Ayrıca madencilik makinelerinde, turbo - arabada, inşaat makinelerinde, tarım makinelerinde, çelik haddeleme makinelerinde ve yakında.
Karbon Çelik + Bakır Tozu
Rulman formları standart boyutlarda mevcuttur
· Silindirik burçlar
· Flanşlı burçlar
· İtme rondelaları
· Flanşlı rondelalar
· Kayar plakalar
Uluslararası standartlara uygun temel ölçülere (iç çap, dış çap, uzunluk vb.) sahip çok çeşitli rulman ürünleri için standart boyutlarda parçalar mevcuttur.Müşteri spesifikasyonlarına ve gereksinimlerine göre ek fonksiyonlara sahip özel rulmanlar üretilebilmektedir.
PROJENİZE Bir Uygulama Mühendisiyle BAŞLAYINBİMETAL BURÇ
viiplus ürünleri tüm endüstriyel alanlarda yaygın olarak kullanılmaktadır.
Hidrolik ve pnömatik endüstrilerde, dövme takım tezgahı endüstrisinde, plastik makine endüstrisinde, kaldırma ve taşıma makinelerinde, liman makinelerinde, ofis, fitness makinelerinde, tekstil makinelerinde, gıda paketleme, dolum makinelerinde, kimya makinelerinde, baskı ve paketlemede, kağıt yapım makinelerinde yaygın olarak kullanılır. otomobiller, demiryolları Buharlı lokomotifler, gemi inşa endüstrileri, presler, metalurji makineleri, inşaat makineleri vb.
