Çin Bronz Gleitlager Üretici

Düz Rulman Flanş Burçlar Bimetalik Şerit Cupb24sn4 Jf720 Bronz Kurşun Çelik

Ürün ayrıntıları:
Menşe yeri: Kaymalı Yatak Malzemesi
Marka adı: China Plain-Bearing
Sertifika: DIN 1494/ISO 3547
Model numarası: Sarılmış kompozit kayma yatağı
Ödeme & teslimat koşulları:
Min sipariş miktarı: 500 Adet
Fiyat: flat strip material inch sizes Manufacturers,Factory Price
Ambalaj bilgileri: Gönderi Burç Paketleme: Tahta Sandık veya Palet başına Karton.
Teslim süresi: 15 ~ 20 gün
Ödeme koşulları: Önceden tt
Yetenek temini: 1000000 Adet / Adet her Ay düz taşıyan burç
Şimdi başvurun

Detay Bilgi

Features: low-maintenance, lubricated applications Meterial: CuPb24Sn4 JF720,bi-metal bearings
Plating: JF700 bi-metal bushings Type: Plain Bearing,Strips.bi-metal bearings
Finishing: Tin plated, Brass plated Special Use:: High-strength Steel Plate
Application: Printing And Dyeing Machines, And Machines Used In The Ocean Industry, Etc.

Ürün Açıklaması

Düz Rulman Flanş Burçları Bimetalik Şerit Cupb24sn4 Jf720 Bronz Kurşun Çelik



MADE IN CHINA bi-metal bearings 720 CuPb24Sn4,JF Bimetal Bearing JF-800 JF-720 JF-700 CuPbSn10 CuPb24Sn4 CuPb30 Steel Lead Bronze Alloys Bi-metal Bush to high-quality low-carbon steel substrate, the surface of the sintered copper-lead alloy as the face, according to conditions and can be processed using all types of sump hole or oil hole in the surface of the alloy layer. ÇİN'DE YAPILMIŞ bi-metal rulmanlar 720 CuPb24Sn4, JF Bimetal Rulman JF-800 JF-720 JF-700 CuPbSn10 CuPb24Sn4 CuPb30 Çelik Kurşun Bronz Alaşımları Yüksek kaliteli düşük karbonlu çelik alt tabaka, sinterlenmiş bakır yüzeyine Bi-metal Bush Kurşun alaşımı yüze göre, koşullara göre ve alaşım tabakasının yüzeyindeki her türlü karter deliği veya yağ deliği kullanılarak işlenebilir. The product is suitable for high load low speed of the rocking motion, rotary motion, with a low coefficient of friction, wear resistance, long life, good anti-seizure properties and other characteristics.Straight Bushings, flange bearing, gaskets, sliders, etc., can also be very customized according to the drawings. Ürün, düşük sürtünme katsayısı, aşınma direnci, uzun ömür, iyi anti-nöbet özellikleri ve diğer özellikleri ile sallanan hareket, döner hareket, yüksek yük düşük hız için uygundur. ., ayrıca çizimlere göre çok özelleştirilebilir.



Uygulama Özellikleri



1. ürün vardır bir yorulma mukavemetine ve yük taşıma kapasitesine yüksek direnç;
2. Can along bakım gerektirmeyen çalışma, kararlı çalışma;
3. ürün duvar bakır-kurşun alaşımları sağlamak tankla birlikte iyi aşınma direnci, delik, yağ deliği ve diğer işleme ömrü büyük ölçüde artırabilir ve maliyetleri azaltabilir;

VIIPLUS SÜRGÜLÜ RULMANLAR marka sınır yağlama rulman, gres yağlama rulman nedeniyle kendi yapısal özellikleri, çok var iyi yabancı yerleşiklik, toz vesilesiyle kullanılabilir, bakım daha zor. her türlü ürün yaygın traktör kullanılan, biçerdöver, donatılacak makinesi, pamuk seçici, vb.

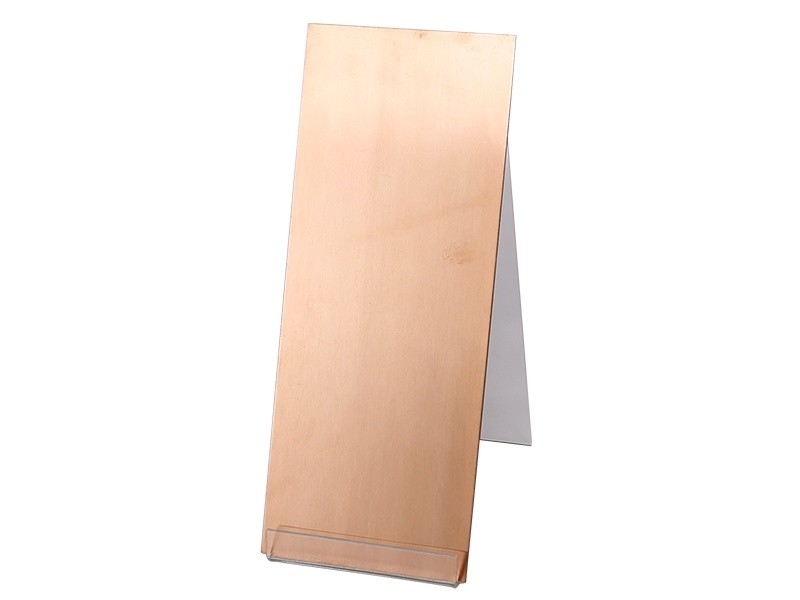

Plain Bearing Strips | Kaymalı Yatak Şeritleri | Bimetal Strips CuPb30 JF700 Bimetallic material or Bronze Strip Bimetal Şeritler CuPb30 JF700 Bimetalik malzeme veya Bronz Şerit



Düz Rulman Flanş Burçlar Bimetalik Şerit Cupb24sn4 Jf720 Bronz Kurşun Çelik





























Teknik veri





Malzeme Türü

JF700

CuPb30
JIS-KJ3 / SAE-48

Alaşım Sertliği



HB30-45

Yük Sınırı (N / mm2)



130

Çekme Dayanımı (N / mm2)



150

Hız Sınırı V maks (m / s)



10

PV Sınırı (N / mm2 * m / s)

Gres

2.8



Sıvı yağ

10

Sürtünme Katsayısı (Yağ)



0_06 〜0_16



Detaylı bilgi



Alaşım bileşimi CuPb24Sn4
Maksimum Çekme Dayanımı 180
Kesme dayanımı 70
uzama 5
Yüzey sertliği 45-70
Yoğunluk 9.60
Doğrusal termal genleşme katsayısı 19
Termal iletkenlik 60
Statik yük 200
Dinamik yük 100
Maksimum hat hızı (Gres Yağlama) 2.5
Maks pU değeri
Gres Yağlama 2.8
Yağ Yağlama 10
Maksimum sıcaklık
Gres Yağlama 150 ℃
Yağ Yağlama 250 ℃
Sürtünme katsayısı
Gres Yağlama 0,05-0,12
Yağ Yağlama 0,04-0,12


JF series material, also known as bimetallic material or copper lead steel belt, is a steel and copper alloy product with low carbon steel plate or steel coil as the matrix material and surface sintered copper alloy. Bimetalik malzeme veya bakır kurşun çelik kayış olarak da bilinen JF serisi malzeme, matris malzemesi ve yüzey sinterlenmiş bakır alaşımı olarak düşük karbonlu çelik levha veya çelik rulo ile çelik ve bakır alaşımlı bir üründür. Different copper alloy materials are suitable for different working conditions. Farklı çalışma koşulları için farklı bakır alaşımlı malzemeler uygundur. According to the different grades of surface copper alloy, it can be divided into high lead series, lead-containing series and lead-free series. Farklı yüzey bakır alaşımı derecelerine göre, yüksek kurşun serisi, kurşun içeren seri ve kurşunsuz serilere ayrılabilir.



Alaşım Sınıfları

KOD

Ana kimyasal bileşim%

Metal sertliği HB

Çelik tabaka sertliği HB

UYGULAMA

cu

pb

sn

zn

ni

Bi

CuPb24Sn4

JF720

Kalmak

19.0 ~ 27.0

3.0 ~ 4.5

-

-

-

55 ~ 80

110 ~ 140

Burç, burç, baskı yatağı

CuPb24Sn1

JF750

Kalmak

19.0 ~ 27.0

0.6 ~ 2.0

-

-

-

55 ~ 80

110 ~ 140

CuPb22Sn3

JF750

Kalmak

19.0 ~ 24.0

2.0 ~ 4.0

-

-

-

55 ~ 80

110 ~ 140

CuPb20Sn4

JF760

Kalmak

17.0 22.0

3.0 ~ 4.5

-

-

-

55 ~ 80

110 ~ 140

CuPb22Sn1

JF770

Kalmak

19.0 ~ 25.0

0.6 ~ 2.0

-

-

-

55 ~ 80

110 ~ 140

CuPb30

JF700

Kalmak

28.0 ~ 32.0

0.5 ~ 1.5

-

-

-

30 ~ 45

90 ~ 120

Buşingli





1.CuPb20Sn4 materials in the above table were tested by the locomotive and vehicle parts inspection station of the quality supervision and testing center of the ministry of railways (qishuyan). Yukarıdaki tablodaki malzemeler demiryolları bakanlığının (qishuyan) kalite denetim ve test merkezinin lokomotif ve araç parçaları kontrol istasyonu tarafından test edilmiştir. The measured fatigue strength of sapphire bush fatigue testing machine was greater than 150Mpa in Glacier. Safir çalı yorulma test makinesinin ölçülen yorgunluk mukavemeti, Glacier'de 150Mpa'dan daha büyüktü.
2. "-" algılanmadı.

Tüm küresel endüstri için Yüksek kaliteli kendinden yağlamalı ürünler sağlayın



Düz Rulman Flanş Burçlar Bimetalik Şerit Cupb24sn4 Jf720 Bronz Kurşun Çelik

HTB SARILI BURÇLARIN KİLİT ÇEŞİTLERİ

a. a. Straight Joint b. Düz Mafsal b. Inter Locking Joint İçten Kilitlemeli Mafsal

Düz Rulman Flanş Burçlar Bimetalik Şerit Cupb24sn4 Jf720 Bronz Kurşun Çelik





Sarılmış Çelik Kendinden Yağlamalı Rulmanlar Yağsız Sürme Serisi


Kılavuz Pim ve Kılavuz Burç, Bimetal Rulmanlı Bakır Burç

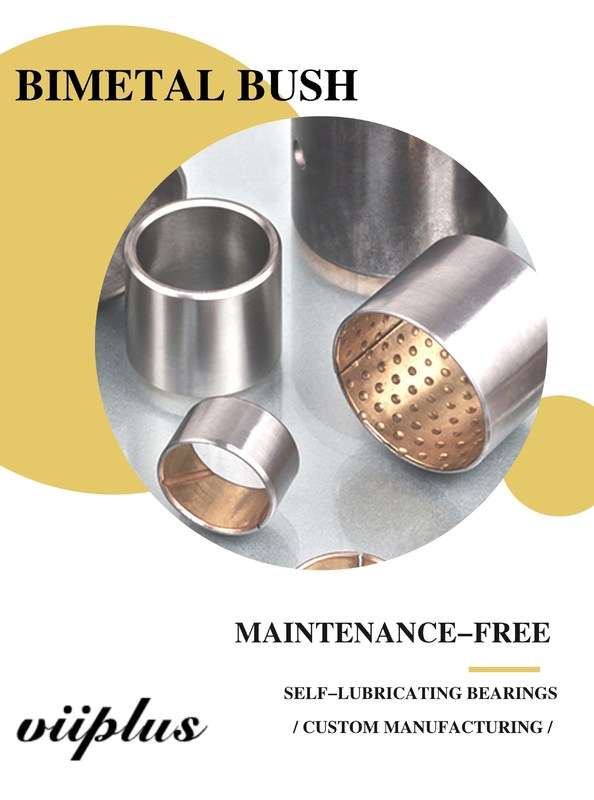

VIIPLUS bimetal bearings take steel backing as base The bearings are sintered with CuPb10Sn10, CuPb24Sn4, CuPb30, after press. VIIPLUS bimetal rulmanlar taban olarak çelik destek alır Rulmanlar baskıdan sonra CuPb10Sn10, CuPb24Sn4, CuPb30 ile sinterlenir. It can insure the bearings OD Precision against the friction between OD And housing after pressing it into housing because of mild steel as its base. Yatakların OD'sini Temel olarak yumuşak çelikten dolayı yuvaya bastırdıktan sonra OD ve gövde arasındaki sürtünmeye karşı hassasiyeti garanti edebilir. The chemical changes of inner alloy layer can make the bearings work well under various load presses, different working temperatures and sliding speeds. İç alaşımlı tabakanın kimyasal değişiklikleri, rulmanların çeşitli yük presleri, farklı çalışma sıcaklıkları ve kayma hızları altında iyi çalışmasını sağlayabilir. Different structures of oil grooves and oil Indentations can satisfy different adding oil ways and prevent the bearings from gripping shaft. Farklı yağ olukları ve yağ göstergeleri farklı ek yağ yollarını tatmin edebilir ve yatakların şaftın kavranmasını önleyebilir.



Parametreler



JF series materials, also known as bimetallic materials or copper lead steel strips, are made of low carbon steel or steel coil as the base material, and the surface is sintered with copper alloy steel and copper alloy products. Bimetalik malzemeler veya bakır kurşun çelik şeritler olarak da bilinen JF serisi malzemeler, temel malzeme olarak düşük karbonlu çelik veya çelik rulodan yapılır ve yüzey bakır alaşımlı çelik ve bakır alaşımlı ürünlerle sinterlenir. Different copper alloy materials are suitable for different working conditions. Farklı çalışma koşulları için farklı bakır alaşımlı malzemeler uygundur. The surface copper alloy grades can be divided into high lead series, lead series and lead-free series. Yüzey bakır alaşımlı kaliteleri yüksek kurşun serisi, kurşun serisi ve kurşunsuz serilere ayrılabilir.



Alaşım sınıfı

ad

Ana kimyasal bileşim%

Alaşım sertliği HB

Çelik tabaka sertliği HB

Ana kullanım vesilesiyle





cu

pb

sn

zn

ni

Bi







CuPb10Sn10

JF800

kenar

9.0 ~ 11.0

9.0 ~ 11.0

-

-

-

60 ~ 90

90 ~ 120

Burç, yan plaka, rondela

CuPb3Zn6Sn6

JF850

kenar

2.0 ~ 4.0

5.0 ~ 7.0

5.0 ~ 7.0

-

-

40 ~ 80

90 ~ 120

CuPb7Sn7Zn3

JF830

kenar

6.0 ~ 8.0

6.0 ~ 8.0

2.0 ~ 4.0

-

-

60 ~ 90

80 ° 130



1,The CuPb10Sn10 materials in the above table are tested by the Wuhan Institute of Materials Protection, Ministry of Machinery Industry. 1, yukarıdaki tabloda CuPb10Sn10 malzemeler Wuhan Malzeme Koruma Enstitüsü, Makine Sanayi Bakanlığı tarafından test edilir. The measured fatigue strength of the Glacier.vandere11 sapphire bearing fatigue tester in the UK is greater than 125Mpa. İngiltere'de Glacier.vandere11 safir taşıyan yorgunluk test cihazının ölçülen yorulma dayanımı 125Mpa'dan fazladır.

2, “-” algılanmadı.



Performans sırasında burcu tamamen yağlamak için, aşağıdaki gibi boyuttaki girintiler önerilir.
Özel gereksinimler olmadan aşağıdaki standarda göre imal edilmelidirler.
Yağlama deliği alın mafsalından ve yükleme alanından uzak olmalı ve aynı zamanda kolay yağ beslemesi için tasarlanmalıdır..

Bimetal burç Uygulaması

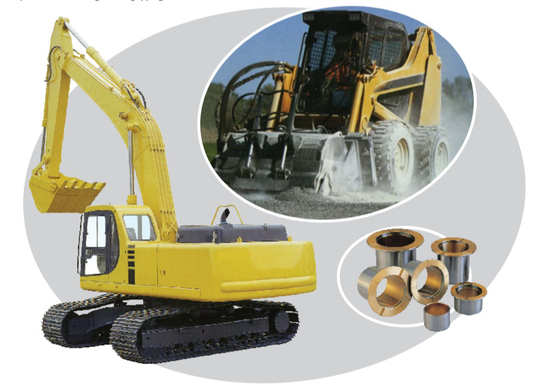

Bimetal yataklar, yağlama koşullarında yaygın olarak kullanılmaktadır. Normalde düşük hız ve yağlama koşullarında assemble with grease and work with adding oiI Periodically, such as suspension, steeping ball joints, brake pedal points, redirector, connecting rod, slide part of punch, construction and earth-moving equipment. Gres ile birleştirin ve oiI ekleyerek çalışın Süspansiyon, dik bilyeli mafsallar, fren pedalı noktaları, yeniden yönlendirici, biyel kolu, zımbanın kayma parçası, inşaat ve hafriyat ekipmanları gibi periyodik olarak. etc. Under middle speed work with oiI, such as connecting rod, shaft and transportation parts of cut machine. vb. orta hız altında çalışmak oiI, gibi biyel, mil ve ulaşım parçaları kesme makinesi. Under high speed work within oiI, such as gear box, fuel pump, engine, clutch. Dişli kutusu, yakıt pompası, motor, debriyaj gibi yüksek hızda çalışma. etc. vb.

Bimetal Burçlar, motorlar, şanzıman kutuları, araç şasisi, direksiyon mafsalı, muylu şaftı, yaprak yay, motosiklet kavramaları, dişli pompaların aşınması kaplamaları ve ayrıca kaldırma makineleri gibi otomobil endüstrilerinin çeşitli bölümlerinde yaygın olarak kullanılmaktadır.
It is backed with high quality low carbon steel with bronze alloy sintered on its surface. Yüzeyinde sinterlenmiş bronz alaşımlı yüksek kaliteli düşük karbonlu çelik ile desteklenmiştir. To effectively decrease abrasion, its alloy surface can be machined with ball shaped oil pockets for easier oil storage. Aşınmayı etkili bir şekilde azaltmak için, alaşım yüzeyi daha kolay yağ depolaması için top şeklindeki yağ cepleri ile işlenebilir. When necessary, an anti-corrosion coating can be plated on the steel back. Gerektiğinde, çelik arkasına korozyon önleyici kaplama kaplanabilir. It can be applied to conditions of mediate load with mediate or high running velocity and conditions with enormous impact load. Orta veya yüksek çalışma hızına sahip ara yük koşullarına ve muazzam darbe yüküne sahip koşullara uygulanabilir. Such as internal combustion engine bearing,connecting rod bearing, rock arm bearing, slide plate of oil gear pump and etc İçten yanmalı motor yatağı, biyel yatağı, kaya kolu yatağı, yağ dişli pompasının slayt plakası vb.


Bimetal Burçlar Kurulum Yöntemi



1. Geçit izolatörünü tutmak için, takmadan önce muhafaza dean.
2. dış yüzey kaplama sırasında biraz gres veya yağ ile kaplanabilir, hangi işlem yardımcı olur. Ve lütfen çok fazla değil.
3. Geçit izolatörü mandrel ile yavaşça gövdeye itilmelidir (yağ itme makinesi önerilir), çekiçlemek için gizli
doğrudan parçası.
4. Muhafaza duvarı ince veya yumuşak metalden yapılmışsa, yıkmamak için talimatlarınıza ihtiyacımız var.
5. sadece taksit ve çalışma tabakası tutmak için, şaft kendi pah ve
HRC45/RZZ-3. HRC45 / RZZ-3. Gr plating layer is allowed. Gr kaplama tabakasına izin verilir.
6. Onarımı kısaltmak için Gres ve Yağ önerilir.



Kontrol Yöntemi



1. OD, GO / NO GO ile halka göstergesi tarafından kontrol
2. ID, checked by plug gauge with GO/NO GO. 2. ID, GO / NO GO ile fiş göstergesi ile kontrol edilir. The common wrapped bushing satisfy tolerance H9. Ortak sarılı burç, H9 toleransını karşılar.
3. halka göstergesi ve fiş göstergesi boyutu DIN1494 bölüm 1 ile uyumludur.

Standart boyutlarda yatak formları mevcuttur
· Silindirik burçlar
· Flanşlı burçlar
· Baskı pulları
· Flanşlı rondelalar
· Kayar plakalar
Sipariş üzerine yapılan metrik rulmanlar ve emperyal burçlar: özel boyutlarda standart burç formları, yarım burçlar, damgalama veya derin çekme ile elde edilen özel şekiller, özel burç tasarımları
