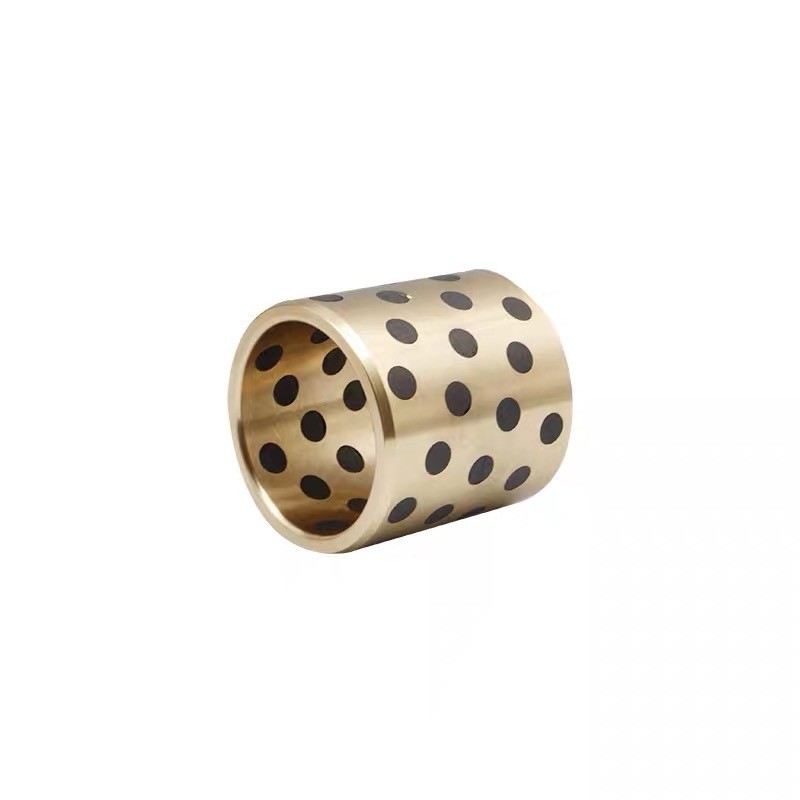

Yağsız Burçlu Grafit Yuvalı B50 Bronz Kasa
| Menşe yeri | yağsız burç |
|---|---|
| Marka adı | VIIPLUS |
| Sertifika | ISO 9001 |
| Model numarası | yağsız burçlar |
| Min sipariş miktarı | Pazarlık edilebilir |
| Fiyat | Negotiable |
| Ambalaj bilgileri | İHRACAT KARTON AHŞAP PALET AHŞAP KASA |
| Teslim süresi | 7-25 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | tak grafit rulmanlar, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, Metal Günlük Rulman, DU |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Material | Brass Alloy | Featrue | Maintenance |
|---|---|---|---|
| Lubricating | Plugged Graphite | Type | Oilless Bush |
| Quality | High quality | Size | 50 X 62 X 50 mm |
| Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
| Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
| High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
| Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
| Vurgulamak | B50 Bronz Kasa Rulman Burçlar,Grafit Yuvalar Bronz Rulman Burç,Grafit Yuvalar Rulman Burçlar |
||
Ürün Açıklaması
Grafit Yuvalı Yağsız Rulman Burçlu B50 Bronz Kasa, yağlama gerektirmeden çalışmanın istendiği çeşitli endüstriyel uygulamalarda kullanılmak üzere tasarlanmış yüksek performanslı bir bileşendir.Dayanıklı B50 bronzdan üretilen bu burç, mükemmel aşınma direnci ve mekanik dayanıklılık sunarak zorlu koşullar altında bile güvenilir performans sağlar.
Bu burcun benzersiz özelliği, doğal yağlama özellikleri sağlayan grafit yuvaların dahil edilmesidir.Bu kendi kendini yağlayan tasarım, düzenli yağlama ihtiyacını ortadan kaldırarak bakım gereksinimlerini ve işletme maliyetlerini önemli ölçüde azaltır.Grafit yuvalar aynı zamanda sürtünmenin ve ısı oluşumunun azalmasına da katkıda bulunarak burcun performansını ve ömrünü daha da artırır.
Grafit Yuvalı Yağsız Burçlu B50 Bronz Kasanın hassas üretimi, çeşitli uygulamalarda mükemmel uyum ve optimum performans sağlar.Otomotiv sistemlerinde, makinelerde veya diğer endüstriyel ekipmanlarda kullanılsın, bu burç, dönen aksamların aşınma direncini ve yağlama özelliklerini geliştirmek için güvenilir ve uygun maliyetli bir çözüm sunar.
Özetle, Grafit Yuvalı Yağsız Burçlu B50 Bronz Kasa, yağlama gerektirmeden çalışma ve üstün aşınma direnci gerektiren endüstriyel uygulamalar için mükemmel bir seçimdir.Dayanıklı yapısı, kendinden yağlamalı tasarımı ve hassas üretimi, onu çeşitli endüstriyel ortamlarda güvenilir bir bileşen haline getirir.
B50 Grafit Yuvalı Bronz Kasa Rulman Burcu BG burç yatağı BRONZO GRAFİT DÖKÜM BRONZ/ GRAFİT
KATI YAĞLAYICI BRONZ BURÇLAR
Düşük Hızlı Ağır Yükler için B50 Bronz Kasa Grafit Yuvaları Rulman Burcu
Katı Yağlayıcılı Bronz Burçlu BG Burç Rulmanları
1610 16/22x10 Bronz Kasa Grafit Yuva Rulman Burç
Uzman Müşteri Hizmetleri ile B50 Bronz Döküm Grafit Rulman Burcu
Online Satış için Döküm Bronz C93200 Kovanlı (Düz) Rulman
B50 1610 16/22x10 grafit yuvalı bronz kasa Bronz Burç Araştırma, Tasarım ve Üretim Maliyetlerinde Zamandan ve Paradan Tasarruf Sağlar.Şimdi e-posta gönderin!Geniş Çeşitlilik ve Seçim.Yağsız Burç ve Rulmanlar.Uzman Müşteri Hizmetleri.
Yapı:
Bronz matrise, kayan yüzeyin %25-35'inde katı grafit bazlı bir yağlayıcı eklenir.
Çalışma modu: -100°C;+500°C
Uygulama alanları:
Düşük hızlarda, özellikle ıslak ve aşındırıcı ortamlarda ağır, uzun süreli yükler altında
Kimya, cam ve kağıt endüstrilerine yönelik ekipmanlar
Endüstriyel fırınlar, haddeleme ve döküm makineleri
Metal tozu metalurjisine yönelik ekskavatörler, asma köprüler ve emme tarakları.Gözenekli metal
Santrifüj döküm, özel işlenmiş bronz burçlar, rondelalar, aşınma plakaları.Kurşunsuz.Burç Tipi: Bronz Burçlar, Bronz Plaka
Döküm Bronz C93200 Kovanlı (Düz) Rulmanlar Online Satış
Standart Grafit Tıkalı Bronz Kovanlı Burç
Alaşım malzemeleri
| Modeli | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Seviye Çin Markaları GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DİN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Birleşik Devletleri ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standardı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımı kimyasal bileşimi
| Kimyasal elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Dinlenmek | Dinlenmek | Dinlenmek | - | - | ||
| Sn(%) | - | 6 | - | 10 | 6 | - | - |
| Zn(%) | 25 | 6 | - | - | 6 | - | - |
| Hayır ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe(%) | 3 | - | 3 | - | - | Dinlenmek | Dinlenmek |
| Min ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr(%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Pb(%) | - | 3 | - | - | 3 | - | - |
Teknik parametreler
| Verim | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maksimum yük P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Maks.hız V ( m/s ) | Kuru0,4 yağ5 | 2 | 2 | 0,5 | 0,1 | ||
| Maks.PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Yoğunluk ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Çekme mukavemeti ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Uzama ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Maksimum sıcaklık (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Sürtünme katsayısı.( μ ) | Yağlama: 0,03 | Sürtünme (kuru): 0,16 | |||||
Standart grafit tıkalı bronz manşon burcu, yatak matrisinin metal sürtünme yüzeyinde uygun boyutta ve düzenli düzenlemede boşluklar açmak ve daha sonra boşluklara benzersiz kendi kendini yağlama özelliklerine sahip kalıplanmış bir katı yağlayıcıyı gömmek içindir (katı yağlayıcı alanı genellikle Sürtünme alanının %25'i -%35'i kendinden yağlamalı yataklardan yapılmıştır.
Standart grafit tapalı bronz kovan burcunun taban gövdesi, yatağın çalışma koşullarına göre belirlenmelidir.Daha yaygın olarak kullanılan malzemeler yüksek mukavemetli pirinç, kalay bronz, döküm vb.'dir.İki ana gömülü katı yağlama malzemesi türü vardır; biri doğal siyah kurşun, yapay grafit ve MoS2 sentezi, diğeri ise matris olarak PTFE ile sentezlenir.Rulmanın kendi çalışma koşullarına göre, farklı metal alt tabakaların ve gömülü katı yağlayıcıların kombinasyonu, ürünün çeşitli sıcaklık, yük, hareket ve ortam çalışma koşullarının özel ihtiyaçlarını karşılayabilmesini sağlarken aynı zamanda istikrarlı ve güvenilir çalışmayı da sağlayabilir.
1. Yağ besleme cihazına, yağ enjeksiyon deliğine, yağ oluğu işlemine gerek yok
2. İşletme maliyetlerinin azaltılması
3. Tasarım süresinin kısaltılması
4. Yağlayıcı geri dönüşümü ve çevre koruma
| Katı Yağlayıcı | ||
| Yağlayıcı | Özellikler | Sıradan uygulama |
| SL1 Grafit+ekleme | Kimyasal saldırılara ve düşük sürtünmeye karşı mükemmel direnç. Sıcaklık sınırı 400 OC | Genel makineler ve atmosfer altı için süit |
| SL4 PTFE+Katkılar | Sürtünme açısından en düşük ve su ile yağlama açısından iyi olan Sıcaklık.sınır 300°C | Gemi, hidrolik türbin, gaz türbini vb. |
Kendinden Yağlamalı Burçlar,Yağsız Çalı TedarikçisiÇin'den
Yağsız Burç alanında lider üretici ve tedarikçiyiz ve ürünümüz kaliteli malzemelerden oluşmaktadır.
Yağsız katı yağlayıcılara entegre edilen yağsız burç, gövdesindeki katı yağlayıcı ile homojen bir şekilde entegre edilmiş yeni tip katı bakır alaşımıdır.
Yağlaması yağ filmine bağlı olan genel yatağın sınırını aşar.
Bu nedenle yüksek sıcaklıklara, ağır kullanıma, korozyona karşı korumaya veya yağın ithal edilmesinin zor olduğu durumlara uygundur.
Performansı hem sertlikte hem de aşınma sürtünmesinde iki katına çıkar.
Artık ardışık döküm makinelerinde, metalografide çelik silindirlerde, maden makinelerinde, gemilerde, buhar türbinlerinde, hidrolik türbinlerde ve plastik enjeksiyon kalıplama makinelerinde yaygın olarak uygulanmaktadır.
JDB bronz grafit burç (yağsız) kovan burç 50 x 62 x 50 mm uzunluğunda

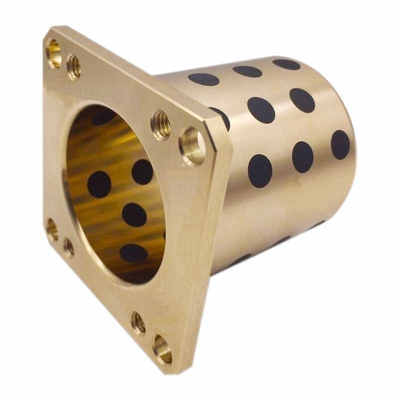

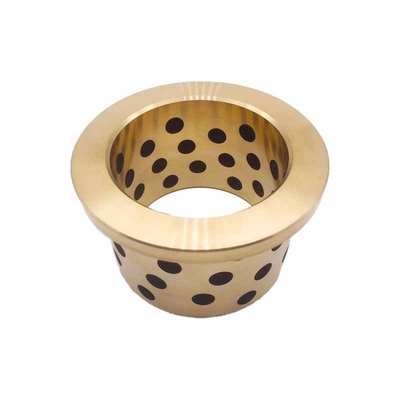

Yağsız Flanş Kolu Rulman Burcu, JDB malzemesinden yapılmıştırgömülü özel katı yağlayıcılar içeren güçlü döküm bronz bazlı metal.Ana metal yüksek yüke sahiptir ve katı yağlayıcılar kendi kendini yağlamayı sağlar.Yağsız Flanş Kovanı Rulman Burç gösterilerimükemmel performansDüşük hızda aşırı yüksek/düşük sıcaklık koşulları altında ön yağlama olmadan.Bu malzeme bir sağlarbakım gerektirmeyenözellikle yüksek yük, aralıklı salınım hareketi için rulman çözümü.
Yağsız Flanş Kovanlı Rulman Burcu, yağın verilemediği kuru, yüksek sıcaklık, yüksek basınç, aşındırıcı, su veya diğer kimyasal ortamlarda uygulanabilir.
Yağsız Flanşlı Kovanlı Rulman Burcu, otomotiv ürün grubu, su mühendisliği, baraj kapısı, plastik endüstrileri, ardışık döküm makineleri, metalurji endüstrisindeki çelik makaralar, maden makineleri, gemi turbo jeneratörleri, hidrolik türbinler ve enjeksiyon kalıplama makinelerinde yaygın olarak kullanılmaktadır.
Yağsız Burç- Seçin, yapılandırın, sipariş edin.Viiplus zamanında teslimat yapar ve uygun fiyatlar sunar.
Yağsız burçlarımız, yağlamanın kolaylıkla sağlanamadığı veya geleneksel yağlayıcıların karbonlaşabileceği projeler için mükemmel çözümdür.
Bize Ulaşın - Yağsız Burç Tedarikçisi
Yağsız burçlu rulmanlar hakkında bilgi almak veya katalog talebinde bulunmak için bugün iletişime geçin!
(Grafit gömülü bronz)
Yağsız Burç Tanımı (Yağsız burç nedir?)
Yağsız bir burç veya daha yaygın olarak kayan yatak ve kaymalı yatak, yalnızca bir yatak yüzeyinden oluşan ve yuvarlanma elemanları içermeyen en basit yatak türüdür.
Yağsız burçRulmanların yapıldığı malzemeye toz grafit gibi bir yağlayıcı eklendiğinden, periyodik yağlama gerektirmeyen bilyalı rulmanlara veya sadece "halkalara" atıfta bulunabilir.Bunlar aynı zamanda Gömülü Grafit Bronz Burçlar olarak da bilinir ve duvarlarda/yüzeyde her zaman yağlama sağlayan ve aynı zamanda sürtünme katsayısını azaltan %20-25 oranında grafit uçlara sahiptir.
Bu yağsız burçlar, kirlenme riski olan kuru ortamlar, yüksek nemin olduğu ıslak uygulamalar ve yatağın erişilemeyen bir konumda olduğu uygulamalar için uygundur.
Yağsız Burç, Bakım Gerektirmeyen Kovanlı Burç
Yağsız Burç alanında lider üretici ve tedarikçiyiz ve ürünümüz kalitelidir.
Yağsız bronz burç, güçlü bakır alaşımından yapılmış yeni bir türdür ve katı yağlayıcı mahfazasına eşit şekilde yerleştirilmiştir.
Yağsız Burçlar, yüksek sıcaklıklar, ağır yükler, korozyon veya yağın girmesinin zor olduğu yerler için uygundur.
Parça No.'yu gerekli ID, OD ve Uzunluğa göre belirtin.(örn.) ID 50 mm, OD 62 mm ve uzunluk 50 mm'dir.
-Yağsız Bronz Burçlar - Bakır Alaşımlı Düz, Standart
Yağsız Burç Malzemeleri
Malzeme: Yüksek Mukavemetli Pirinç Alaşımı
Katı Yağlayıcı Gömülü
Yağsız Burç Özelliği
●Yağlama gerektirmeden bakım yapılabilen yağsız burç.
●Yağsız burç Yüksek yük ve düşük hızlı işlemlerde yüksek performans gösterir.
●Yağsız burç İleri geri hareketler, salınım, sık başlatma ve durdurma gibi yağ filminin nadiren üretildiği uygulamalarda üstün aşınma direnci gösterir.
●Yağsız burç üstün kimyasal dirence ve korozyon direncine sahiptir.
●Standart Yağsız burç ürünleri çeşitli ebatlarda mevcuttur.
Yağsız Burçlar Teknik Veriler
| Yoğunluk | 8,2 g/cm3 | |
| Gerilme direnci | >=755N/mm2 | |
| Kompaktlık Önleyici Dayanıklılık | >=400~500KJ/m3 | |
| Sertlik | >=200HB | |
| Maksimum Yük Basıncı | 100N/mm2 | |
| Hız Limiti | 0,5 m/sn | |
| PV değeri sınırı | 1,65N/mm2.Hanım | |
| Sürtünme katsayısı | Yağlama | 0,03 |
| Kuru Sürtünme | 0.16 | |
| Çalışma sıcaklığı | -40~+300°C |
Lütfen Yağsız Burçlar - Grafit Bronz Burç Ürünleri - Bakır Alaşımlı Düz, Standart serideki tipi/boyutları/özellikleri kontrol edin.
Yağsız Burç Özellikleri
| Yağsız Burç Tipi | Dümdüz | metal türü | Yüksek Mukavemetli Pirinç Alaşımı |
| İç Çap.Yapmak) | 50 | Dış Çap.YAPMAK) | 62 |
| Toplam Uzunluk L(mm) | 50 | Maks.İzin Verilen PV Değer Aralığı (N/mm)2•Hanım) | 1.1~2.0 |
| Maks.İzin Verilen PV Değeri(N/mm2•Hanım) | 1.16 | İzin Verilen Maksimum Yük(N/mm)2) | 20.3 |
| İzin Verilen Maksimum Hız (m/s) | 0,35 | Montaj Deliği Uyarları | H7 |
| Çalışma Sıcaklığı Aralığı(°C) | -40~150 | Çalışma Sıcaklığı Aralığı (Yağlanmamış) Min | -40 |
| Çalışma Sıcaklığı Aralığı (Yağlanmamış) Max | 150 | Çalışma Sıcaklığı Aralığı (Normal) Min | -40 |
| Çalışma Sıcaklığı Aralığı (Normal) Maks. | 200 | - | - |
Düz Yağsız Burçlar Servisi
| Yağlama durumu | Kuru | periyodik yağlama |
| Servis sıcaklık aralığı°C | －40～＋300 | －40～＋150 |
| İzin verilen maks.basınç PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1.530)｝ | |
| İzin verilen maks.hız V m/｛sm/dak｝ | 0,50~30｝ | 1.00｛60｝ |
| İzin verilen maks.PV değeri N/mm2・m/｛s kgf/cm2・m/dak｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*Parantez içindeki değerler, hareketin olmadığı veya çok küçük uygulamalardaki yataklama basınçları olan statik yataklama basınçlarıdır.
hareket (≦0,0017m/s[0,1m/dak]).
Yağsız Burç İşleme Hassasiyeti
|
İD |
OD |
Uzunluk |
|
sınıf 7'den 8'e |
sınıf 6'dan 7'ye |
sınıf 8'den 9'a |
Buradaki sınıflar JIS standardındadır.Bu ürün, Rz6.3 ile 12.5μm arası kayma yüzeyi pürüzlülüğünde tatmin edici bir performans sergiler.
Yağsız Burç (Burç İç Çapı 50mm) Boyut Modeli
Yağsız Burç Boyutu Toleransı
●Dönme, salınım ve ileri geri hareket için geçerlidir.
●Bunu su altında kullanmayın.
●63mm ID burcu ara muylu olarak kullanılabilir
hidrolik silindirler için burç.
Grafit tıkaçlı bronz manşon JDB1/2/3/4/5
Alaşım malzemeleri
| Modeli | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Seviye Çin Markaları GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Çelik+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Uluslararası ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Çelik+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Almanya DİN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Çelik+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonca JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Birleşik Devletleri ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Sınıf40 | 52100 |
| İngiliz Standardı | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Malzeme alaşımı kimyasal bileşimi
| Kimyasal elementler | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( % ) | Dinlenmek | Dinlenmek | Dinlenmek | - | - | ||
| Sn(%) | - | 6 | - | 10 | 6 | - | - |
| Zn(%) | 25 | 6 | - | - | 6 | - | - |
| Hayır ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe(%) | 3 | - | 3 | - | - | Dinlenmek | Dinlenmek |
| Min ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr(%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Pb(%) | - | 3 | - | - | 3 | - | - |
Teknik parametreler
| Verim | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maksimum yük P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Maks.hız V ( m/s ) | Kuru0,4 yağ5 | 2 | 2 | 0,5 | 0,1 |
| Maks.PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Yoğunluk ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Çekme mukavemeti ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Uzama ( % ) | > 10 | > 4 | > 10 | - | - |
| Sertlik (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Maksimum sıcaklık (°C) | 300 | 350 | 300 | 400 | 350 |
| Sürtünme katsayısı.( μ ) | Yağlama: 0,03 | Sürtünme (kuru): 0,16 | |||
Metrik boyutlu yağsız bronz burç
Yağsız Burç Ebat Sayfası
| İD | OD |
Uzunluk L Toleransı-0,1 -0,3 |
|||||||||
| φD | Hata payı | φD | Hata payı | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*Basılarak montaj sonrası ID toleransı yalnızca referans amaçlıdır.
(örn.) ID 50 mm, OD 62 mm ve uzunluk 50 mm'dir.
| İD | OD |
Uzunluk L Toleransı-0,1 -0,3 |
|||||||||
| φD | Hata payı | φD | Hata payı | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Boyut toleransları +25°C'de ölçülen değerlerdir.
Yağsız Burç Kullanılabilirliği
Siparişe göre yapılan metrik yağsız burç ve emperyal yağsız bronz burç: özel boyutlarda standart burç formları, yarım burçlar, damgalama veya derin çekme ile elde edilen özel şekiller, özelleştirilmiş burç tasarımları
Yağsız Burç Tipik Uygulaması
Ürün yaygın olarak sürekli döküm haddeleme makinesi, madencilik makineleri, nakliye makineleri, türbin, enjeksiyon makineleri, otomatik kalıplarda kullanılmaktadır.
ve benzeri.
1. Yüksek yükte, düşük hızda ve kendi kendine yağlama için yağsız burç kullanımı.Baraj kapısı ve su kapısı burçları, hidrolik türbin burçları vb.
2. Yüksek sıcaklık için yağsız burç kullanımı.demir çelik fabrikası makineleri vb. gibi.
3. Montaj hatları, pres hatları, konveyör hatları vb. Gibi Otomobil üretimi için yağsız grafit bronz burç kullanımı.
4. Çelik haddehaneler, enjeksiyon makineleri, pres kalıpları vb. gibi ağır iş makinelerinde yağsız bronz burç kullanımı.
5. Yağsız burçlar ayrıca kimya makineleri, gıda işleme makineleri, kağıt fabrikaları, tekstil makineleri vb. için de kullanılır.
Enjeksiyon Makinesinde Kullanılan Yağsız Burç
● Mafsallı bağlantı için yağsız burçlar
● Bağlantı çubuğu için yağsız bronz burç
● Hareketli plaka ve enjeksiyon tablası için de yağsız burç plakası
Kalıplama İçin Yağsız Burçlar Uygulaması
-Enjeksiyon kalıplama
1. Kılavuz Burçlar
2. İtici Kılavuz Burçları
3. Kılavuz Rayı
4. Kılavuz Bloğu
5. Alt Plaka
6. Kılavuz Burçlar
7. Kalıp Burçları
-Cam Flanş Kalıbı
1. Aşınma Plakası
2.Cam İnme Plakası
3.Cam Üst Plaka
4.Cam Yan Blok
5. Kam Yan Plakası
6.Cam Pozitif Dönüş Plakası
7. Kılavuz Direk Burçları
8. Kam Strok Plakası
Birçok Uygulamada Kullanılan Viiplus Yağsız Bronz Burç
Bronz yağsız burç malzemesi ve spesifikasyonu ne olursa olsun, yağsız burcun standart şekli veya boyutu ne olursa olsun, eğer fiziksel olarak mümkünse, bunu yapabiliriz.
Viiplus, en deneyimli yağsız burç tedarikçilerinden biridir; yağsız burç kataloğunu indirmek istiyorsanız, Şimdi Bize Ulaşın!
BİZ BİR PROFESYONELİZ
YAĞSIZ BURÇ ÜRETİCİSİ VE TEDARİKÇİSİ
Bizimle iletişime geçmekten memnuniyet duyarız!
Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin, her zaman bekleriz, teşekkür ederim!
Önerilen Ürünler
